Ngàm Gắn Hộp Sấy Nhựa (Cereal Box) cho Neptune 4 Pro

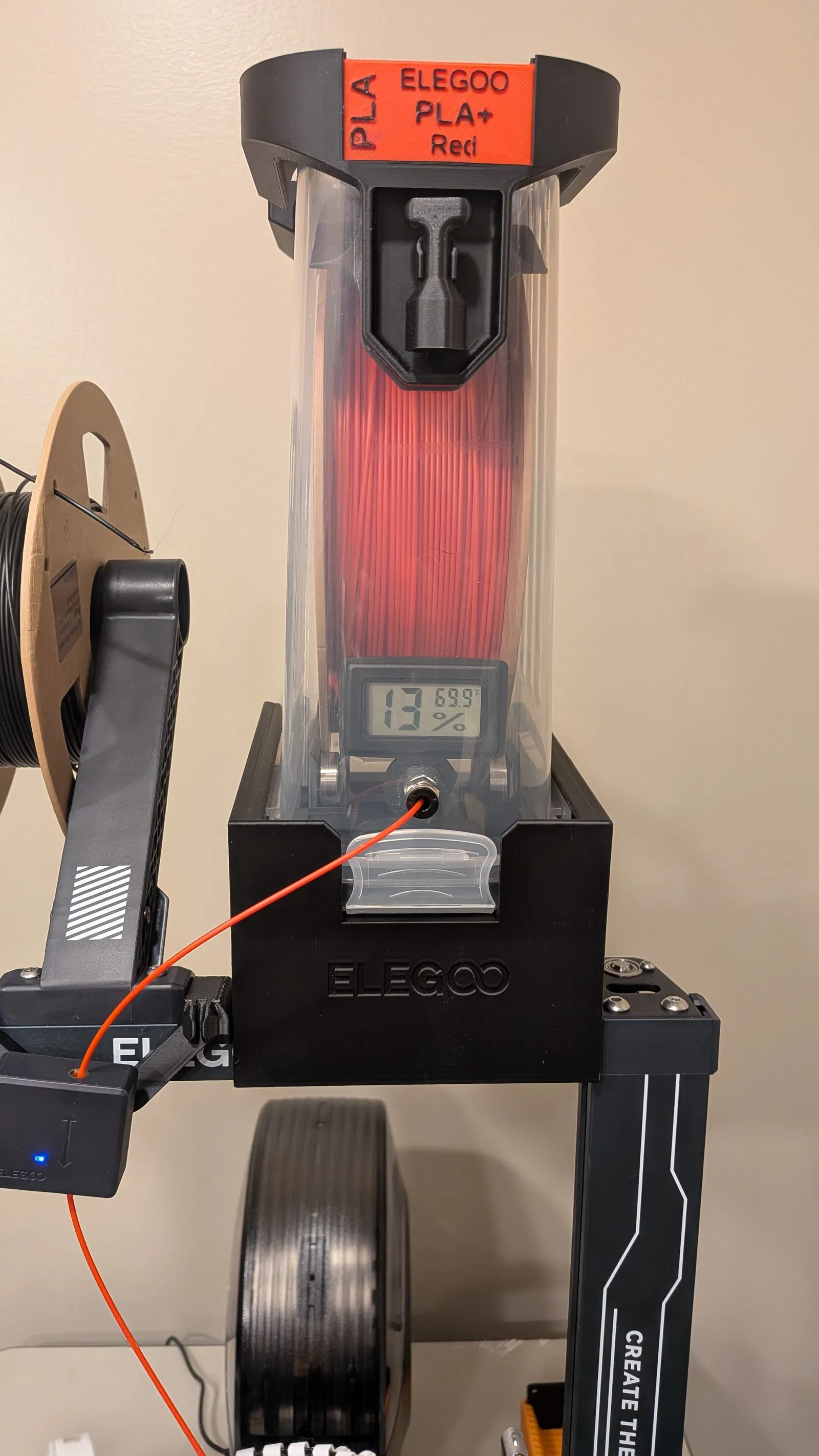

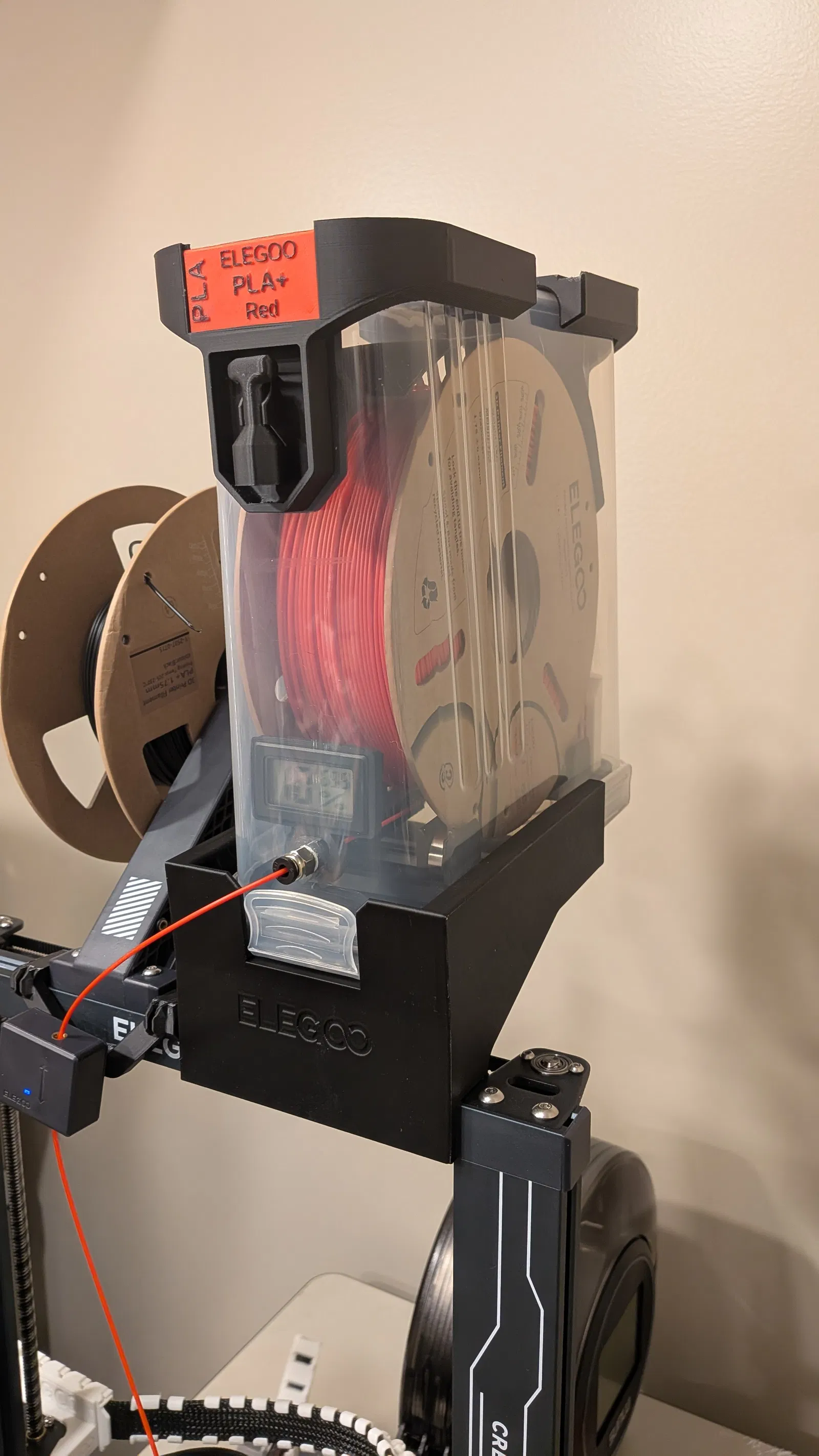

Đây là bản remix của tôi từ mẫu A1 Filament Dry Box Mount (Cereal Box) của tác giả Maker Maverick trên Makerworld.com. Mẫu này dùng để gắn hộp sấy nhựa in filament của GunplaMark lên máy in. Thiết kế gốc vốn dành cho Bambu A1 và có cơ chế khóa vào thanh đỡ phía trên. Tuy nhiên, tôi đang dùng máy Elegoo Neptune 4 Pro, loại máy này sử dụng thanh nhôm định hình 2020 ở phía trên và có đai đồng bộ trục Z chạy rất sát phía sau, nên ngàm gắn cũ không vừa và cơ chế khóa sẽ gây vướng vào dây đai.

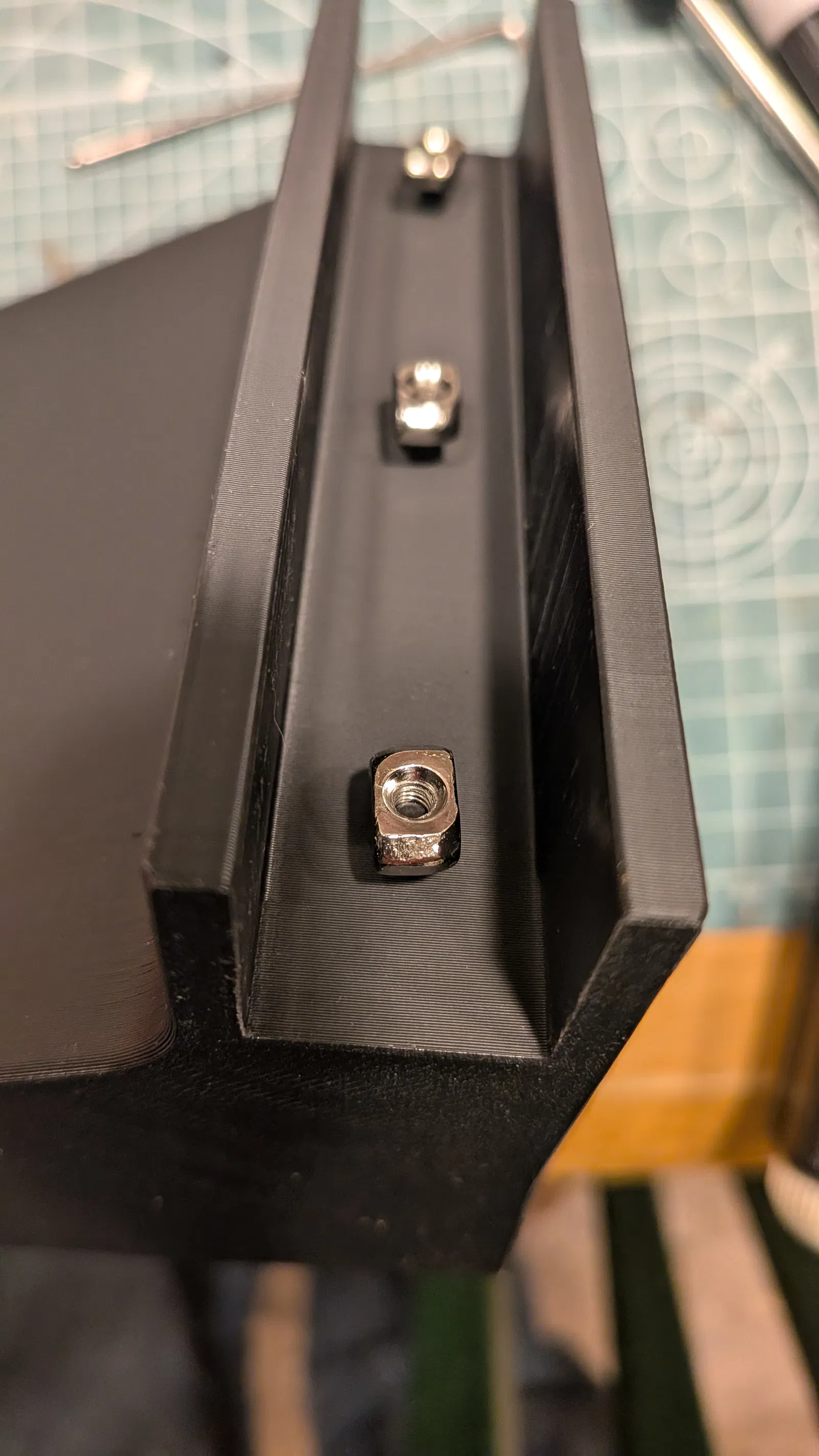

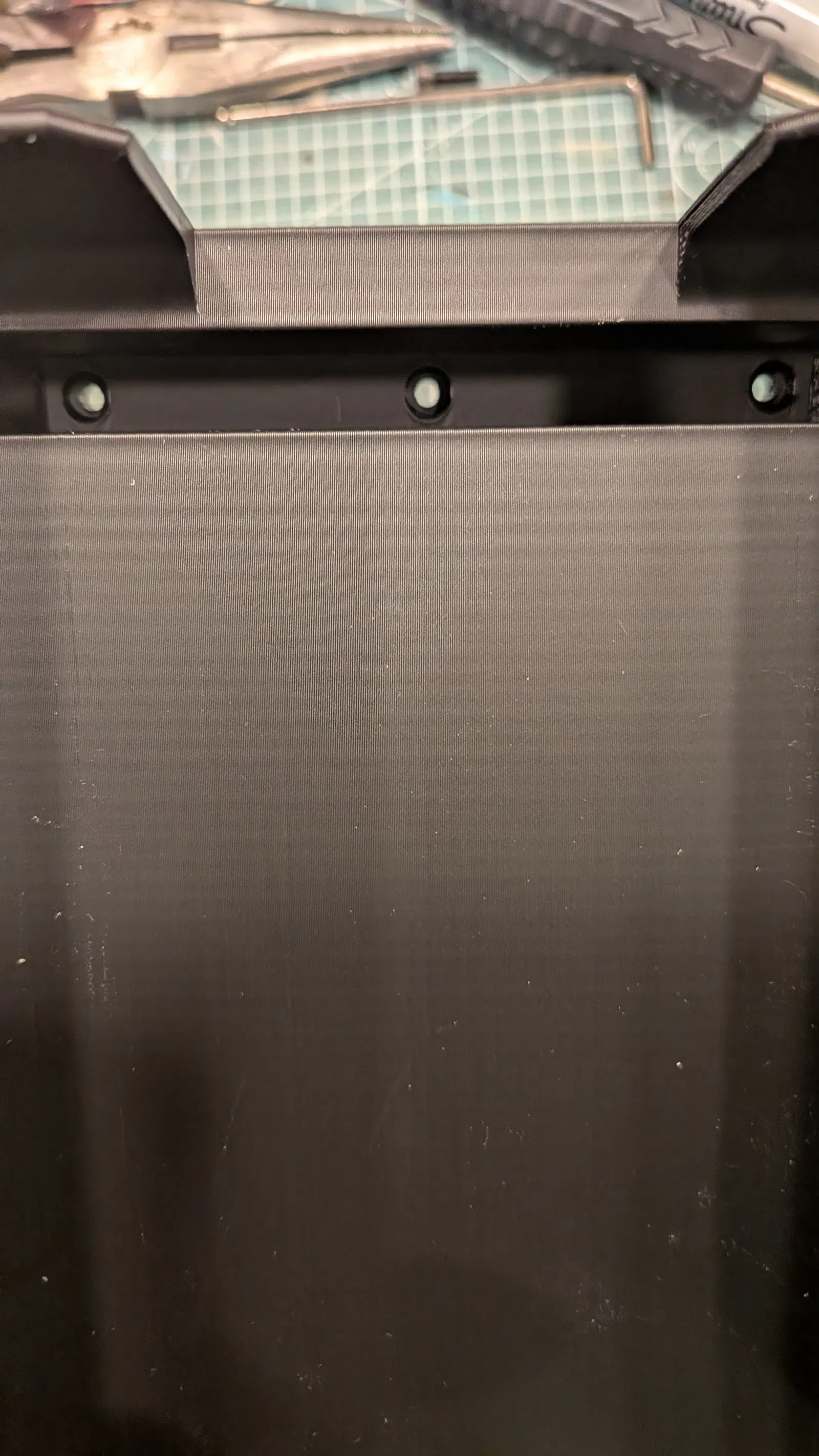

Dựa trên thiết kế tổng thể và số đo phần trên để trượt hộp ngũ cốc vào, tôi đã dùng Fusion 360 để chỉnh sửa lại hệ thống ngàm sao cho vừa khít với thanh nhôm 2020 và cố định bằng 3 bu lông M3 cùng T-Nut. Thiết kế này đảm bảo không chạm vào dây đai.

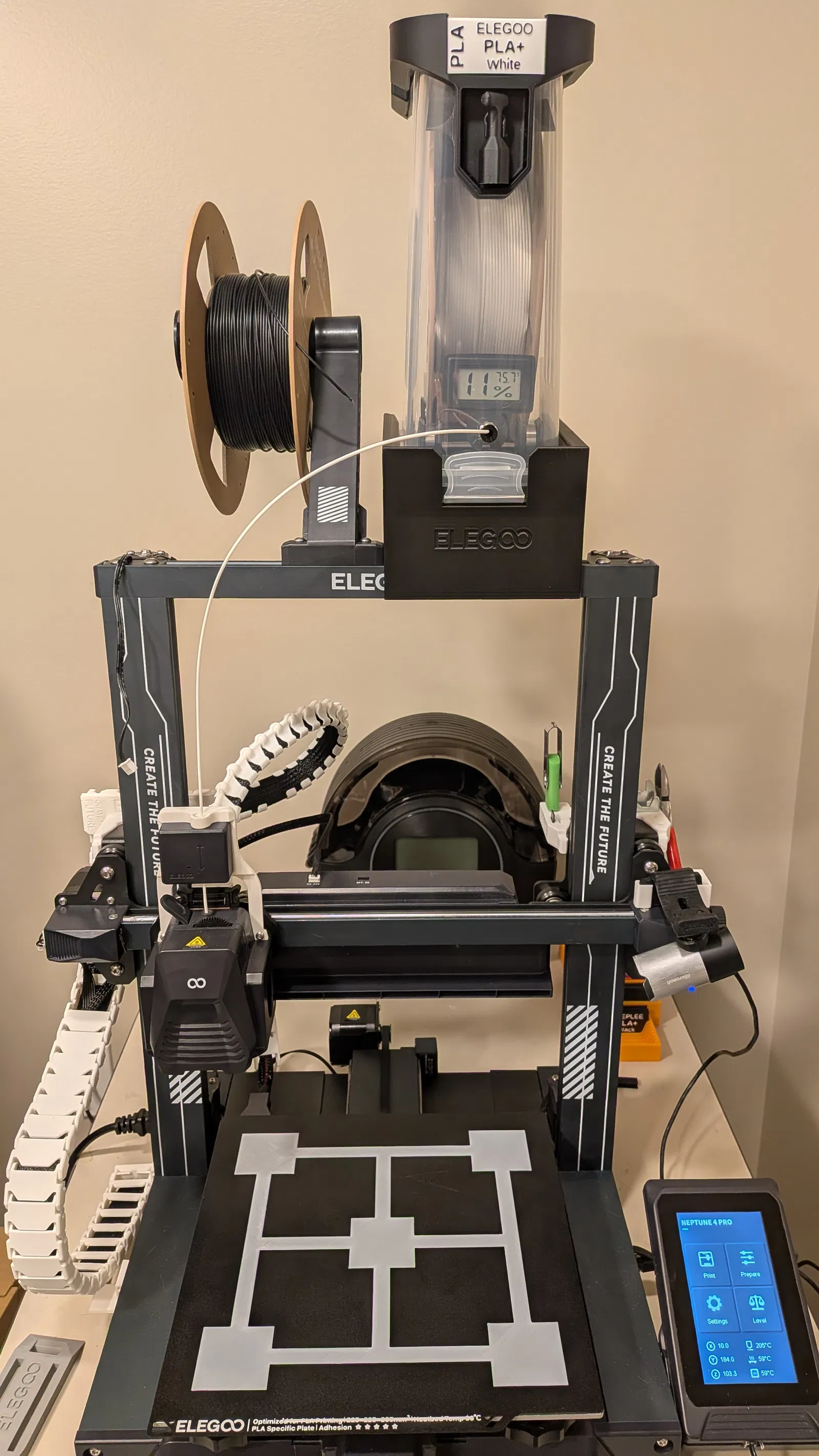

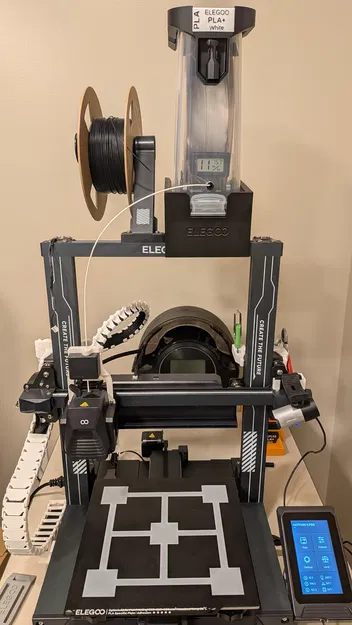

Bạn có thể lắp ngàm ở chính giữa (bằng cách tháo giá đỡ cuộn nhựa ra), hoặc lắp như tôi: ngàm ở bên phải và giá đỡ cuộn nhựa ở bên trái. Cách này cho phép bạn dùng cả hộp sấy lẫn cuộn nhựa để rời. Nếu có dùng cảm biến hết nhựa (filament runout sensor), tôi khuyên bạn nên di chuyển nó từ giá đỡ cuộn nhựa lên phía trên đầu đùn (extruder) để giảm lực căng lên sợi nhựa. Tôi thấy mẫu Filament sensor holder for neptune series của Gustavo_112 rất phù hợp cho việc này.

File .3mf được tạo từ phần mềm Elegoo Slicer (dựa trên Orca).

Vật liệu cần thiết: 3 bu lông M3 loại 8mm hoặc 10mm 3 T-Nut M3

Bạn có thể dùng bu lông và T-Nut M4 nhưng sẽ cần khoan rộng lỗ trên mô hình một chút để vừa với kích thước lớn hơn.
