Mô hình khớp nối xoay 360 độ (Hinge 360°) cho dự án DIY

Khớp nối xoay 360 độ linh hoạt (Hinge 360°)

Khớp nối xoay 360 độ này là một giải pháp cơ khí thông minh, cho phép các bộ phận được kết nối với nhau có thể xoay tự do và linh hoạt ở mọi hướng. Với thiết kế dạng cầu (ball-joint) độc đáo, mô hình này không chỉ giúp tăng phạm vi chuyển động cho các dự án cơ khí của bạn mà còn mang lại độ bền cực kỳ ấn tượng. Dù bạn đang chế tạo chân đế camera, cánh tay robot hay các khớp nối cho các thiết bị điều khiển, thiết kế này đều đáp ứng tốt nhờ vào cơ chế vặn ren chắc chắn.

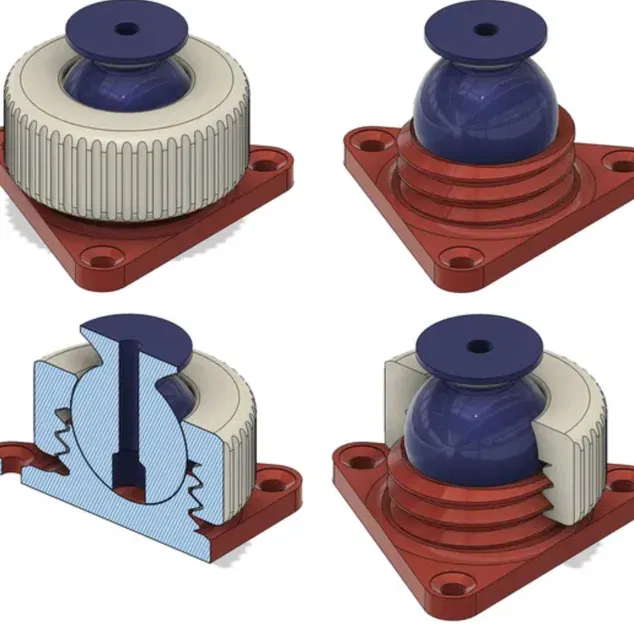

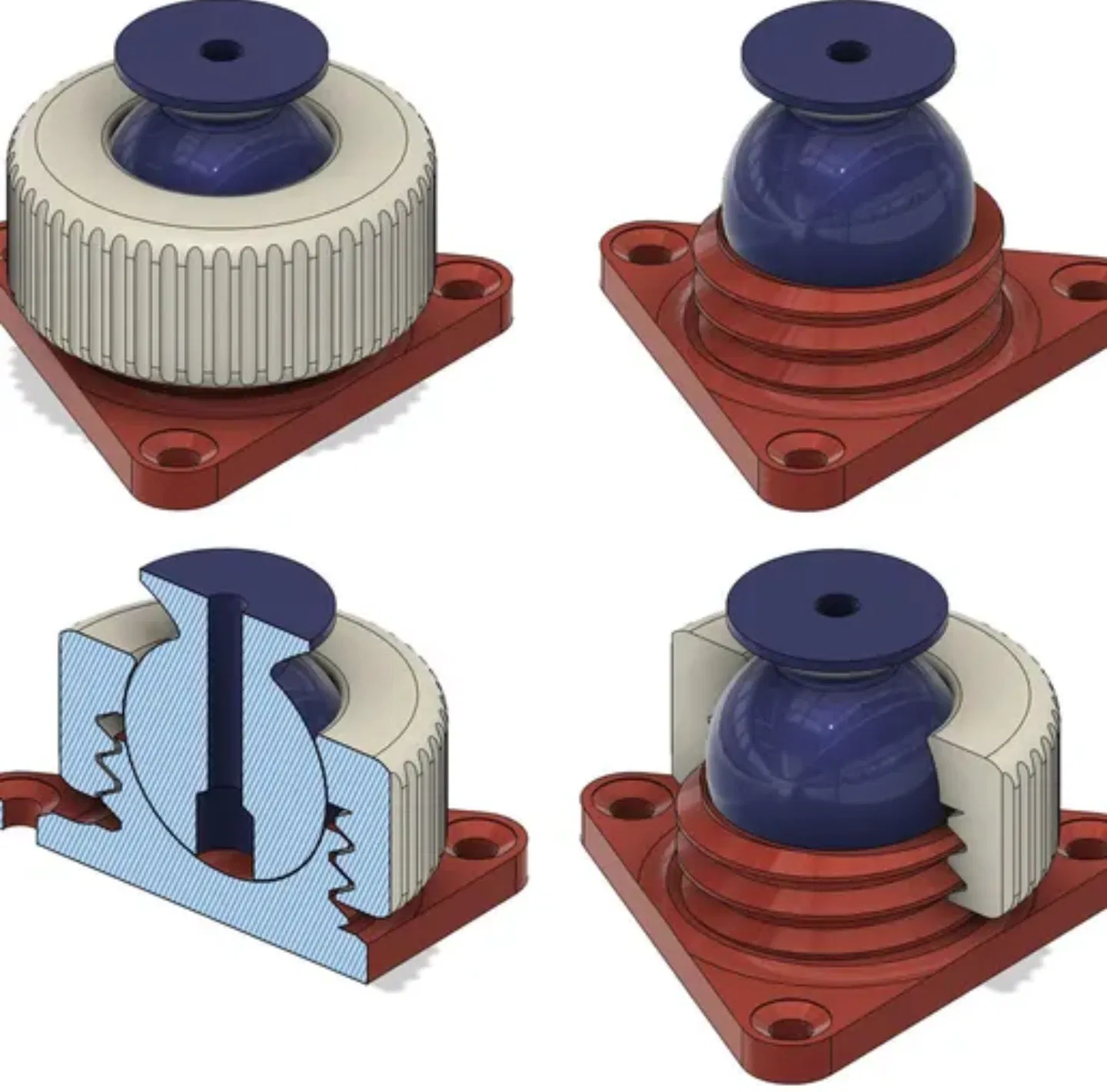

Điểm thú vị của mô hình này nằm ở cơ chế lắp ráp đơn giản nhưng vô cùng hiệu quả. Phần đế màu đỏ được thiết kế với các lỗ bắt vít sẵn, giúp bạn dễ dàng gắn cố định vào khung máy hoặc bề mặt phẳng. Phần nắp vặn màu sáng giúp cố định viên bi ở giữa, tạo ra một ma sát vừa đủ để giữ vị trí mà vẫn đảm bảo độ mượt mà khi xoay. Nhờ vào cấu trúc này, bạn có thể tự mình điều chỉnh độ chặt hoặc lỏng của khớp nối chỉ bằng cách xoay nhẹ phần nắp, cực kỳ tiện lợi cho nhiều mục đích sử dụng khác nhau.

Để đạt được kết quả in 3D tối ưu cho khớp nối này, bạn nên lưu ý một số điểm sau:

• Chất liệu in: Nên ưu tiên dùng PLA+ hoặc PETG để đảm bảo độ bền cơ học, riêng phần ren nên in bằng vật liệu có độ cứng cao để tránh tình trạng trờn ren.
• Cài đặt in: Hãy thiết lập độ phân giải layer height từ 0.16mm đến 0.2mm để các chi tiết ren khớp nhau hoàn hảo, giúp việc lắp ráp trở nên dễ dàng hơn.
• Hỗ trợ (Support): Không cần quá nhiều hỗ trợ cho phần cầu, nhưng cần đảm bảo bề mặt tiếp xúc của phần đế được in sạch sẽ.
• Độ bền: Nên thiết lập tường (wall loops) ít nhất là 3-4 lớp để tăng độ chắc chắn cho khớp nối.
• Lưu ý sử dụng: Sau khi in xong, hãy làm sạch phần ren và ổ bi để loại bỏ các sợi nhựa thừa, điều này giúp khớp nối hoạt động êm ái hơn.
• Tùy biến: Bạn hoàn toàn có thể phóng to hoặc thu nhỏ file STL theo tỷ lệ mong muốn để phù hợp với kích thước dự án cụ thể.

Đây thực sự là một mảnh ghép hữu ích cho những ai yêu thích việc tự tay chế tạo các loại máy móc hay thiết bị trong nhà. Với thiết kế thông minh này, các dự án của bạn sẽ trở nên chuyên nghiệp và linh hoạt hơn rất nhiều.
