Khung Trưng Bày Đèn LED Siêu Máy Tính Gallium Của Big Clive

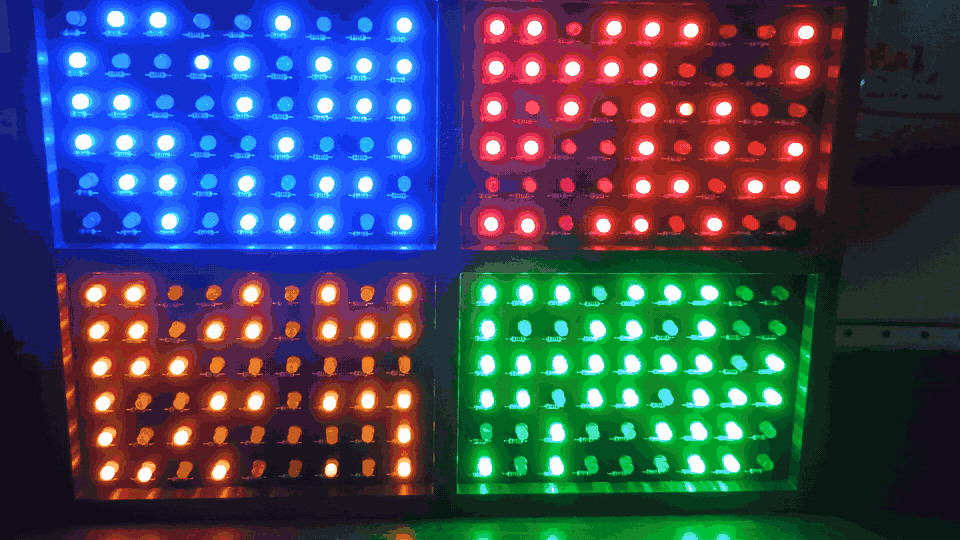

Mình là một fan cứng của đèn LED. Thế nên khi lần đầu biết đến dự án Gallium LED Supercomputer của YouTuber Big Clive, mình biết ngay đây là thứ mình phải làm bằng được. Vì không chọn được màu nào ưng ý nên mình quyết định làm hẳn bốn bảng mạch nhỏ rồi ghép chúng lại thành một dàn. Hiệu ứng lung linh và huyền ảo lắm, xem ảnh GIF không thể nào lột tả hết được sự đẹp mắt của nó.

Điểm hay của thiết kế này là bạn dùng các đèn LED chớp nháy, lúc đầu chúng sẽ cùng sáng nhưng rồi rất nhanh sau đó sẽ lệch nhịp nhau, tạo nên một sự hỗn loạn đầy thú vị.

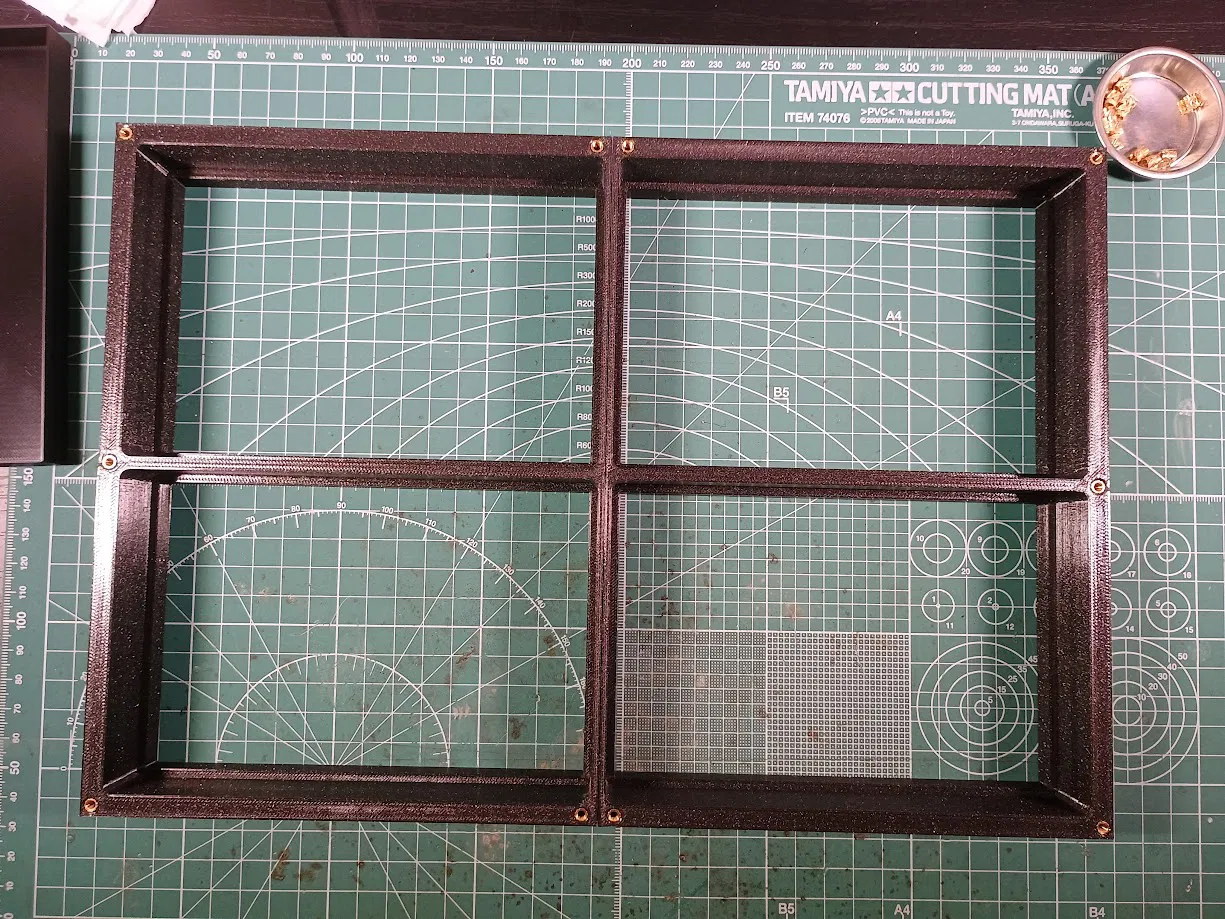

Mình cần một cái khung để giữ và trưng bày chúng nên đã tự thiết kế một cái. Mình muốn các bảng mạch PCB nằm sát nhau nên đã cố làm phần viền mỏng nhất có thể với kỹ năng thiết kế Fusion hạn chế của mình.

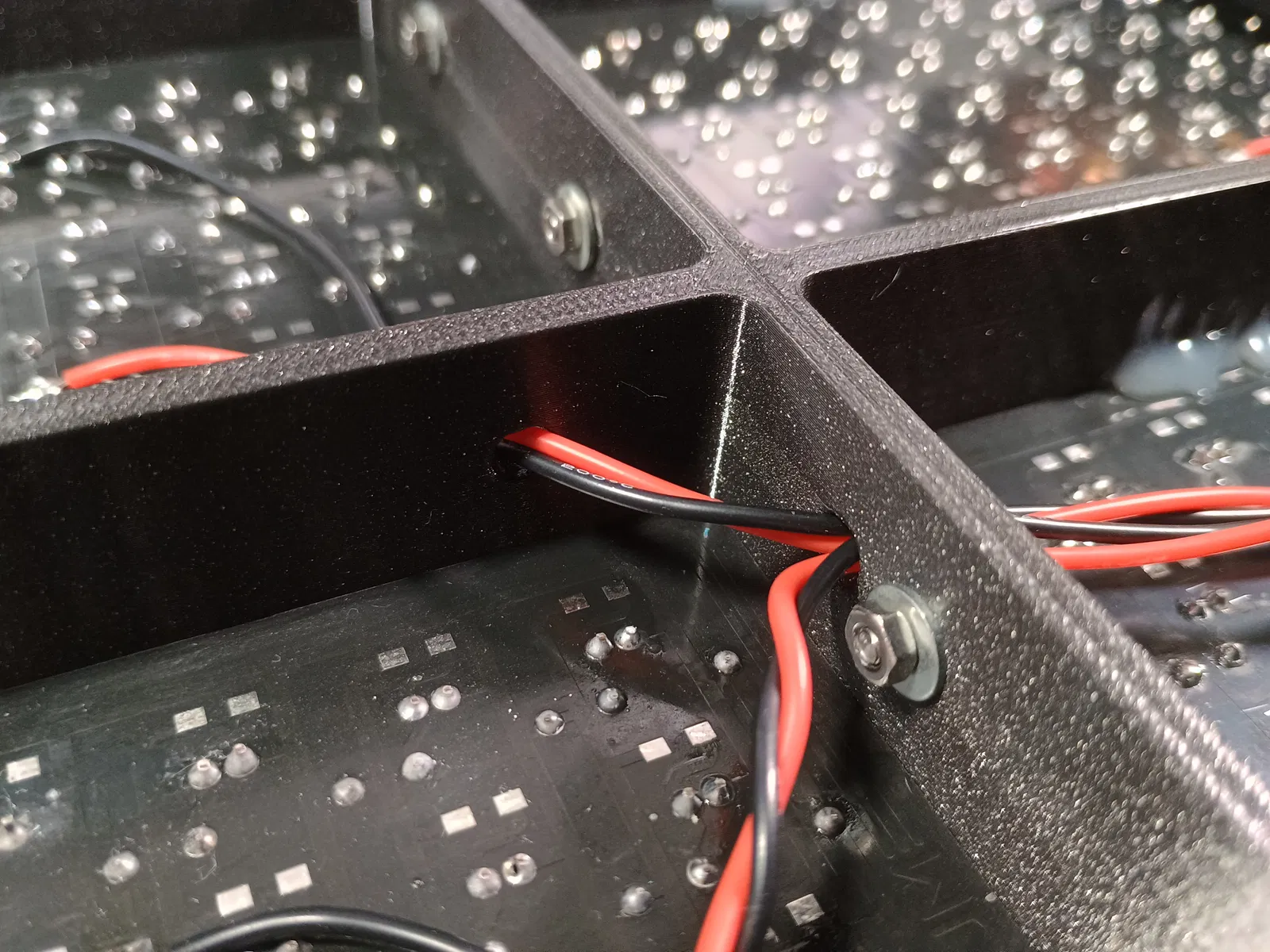

Bàn in của mình không đủ lớn cho toàn bộ cái khung nên mình đã chia nó ra làm hai nửa (tổng cộng bốn phần: hai nửa khung và hai nửa tấm ốp lưng). Mình có thiết kế các chốt định vị cho hai nửa khung, sau đó dán keo lại và cố định thêm bằng bốn bộ bu lông, đai ốc nhỏ.

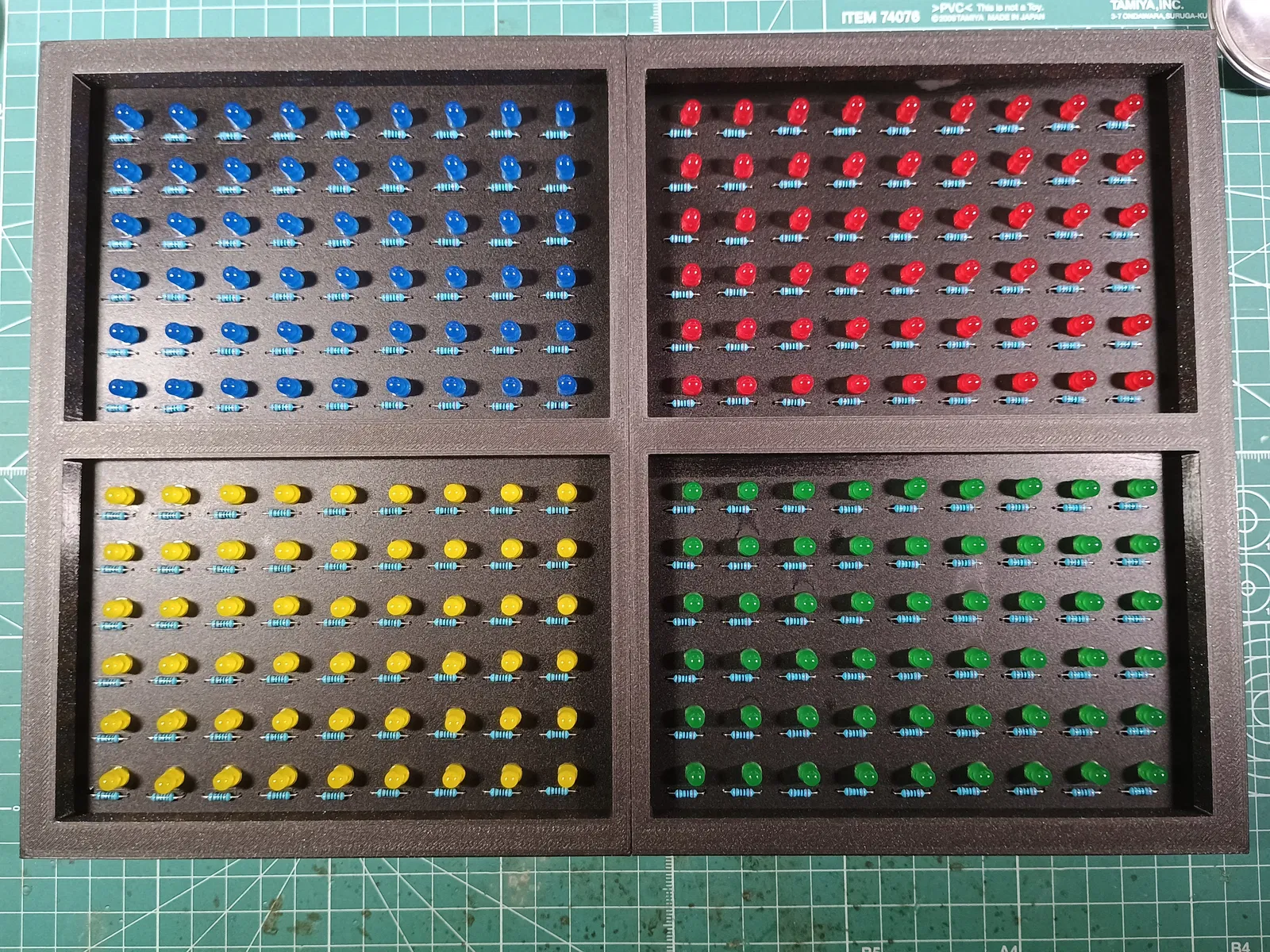

Các tấm PCB vừa khít vào vị trí nhưng mình vẫn nhỏ thêm vài giọt keo nến (hot glue) để đảm bảo chúng không bị lỏng lẻo.

Đèn LED sáng dữ lắm nên mình dùng điện trở 2K cho tất cả các màu ngoại trừ màu vàng mình dùng 1K. Dù dùng giá trị điện trở như vậy mà đèn vẫn cực kỳ sáng.

Toàn bộ dàn gồm bốn bảng tiêu thụ chỉ hơn 0.2A một chút khi hoạt động nên cực kỳ tiết kiệm điện.

Kênh YouTube của Big Clive: https://www.youtube.com/@bigclivedotcom

Một video của Big Clive về dự án này: https://www.youtube.com/watch?v=H1k7mxhWQ5Q

Tải file gerber tại đây để đặt làm PCB riêng cho bạn: https://www.bigclive.com/freebies.htm

PHẦN CỨNG SỬ DỤNG:

Cho cổng USB panel mount: 2 ốc lục giác M2 x 6mm kèm đai ốc

Để ghép các bảng: 4 ốc đầu tròn M3 x 8mm kèm đai ốc và 8 vòng đệm M3 (dùng mỗi bên một cái ở chỗ ghép)

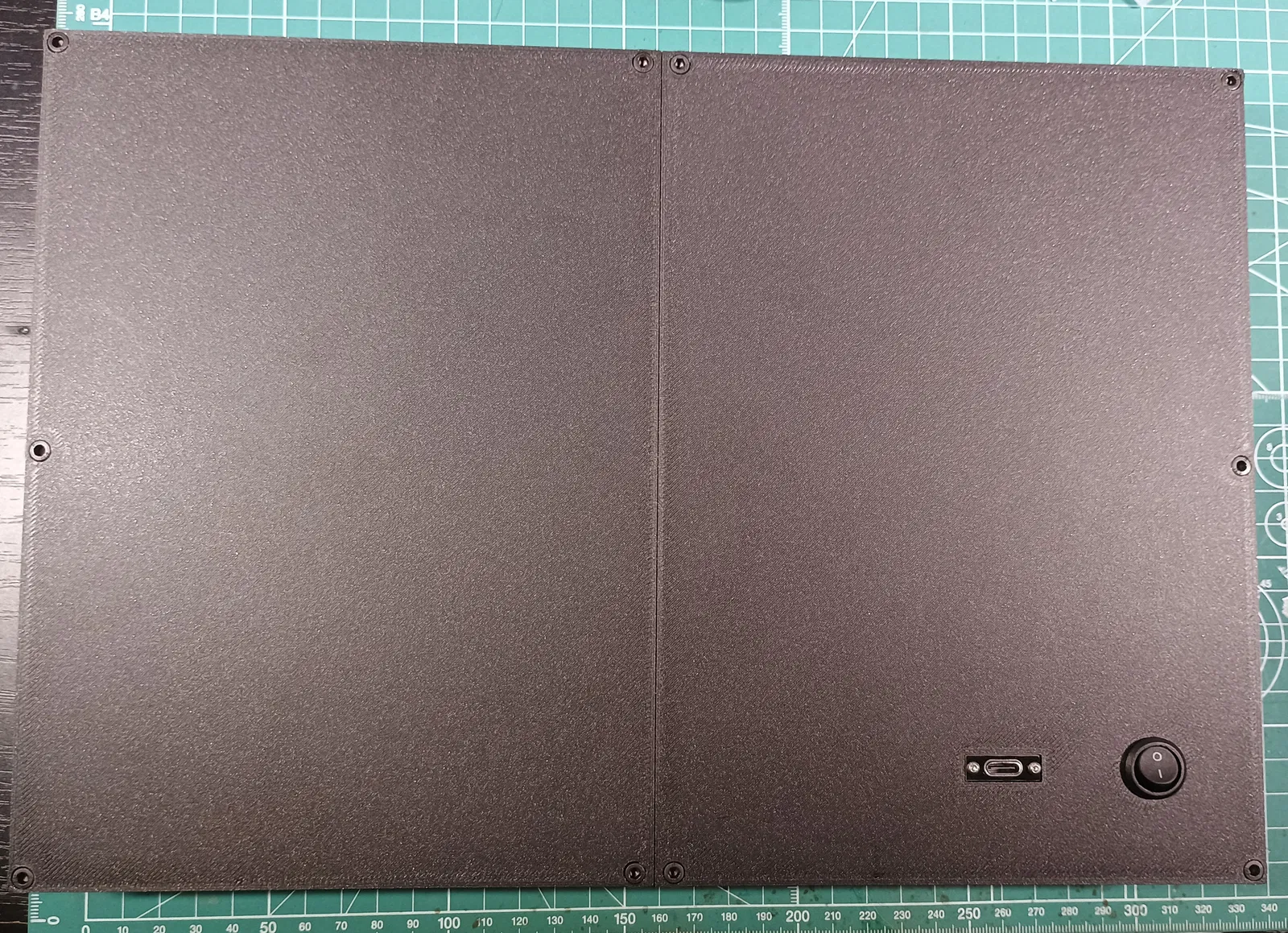

Để cố định tấm ốp lưng vào khung: 10 ốc M3 x 6mm

Ốc cấy nhiệt (Heat set inserts) cho khung: 10 cái M3 x L=5mm x OD=5mm

LINH KIỆN ĐIỆN TỬ:

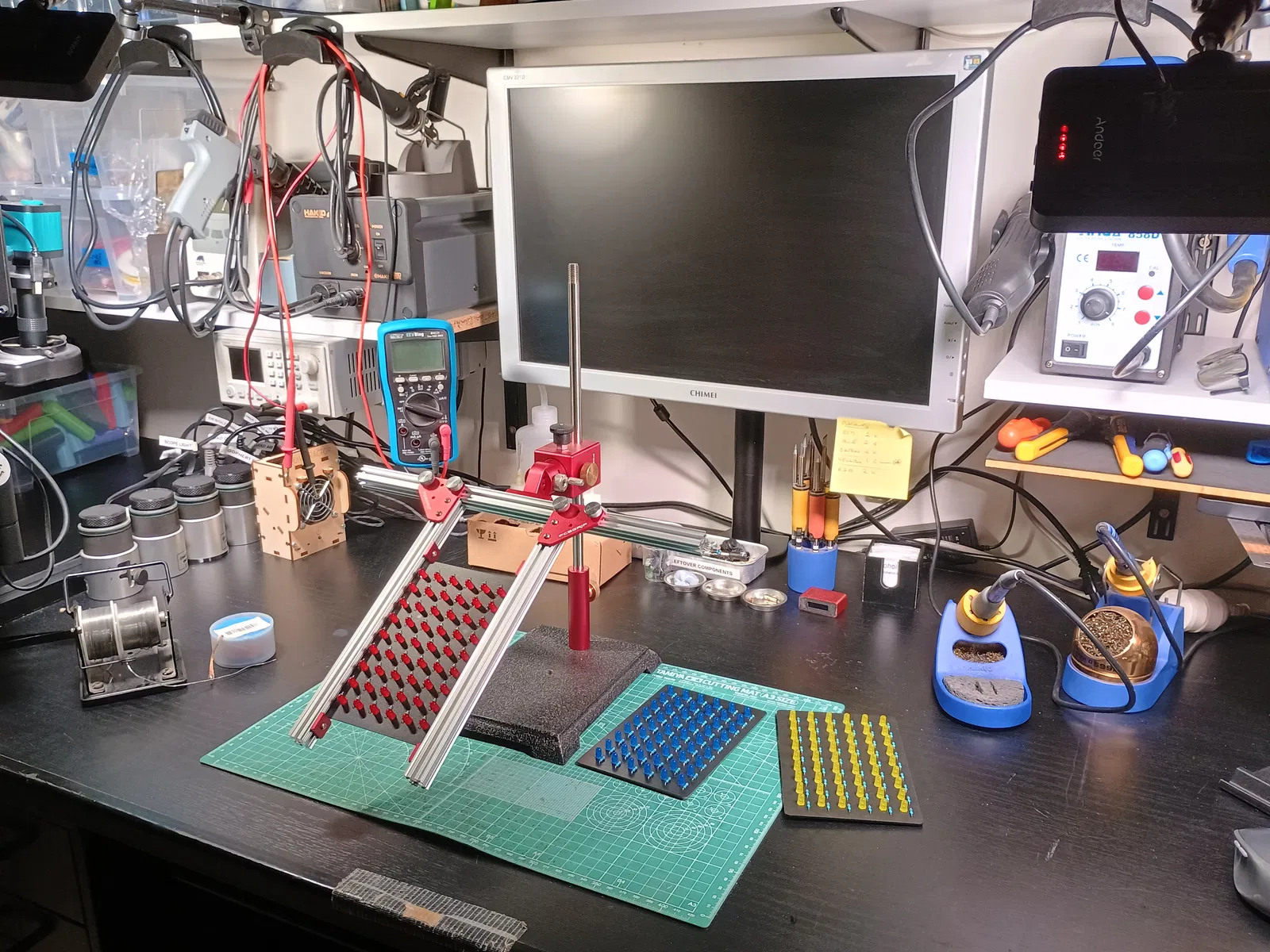

54 đèn LED chớp mỗi bảng (tổng cộng 216 đèn với màu sắc tùy chọn)

54 điện trở mỗi bảng (tổng cộng 216, mình dùng 162 con loại 2K và 54 con 1K cho màu vàng)

Dây điện

Thanh đấu nối FR4 cho bus bar

USB C 6pin có CC1 và CC2 Panel Mount

Công tắc nguồn bập bênh tròn 15mm

IN ẤN:

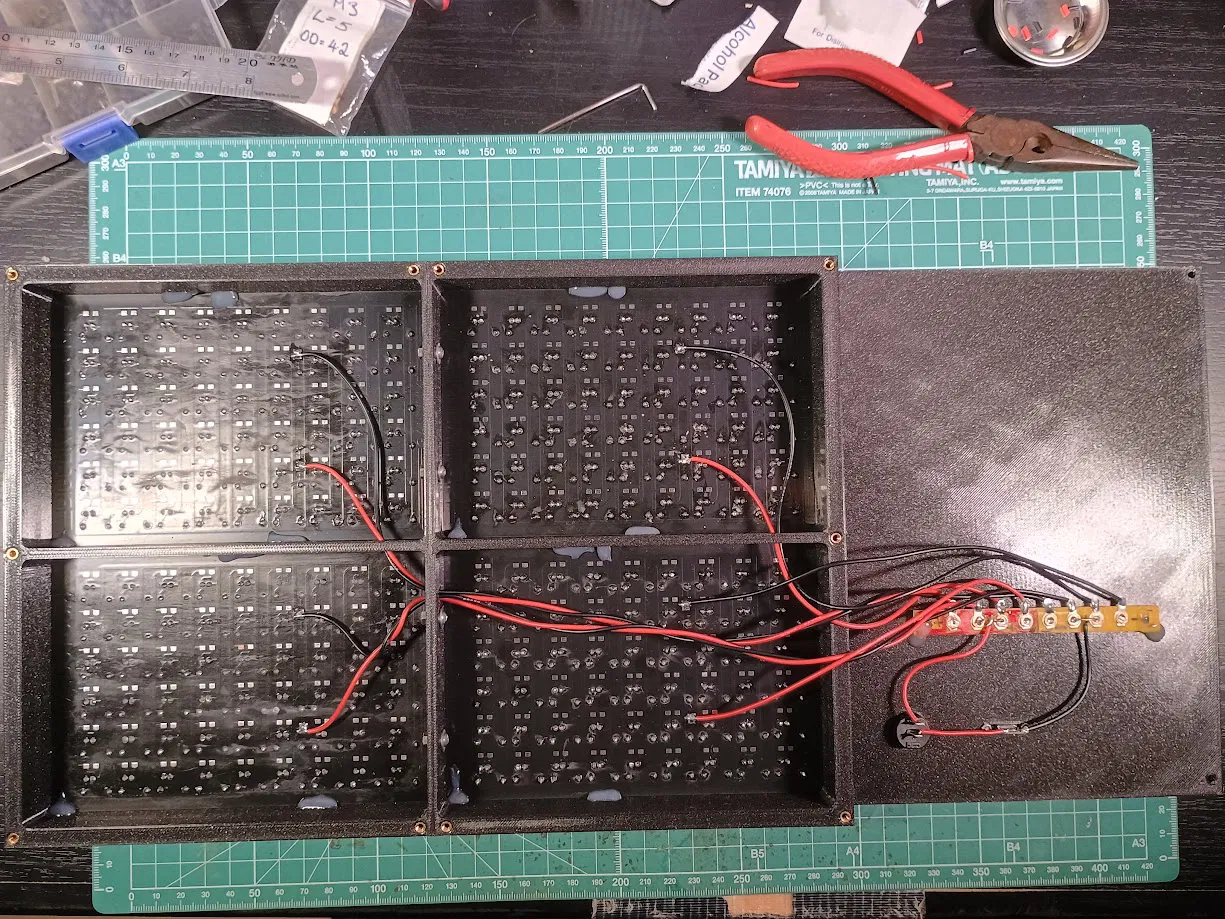

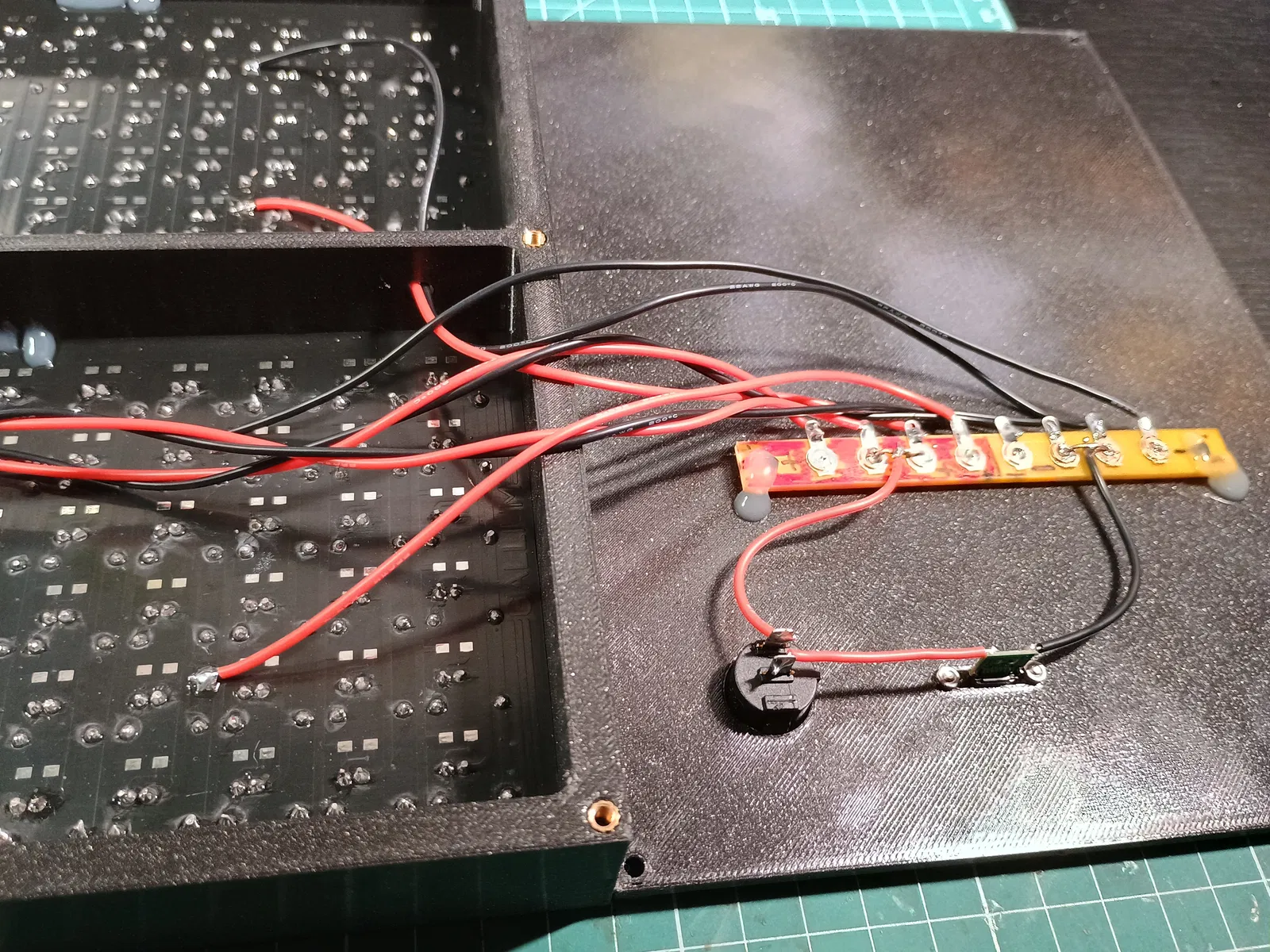

Mình muốn lắp được bảng mạch vào mặt sau khung nên đã thiết kế phần đi dây và phần cứng gắn vào bên trong một trong hai nửa tấm ốp lưng. Bạn cần lưu ý các vấu gắn bus bar, hãy đảm bảo chúng được in hướng lên trên và dùng support chỉ cho phần USB panel mount và các lỗ ốc nếu thấy cần thiết.

Các file STL được đặt tên là "trái" và "phải" theo góc nhìn từ phía sau khung vì đó là nơi bạn sẽ lắp ráp.

Mình dùng nhựa PETG Prusament Galaxy Black nhìn cực chất vì nó bắt sáng và trông như đang sống động vậy. Không cần loại nhựa đặc biệt đâu, PLA hay PETG đều được. Nếu dùng PLA thì bảng PCB có thể hơi lỏng một chút nhưng keo nến sẽ cố định chúng rất tốt.

LƯU Ý KHI ĐẶT LÀM GERBER:

Khi đặt PCB, mình đã mắc sai lầm là chọn lớp phủ (mask) màu đen vì muốn làm nền tối tương phản với đèn LED. Tuy nhiên, đây là bảng mạch một mặt nên lớp phủ chỉ xuất hiện ở mặt không nhìn thấy được (mình bị tính thêm tiền oan đấy!). Thế nên mình đành phun sơn đen mặt trước PCB và kết quả khá ổn. Chỉ là gần xong dự án, mình dại dột đi vệ sinh bảng mạch sau khi hàn bằng dung môi làm hỏng mất lớp sơn. Đáng lẽ mình phải lường trước điều này. Đó là lý do trong ảnh bạn thấy bảng mạch không được sạch đẹp lắm. Mình quyết định cứ để vậy và vá víu lại mặt trước. Cuối cùng cũng không vấn đề gì lớn vì khi lên đèn thì không ai để ý mấy vết lỗi đó cả. Nếu bạn rành thì có thể chèn thêm file top solder mask khi gửi file gerber rồi chọn bảng hai mặt, nhưng file tải từ Big Clive thì không có sẵn đâu, cần lưu ý nhé.
