Bộ cách nhiệt buồng in cho máy Qidi Q2

Thông tin nền

!!!Lưu ý quan trọng!!! Mình chưa thử nghiệm lớp cách nhiệt này khi lắp giá đỡ cuộn nhựa (spool holder) của máy. Không rõ liệu chúng có tương thích với nhau hay không.

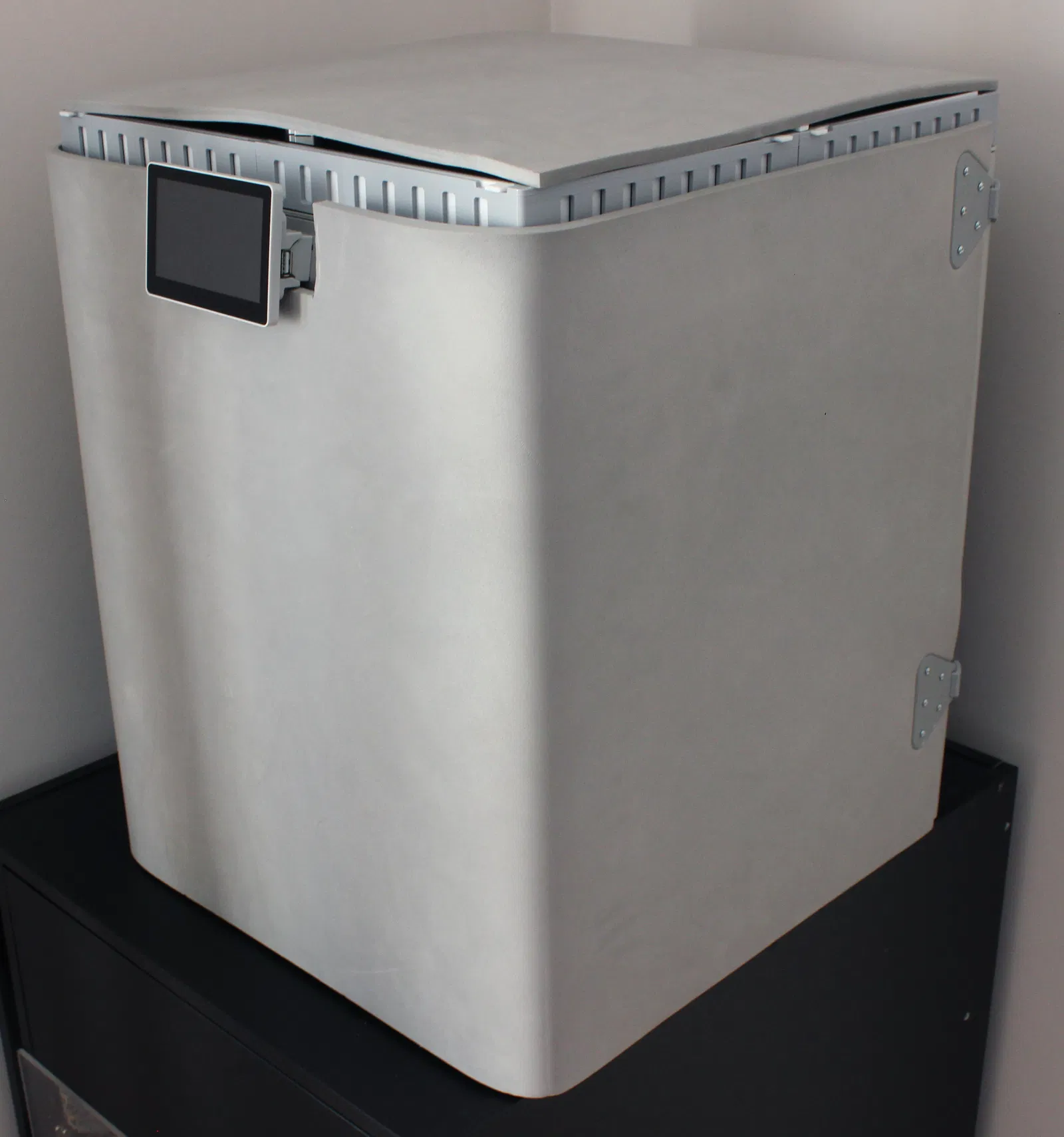

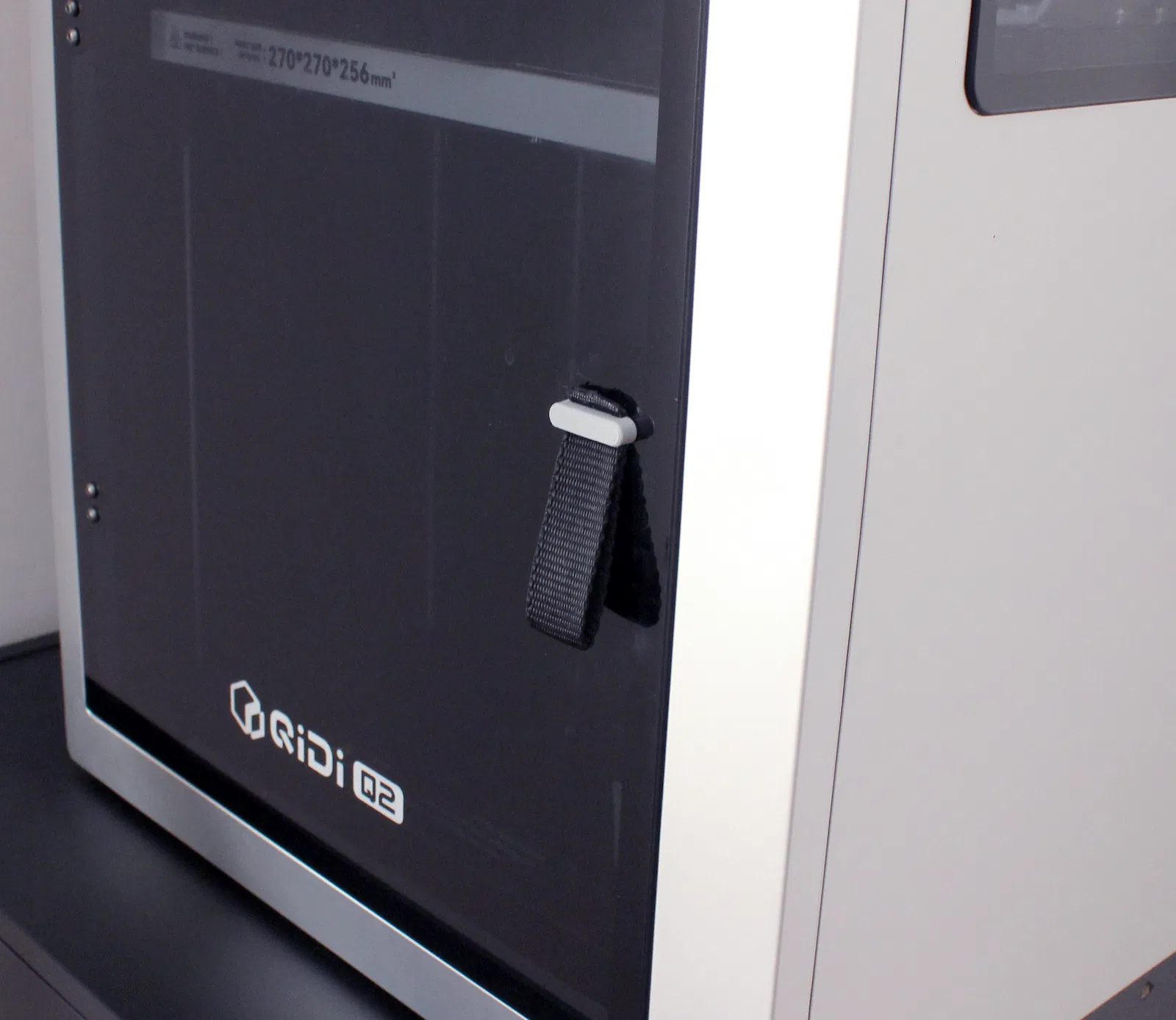

Mình thỉnh thoảng in nhựa PC và PA ở nhiệt độ buồng in 60 °C trên máy Qidi Q2. Bộ phận gia nhiệt buồng in phải hoạt động rất vất vả để duy trì nhiệt độ cao, điều này gây lãng phí năng lượng đáng kể trong những bản in dài. Do đó, mình quyết định lắp thêm lớp cách nhiệt xung quanh máy in. Sau khi bọc cách nhiệt và in PC với nhiệt độ bàn in 110 °C, bộ phận gia nhiệt buồng in chỉ cần bật tắt ngắt quãng ở công suất thấp là đã duy trì được mức 60 °C. Ngoài việc tiết kiệm điện, lớp cách nhiệt này còn giúp giảm chênh lệch nhiệt độ bên trong buồng in, dù mình chưa kiểm tra xem nó có tạo ra sự khác biệt đáng kể hay không. Lớp cách nhiệt này lắp vào và tháo ra rất nhanh nhờ dây đai móc cài. Tay nắm cửa trước có thể thay thế bằng phiên bản low-profile sử dụng mẫu "Handle knob", một đoạn dây đai dài 15 mm và ốc vít gốc.

Bộ cách nhiệt bao gồm một tấm thảm xốp EVA được cố định bằng dây đai kết hợp với các bộ phận in 3D gồm ngàm, móc và khóa dây. Khóa dây là bản sao từ . Các thành phần còn lại do mình tự thiết kế.

Dự án CAD trên Onshape: https://cad.onshape.com/documents/053be6e260977aeea1e4f7fe/w/5c16fd5958b3f973de47c8ec/e/ba97a705f80ceedd8732c994

Danh sách vật liệu

• 1x Tấm thảm xốp EVA. Kích thước 180x50x0.8 cm. Một đoạn dài 120 cm sẽ được bọc quanh máy in. 40 cm dư ra có thể dùng làm cách nhiệt cho nắp trên. Các loại thảm dày 0.5 và 1 cm cũng có thể dùng được với các file thiết kế, nhưng mình mới chỉ thử nghiệm với loại 0.8 cm.

• 1.5 m dây đai 20 mm (3/4 inch). Mình mua 2 m ở tiệm đồ may vá.

• 20x ốc vít tự khai thác ngắn (cụ thể là DIN 7981 2.9x6.5 mm). Mẫu ngàm có thể chỉnh sửa để dùng loại ốc khác.

Các bộ phận in 3D:

• 4x Ngàm (phần trước và phần sau)

• 4x Khóa dây

• 2x Móc

• 1x Núm tay nắm (tùy chọn)

Hướng dẫn in

In các chi tiết bằng nhựa PETG hoặc loại nhựa khác có khả năng chịu nhiệt tốt. Không cần hỗ trợ (support). In "Strap lock" và "Hook" với độ đặc (infill) 100%.

Hướng dẫn lắp đặt

1. Cắt một tấm thảm kích thước 120x50 cm.

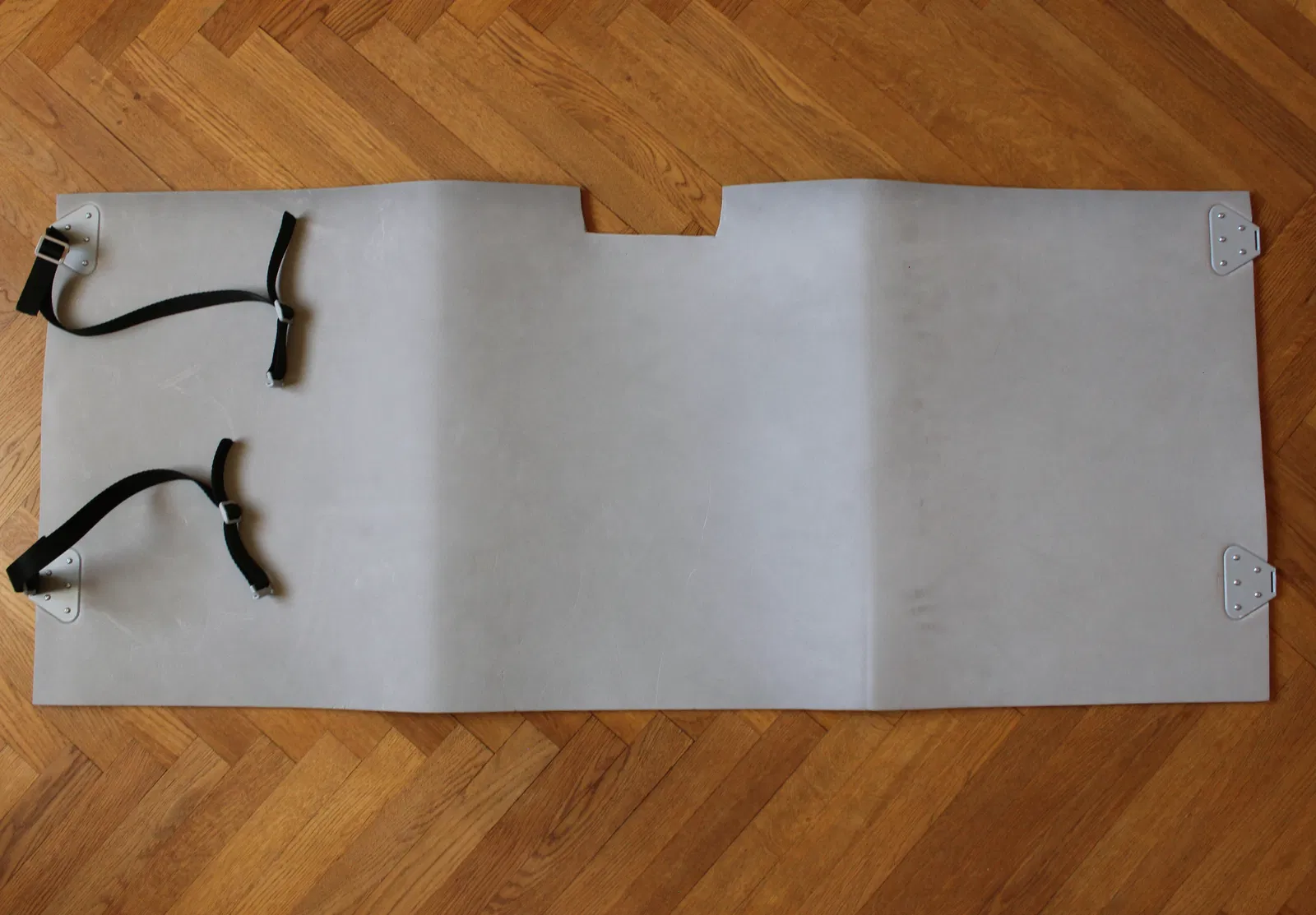

2. Đặt một chi tiết "Catch - front" dọc theo mép phải của tấm thảm, tâm cách mép dưới 115 mm và đánh dấu vị trí lỗ. Làm tương tự với tâm của ngàm cách mép dưới 455 mm, sau đó lặp lại cho mép trái của tấm thảm. (Xem hình bên dưới)

3. Đục lỗ trên tấm thảm bằng tua vít và mở rộng để vừa với chốt của chi tiết "Catch - back".

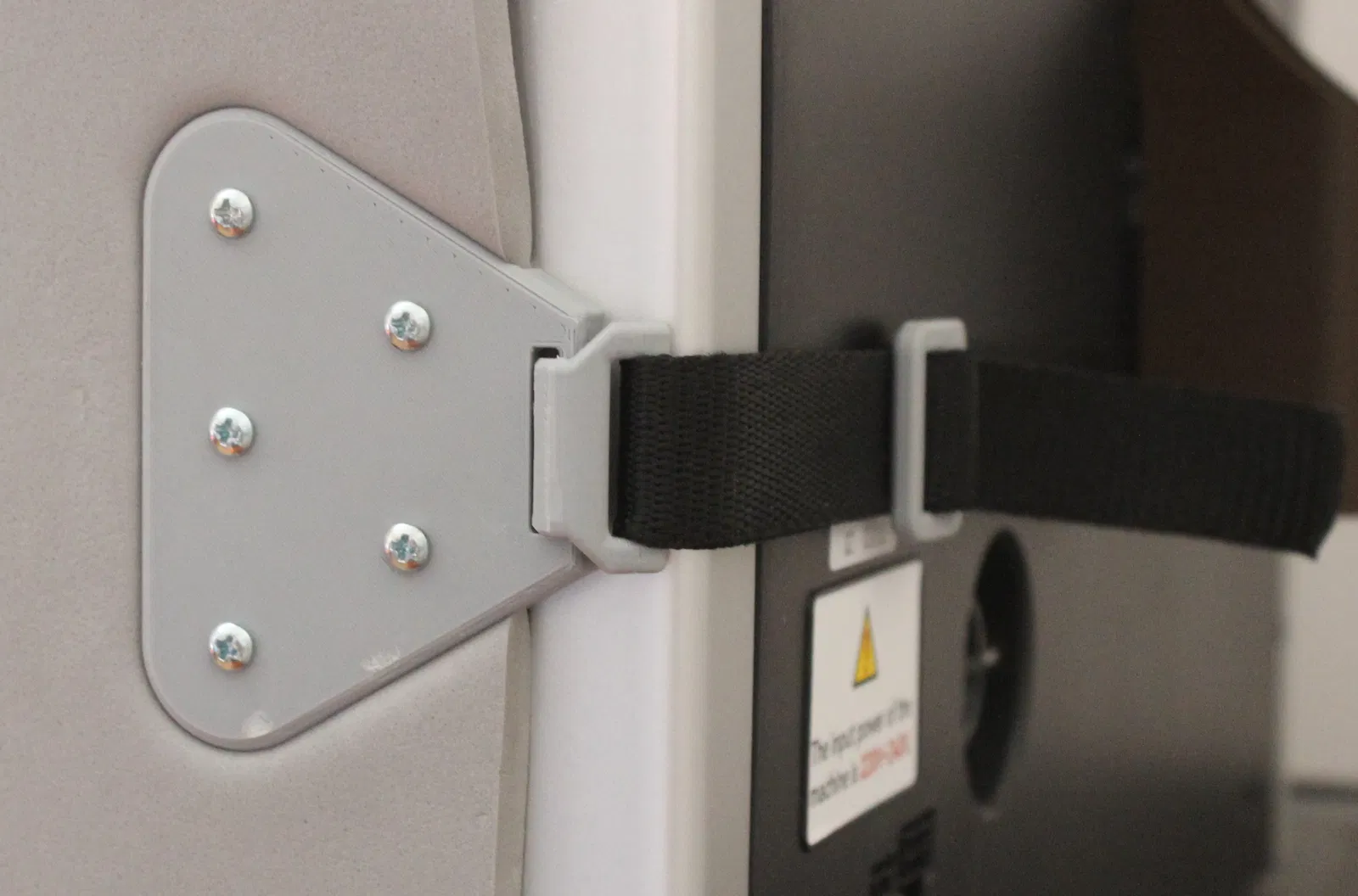

4. Lắp các ngàm vào tấm thảm bằng cách vặn vít chúng lại với nhau qua các lỗ đã đục.

5. Cắt hai đoạn dây đai dài 65 cm và hơ nóng các đầu để tránh bị tưa. Luồn một đầu mỗi dây vào ngàm và đầu kia vào móc như hình dưới.

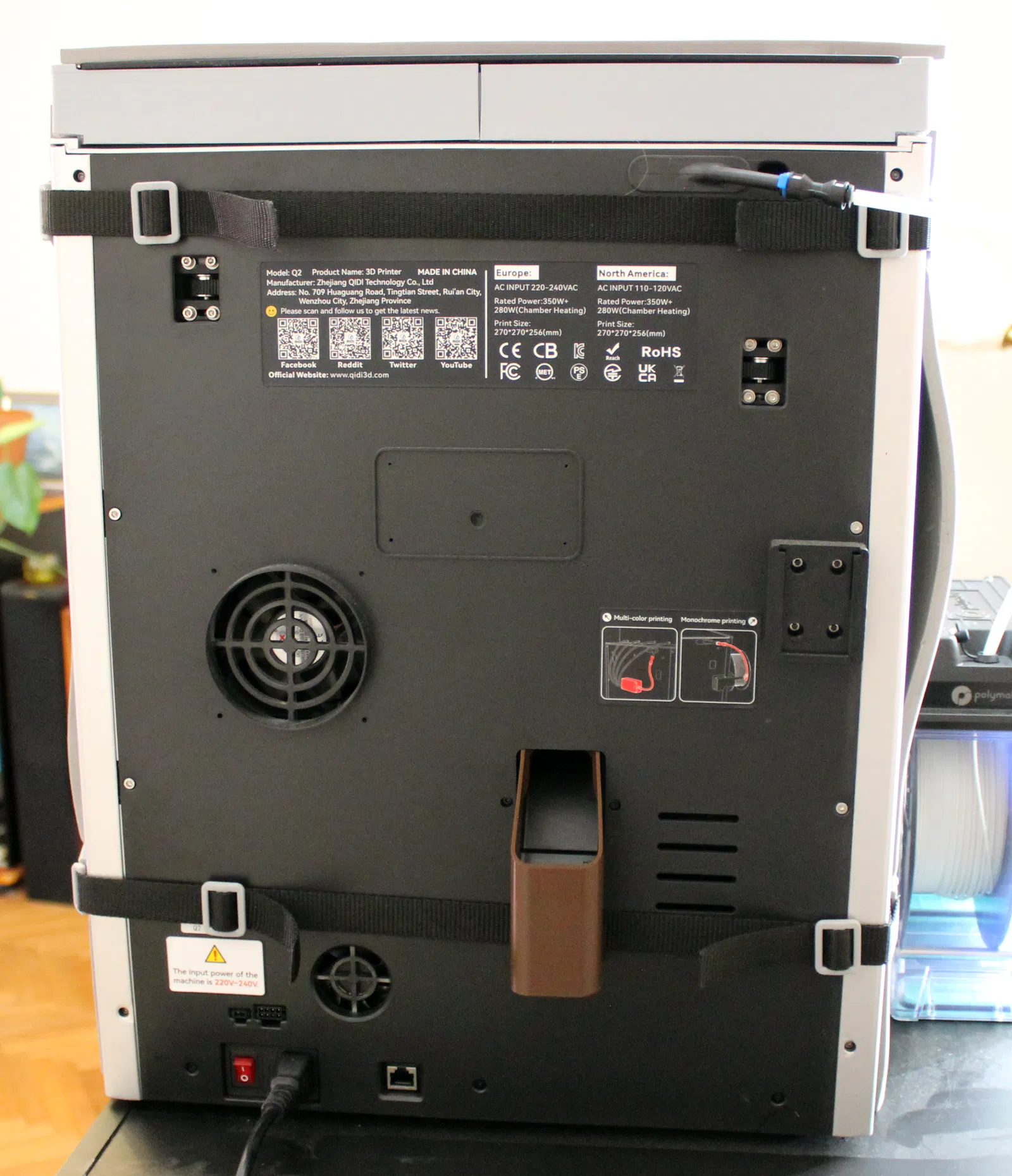

6. Điều chỉnh độ dài dây, lắp lớp cách nhiệt vào máy in và kiểm tra xem không có lỗ thông gió nào ở phía sau máy bị dây đai che mất.

7. Cắt một phần của tấm thảm để tạo khoảng trống cho màn hình máy in.
