Giá treo tường, giá gắn xe hơi cho Mikrotik Chateau LTE12

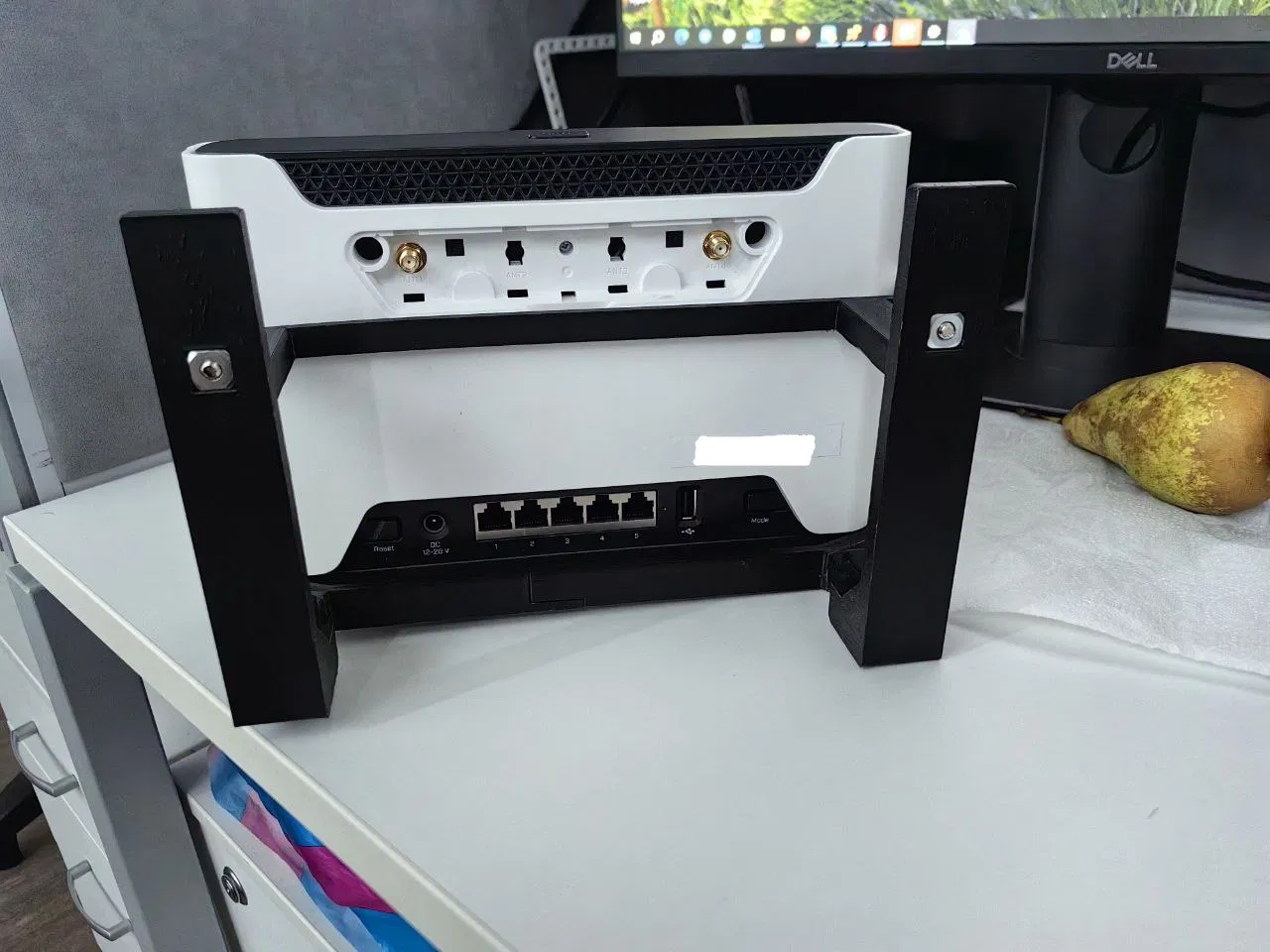

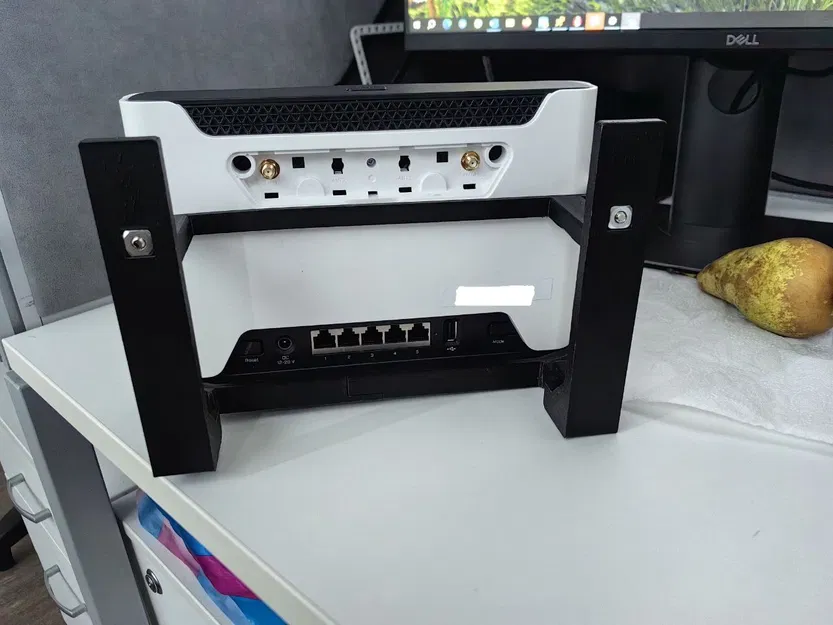

Ở chỗ làm, mình nảy ra ý tưởng thiết kế một chiếc giá đỡ cho thiết bị Mikrotik để lắp trên xe công vụ. Tiêu chí quan trọng nhất là nó phải chắc chắn, không được rung lắc gây khó chịu cho tài xế =).

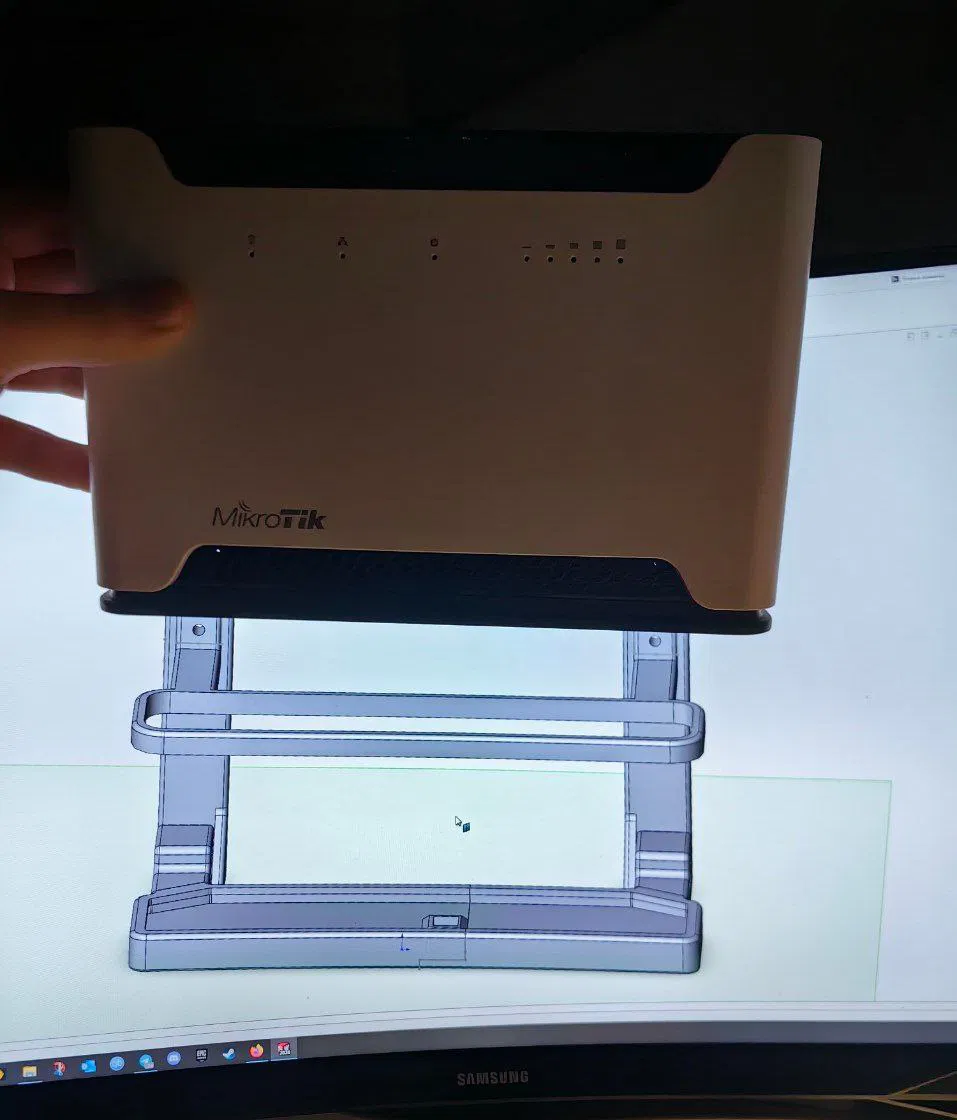

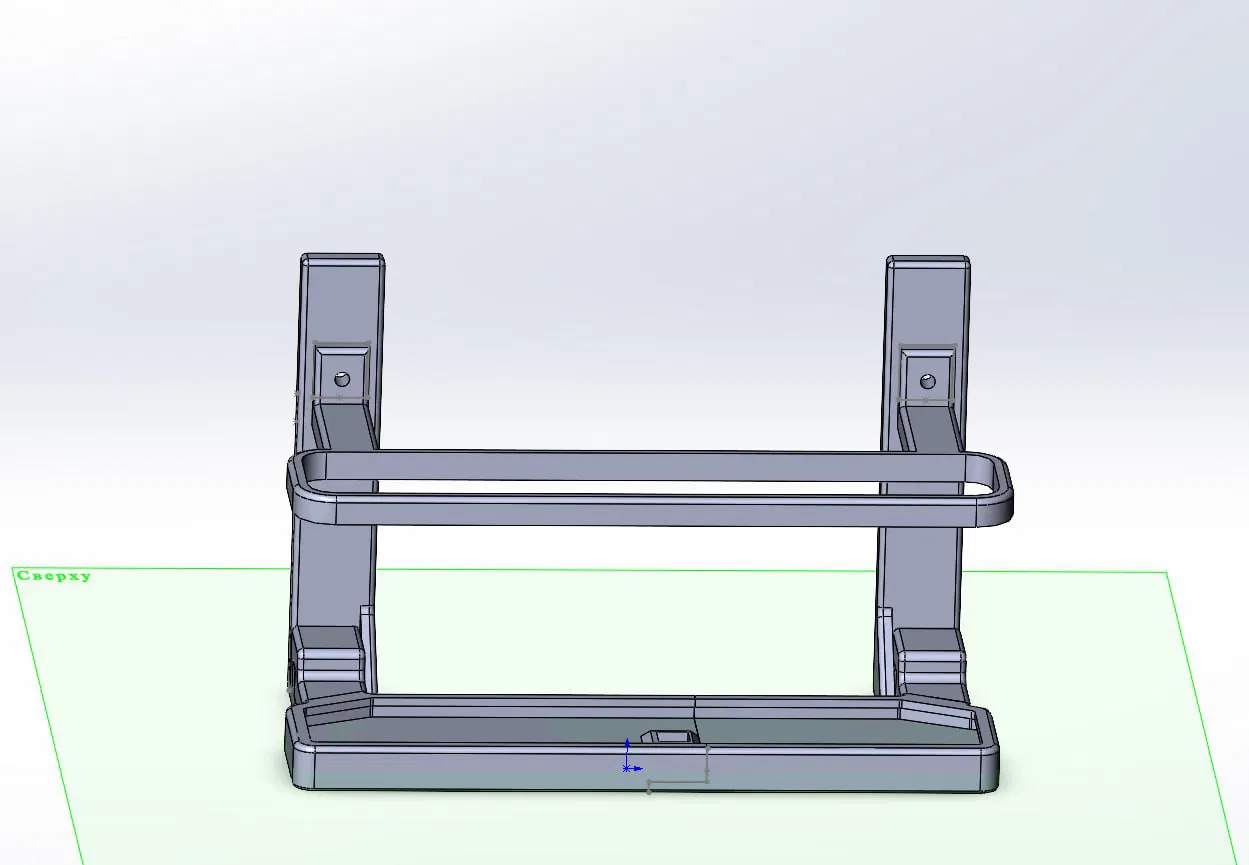

Sau 16 tiếng lên ý tưởng và thiết kế, mình mất thêm khoảng 10 tiếng nữa để in toàn bộ các chi tiết. Kết quả đạt được khá ổn.

Lưu ý rằng mẫu thiết kế này không hoàn hảo và có thể chưa đáp ứng được hết các yêu cầu khắt khe của các bạn cầu toàn.

Một vài hạn chế ! :

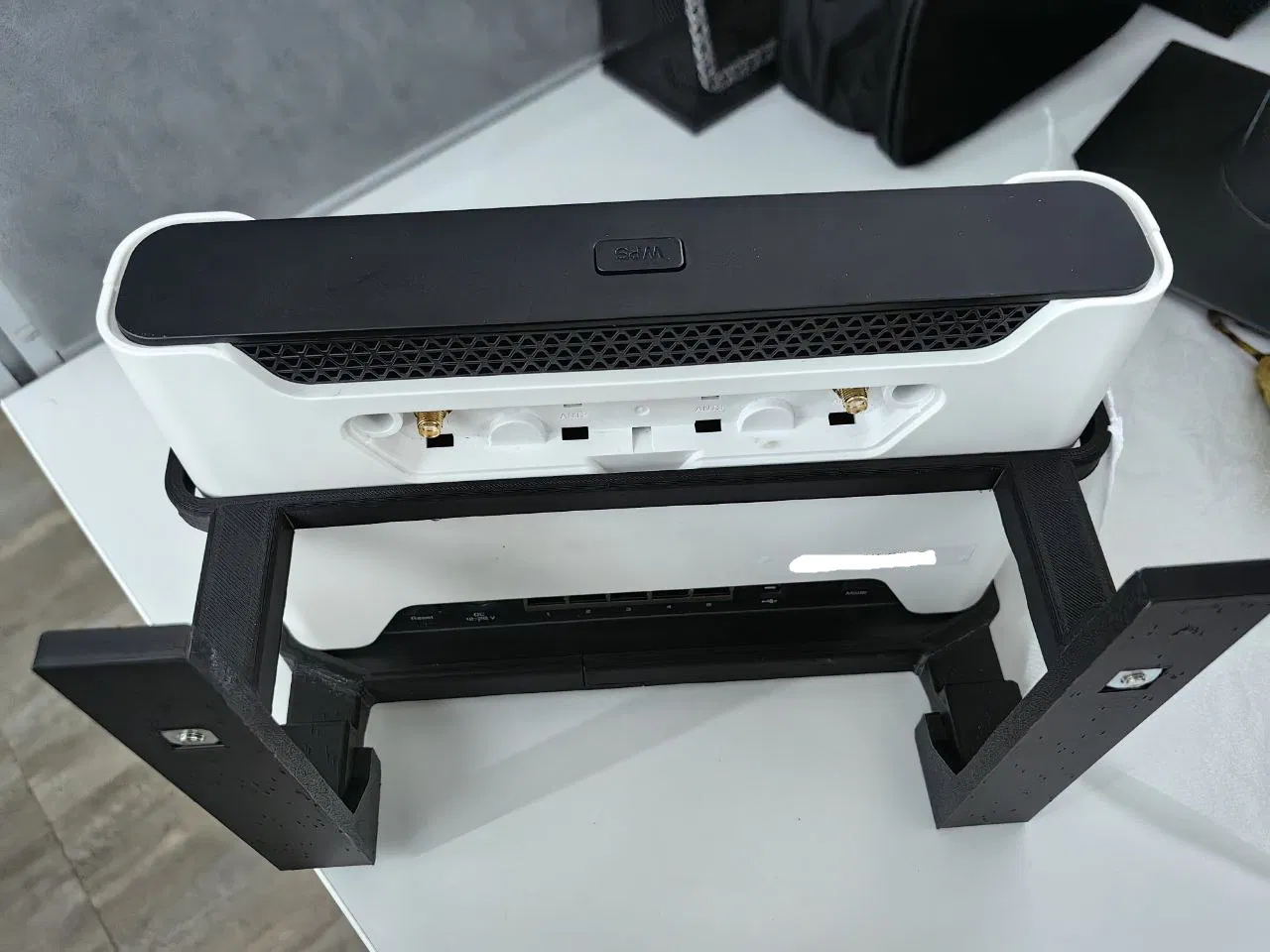

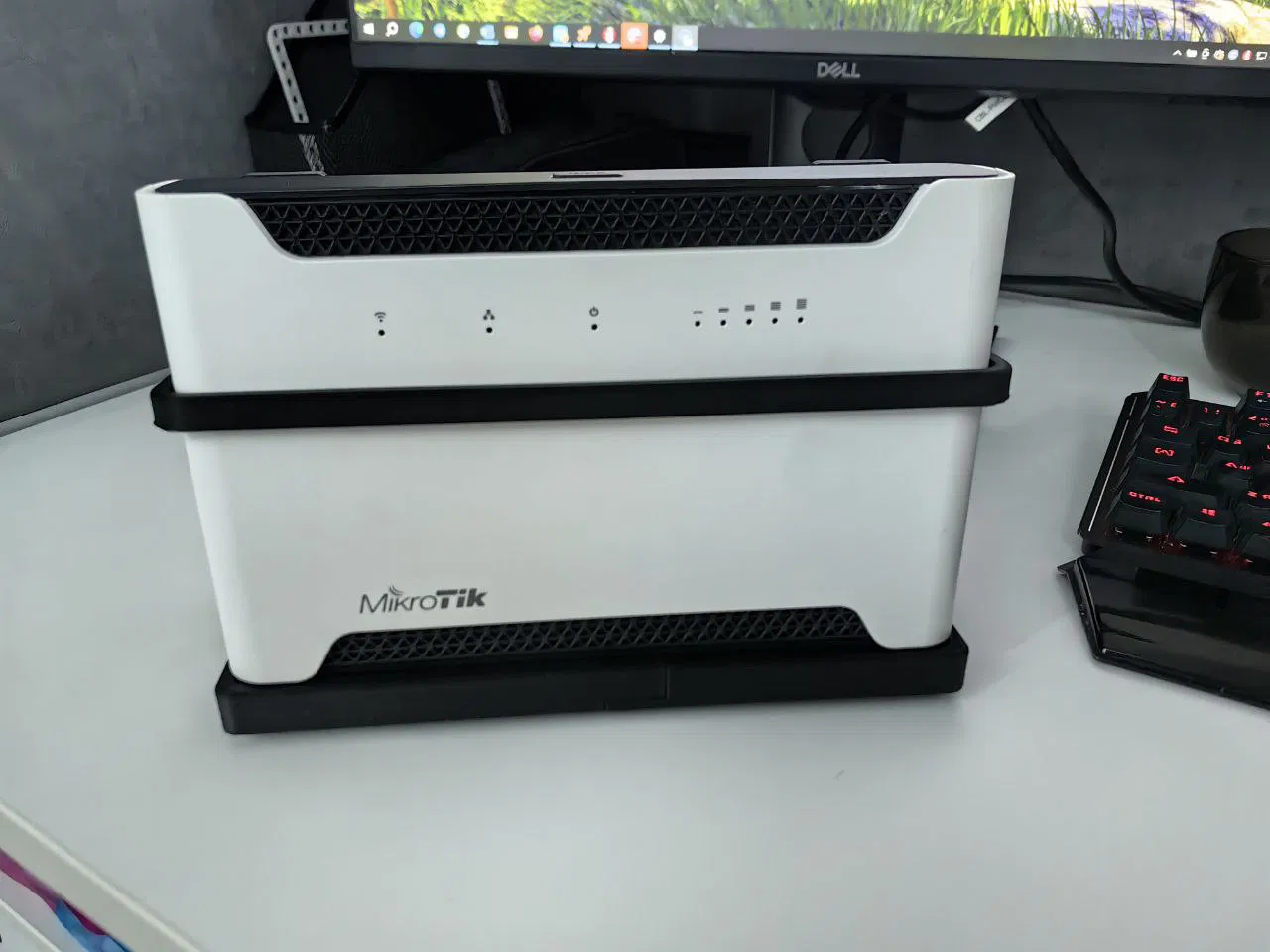

1. Phần khung trên không ôm sát hoàn toàn các đường cong của thiết bị, tuy nhiên Mikrotik vẫn được giữ chắc chắn và không bị lỏng lẻo.

2. Mẫu này được thiết kế để lắp ráp bằng ốc vít cùng với đai ốc vuông M5 (phía trên) và M6 (phía dưới). Mình đã tận dụng các phụ kiện dùng cho tủ rack 10" và 19".

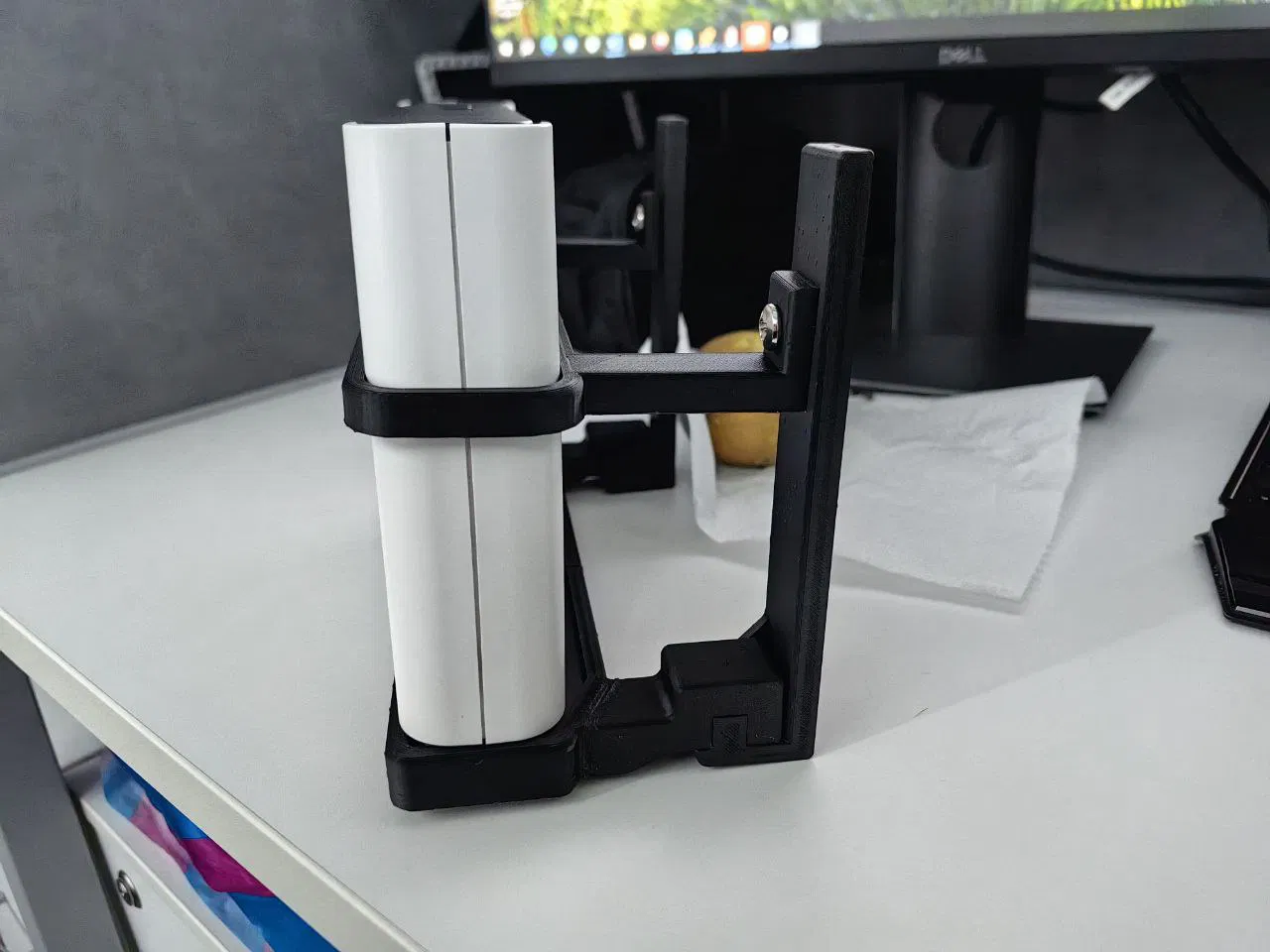

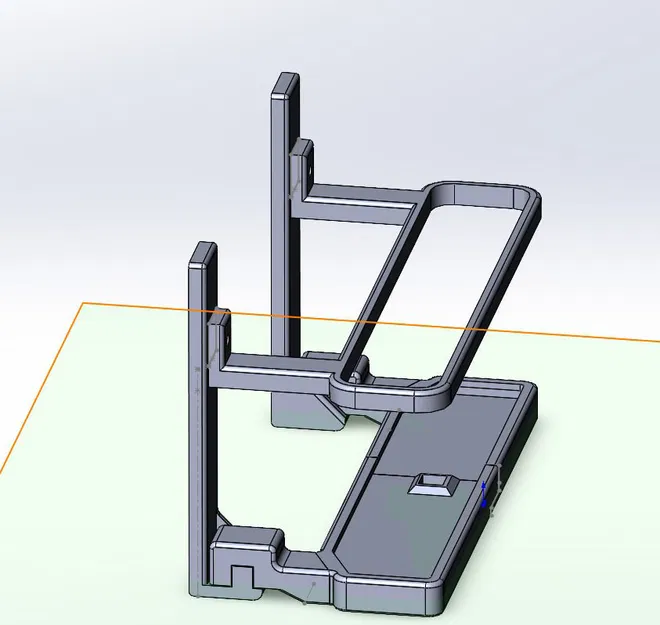

3. Khu vực lắp đai ốc dưới được gia cố nên có thể hơi cấn khi trượt Mikrotik vào rãnh. Mình đã khắc phục bằng cách mở rộng các thành bên, nhưng bạn cũng có thể cắt bớt các gân tăng cứng ở chân đế nếu cần. Bạn có thể dùng thêm băng keo điện hoặc ống co nhiệt ở các góc để cố định thiết bị hoàn hảo hơn.

Nhìn chung, giải pháp này đủ chắc chắn để giữ thiết bị ngay cả khi đi trên những đoạn đường địa hình nhẹ. Mình khuyến khích các bạn in các chi tiết với hướng đặt trên bàn in sao cho hạn chế tối đa việc sử dụng support (hoặc chỉ dùng ở những vị trí thực sự cần thiết để đảm bảo kết cấu).

Cảm ơn mọi người! Đặc biệt cảm ơn @FyrbyAdditive vì một ý tưởng rất tuyệt vời! (Mình tự xây dựng mô hình này hoàn toàn nhưng có tham khảo thiết kế của bạn ấy).

p.s. Mình không chắc đã chọn đúng giấy phép hay chưa....
