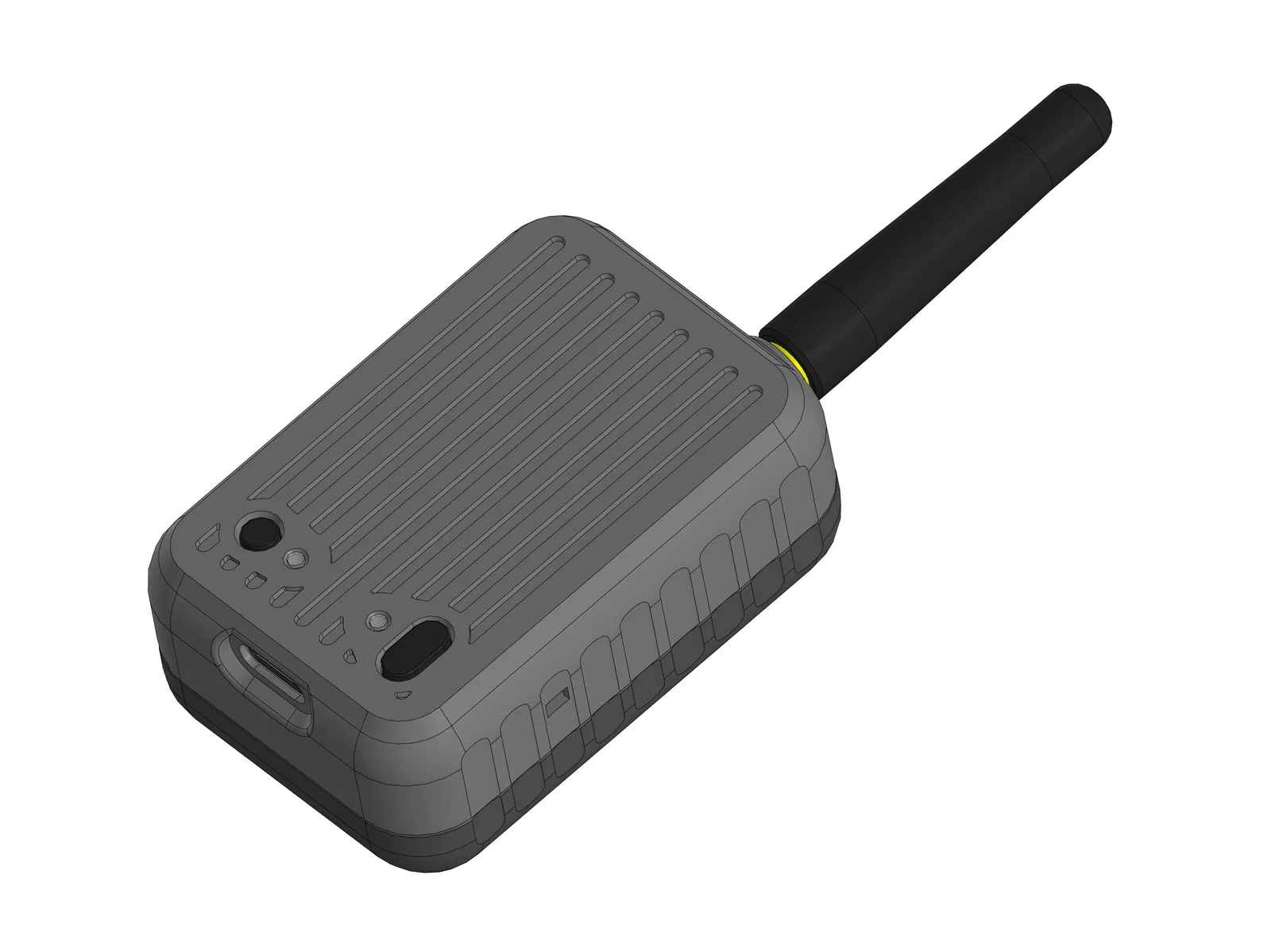

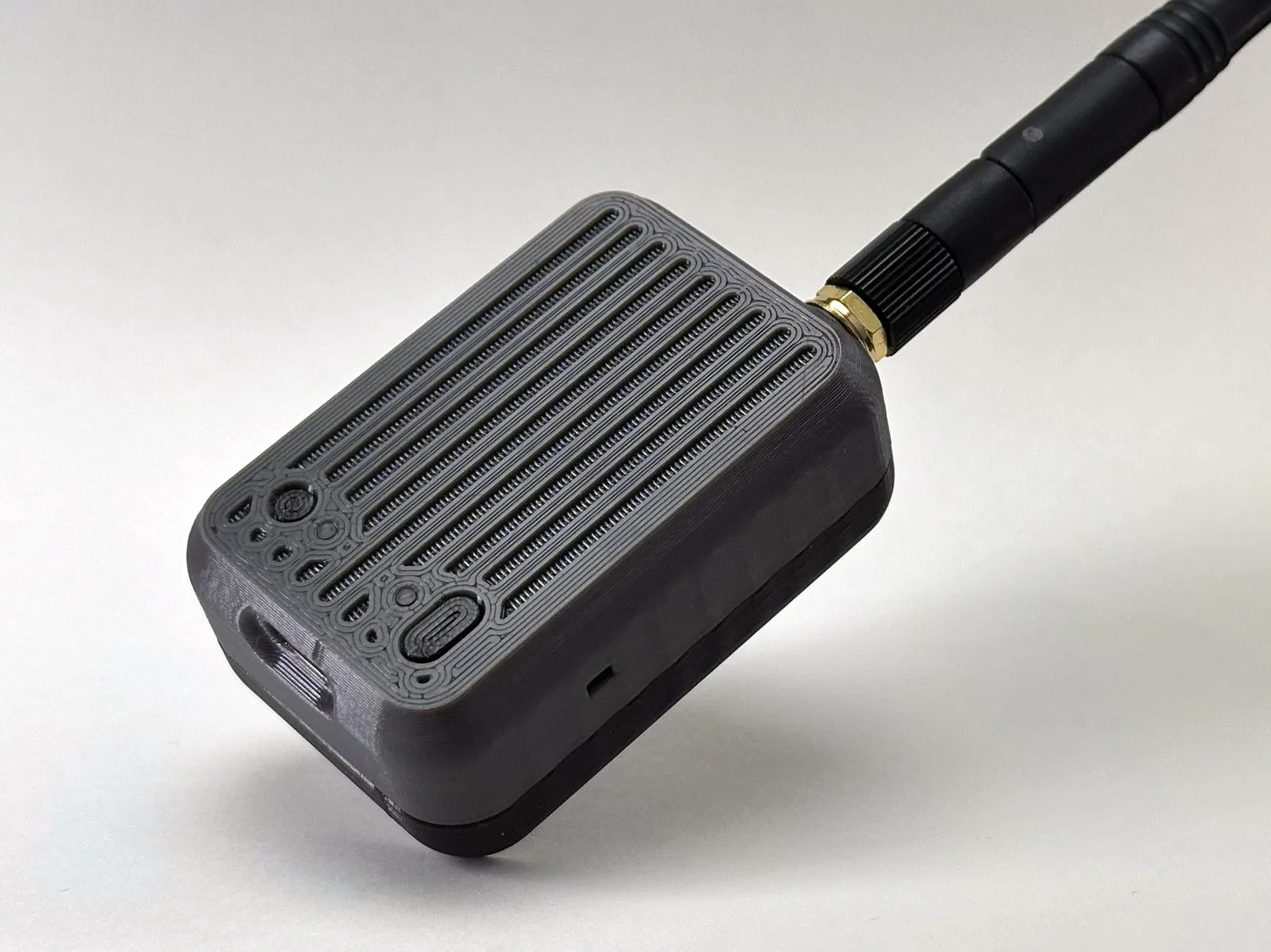

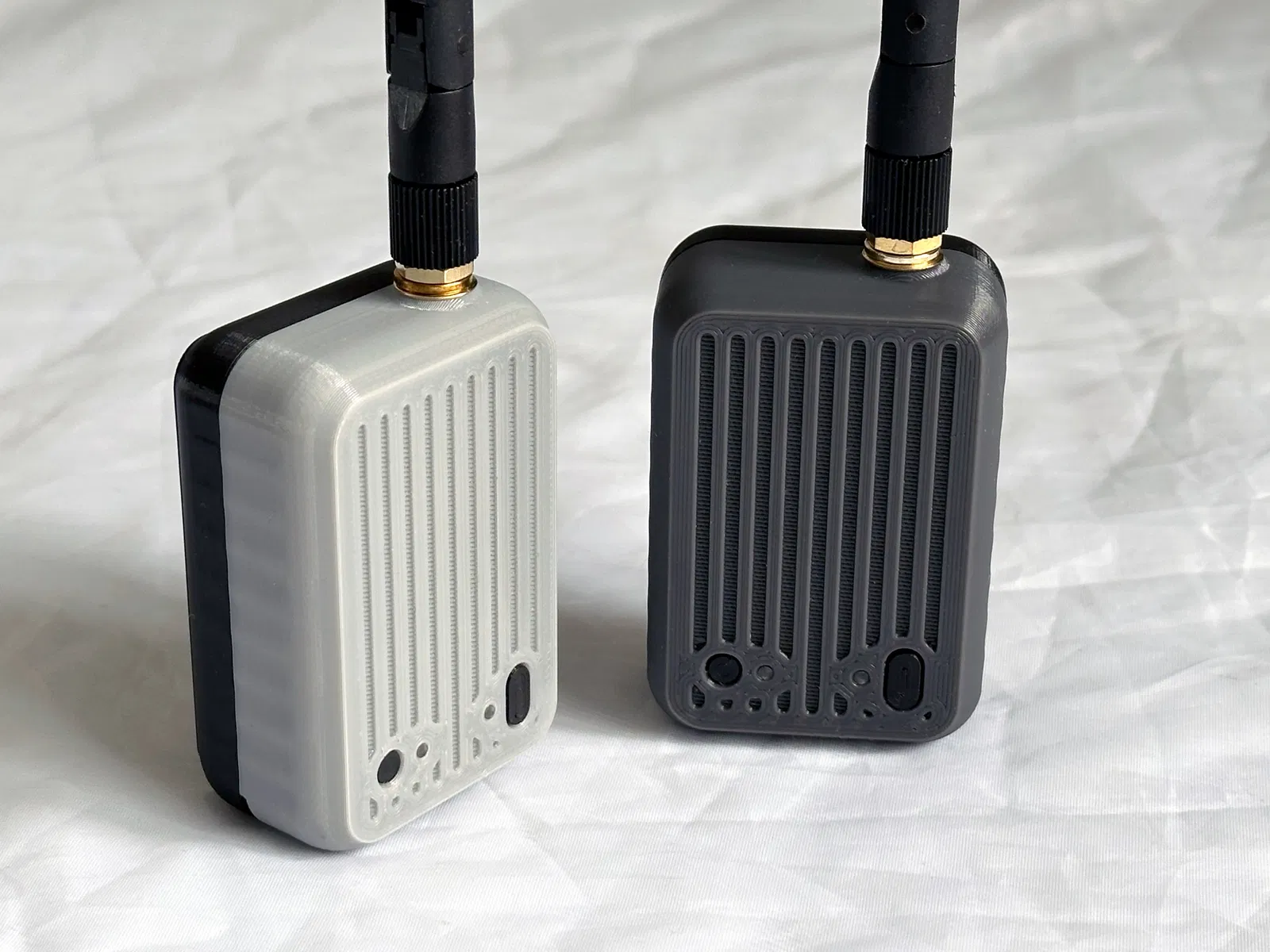

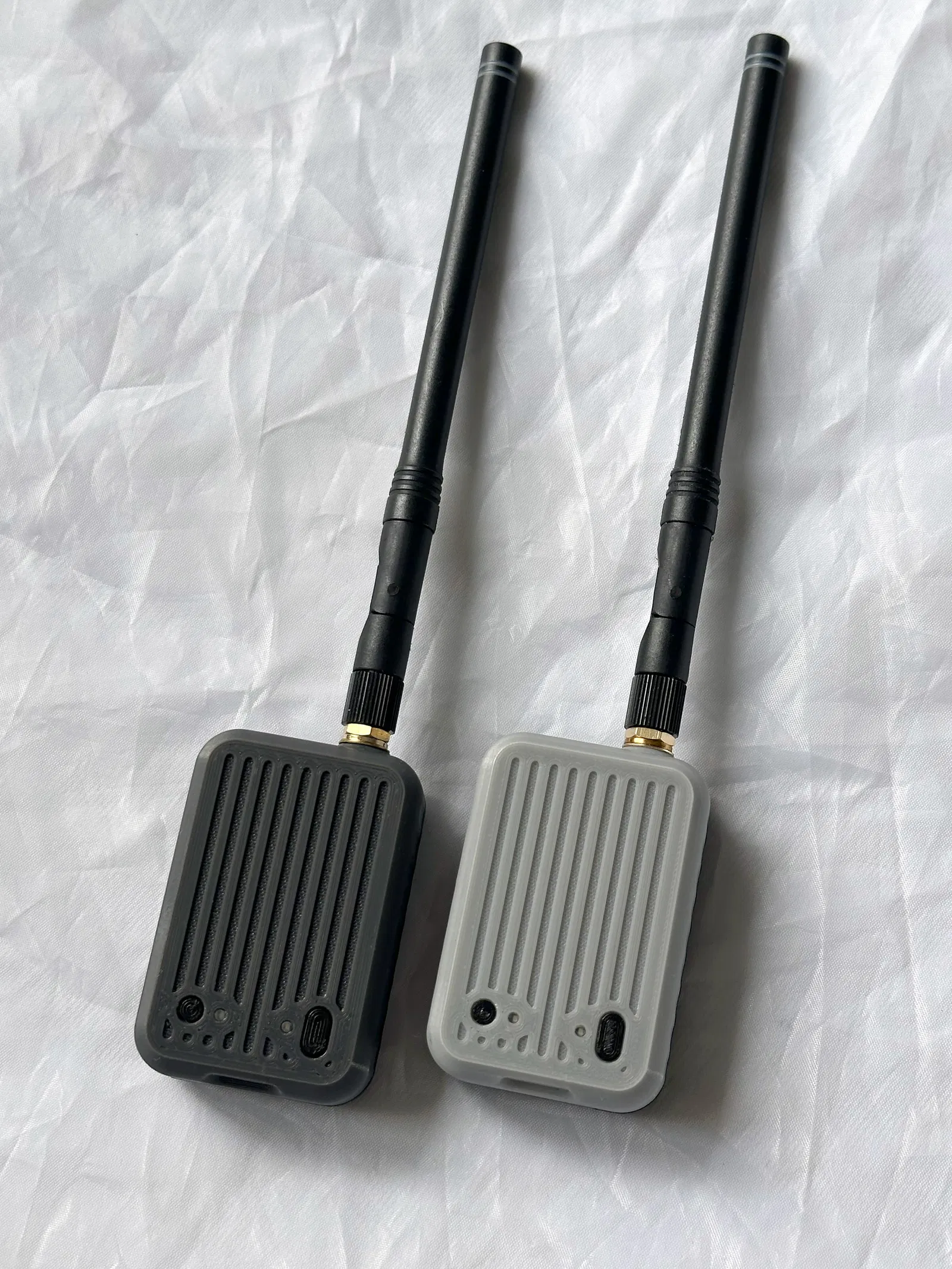

Vỏ hộp fakeTec Case cho node Meshtastic

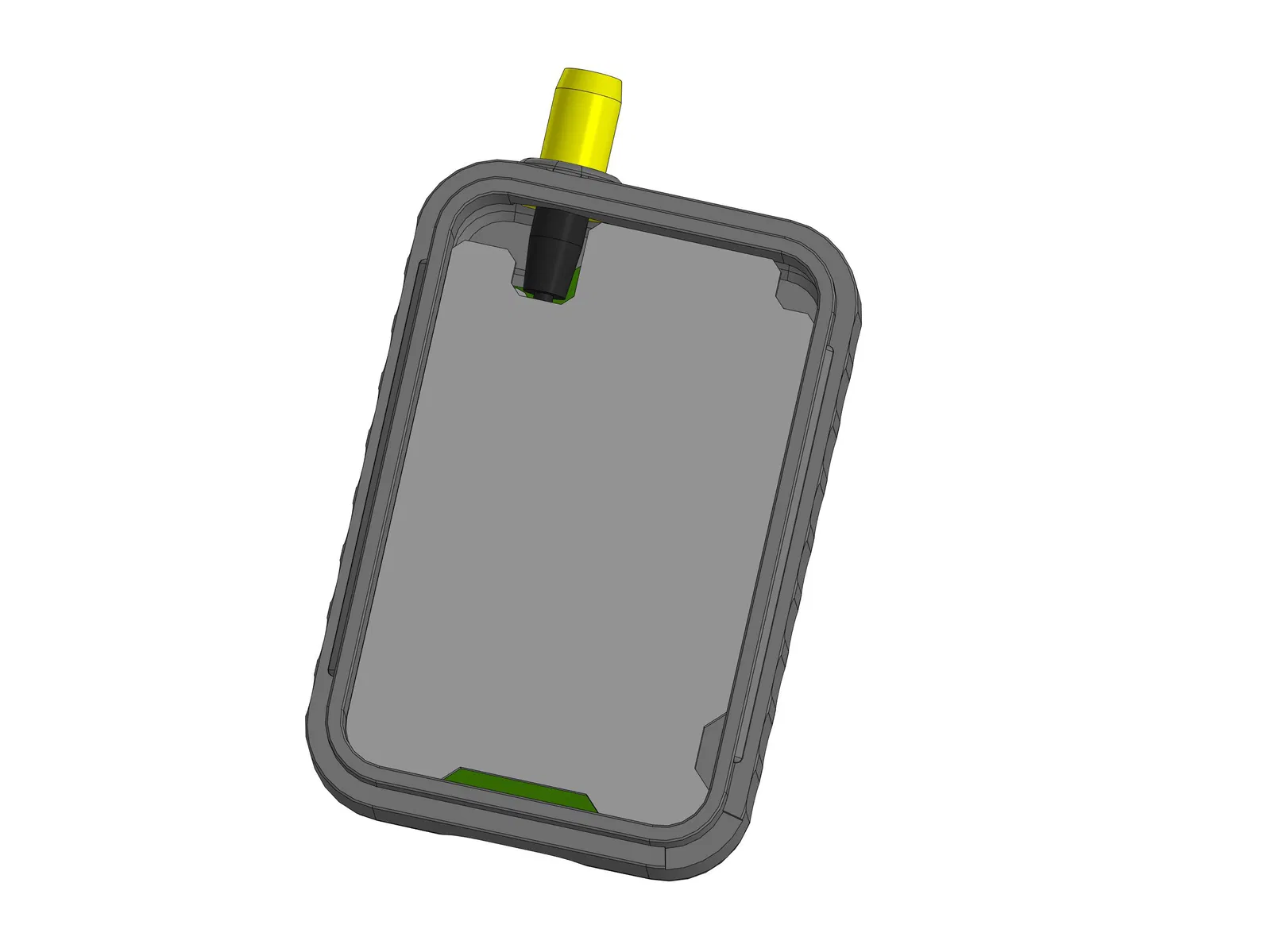

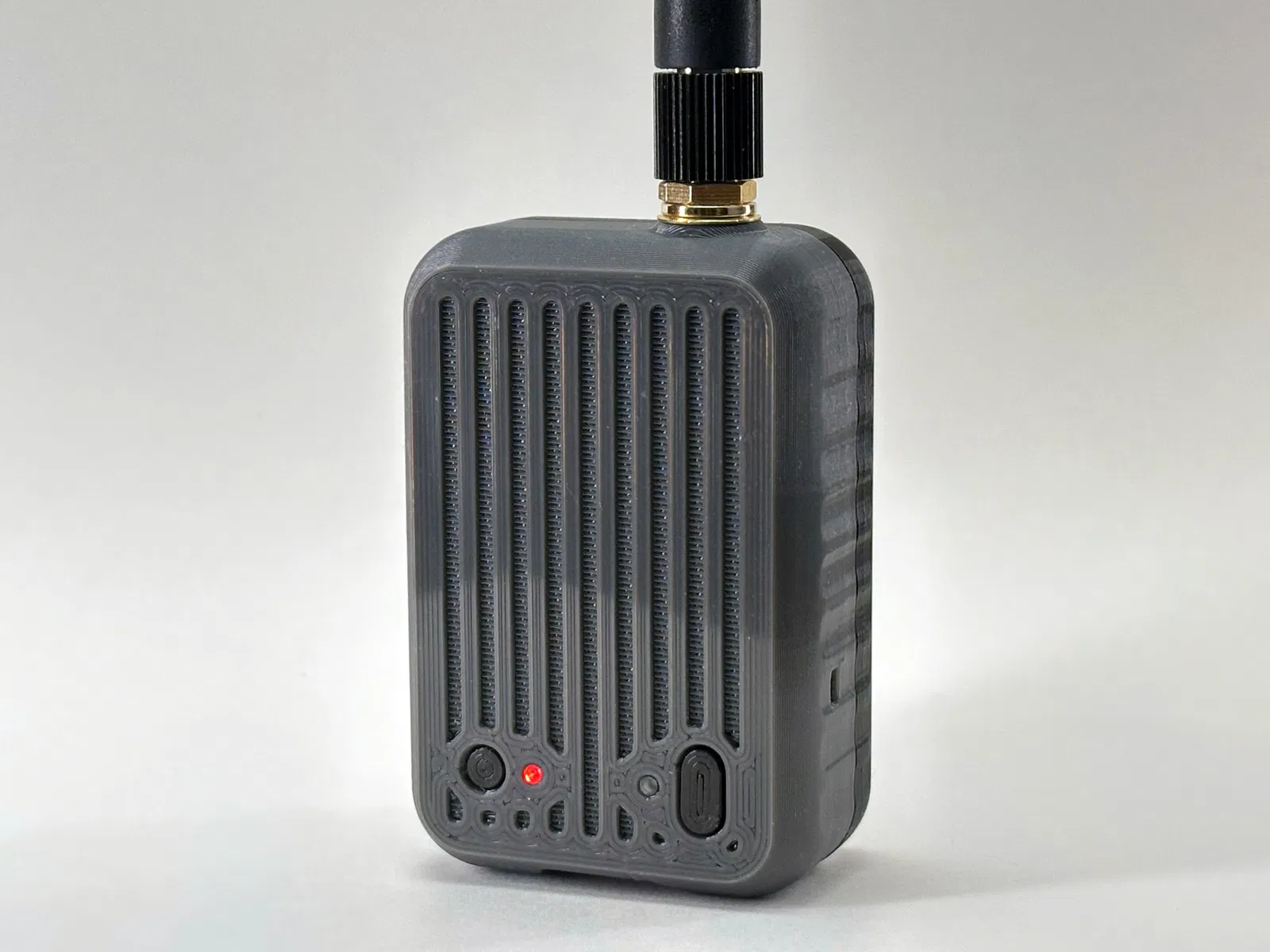

Vỏ hộp nhỏ gọn và chắc chắn dành cho các dự án Meshtastic / MeshCore. Vỏ được thiết kế với nắp lưng dạng khớp cài và một miếng đệm để tách biệt pin với linh kiện điện tử. Thiết kế này cho phép sử dụng dây cáp RG178 pigtail để bắt sóng tốt hơn, đồng thời có sẵn không gian để lắp thêm còi báo (buzzer) 5020 SMD. Bạn có thể chèn thêm nhựa filament trong suốt vào các lỗ LED để hiển thị rõ hơn. Đã được kiểm tra với bo mạch V4. File STEP được đính kèm, anh em cứ thoải mái tùy biến nhé!

fakeTec GitHub

Danh sách linh kiện (BOM)

1x Pin Li-ion 103450

2x Ốc vít tự ren 1.7x6mm (hoặc loại tương đương)

1x Dây cáp IPEX1 ra SMA pigtail (10cm loại RG178 hoặc RG1.13)

1x Còi báo (buzzer) thụ động 5020 SMD (kích thước 5x5x2mm, nên chọn loại có lỗ ở giữa)

Hướng dẫn lắp ráp

1. Lắp các nút bấm vào đúng vị trí.

2. Kết nối dây pigtail vào bo mạch.

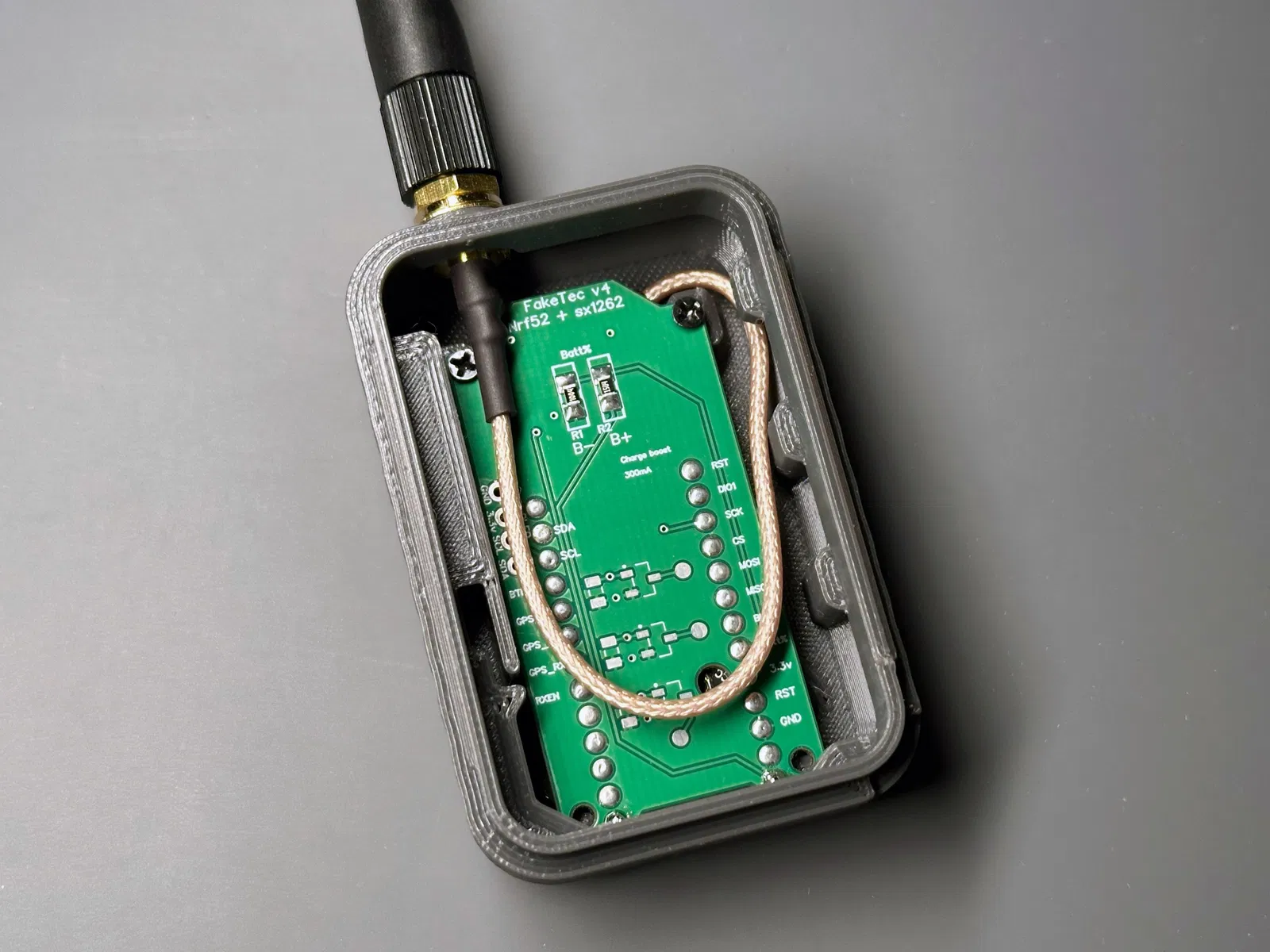

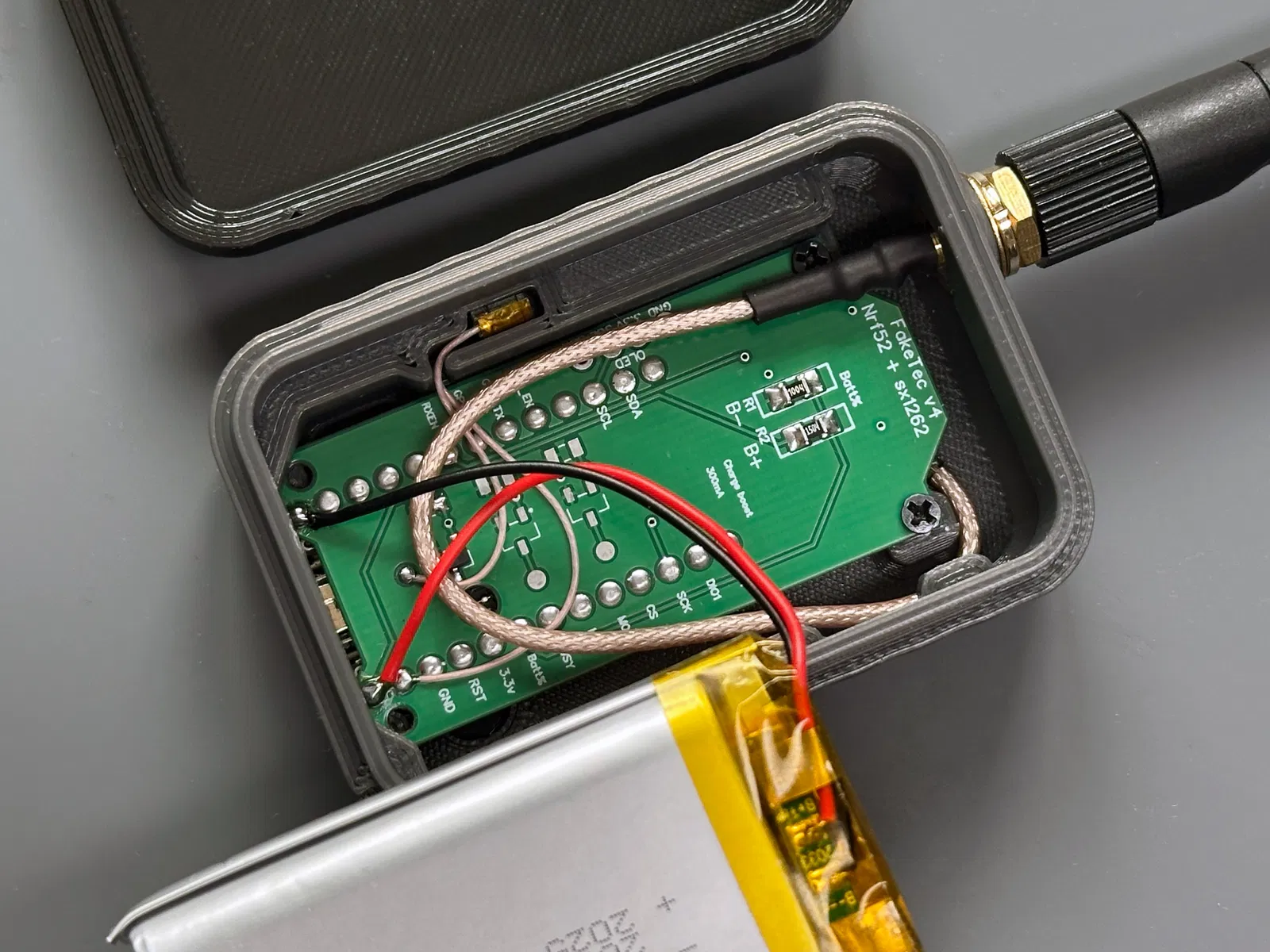

3. Đi dây như hình minh họa rồi đặt bo mạch vào trong vỏ hộp.

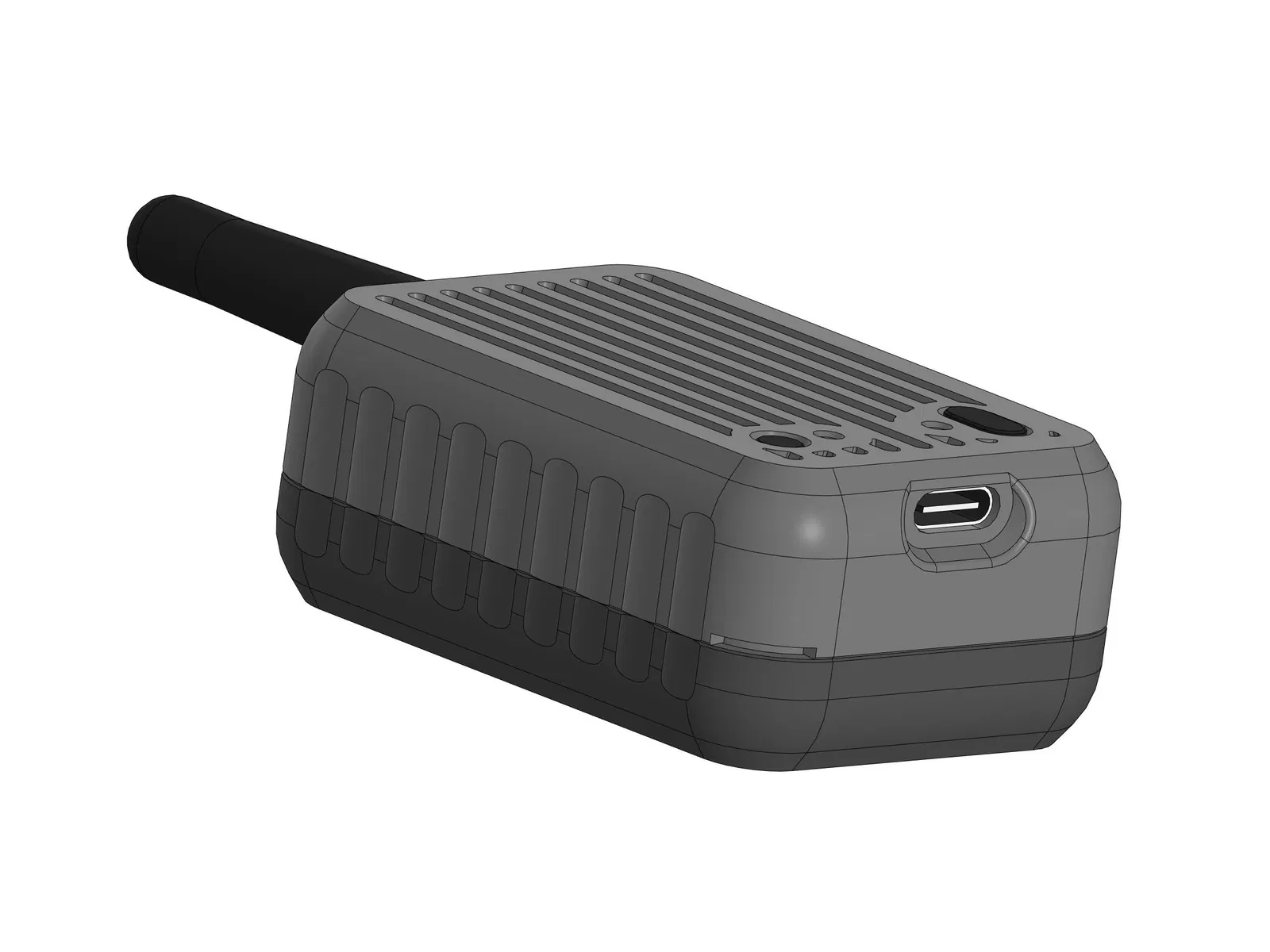

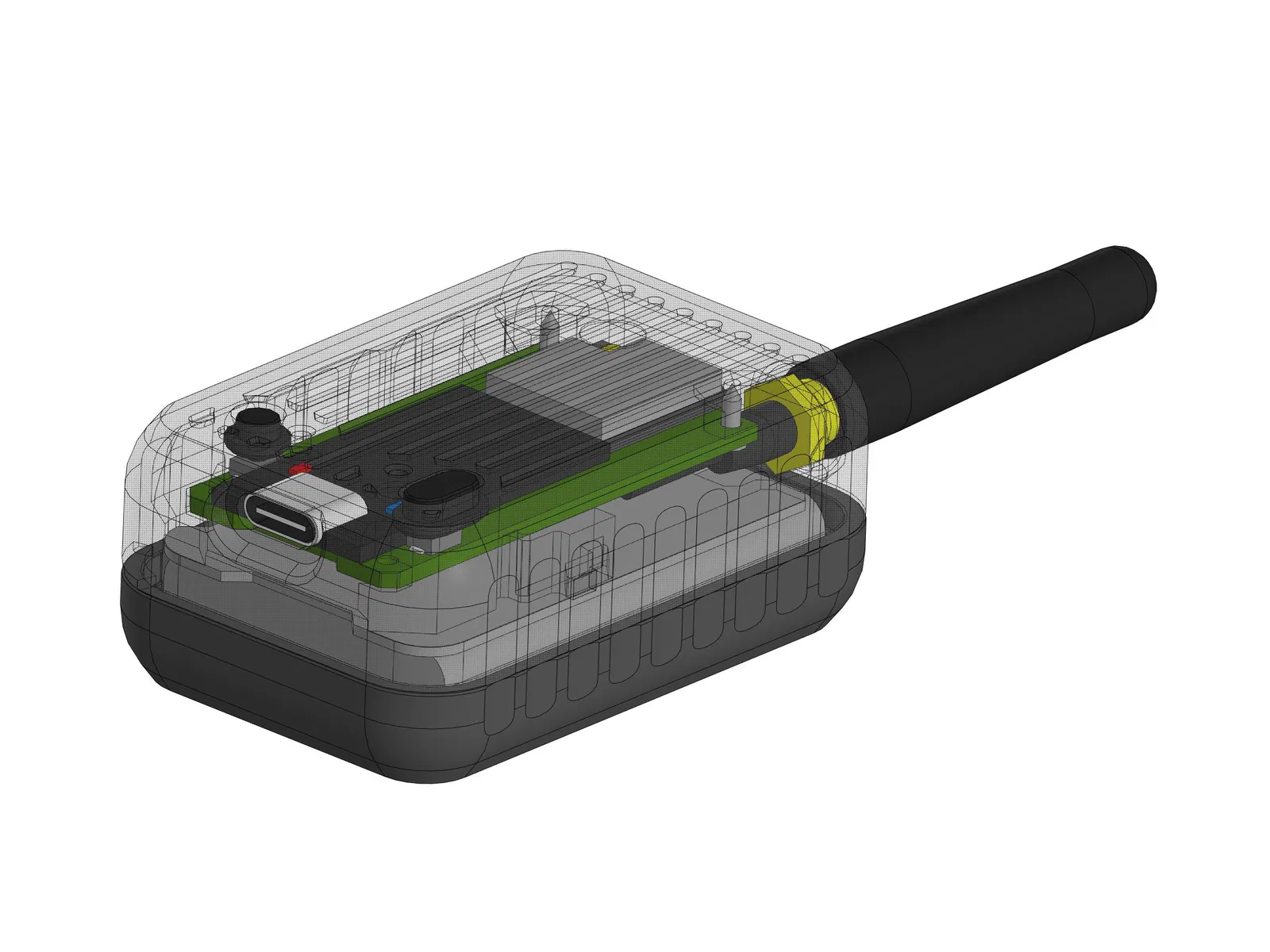

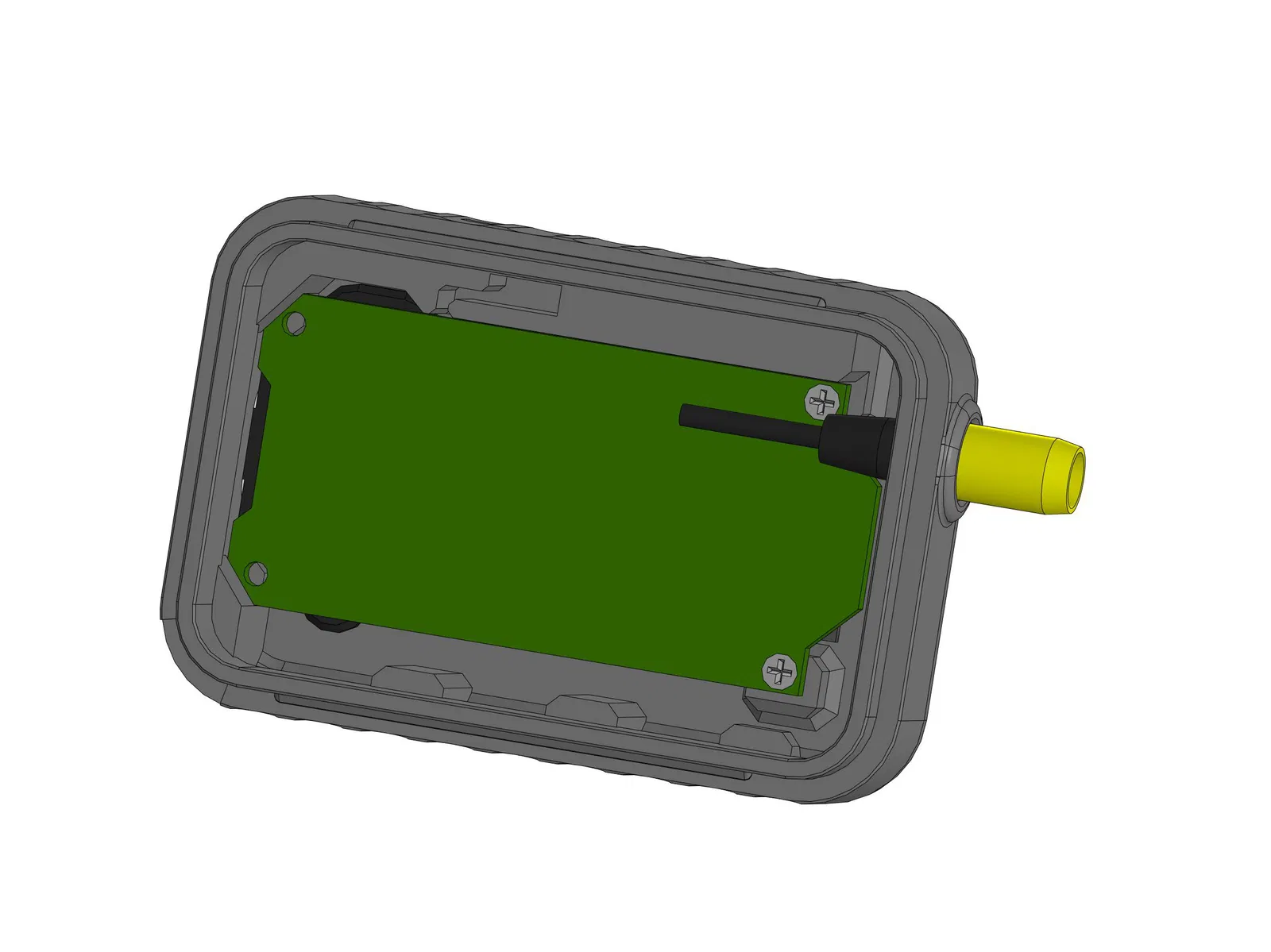

4. Căn chỉnh bo mạch fakeTec cho khớp với lỗ cổng USB và các gờ định vị, sau đó ấn vào.

5. Cố định bo mạch bằng hai ốc vít.

6. Lắp và siết chặt đầu nối SMA.

7. LẮP ĂNG-TEN VÀO!

8. Hàn pin vào bo mạch.

9. Đặt miếng đệm vào và luồn dây qua các khe hở.

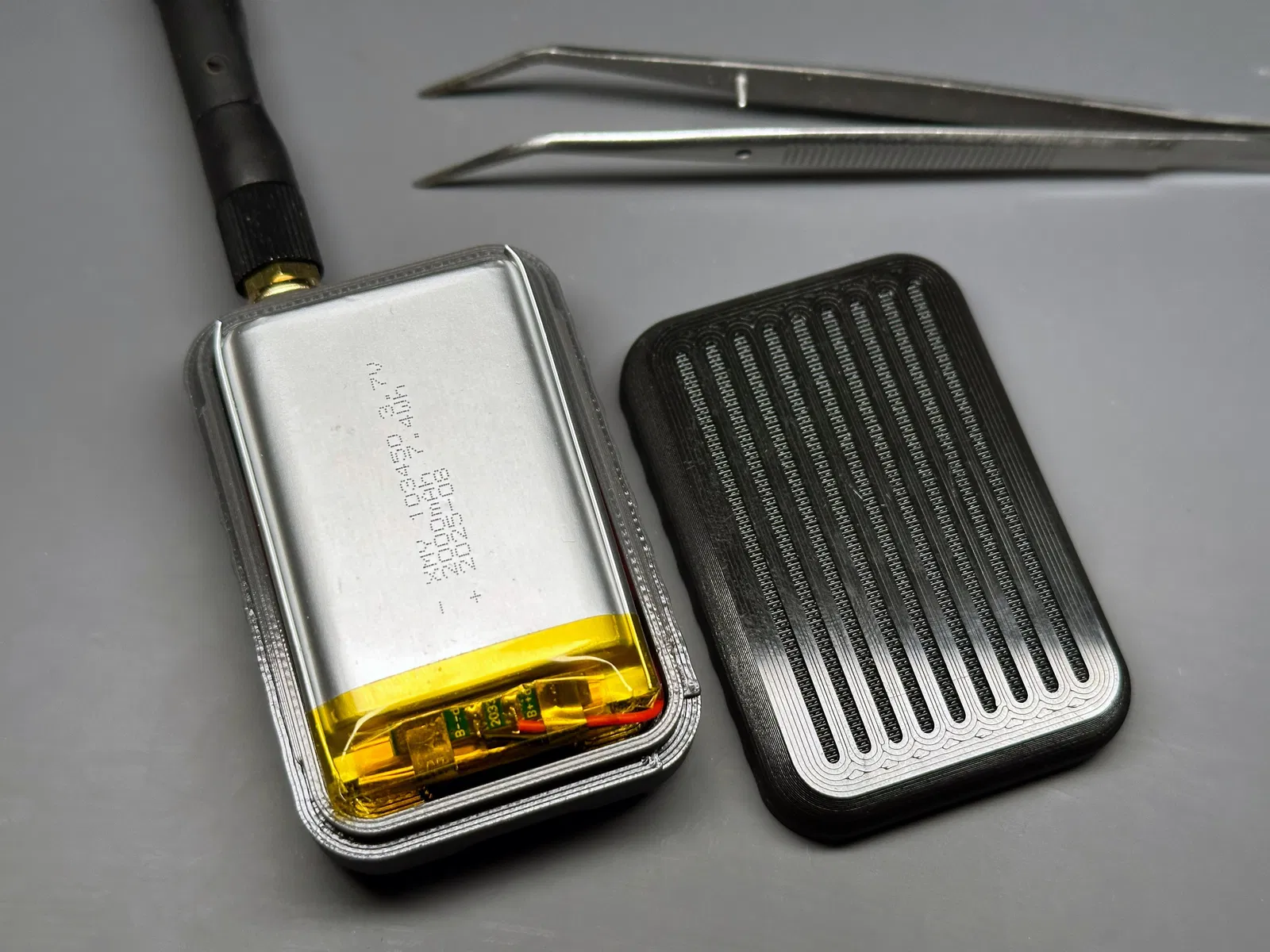

10. Đặt pin vào và đóng nắp lưng lại.

Mẹo nhỏ.

Tùy thuộc vào độ chính xác của máy in, các lỗ bắt ốc hoặc lỗ LED có thể cần khoan lại một chút cho vừa vặn. Hãy dùng mũi khoan 1mm đến 1.5mm cho ốc vít kích thước 1.5mm - 1.7mm. Nếu nắp lưng bị lỏng, bạn có thể giảm kích thước của nó đi vài phần trăm khi in.

Nhật ký thay đổi

25.02.2026 - v1.0 ra mắt lần đầu.

KHÔNG DÙNG CHO MỤC ĐÍCH THƯƠNG MẠI!
