Giá đỡ và bộ tổ chức dụng cụ Philips OneBlade phong cách KCD2

Giá đỡ inventory KCD2 cho Phillips OneBlade

Mình cực kỳ phấn khích khi giới thiệu góc nhìn của mình về cuộc thi thiết kế Philips OneBlade & KCD2. Bộ giá đỡ này được lấy cảm hứng rõ rệt từ giao diện inventory trong trò chơi huyền thoại của Séc là Kingdom Come: Deliverance II. Thay vì Henry (Jindra), giờ đây bạn có thể đặt chiếc OneBlade (Jednočepelák) yêu quý của mình lên bệ vinh quang. Bạn đã có một chiếc hộp đựng thời trang cho OneBlade, giờ là lúc để có một "điện thờ" chăm sóc bản thân thật oai vệ. Mình đã cố gắng hết sức để tái tạo trung thực thiết kế inventory trong game, đồng thời vẫn đảm bảo tính thực dụng và khả năng in ấn tốt. Nếu bạn cần các file thiết kế .f3z (Fusion 360), hãy tải xuống file .zip bên dưới hoặc nhắn tin trực tiếp cho mình, mình rất sẵn lòng chia sẻ để các bạn remix.

Thiết kế & chi tiết

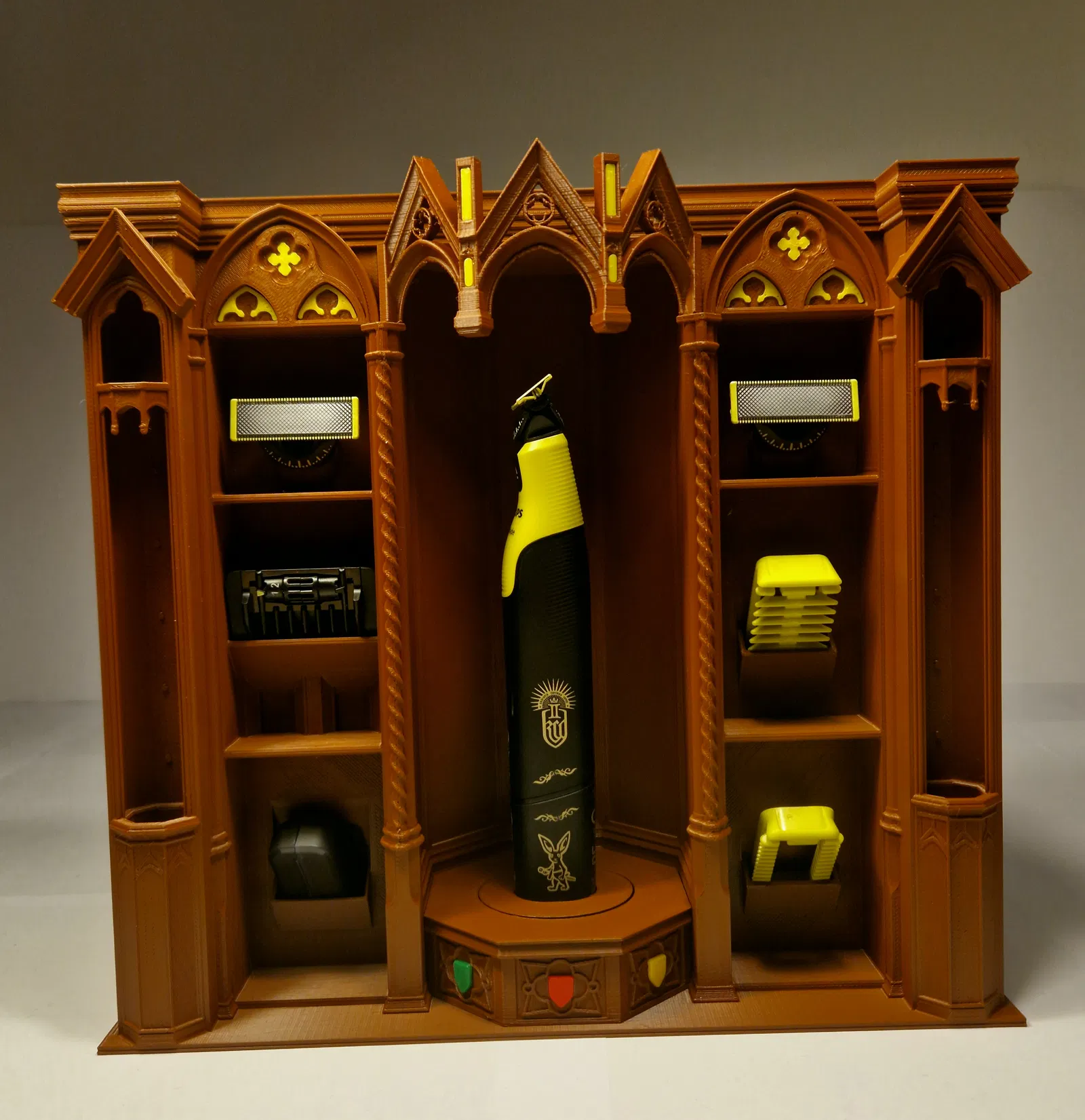

• Giá đỡ và bộ tổ chức thời trang cho Philips OneBlade.
• Đế xoay, lấy cảm hứng từ cơ chế trong game, sử dụng bạc đạn tích hợp in-ngay-khi-in (print-in-place).
• Chỉ cần in 3 phần chính, lắp ráp kiểu "khớp nối" vừa vặn hoàn hảo.
• Có các chi tiết màu sắc tùy chọn, in riêng biệt và dán vào.

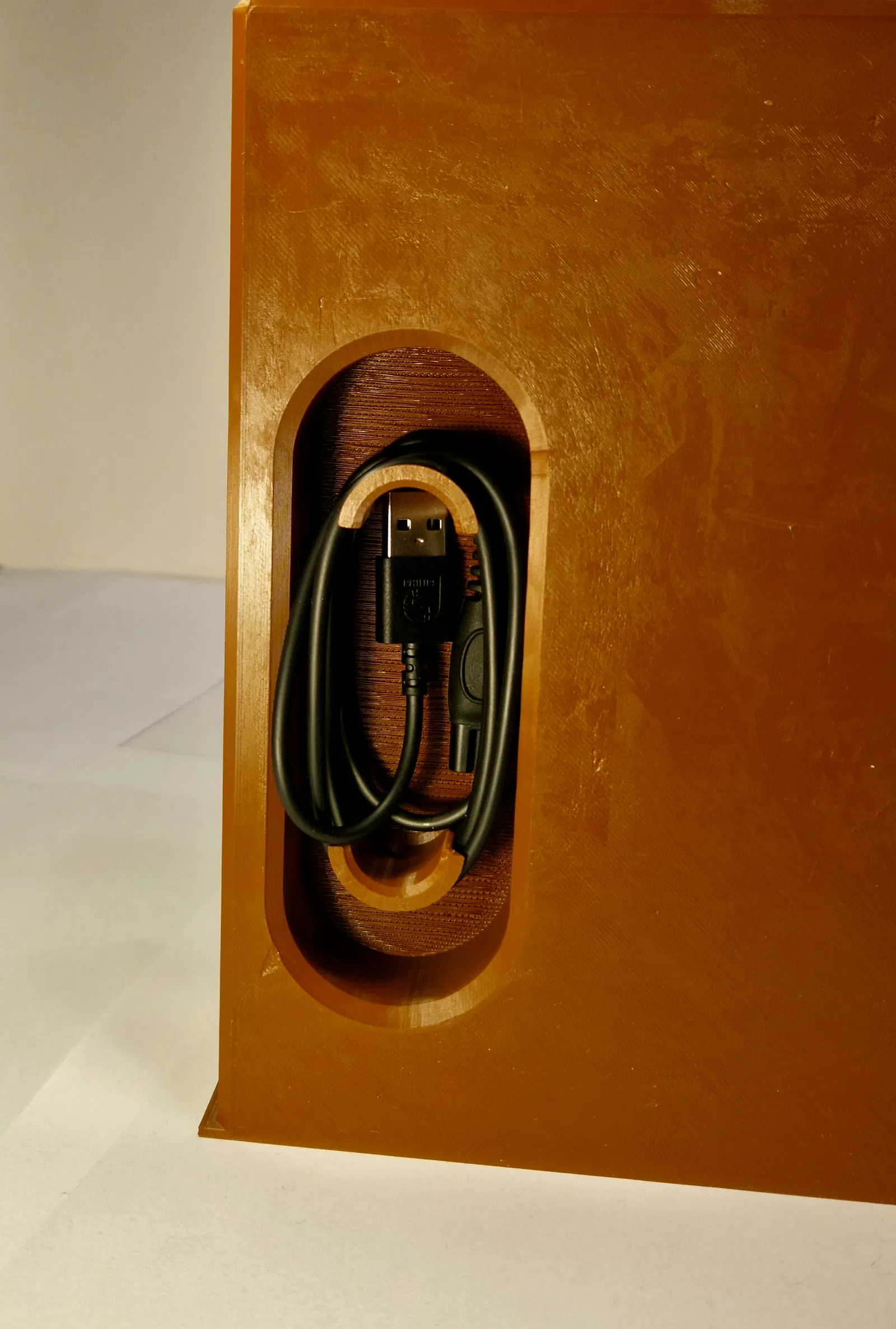

• Khoang chứa đồ vừa vặn cho tất cả phụ kiện OneBlade, bao gồm cả dây sạc.

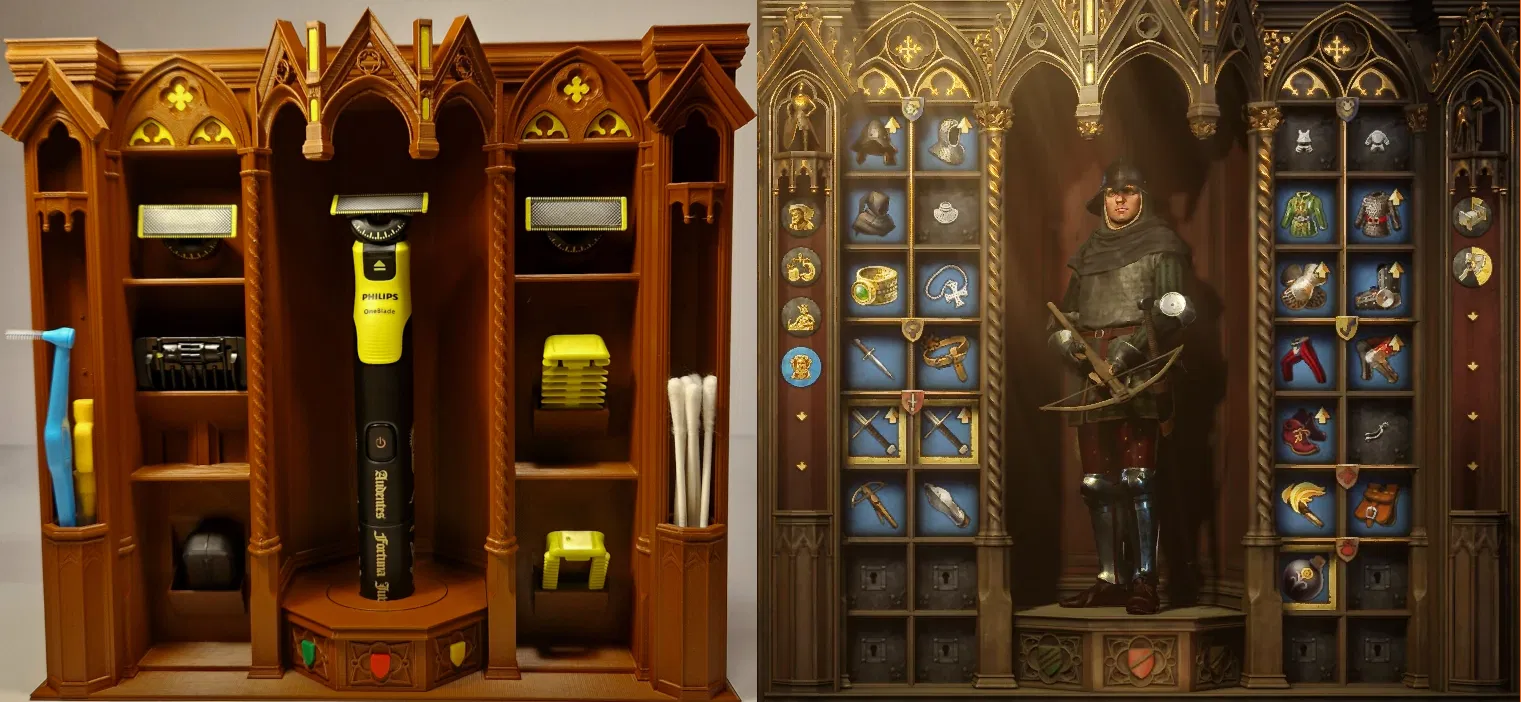

• Bản sao trung thực của thiết kế inventory thời trung cổ.

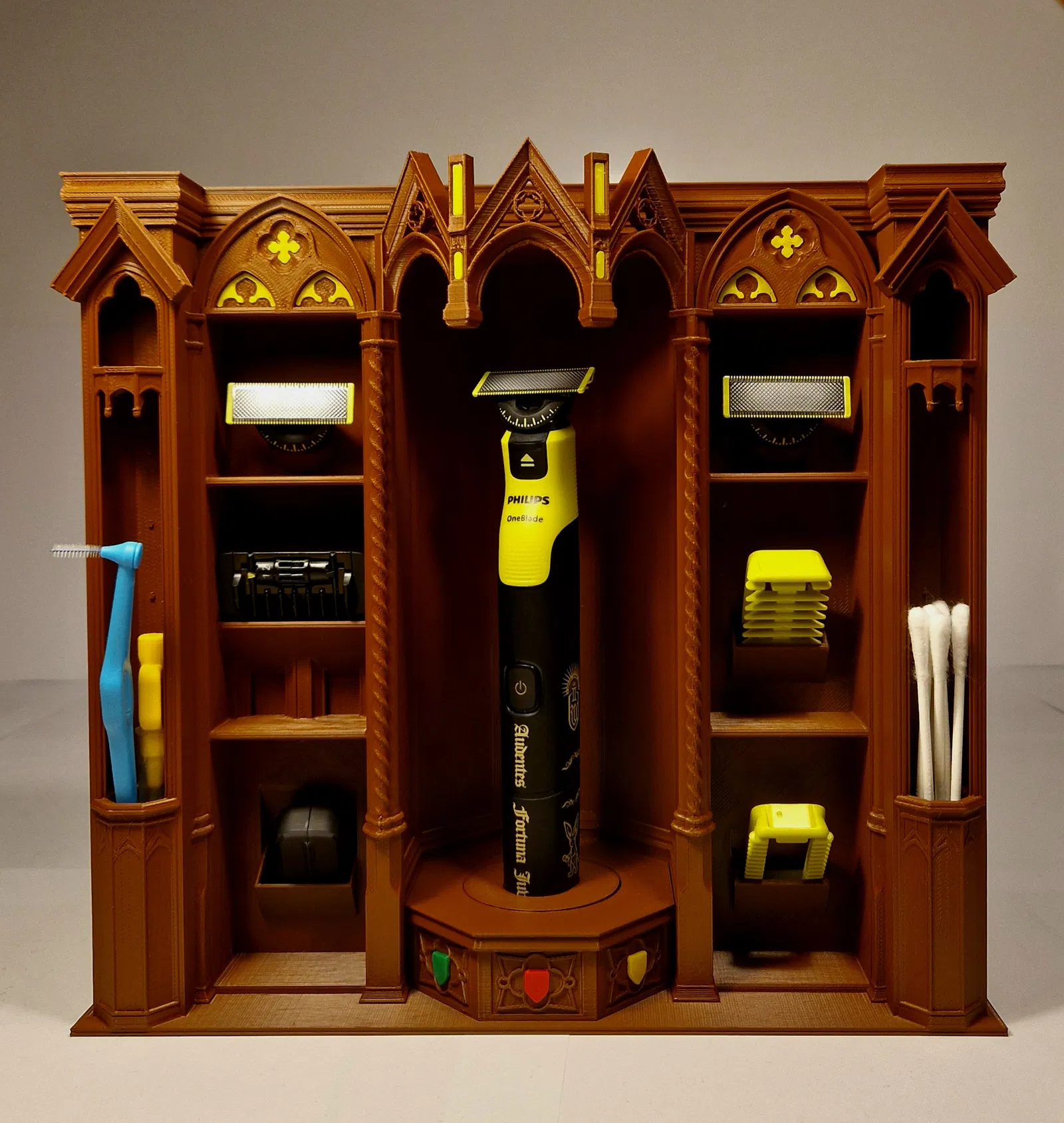

• Chỗ chứa thêm cho các vật dụng nhỏ (bông tăm, bàn chải nhỏ,...).

⚙ Các tùy chọn mô hình

1. Mô hình có màu với đế xoay: Dành cho in đơn sắc, bao gồm toàn bộ mô hình được chia thành các phần: Inventory chính, đế và vương miện, tất cả không bao gồm 13 chi tiết trang trí. Các chi tiết này nằm trong file riêng và dùng để in bằng màu khác. Để tham khảo màu sắc, hãy xem ảnh mô hình.
   • Đế có hai phiên bản:

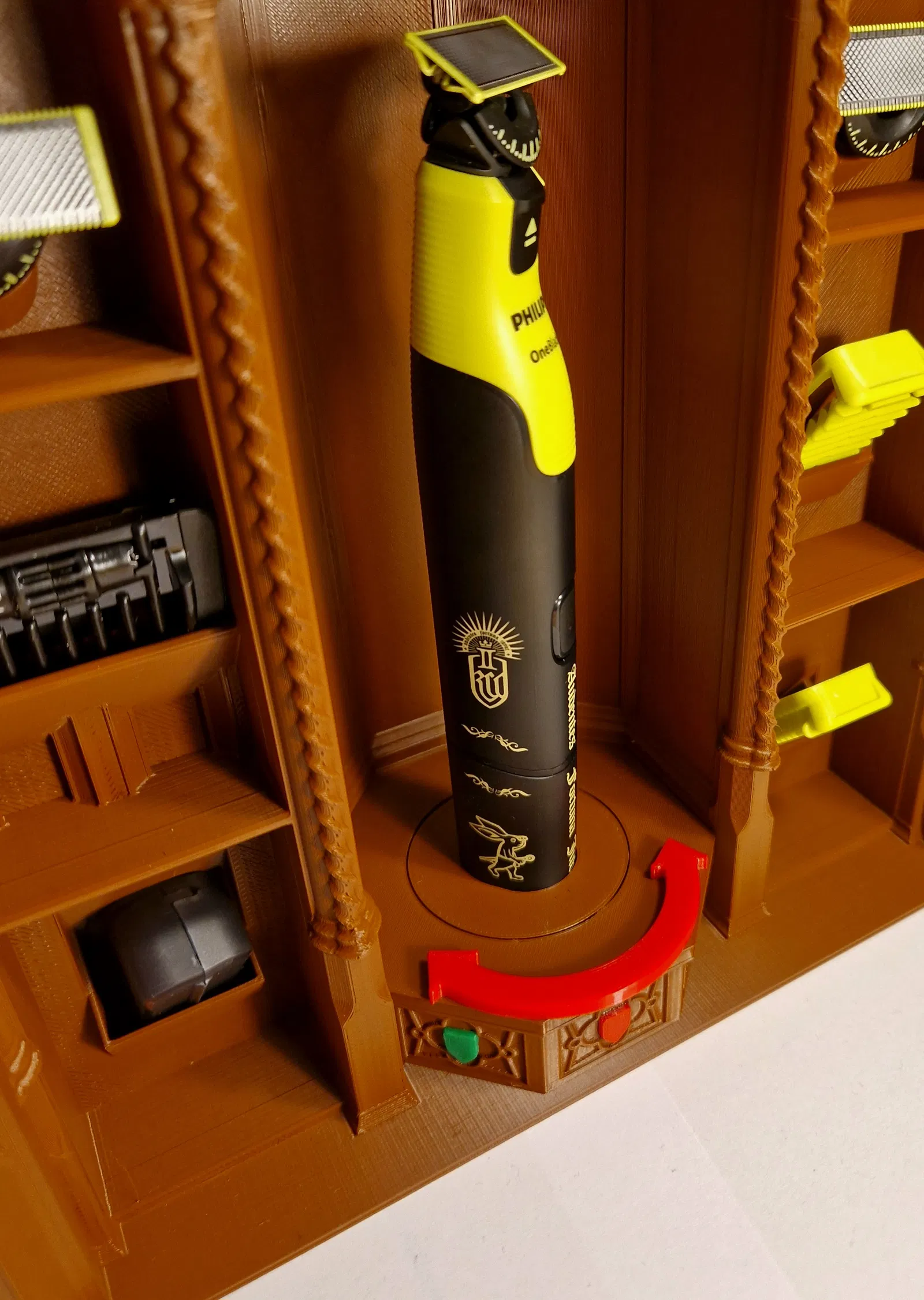

     • Xoay - tích hợp bạc đạn print-in-place. Cho phép bạn xoay OneBlade trên bệ giống như xoay nhân vật trong game.
     • Cố định - giá đỡ cứng cáp, vừa vặn.
2. Mô hình đơn giản: Mô hình đầy đủ với tất cả 13 chi tiết được đính kèm. Phù hợp nếu bạn muốn tự sơn các chi tiết màu hoặc in đa màu.

❕Hướng dẫn in ấn

• Tốt nhất nên in tất cả các bộ phận bằng PLA (nâu/đen/giả gỗ) với chiều cao lớp in và đường kính vòi phun tiêu chuẩn (0.4mm). Các chi tiết không đòi hỏi độ phân giải quá cao.
• Phần chính/inventory:
  • Thời gian in khá lâu, khoảng 380g với 2 đường viền (perimeter) và 5% infill (nếu nhựa của bạn hơi trong suốt, hãy cân nhắc tăng thêm viền cho đẹp hơn).
  • Không cần support.
  • Đặt nằm ngửa khi in.
    • Kích thước 207,5 x 224 mm, vừa với hầu hết các máy in, bao gồm cả Prusa MK series.
    • Mẹo: tắt skirt (thiết lập bằng 0) nếu nó gây lỗi khi slice.
  • Khuyên dùng keo dán (gluestick) trên bàn in mịn hoặc bàn in satin sạch. Vì bản in lớn và phẳng, có nguy cơ bị cong mép.
  • Sử dụng nhiệt độ bàn in cao hơn, +5°C hoặc tốt nhất là +10°C để bám dính tốt hơn. Nên kiểm tra bản in sau khoảng 4 giờ.
  • Cẩn thận khi gỡ bản in lớn khỏi bàn, nên tháo bàn in ra rồi uốn nhẹ thay vì dùng dao cạo sắc.
• Đế:
  • In với phần bạc đạn hướng xuống dưới.
  • Infill tiêu chuẩn 15%.
  • Khuyên dùng support nếu in phiên bản xoay. Chỉ vẽ thủ công cho các viên bi của bạc đạn. KHÔNG dùng chế độ support "everywhere" vì sẽ làm hỏng cơ chế bên trong.
• Vương miện:
  • Tốt nhất in ở vị trí hướng ra trước với support thủ công hoặc đầy đủ.

🔩Hướng dẫn lắp ráp

• Tất cả các bộ phận sử dụng khớp cài.
• Bắt đầu với đế (bất kỳ phiên bản nào), đẩy vào khoang chính từ phía trước khoảng 1 cm. Khi đã vào hết, nhấn mạnh tay xuống mặt bàn cho đến khi nghe tiếng "tách". Các khớp cài bên trong sẽ giữ chặt, nên hãy lưu ý một khi đã lắp là rất khó tháo ra.
• Sau đó là vương miện, chỉ cần trượt vào các lỗ định sẵn ở phần trên cùng.

⚠ Lưu ý tương thích

• Model này được tạo ra cho Philips OneBlade 360 Qp4631/65.

📜Credits

• Kiểm tra các file Fusion 360 tại trang web của mình. "Bůh to žádá!"
• Cảm ơn Wojta đã cho mình mượn chiếc OneBlade bản giới hạn để chụp ảnh.
• Sau hàng giờ liền làm CAD, giờ "Mám docela hlad" (mình đói bụng quá).
