Mô hình SPEEA Stove (Thùng phuy đốt rác)

Đây là mô hình tỉ lệ 1/12 của chiếc lò sưởi SPEEA (hay còn gọi là thùng phuy đốt rác) mà Morris Adams & Tom McCarty đã chế tạo khi SPEEA, đại diện cho các Kỹ sư và Kỹ thuật viên của Công ty Boeing, tham gia cuộc đình công ngày 9 tháng 2 năm 2000.

Có hai phiên bản thùng phuy: một phiên bản có khắc chữ SPEEA ở mặt trước và một phiên bản không khắc chữ.

Thiết lập in:

• Chiều cao lớp in (Layer height): 0.20mm hoặc 0.16mm
• Vị trí đường nối (Seam position): Phía sau
• Hỗ trợ (Supports): Không cần

Phiên bản nắp Mk 2.2 không mở lên được.
Phiên bản nắp Mk 2 có thể mở lên một chút nếu bạn muốn, nhưng nó sẽ không chịu được việc đóng mở liên tục.

Phần nắp hơi lỏng một chút so với thân thùng. Nó có thể tự giữ nhưng bạn cũng có thể chấm thêm một ít keo 502 để cố định.

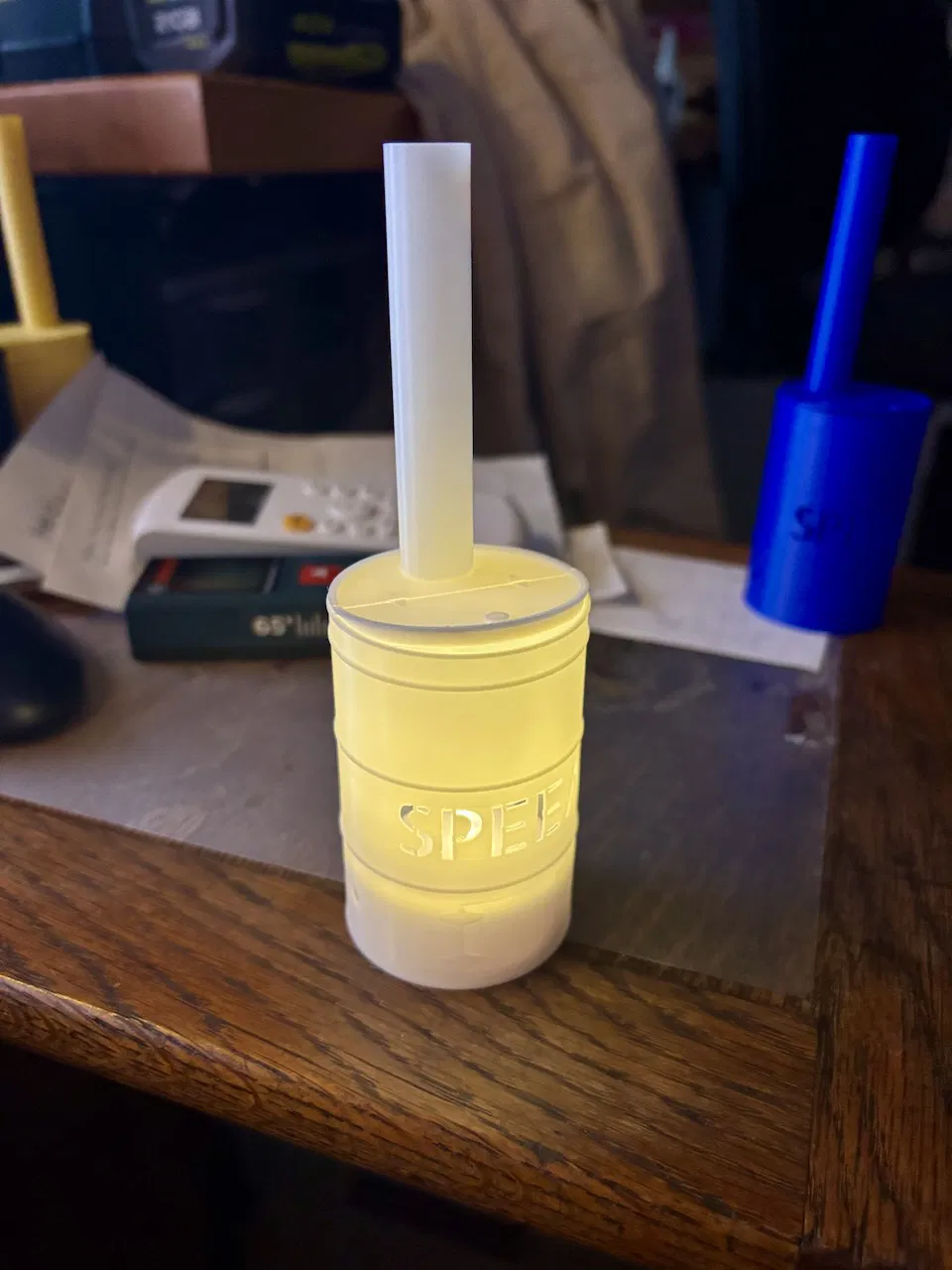

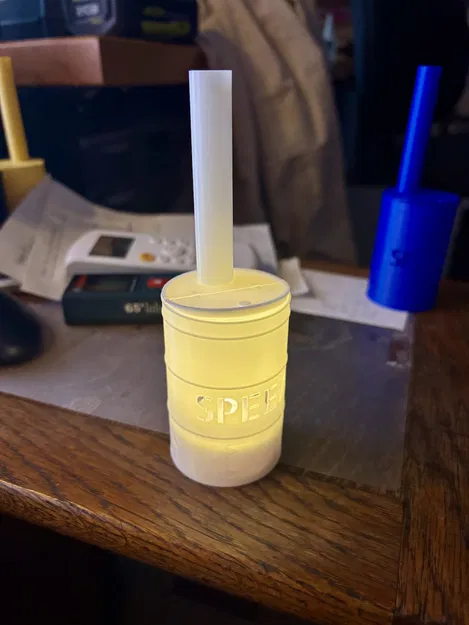

Để có hiệu ứng đẹp nhất, hãy đặt một đèn trà LED nhấp nháy vào bên trong và đặt lên bàn làm việc của bạn. Tôi nghĩ mình không cần phải nhắc, nhưng: TUYỆT ĐỐI KHÔNG ĐƯỢC ĐỐT LỬA THẬT TRONG CÁI THÙNG PHUY NÀY!

Mất khoảng 70 phút để in trên máy Bambu A1 và tốn 6.31m / 18.98 g nhựa in.

Kích thước:

• Chiều cao: 5-¾ inch
• Chiều rộng: 2-7/8 inch

File thiết kế đầy đủ:

Tôi đã cố gắng giữ đúng thiết kế được mô tả trong tài liệu “How we built the SPEEA Stove.”

Bạn cũng có thể đọc thêm trong cuốn sách của Tom: Picket Line: No Nerds - No Birds The strike that grounded Boeing's planes

Thiết kế đầy đủ có trên OnShape: https://cad.onshape.com/documents/58fdae9b603bd3e60c29cfa3/w/ab9dffc4b712cbfbd6f34727/e/1dc464dd507d3c8669eb8e3c?renderMode=0&uiState=68a0d1c30d3f452397483e8d

Lưu ý: Thiết kế này ban đầu là kích thước thật – tôi đã phải phóng to một số bộ phận để có thể in được. Khi bạn xuất file, bạn cần chỉnh tỉ lệ (scale) về 8.33% (tức là 1/12) hoặc bất kỳ tỉ lệ nào bạn muốn.

– No Nerds, No Birds –

Nhật ký cập nhật:

2025.08.18:

• Cập nhật Thùng phuy SPEEA lên Mk2.1 -- Đổi font chữ sang Vtg Stencil DIN Type A để tránh lỗi mất các chi tiết bên trong chữ A và P. Phần "bản lề" được làm dày hơn một chút để trông rõ ràng hơn.
• Cập nhật Nắp lên Mk2.2 – "Bản lề" được làm dày hơn để cứng cáp hơn. "Bản lề" giờ đây dày bằng toàn bộ độ sâu của nắp (giúp nó chắc chắn hoàn toàn). (Cảm ơn @Smileynulk)
