Mô hình bo mạch mẫu CYD (Cheap Yellow Display) hỗ trợ thiết kế vỏ hộp

Mô hình bảng mạch mẫu CYD (Cheap Yellow Display) cho thiết kế và lắp ráp

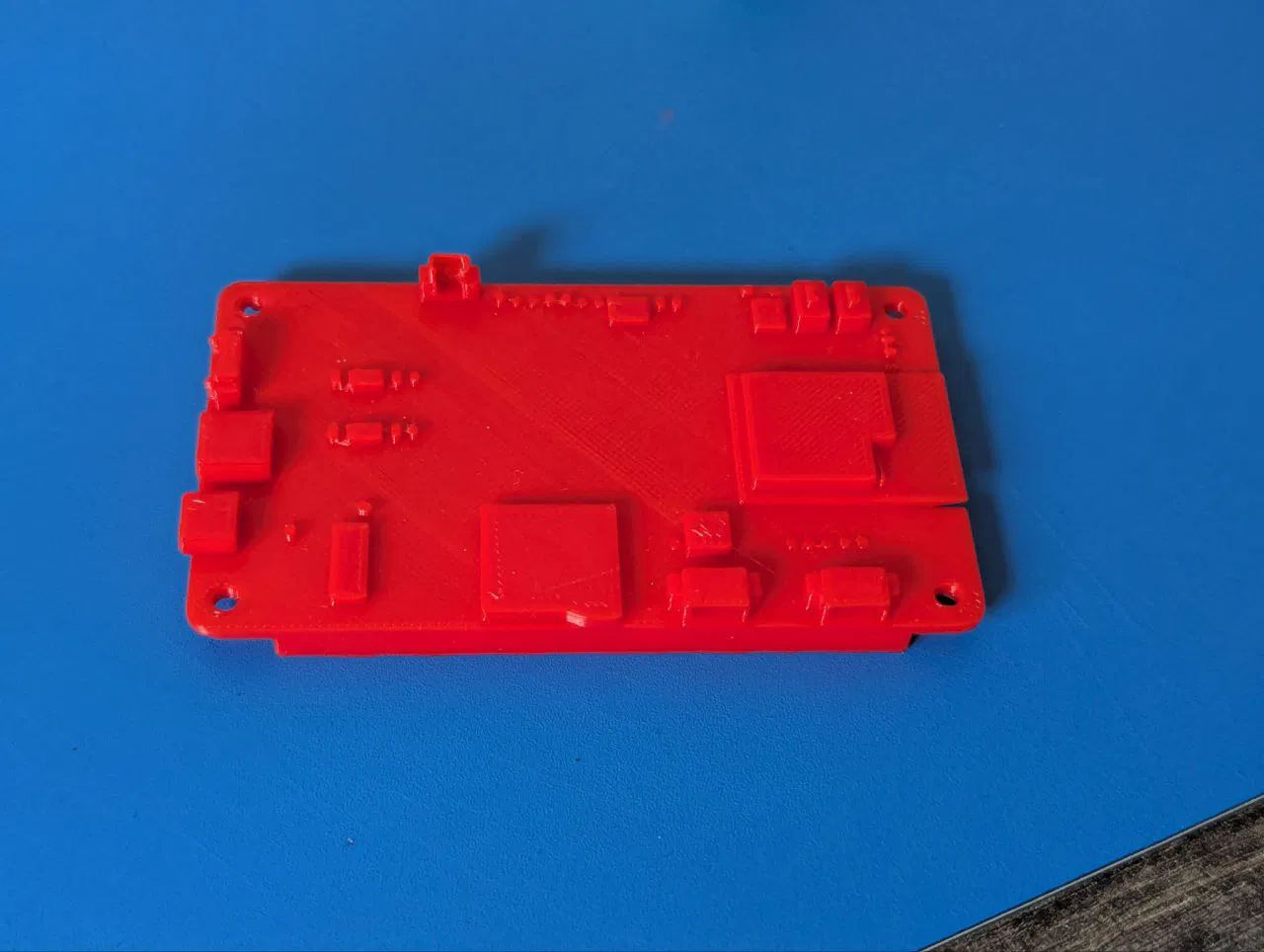

Đối với những anh em đam mê điện tử và in 3D, việc thử nghiệm lắp ráp vỏ hộp cho các dự án luôn là bước quan trọng nhưng cũng tốn nhiều thời gian. Mô hình CYD mock board này được thiết kế như một bản sao kích thước chuẩn của dòng màn hình Cheap Yellow Display (CYD) phổ biến. Thay vì cứ phải cầm bo mạch thật đắt tiền đi đo đạc hay lo sợ làm hư hỏng linh kiện trong quá trình căn chỉnh, anh em chỉ cần in mẫu nhựa này ra. Đây là giải pháp cực kỳ tiện lợi giúp bạn kiểm tra độ khớp của các lỗ bắt vít, vị trí cổng cắm USB và không gian chứa màn hình trước khi lắp đặt sản phẩm thật.

Việc sử dụng mẫu giả lập (mock board) giúp anh em tiết kiệm đáng kể chi phí rủi ro và tăng độ chính xác cho thiết kế case. Nhờ mô hình nhựa này, bạn có thể dễ dàng đánh giá độ dày, các điểm tì của vỏ hộp và vị trí các linh kiện trên bo mạch một cách trực quan nhất. Nó rất phù hợp cho những bạn đang bắt đầu thiết kế project IoT hoặc các hệ thống điều khiển thông minh sử dụng màn hình LCD này. Chỉ với vài gam nhựa PLA, anh em đã có trong tay một công cụ hỗ trợ thiết kế chuyên nghiệp không thua gì các kỹ sư điện tử.

Thông tin chi tiết và lưu ý khi in 3D:

• Tính năng: Mô phỏng chính xác kích thước, vị trí các cổng kết nối và điểm bắt vít của bo mạch Cheap Yellow Display.
• Lợi ích: Hỗ trợ đắc lực cho việc thiết kế vỏ hộp (case) in 3D, giúp tối ưu hóa không gian lắp ráp.
• Vật liệu khuyên dùng: Nhựa PLA là lựa chọn tốt nhất vì độ cứng cao, dễ in và ít bị co rút, giúp mô hình đạt độ chính xác kích thước tốt nhất.
• Lưu ý in 3D: Nên chọn độ phân giải layer height từ 0.16mm đến 0.2mm để đảm bảo các chi tiết nhỏ như cổng USB và lỗ bắt vít được in rõ nét.
• Độ bền: Không cần quá quan tâm đến infill, chỉ cần để ở mức 15-20% là đủ cứng cáp cho mục đích ướm thử nghiệm.
• Lưu ý sử dụng: Sau khi in xong, hãy vệ sinh các cạnh dư thừa nếu có để việc lắp vào case thử nghiệm được trơn tru hơn.

Tóm lại, nếu bạn đang lên kế hoạch làm vỏ bảo vệ cho dự án sử dụng CYD, đừng bỏ qua việc in thử mô hình này trước khi bắt tay vào thiết kế bản vẽ cuối cùng nhé!
