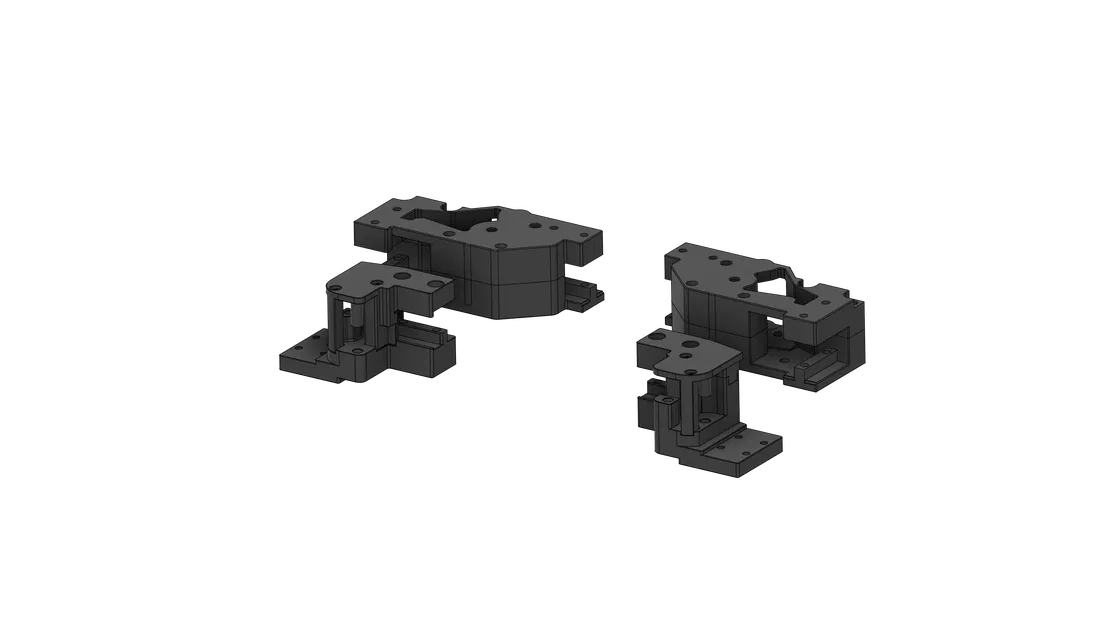

Nâng cấp Sovol SV08 lên đai 9mm & Double Shear *chưa qua kiểm nghiệm*

CÁC CHI TIẾT NÀY CHƯA ĐƯỢC KIỂM TRA

Video hướng dẫn sẽ sớm ra mắt ngay khi mình có thời gian hoàn thiện máy in Để không bỏ lỡ video, hãy đăng ký kênh trên YouTube nhé!

Các phần là bản remix từ iEBPO - mình không thể đính kèm trực tiếp vào bài đăng này vì vấn đề bản quyền - mình nghĩ gom tất cả vào đây sẽ hợp lý hơn là tách lẻ ra gây khó hiểu cho anh em.

Các chi tiết được chỉnh sửa để sử dụng chốt 5x35mm tại các vị trí lắp pulley hoặc idler. Anh em hãy đảm bảo máy in và nhựa của mình đã được calibrate chuẩn để các chốt có độ khít cần thiết nhé!

Phần đế động cơ (motor mount) được tích hợp sẵn hệ thống double shear cho bạc đạn F695ZZ. Bắt buộc phải sử dụng động cơ có trục dài!

Các đế động cơ và khớp XY (trừ bộ tăng chỉnh dây đai) đều dùng heat insert, không dùng ốc M3/M4 thường.

Thiết lập in (theo kiểu Voron) ABS hoặc ASA 4 wall 4 lớp top & bottom 35% gyroid infill In tất cả các chi tiết đã chỉnh sửa theo đúng hướng. Cần có support cho khớp XY và phần trên của đế động cơ.

BOM (Danh sách vật tư)

Hiện tại mình chưa thể liệt kê chính xác số lượng và độ dài các loại ốc khác, nhưng đa phần sẽ tận dụng lại ốc zin của máy. Mình khuyên anh em nên mua sẵn một bộ ốc M3/M4 với nhiều độ dài khác nhau như bộ này.

Để kết nối motor mới vào hệ thống dây điện cơ bản, anh em cần xác định đúng thứ tự chân cắm (pinout). Dây có thể nối bằng đầu cos mới hoặc hàn trực tiếp. Khi dùng đầu nối (jst ph 2.0), anh em nhớ chuẩn bị thêm kìm tuốt dây và kìm bấm cos.

*Tất cả link sản phẩm đều là affiliate - mình sẽ nhận được một khoản hoa hồng nhỏ khi anh em mua qua link mà không tốn thêm chi phí nào!
