Hộp Nhỏ Gọn Cho Mô-đun GPS NEO-6M

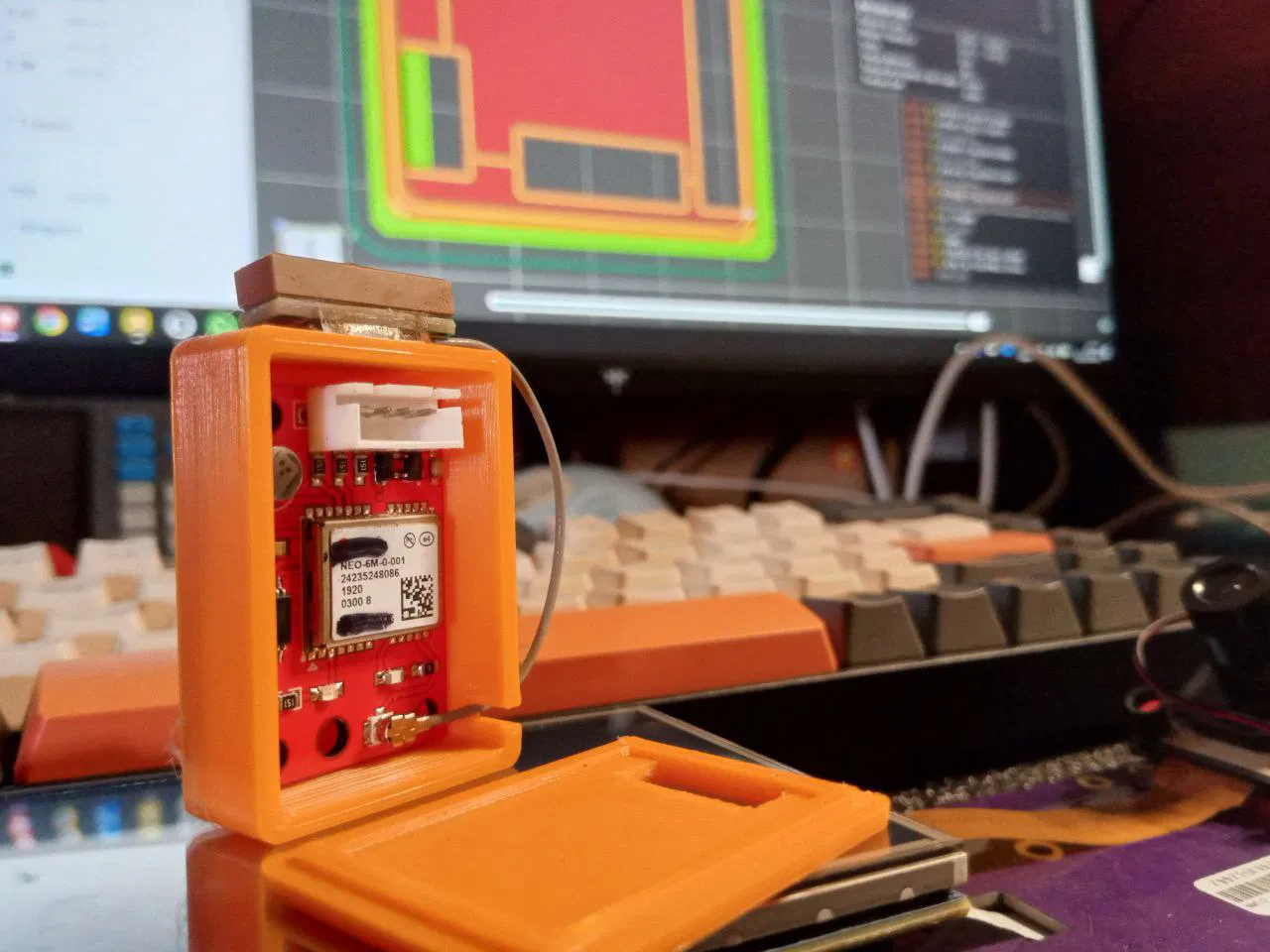

Mình thiết kế chiếc hộp nhỏ gọn và tiện dụng này để chứa mô-đun GPS NEO-6M phổ biến (phiên bản mạch đỏ). Đây là lựa chọn lý tưởng để tích hợp an toàn vào các dự án điện tử, robot hoặc hệ thống định vị sử dụng ESP32, Arduino hoặc Raspberry Pi.

Các đặc điểm chính:

• Thiết kế hai mảnh: Gồm đế chính và nắp đậy dạng khớp (hoặc trượt) giúp dễ dàng đóng mở.

• Giá đỡ ăng-ten tối ưu: Thiết kế cho phép cố định ăng-ten gốm ở mặt trên bên ngoài. Điều này cực kỳ quan trọng để đảm bảo ăng-ten có tầm nhìn tốt với vệ tinh và bắt tín hiệu nhanh hơn mà không bị nhiễu bởi vỏ hộp.

• Quản lý dây cáp: Các khe hở được bố trí hợp lý để đi dây cáp ăng-ten U.FL và dễ dàng truy cập vào đầu nối JST hoặc các chân nguồn/dữ liệu (TX/RX).

• Kích thước chuẩn xác: Các gờ giữ bên trong giúp cố định bảng mạch PCB chắc chắn mà không cần dùng thêm vít.

Thông số in khuyến nghị (Print Settings):

• Chất liệu: PLA là đủ dùng cho các dự án trong nhà, nhưng mình khuyên dùng PETG hoặc ABS nếu thiết bị phải để ngoài nắng hoặc ở môi trường nhiệt độ cao (ví dụ như để trong xe).

• Chiều cao lớp (Layer height): 0.2 mm là độ phân giải lý tưởng, cân bằng tốt giữa chất lượng và thời gian in.

• Mật độ in (Infill): 15% - 20% là quá đủ rồi.

• Hỗ trợ (Supports): Không cần dùng support nếu bạn đặt bề mặt phẳng của mô hình xuống bàn in.

• Hướng đặt: Nên in với mặt phẳng lớn nhất nằm ở phía dưới.

Hy vọng chiếc hộp này sẽ hữu ích cho các dự án Maker của mọi người! Nếu bạn in xong, nhớ chia sẻ "Makes" để mình cùng xem với nhé!
