Đế bảo vệ Zenza Bronica ETRS ETRSi
Phần đế bảo vệ tiện dụng dành cho dòng máy Zenza Bronica ETRS / ETRSi, giúp tăng độ bám tay và che chắn phần đáy máy. Thiết kế có sẵn các vị trí lỗ cho ngăn pin và tay cầm, hỗ trợ lắp thêm ốc vít để đảm bảo an toàn tuyệt đối khi sử dụng.
Mô tả

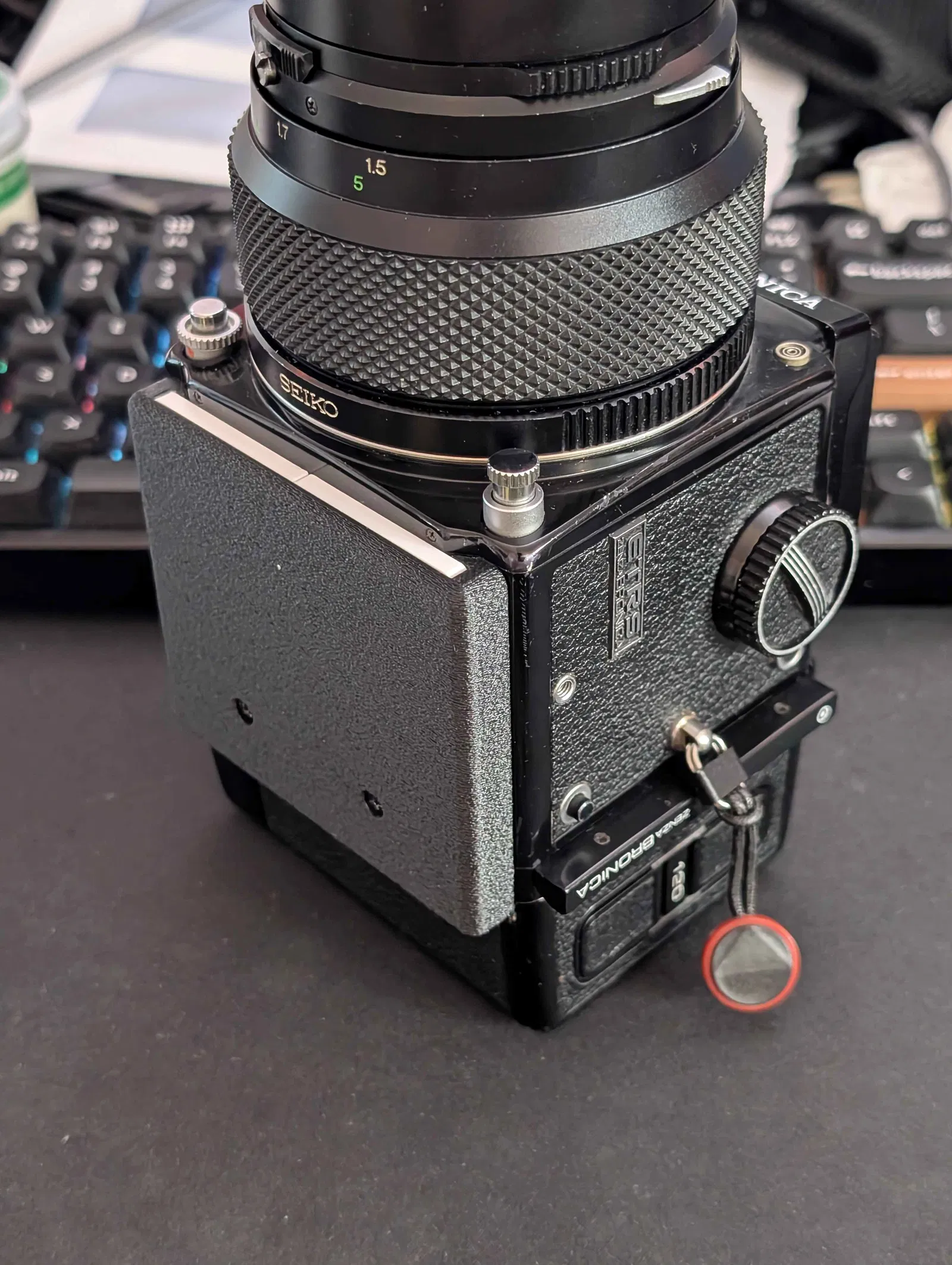

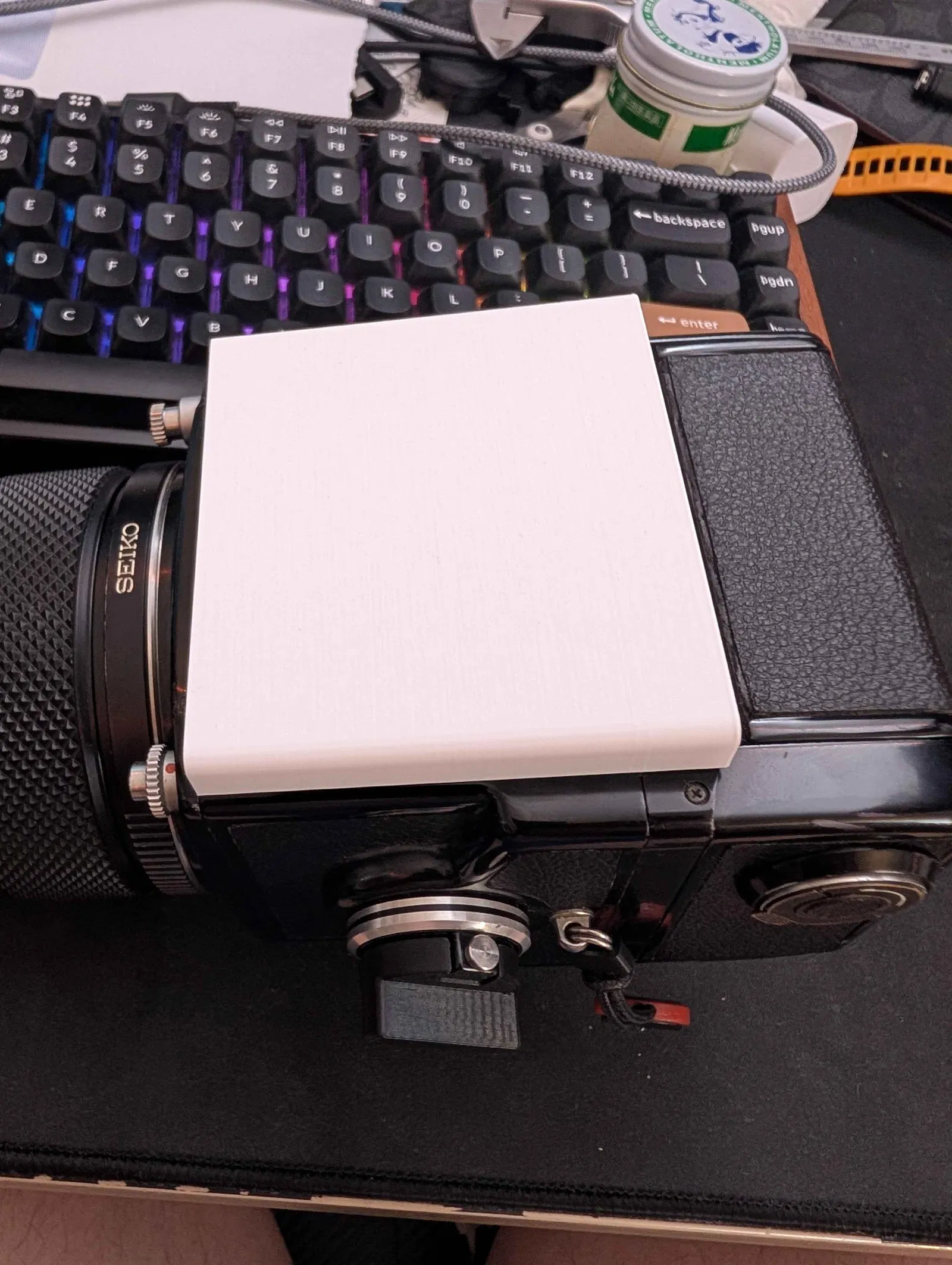

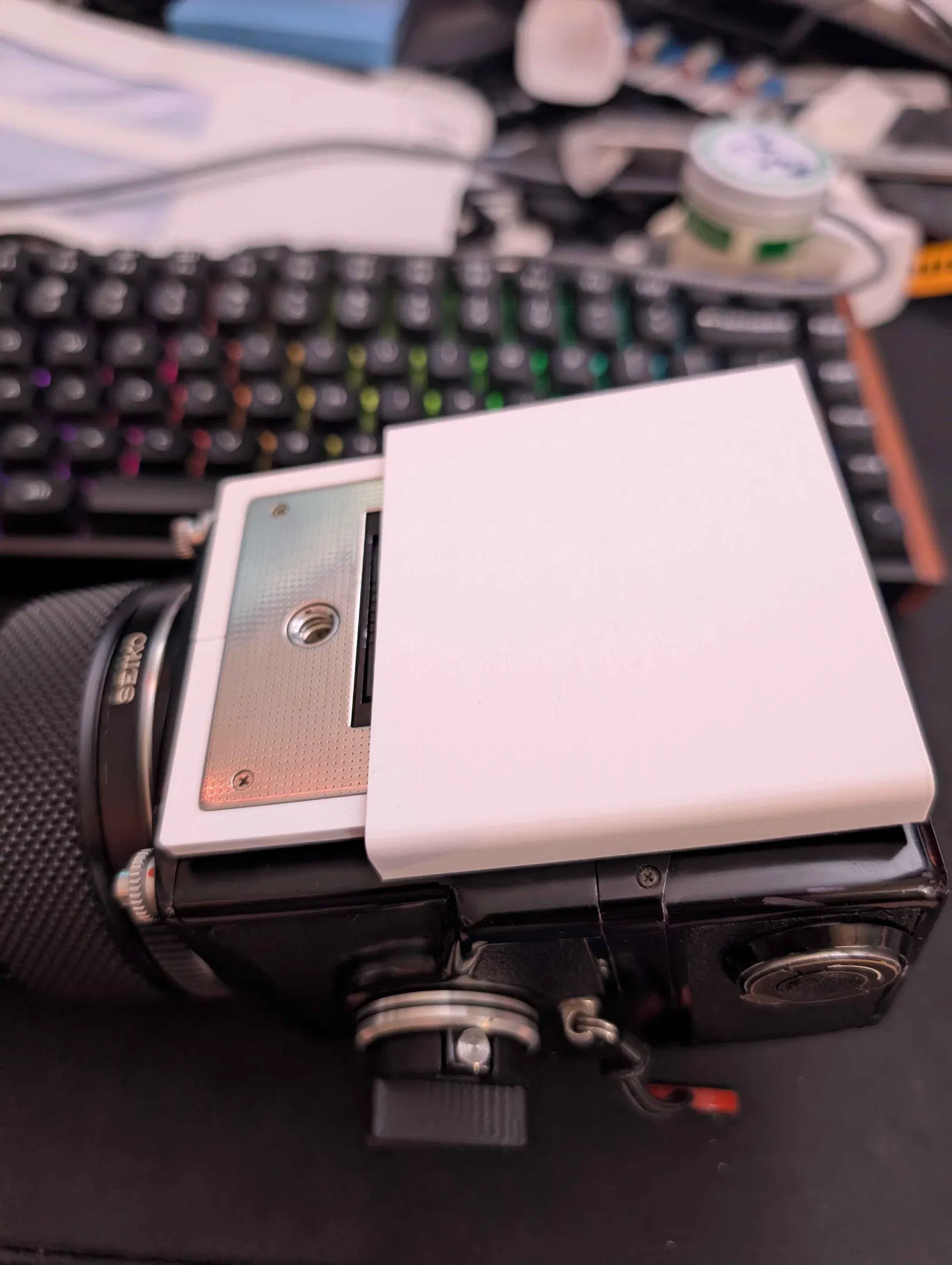

Đây là phần đế bảo vệ cho dòng máy ảnh Zenza Bronica ETRS / ETRSi (mình không chắc ETR có dùng được không), đi kèm hai ngàm dạng chữ C để kẹp chặt vào thân máy.

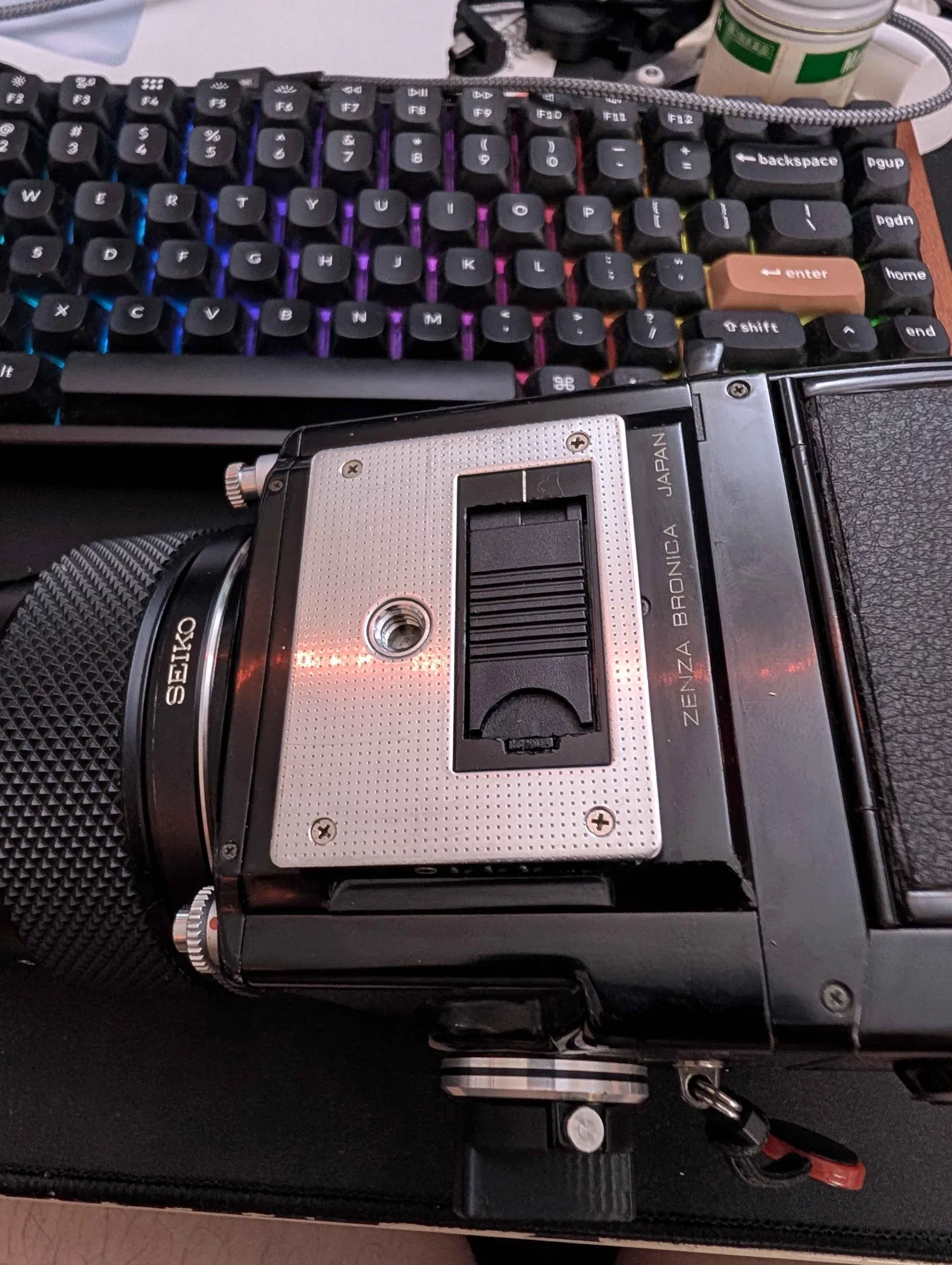

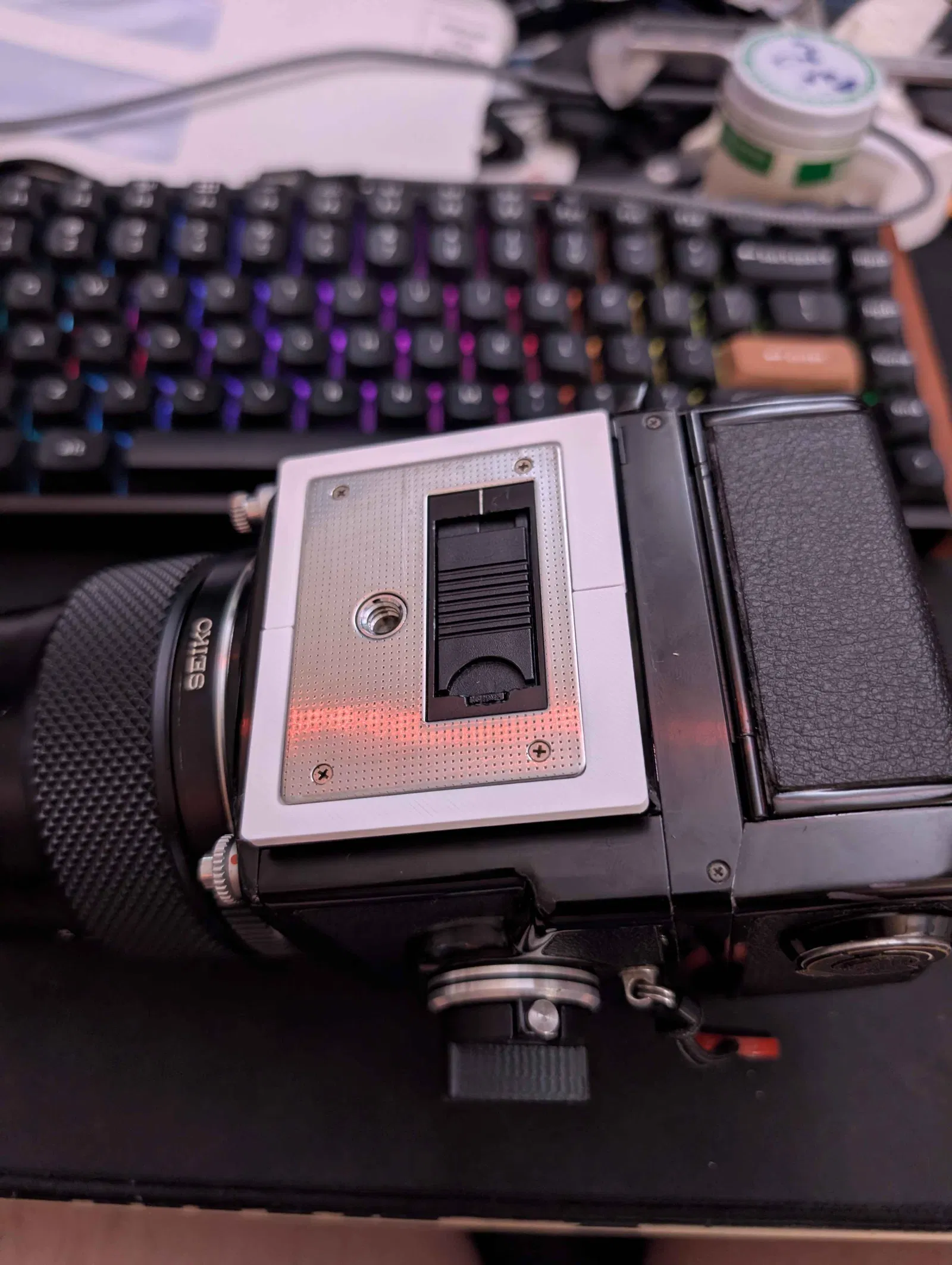

Phần đế này sẽ che đi tấm đáy kim loại, đồng thời có chừa sẵn các lỗ cho tay cầm (speed grip) và ngăn chứa pin. Bạn có thể dùng mà không cần ốc vít hay heat insert, nhưng tốt nhất đừng quá tin tưởng vào độ chắc chắn nếu không bắt ốc cố định.
Cấu hình in đề xuất:
- 3 Wall loops (tường bao).
- Sử dụng tính năng Fuzzy skin (bề mặt nhám) cho mặt đáy của đế, tránh in lên phần đường ray.
- Nên dùng nhựa Matte (nhựa mờ) để tăng độ bám, nhưng nếu đã dùng Fuzzy skin thì độ bám đã rất ổn rồi.
Danh sách linh kiện (BOM):
- (2x) 4.2mm OD x 3mm M3 heat insert.
- (2x) 3mm M3 screw (mình dùng loại đầu bằng, bạn nên ưu tiên loại ốc có thiết kế low profile).
Bạn có thể xem file CAD trên Onshape tại đây: https://cad.onshape.com/documents/2170d68f64975700b190821a/w/3794d0ae21904c8c3cc137a6/e/8aaa271f248c00f38cee252d?renderMode=0&uiState=69aa7314ab3c36c987d19084
