Mô hình ray trượt ngăn kéo V2 - Thiết kế chuẩn cho DIY

Ray trượt ngăn kéo mẫu V2 - Thiết kế cơ khí chuẩn xác

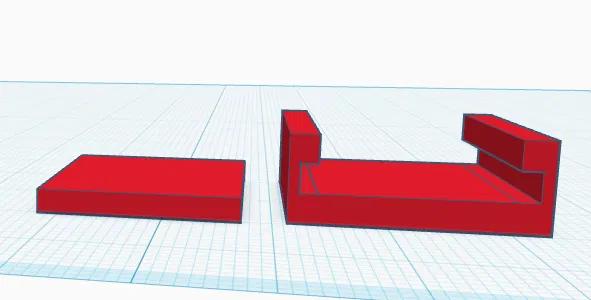

Đây là mô hình ray trượt ngăn kéo (Drawer Track V2) được thiết kế đặc biệt để phục vụ công tác kiểm tra kỹ thuật và thử nghiệm cơ chế chuyển động cho các món đồ nội thất tự làm tại nhà. Bộ mẫu này bao gồm hai phần tách biệt: một thanh trượt cơ sở có gờ định hướng và một miếng đệm tương thích, giúp bạn hình dung và kiểm chứng độ chính xác trước khi tiến hành in 3D các chi tiết lớn hơn cho thực tế. Thiết kế này hướng đến những người yêu thích lắp ráp, sửa chữa hoặc muốn tự chế tạo hệ thống hộc tủ, ngăn kéo mini một cách chuyên nghiệp và mượt mà nhất.

Khi sử dụng mẫu này, bạn có thể dễ dàng kiểm tra độ dung sai (tolerance) và khả năng tương thích giữa các bề mặt trượt. Việc in thử các mẫu nhỏ như thế này cực kỳ quan trọng để tránh lãng phí nhựa khi in toàn bộ hệ thống ngăn kéo lớn. Nhờ đó, bạn sẽ nắm bắt được máy in của mình đạt độ mịn đến mức nào, từ đó đưa ra những điều chỉnh thông số phần mềm slicer sao cho khớp nối giữa hai thành phần đạt độ rơ lý tưởng nhất, giúp ngăn kéo đóng mở dễ dàng mà không bị kẹt cứng.

Các tính năng và lưu ý khi in 3D mẫu ray trượt:

• Thiết kế tối ưu: Dạng chữ C lồng ghép giúp cố định hướng di chuyển của ngăn kéo, tránh hiện tượng trượt ra ngoài khỏi quỹ đạo.
• Chất liệu gợi ý: Nên sử dụng PLA nếu bạn chỉ cần in thử nghiệm độ khớp, hoặc dùng PETG nếu muốn độ bền cao và khả năng chống mài mòn tốt hơn cho các lần đóng mở lâu dài.
• Thông số in: Khuyên dùng chiều cao lớp (layer height) từ 0.16mm đến 0.2mm để đảm bảo bề mặt tiếp xúc giữa các chi tiết được nhẵn mịn nhất, giảm thiểu ma sát.
• Lấp đầy (Infill): Chỉ cần đặt ở mức 15-20% là đủ để đảm bảo độ cứng vững cho cấu trúc này, không cần thiết phải in đặc hoàn toàn gây tốn kém.
• Kiểm tra dung sai: Nếu hai mảnh quá chặt, hãy tăng giá trị 'Horizontal Expansion' trong slicer thêm khoảng 0.05mm đến 0.1mm cho lần in kế tiếp.
• Định hướng: Khi in, bạn nên đặt mặt phẳng tiếp xúc lớn xuống bàn in để không cần dùng tới vật liệu hỗ trợ (support), giúp tiết kiệm thời gian hậu kỳ.

Sử dụng mẫu này không chỉ là một bài tập thực hành kỹ năng in 3D cơ bản mà còn là cách thông minh để bạn xây dựng tư duy kỹ thuật. Chúc các bạn có những bản in thành công và ứng dụng hiệu quả vào dự án nội thất của mình!
