Các linh kiện nâng cấp cho bộ đùn Sovol SV06

Mặc dù mình cực kỳ thích bộ đùn (extruder) truyền động trực tiếp bánh răng hành tinh của Sovol SV06 và đã lắp nó cho khá nhiều máy in khác, nhưng một vài linh kiện gốc đi kèm theo đầu in của SV06 hay các file có sẵn trên GitHub của Sovol lại chưa thực sự tốt.

Đầu tiên, cái ống dẫn gió làm bằng nhựa đúc đi kèm với đầu in SV06 bị cong vênh rất tệ chỉ sau vài lần in bằng nhựa PETG. Ngay cả khi in lại file từ GitHub của Sovol bằng nhựa PETG thì vẫn gặp vấn đề tương tự, nhất là khi in PETG, ABS hoặc bất kỳ loại nhựa nào cần nhiệt độ cao hơn PLA. Mình cũng đã thử in các ống dẫn gió này bằng nhựa ABS, dù chúng giữ được hình dạng tốt hơn nhưng lại bị cháy sém và giòn sau vài lần in.

Tệ hơn nữa là phần giá đỡ quạt làm mát nằm ngay bên dưới bộ đùn. Giá đỡ gốc thường bị xệ xuống theo thời gian, nhất là khi dùng bàn nhiệt 100 độ C. Khi giá đỡ bắt đầu xệ, quạt thổi sẽ làm mát nhầm cả đầu phun (nozzle) và khối nhiệt (heat block). Nếu để tình trạng này kéo dài, quạt thậm chí còn va vào vật thể đang in.

Mình đã di chuyển chiếc máy Anet A8 Plus có gắn bộ đùn SV06 vào trong buồng kín đặt ở gara để in các loại vật liệu có mùi và độc hại hơn. Đã có lúc mình nghĩ đến việc tháo bỏ hoàn toàn quạt làm mát vì máy đó chủ yếu chỉ in ABS và PA6-CF, nhưng vì mình thường xuyên thay đổi vị trí và sử dụng máy cho nhiều dự án với vật liệu khác nhau, nên mình muốn các linh kiện này phải bền bỉ và cứng cáp hơn.

Trước đây mình thường in các ống dẫn gió bằng nhựa ABS cho tất cả bộ đùn SV06. Mình cũng đã chỉnh sửa lại giá đỡ quạt bằng cách thêm các cấu trúc gia cố để chống xệ, cách này khá hiệu quả ngay cả khi in bằng nhựa PETG để đồng bộ màu sắc với máy.

Vì gần đây mình bắt đầu in PA6-CF trên con A8 Plus, mình quyết định in lại toàn bộ các linh kiện này bằng nhựa PA6-CF, ít nhất là cho cái máy chuyên in các loại vật liệu nhiệt độ cao và độc hại.

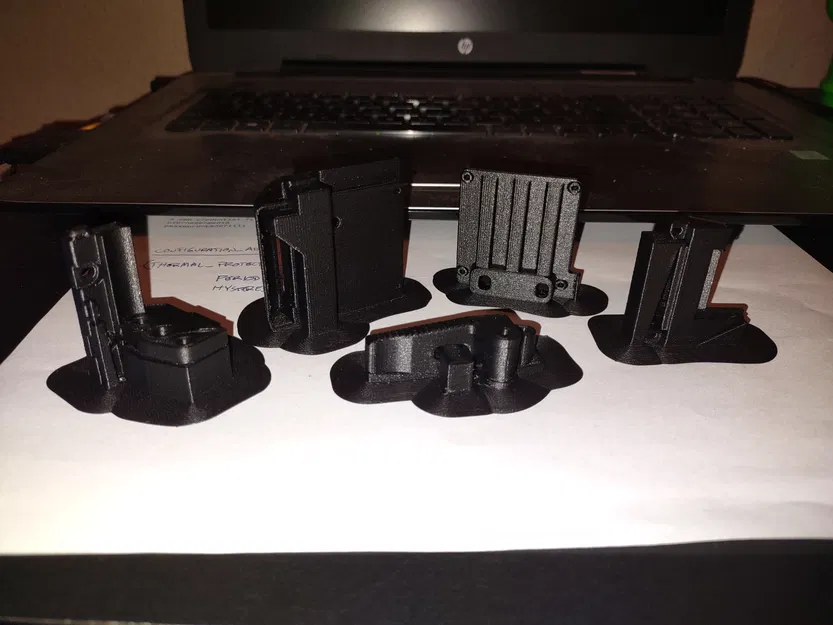

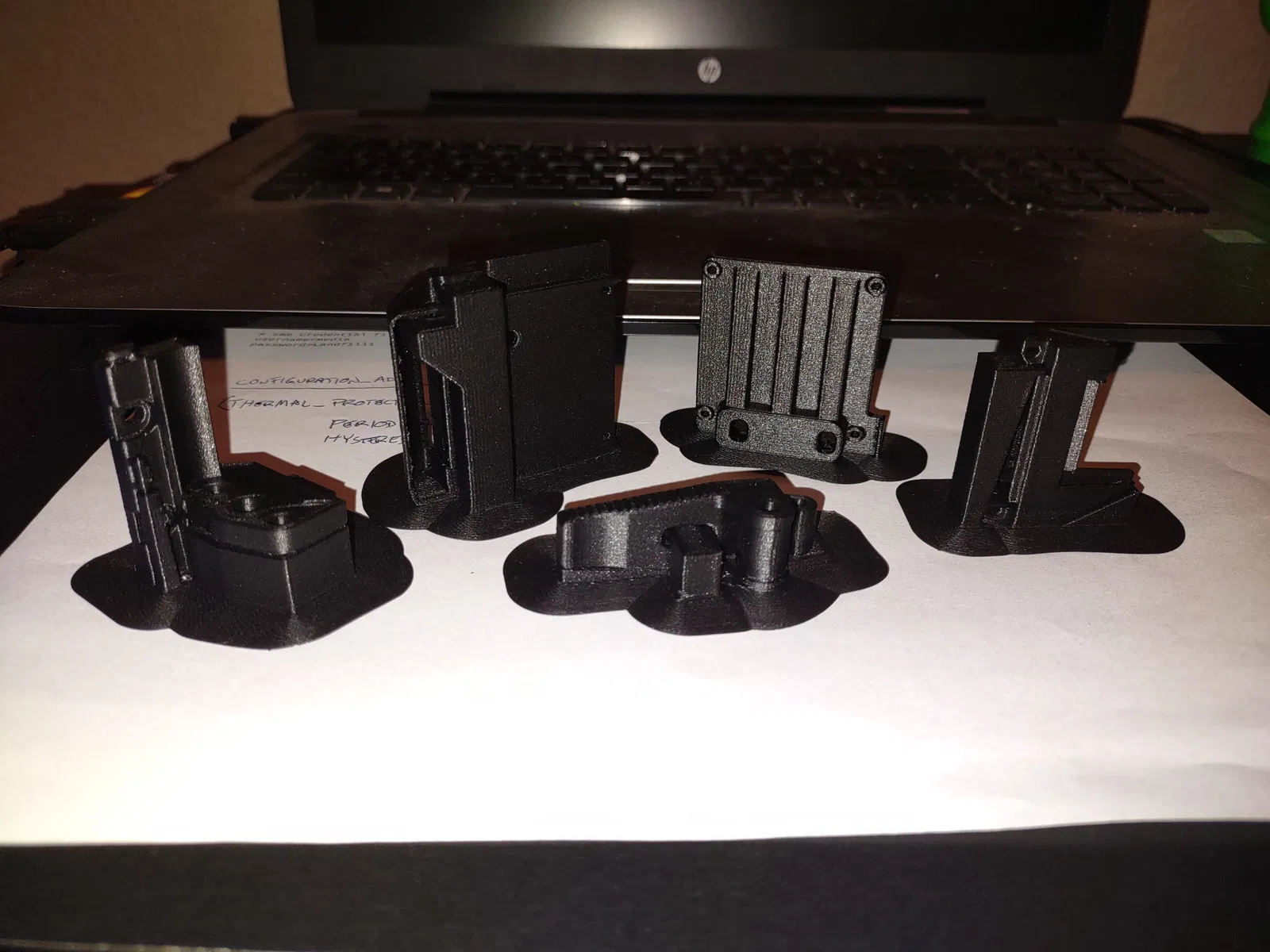

Các linh kiện mình chia sẻ ở đây nếu cần support thì mình đã tự tạo thủ công trong file model rồi. Riêng giá đỡ quạt làm mát là linh kiện duy nhất không cần và cũng không được tích hợp support. Mình in tất cả các linh kiện theo hướng mặc định trong file STL mà không dùng thêm support từ phần mềm cắt lớp (slicer), nhưng có dùng thêm lớp brim 10mm. Mình in trên mặt kính và dùng keo xịt tóc Aquanet để đảm bảo độ bám dính.

Các model gốc được dùng để cải tiến các linh kiện này nằm tại GitHub của Sovol SV06: https://github.com/Sovol3d/SV06-Fully-Open-Source
