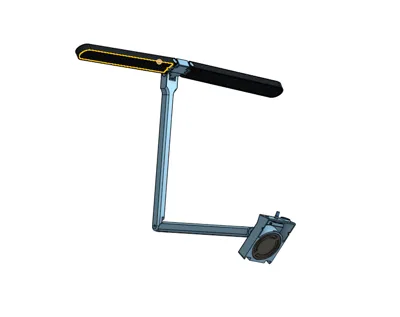

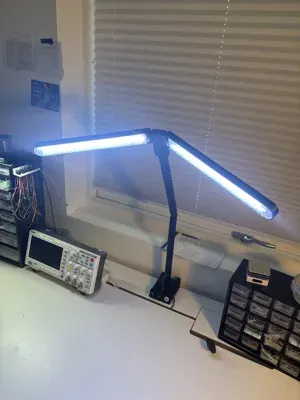

Đèn bàn / Lightbar tối giản tự chế

Dưới đây là danh sách các tính năng nổi bật:

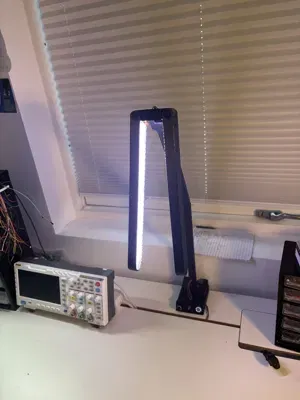

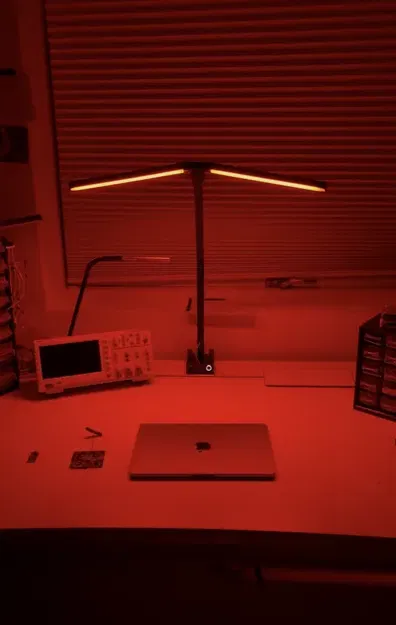

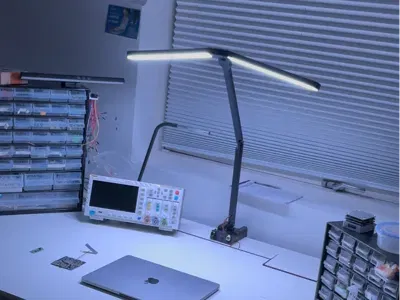

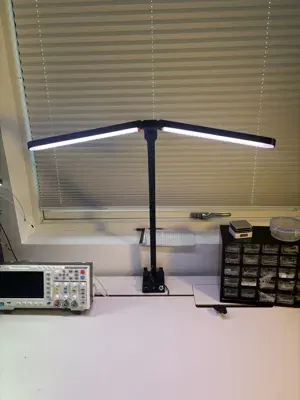

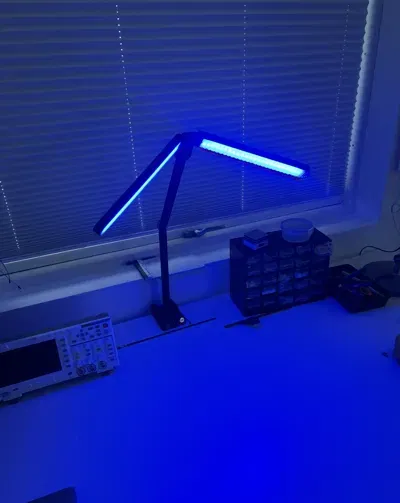

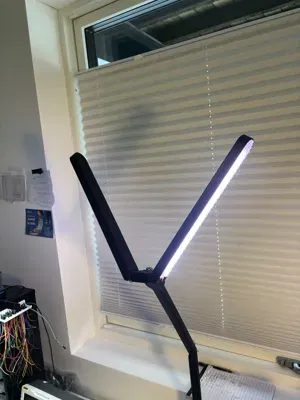

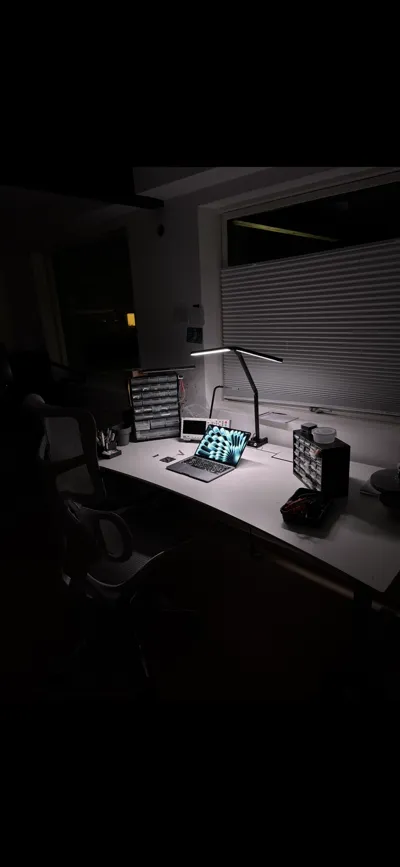

Xem trước nhanh tại đây: (6)Neo (@real_ne00) | TikTok

• Đèn có thể điều chỉnh độ sáng
• Tùy chọn bất kỳ màu nào (8 bit * 3)
• Các màu cài sẵn (chỉ cần giữ nút nguồn)
• Hơn 20 chế độ sáng cài sẵn cực đẹp
• Nút bật/tắt cho cảm giác bấm cực đã
• Hiệu ứng hoạt ảnh khi khởi động và tắt đèn (mượt mà)
• Mã nguồn đã được tạo sẵn và miễn phí trên GitHub (link ở bên dưới)
• Chi phí tự làm rất rẻ

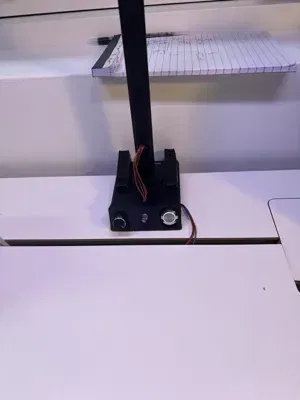

Các kỹ năng / công cụ bạn cần để thực hiện dự án này:

Để in, mình dùng máy Bambu Lab A1 và các chi tiết lắp vừa khít. Bạn sẽ cần máy hàn và thiếc hàn cơ bản. Đồng hồ vạn năng (không bắt buộc nhưng rất hữu ích).

Danh sách linh kiện cần mua:

(Tất cả đều có thể đặt hàng trên AliExpress - nếu link lỗi, hãy comment để mình cập nhật sớm nhất nhé :))

• Biến trở (Potentiometer): 5PCS 15mm Shaft 3Pin
• Kẹp bàn (Modular Clamp): Xem tại MakerWorld (Bạn cần cỡ H55 hoặc tùy độ dày của bàn + 22, dài 60 mm)
• Nút bấm (On/Off): Nút nhấn kim loại chống nước (Chọn loại 16 mm 5v Momentary self-reset)
• Keo dán: Nên mua ở tiệm gần nhà, keo trên AliExpress thường không tốt.
• Bộ mã hóa quay (Rotary encoder): 2Pcs KY-040 360°
• Arduino Nano: Arduino Pro Nano 3.0 Mini / Type-C (Nên mua loại chưa hàn sẵn chân)
• Nguồn điện: Không dùng cổng USB A vì tối đa chỉ 2A 5V. Hãy dùng nguồn 5V có công suất từ 35W trở lên. Link tham khảo (Chọn loại 5V 6A hoặc 8A để đảm bảo an toàn, nhớ chọn phích cắm phù hợp).
• Dây điện: Dây 3 lõi 17 AWG cho đèn LED, dây 28 AWG cho Arduino và cảm biến.
• Dải đèn LED: WS2812B 5V (Loại 1m 96 LED IP65).
• Perfboard: Bảng mạch đục lỗ 2x8cm
• Bấc hút thiếc: Lưới hút thiếc
• Ốc cấy nhiệt (Brass insert M2): Link sản phẩm (Chọn loại M2 L2 OD3).
• Vít M2 25mm: Link sản phẩm
• Long đền (Washer): Link sản phẩm

Hướng dẫn và mã nguồn:

• Mã nguồn: Lightbar Github
• Sơ đồ đấu dây:
  • Biến trở → Arduino A4
  • Nút bấm đèn → Arduino D6
  • Nút bấm → Arduino D7
  • Rotary encoder DT → Arduino D6
  • Rotary encoder CLK → Arduino D2
  • Rotary encoder SW → Arduino D3
  • Chân LED Neopixel → Arduino D8

Sơ đồ này tuy chưa đẹp mắt lắm nhưng bạn xem video là sẽ hiểu ngay thôi :)
