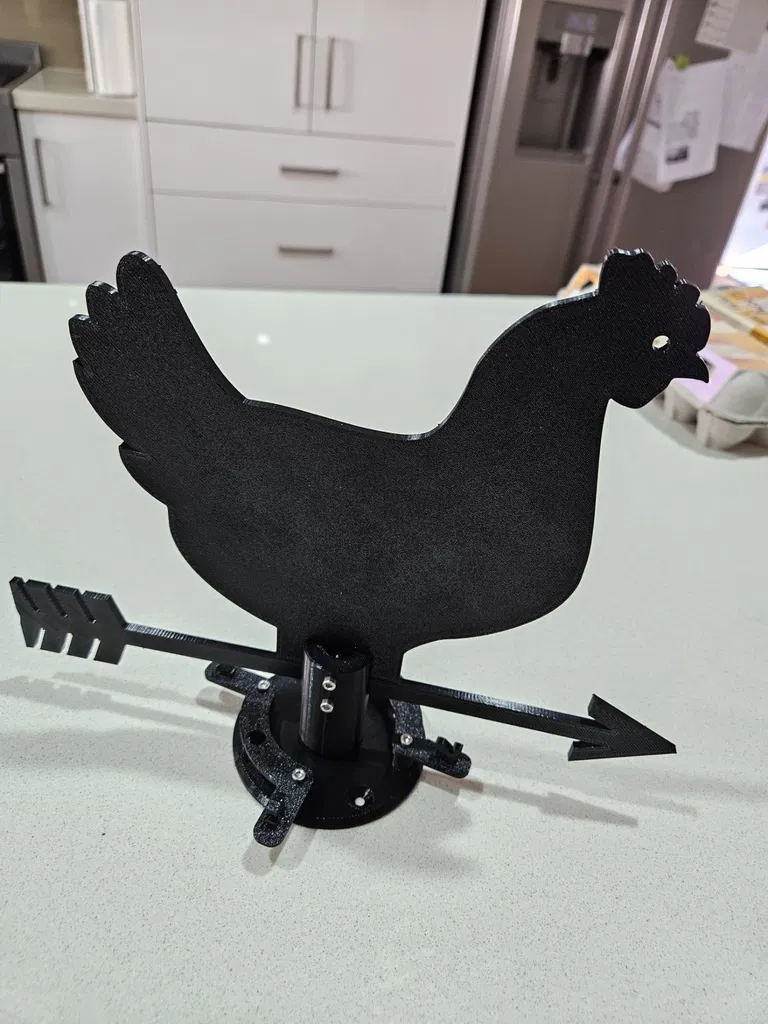

Chong chóng thời tiết (Weather Vane) gắn cột
Mô hình chong chóng thời tiết dùng để lắp trên cột hoặc bề mặt phẳng. Thiết kế tối ưu với vòng bi 608ZZ giúp chuyển động mượt mà, bao gồm các file in cho mũi tên, hướng gió N-E-S-W và tùy chọn chống nước cho vòng bi.
Mô tả

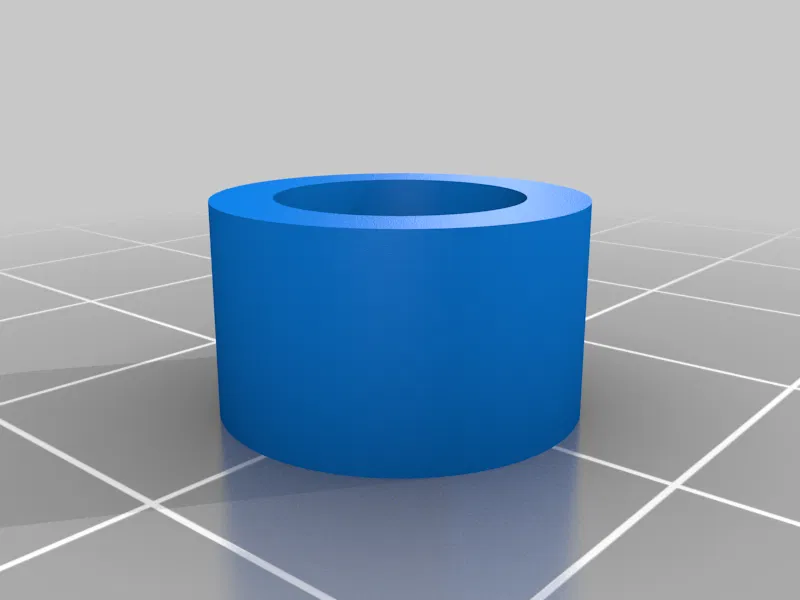

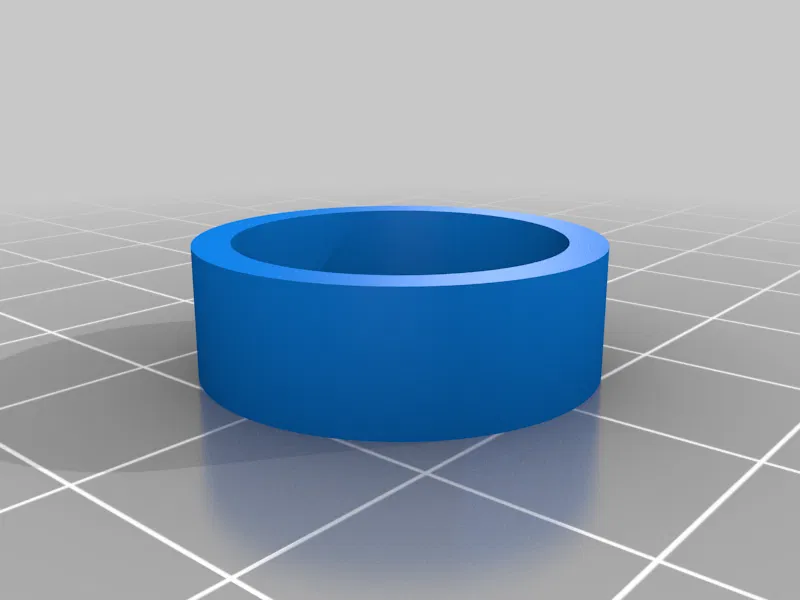

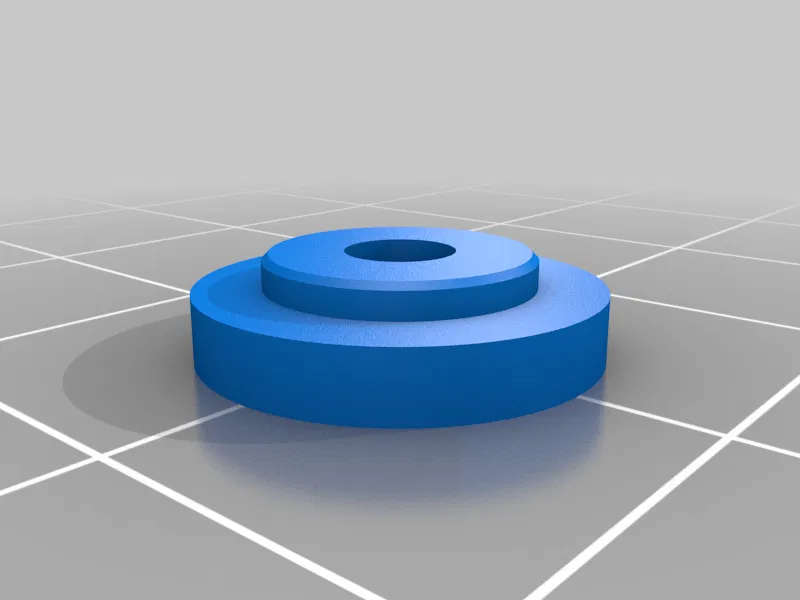

Weather Vane (chong chóng thời tiết) để gắn trên cột hoặc bề mặt nằm ngang. Để giữ thăng bằng tốt, mình đã sử dụng 2 vòng bi (608ZZ đường kính trong 8mm, đường kính ngoài 22mm, chiều cao 7mm) cùng một miếng đệm ở giữa và khóa cố định lại. Bạn có thể dùng 3 vòng bi nếu muốn vì các miếng đệm có cùng chiều cao với vòng bi, nhưng mình muốn giảm lực cản nên chọn 2 cái thôi.

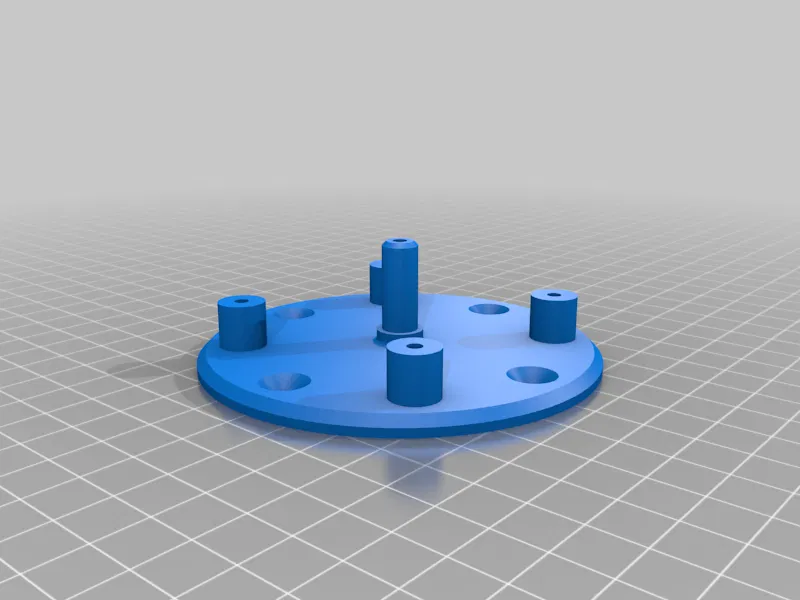

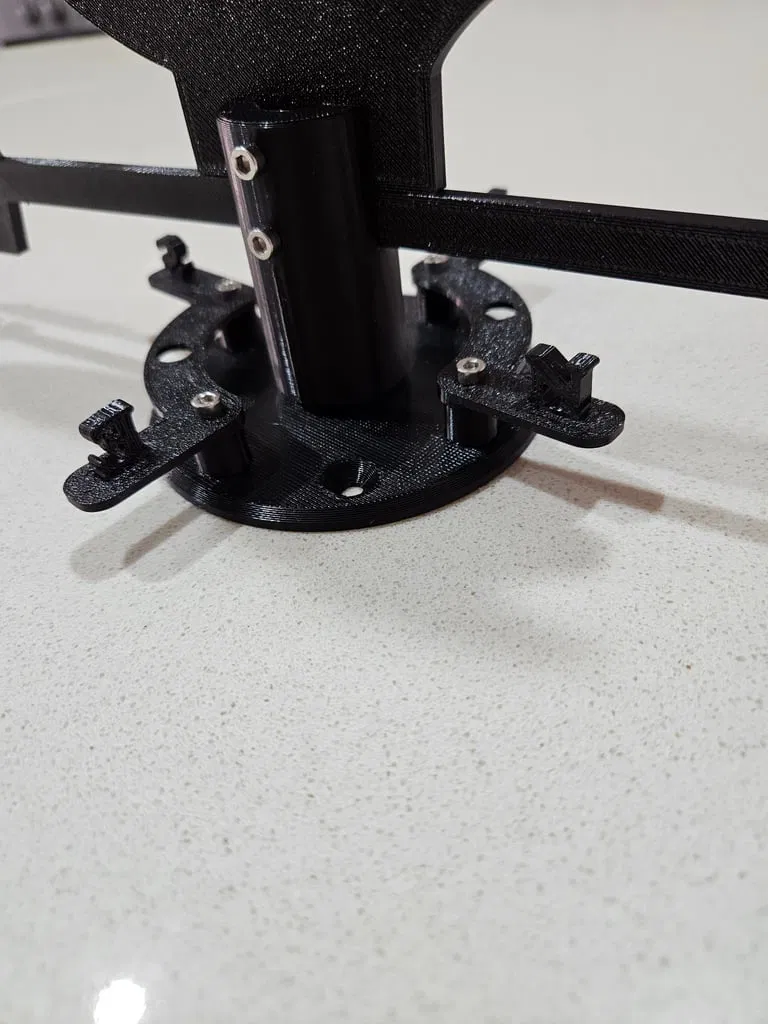

Các chốt trên đế ban đầu được thiết kế cho vòng cổ khóa để chong chóng không bị rơi ra, nhưng độ khít hiện tại đối với mình là đã ổn. Có thể sau này mình sẽ dùng chúng để gắn các chữ cái N E S W.

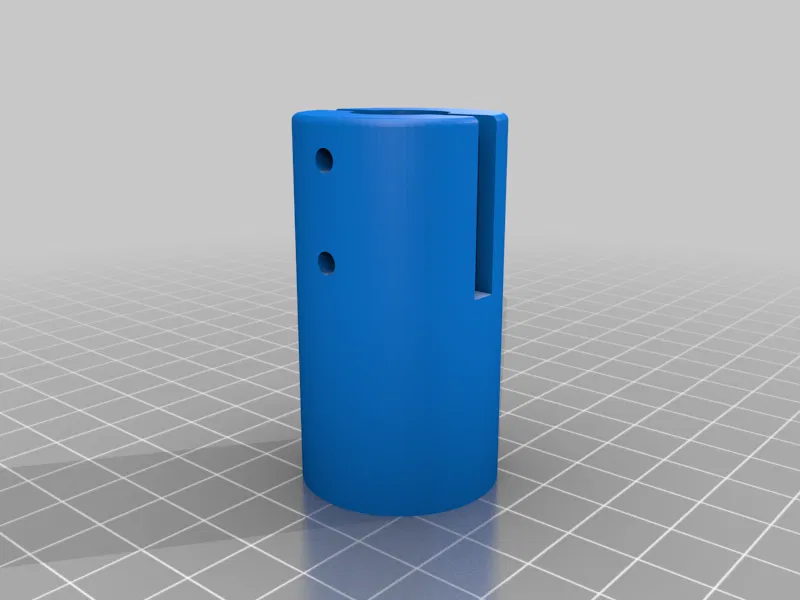

Phiên bản Clamp V2 giúp bảo vệ vòng bi khỏi nước bằng cách thêm phần mái che 2mm phía trên lồng vòng bi.

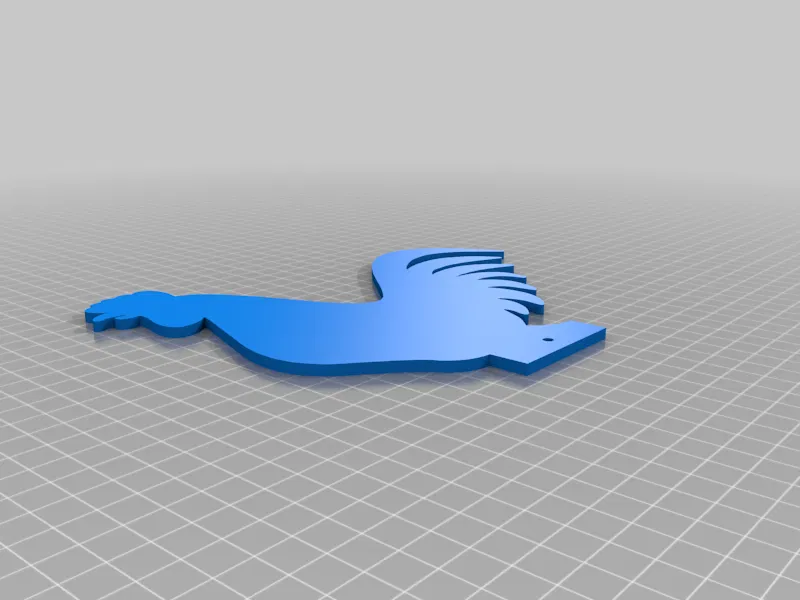

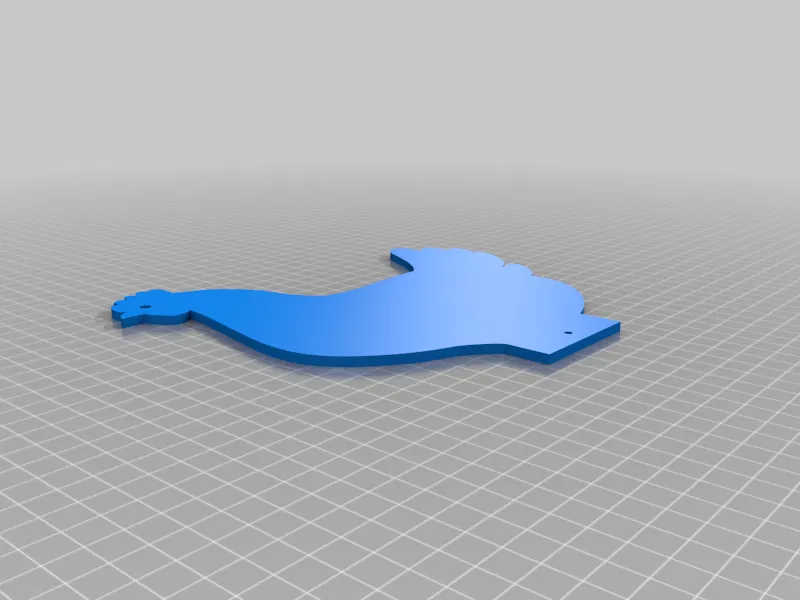

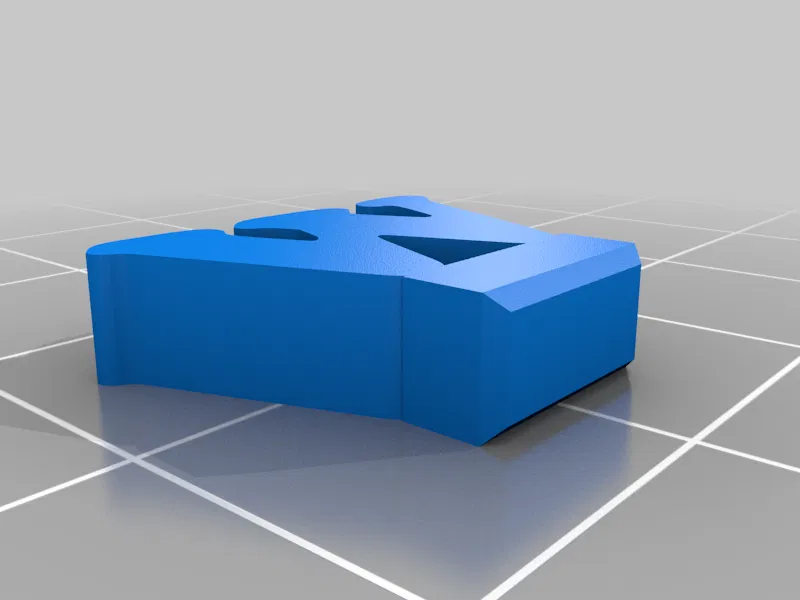

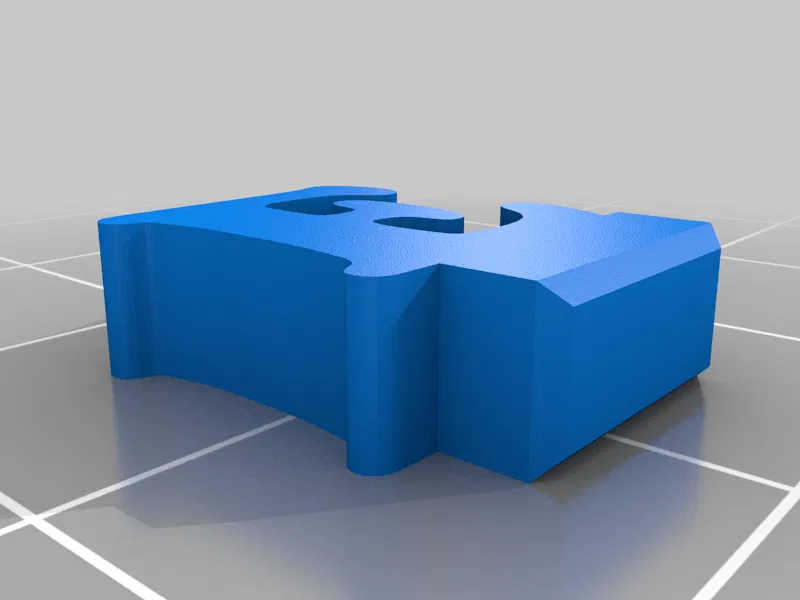

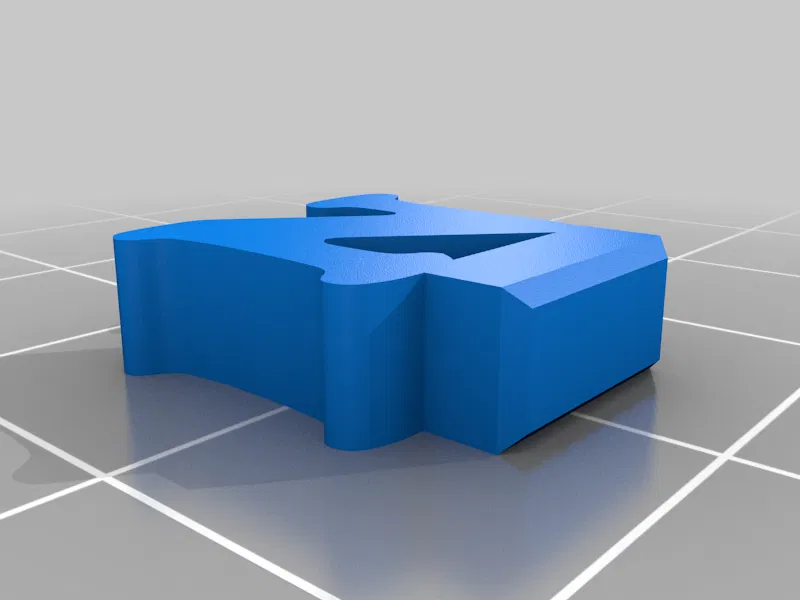

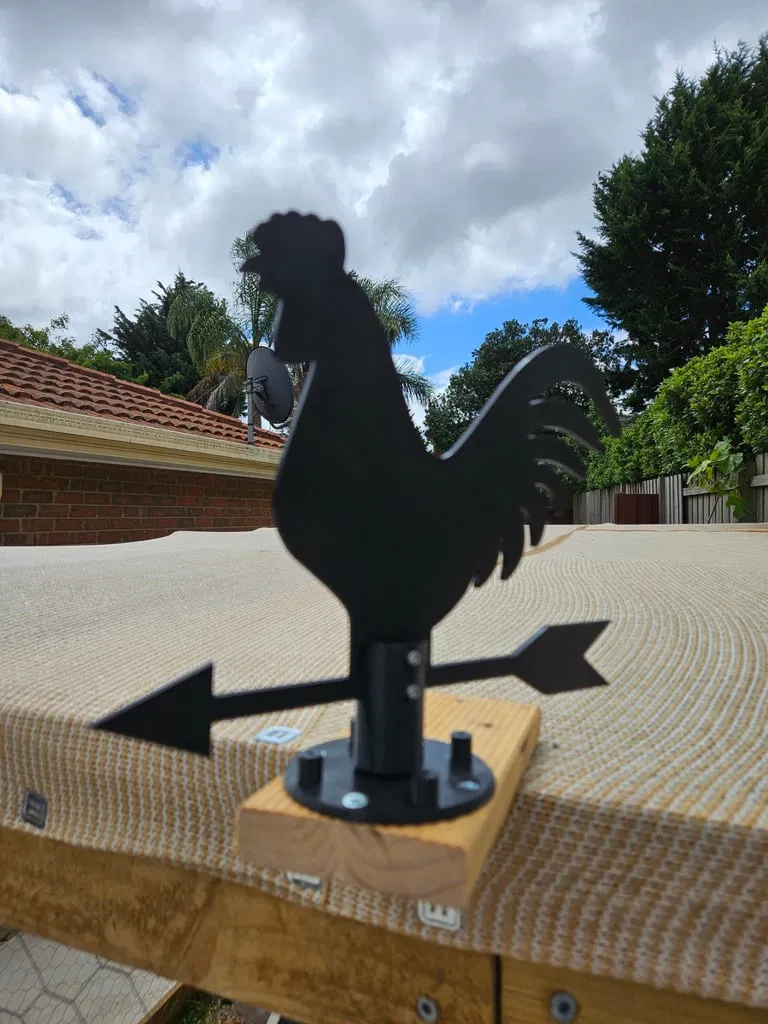

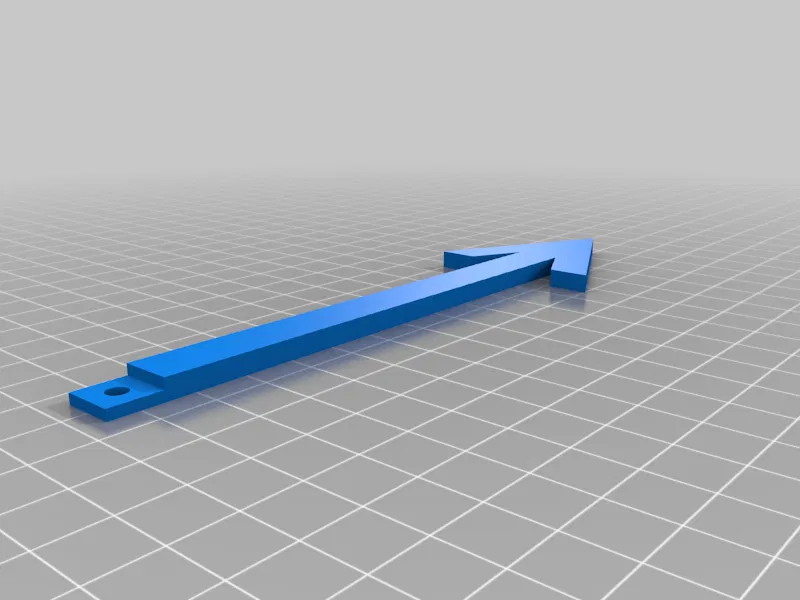

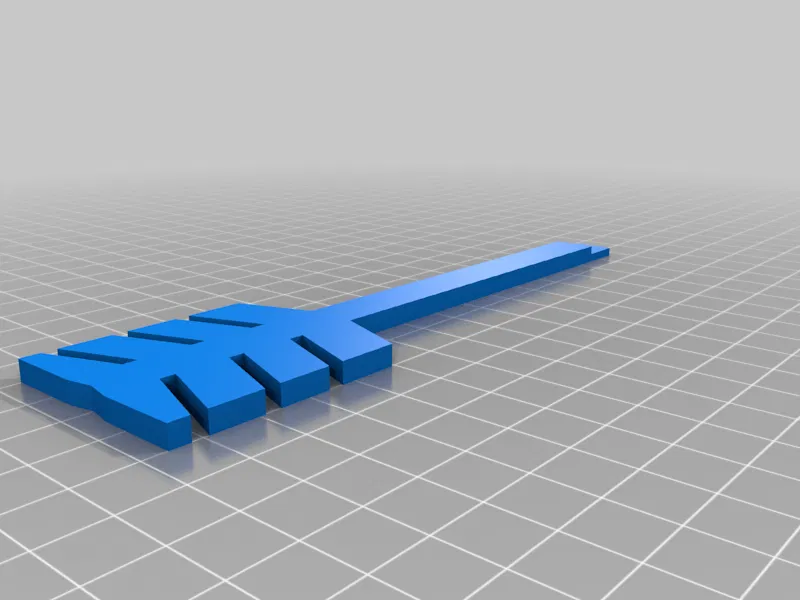

Đã thêm các chữ cái N E S W. Đã thêm các file STL. Đã thiết kế lại mũi tên thành 2 phần để in dễ dàng hơn. Đã thêm tùy chọn con gà thứ 2.
Danh mục: Ngoài trời & Sân vườn
