Giá đỡ cuộn Filament điều chỉnh được

Mục tiêu

Mình muốn thiết kế một chiếc giá đỡ giúp sắp xếp gọn gàng tất cả các cuộn filament. Chiếc giá này cần đảm bảo các tiêu chí sau:

• Nhẹ - sử dụng ít hơn 50g filament cho mỗi giá đỡ

• Điều chỉnh được chiều rộng - để vừa với mọi loại cuộn có chiều rộng từ 60 đến 100 mm

• Chỉ cần in 3D - không cần dùng thêm bất kỳ phụ kiện nào khác

Chi tiết mô hình

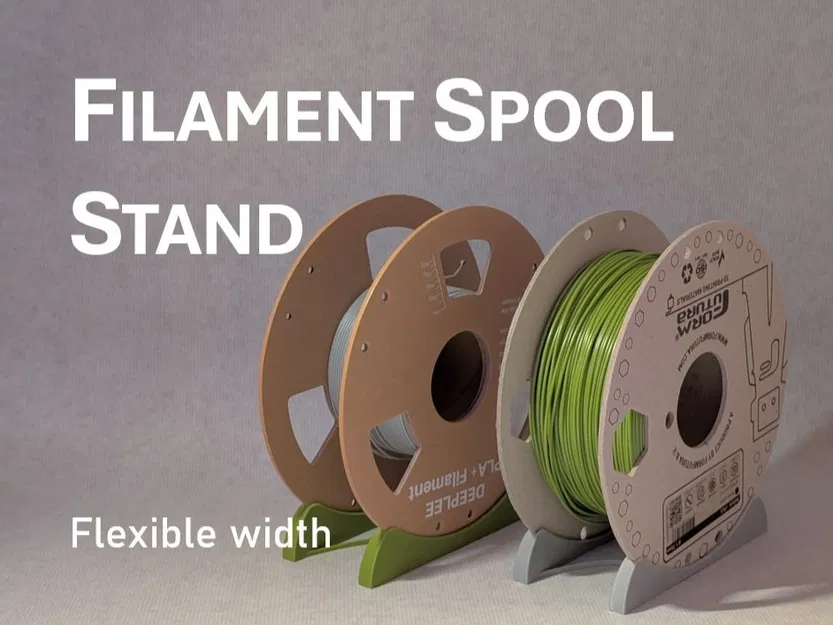

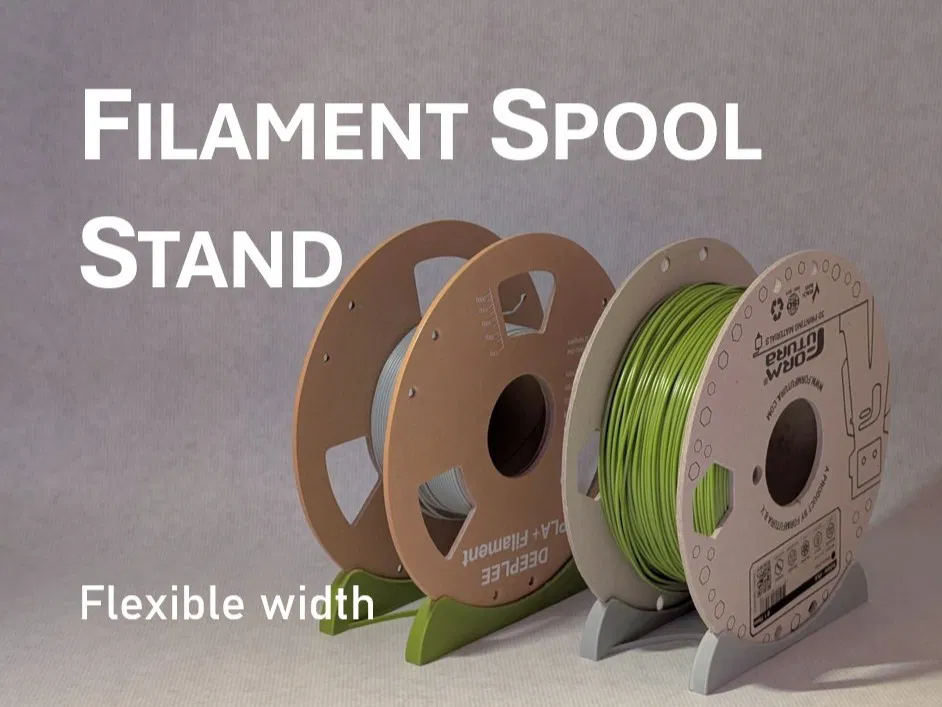

Kết quả là một bộ gồm hai giá đỡ có khe cắm, mỗi bên sẽ giữ một cạnh của cuộn filament. Hai phần này được kết nối bằng các chi tiết lò xo hình parabol. Nhờ vậy, khoảng cách giữa hai giá có thể thay đổi linh hoạt mà không gây quá nhiều áp lực lên thành cuộn. Mỗi giá đỡ tốn khoảng 35g filament, con số này có thể thay đổi tùy thuộc vào cài đặt slicer của bạn.

Lời khuyên khi in

Mình đã in các mẫu này trên máy Creality Ender 3 S1 Pro bằng nhựa PLA. Cài đặt trong Cura Slicer bao gồm:

• Nhiệt độ: 210 °C (đầu phun), 60 °C (bàn in)

• Tốc độ in: 60 - 100 mm/s, riêng lớp đầu tiên (15 - 20 mm/s)

• Chiều cao lớp in: Dynamic (0.16 mm) hoặc thấp hơn nếu bạn thích

• Số lớp bề mặt trên và dưới: 3

• Số lớp bao quanh (perimeters): 3

• Infill: Không hoặc dùng Lightning infill 20%

• Supports: Không cần

Ngoài ra, mình có dùng thêm keo dán bàn in để tránh bị cong vênh ở các góc, nhưng mình chưa thử in xem có thành công nếu không dùng keo hay không.
