Tiny John - Loa Bluetooth nguồn mở cực chất

Chào mừng bạn đến với Tiny John! Lấy cảm hứng từ những dàn loa kèn "Big John" khổng lồ đang làm mưa làm gió trong giới audiophile, mình muốn tạo ra một chiếc loa có chất âm ấn tượng tương tự nhưng với kích thước nhỏ gọn, dễ để trên bàn làm việc mà giá thành lại phải chăng.

Đừng để cái tên "Tiny" (Nhỏ bé) đánh lừa, chiếc loa này mang đến âm thanh vô cùng uy lực. Thiết kế hai loa kèn uốn lượn phía trước không chỉ để cho đẹp; chúng được tính toán kỹ lưỡng để cải thiện đáng kể hiệu suất âm thanh và khả năng phóng âm. Kết hợp với các bộ tản âm thụ động (passive radiators) gắn dưới đáy, bộ vỏ in 3D hoàn toàn này cho ra chất âm dày dặn, lấp đầy căn phòng dù kích thước cực kỳ khiêm tốn.

Mục tiêu của dự án này không chỉ đơn thuần là đặt một chiếc loa độc đáo lên bàn làm việc. Mình muốn khởi xướng một cuộc đua công nghệ trong cộng đồng. "Big John" đã thống trị internet bằng sự đồ sộ, nhưng mình muốn xem ai có thể thiết kế ra chiếc "Tiny John" ấn tượng nhất về mặt âm học.

Hãy coi đây là lời thách đấu chính thức. Nếu bạn tự tin có thể remix, thiết kế lại hoặc tối ưu hóa hệ thống âm học này để ép ra nhiều sức mạnh hơn nữa từ một thân hình nhỏ bé, mình rất mong được chiêm ngưỡng.

Luật chơi chính thức:

• Giới hạn công suất: Tổng công suất dưới 10W.
• Hạng cân: Tổng trọng lượng dưới 2KG.
• Quy tắc Maker: Toàn bộ phần vỏ, hệ thống loa kèn và cấu trúc âm thanh phải được in 3D hoàn toàn (chỉ được phép sử dụng linh kiện điện tử, củ loa và ốc vít cơ bản).

Hãy remix các file, phá vỡ giới hạn in 3D và tag mình vào bài đăng của bạn. Hãy cùng xem ai có thể kỹ thuật hóa chiếc loa để bàn siêu nhẹ đỉnh cao nhất nhé.

Các tính năng nổi bật của Tiny John:

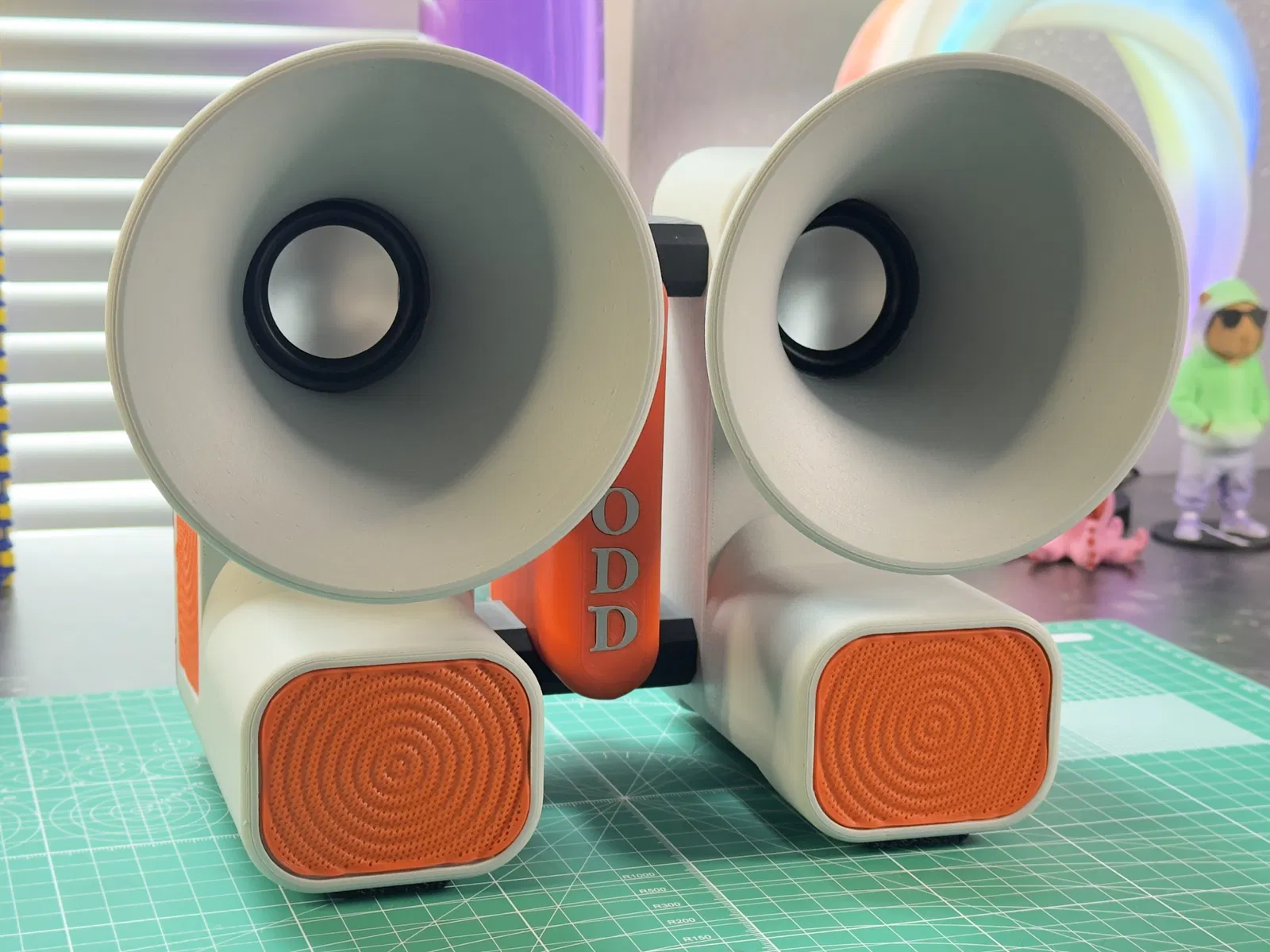

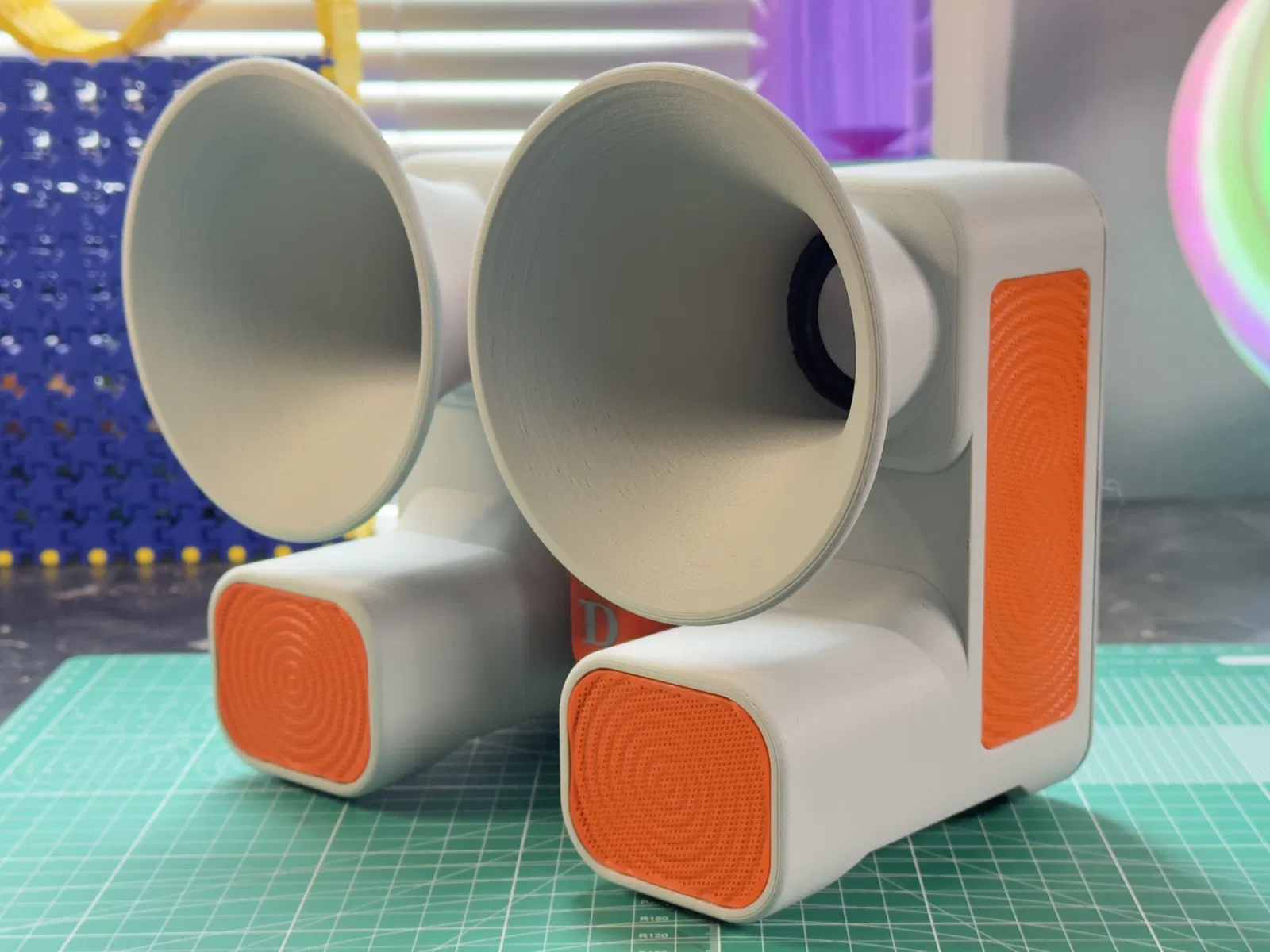

• Thiết kế loa kèn (Acoustic Horn): Được thiết kế để tăng cường khả năng phóng âm và độ trong trẻo.

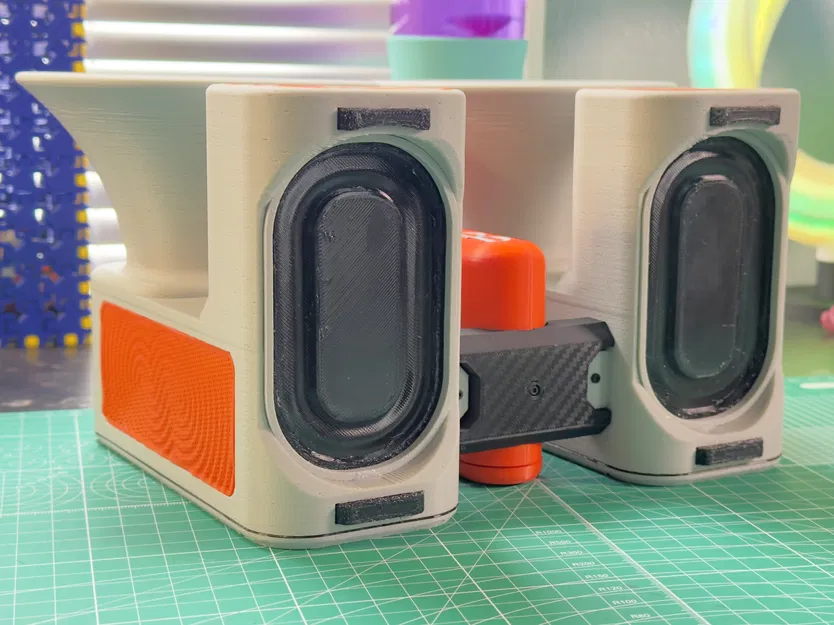

• Hệ thống Passive Radiator: Lần đầu tiên trên thế giới có bộ tản âm thụ động in 3D theo công nghệ ép nhiệt (thermoformed)! Cho dải bass sâu và uy lực.

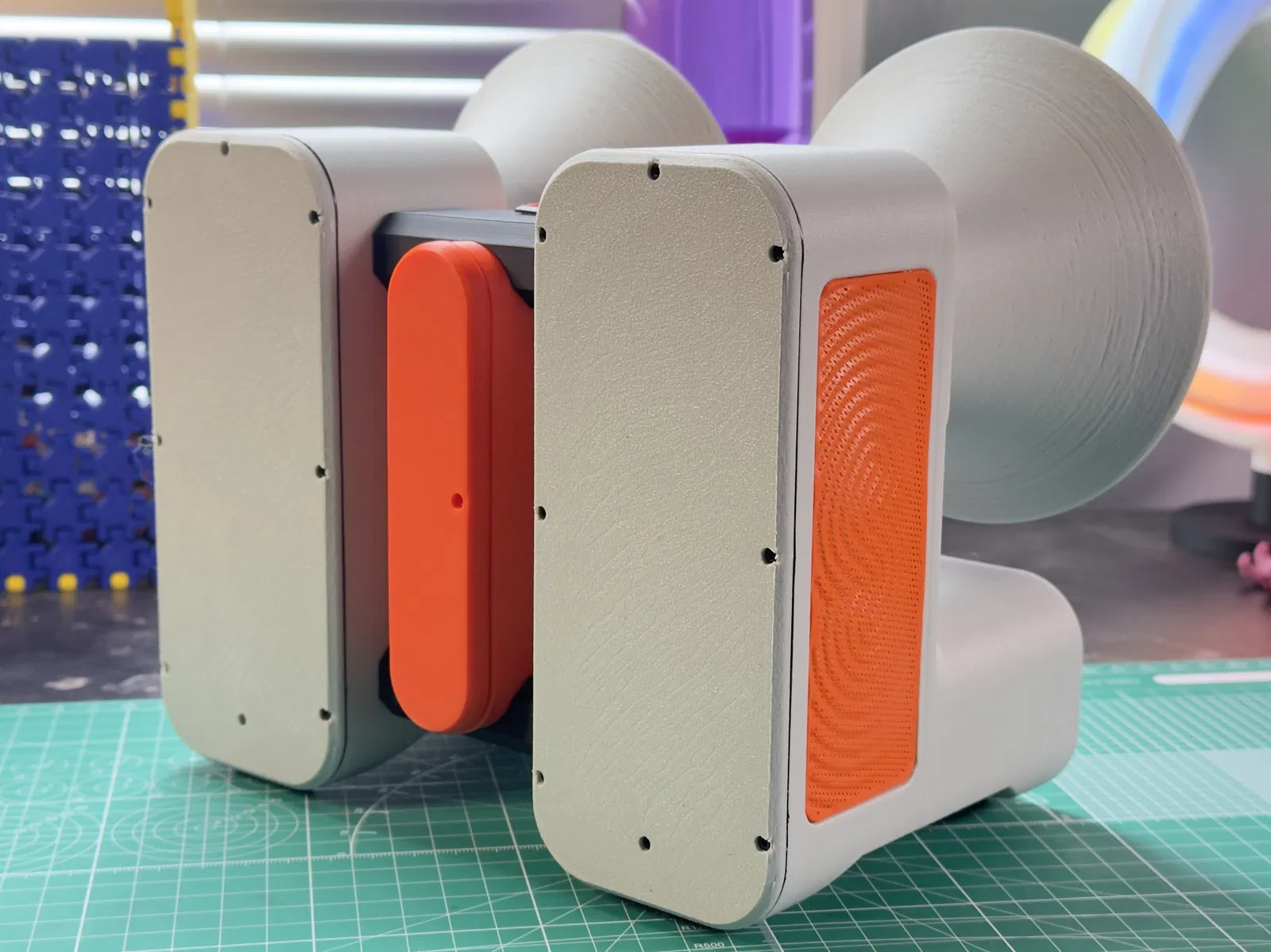

• Dễ lắp ghép & phối màu: Thiết kế được chia thành các thành phần hợp lý (loa kèn, vỏ loa, lưới loa, cột trung tâm), giúp bạn dễ dàng in bằng nhiều màu sắc yêu thích mà không cần đến máy in đa màu (AMS/MMU).

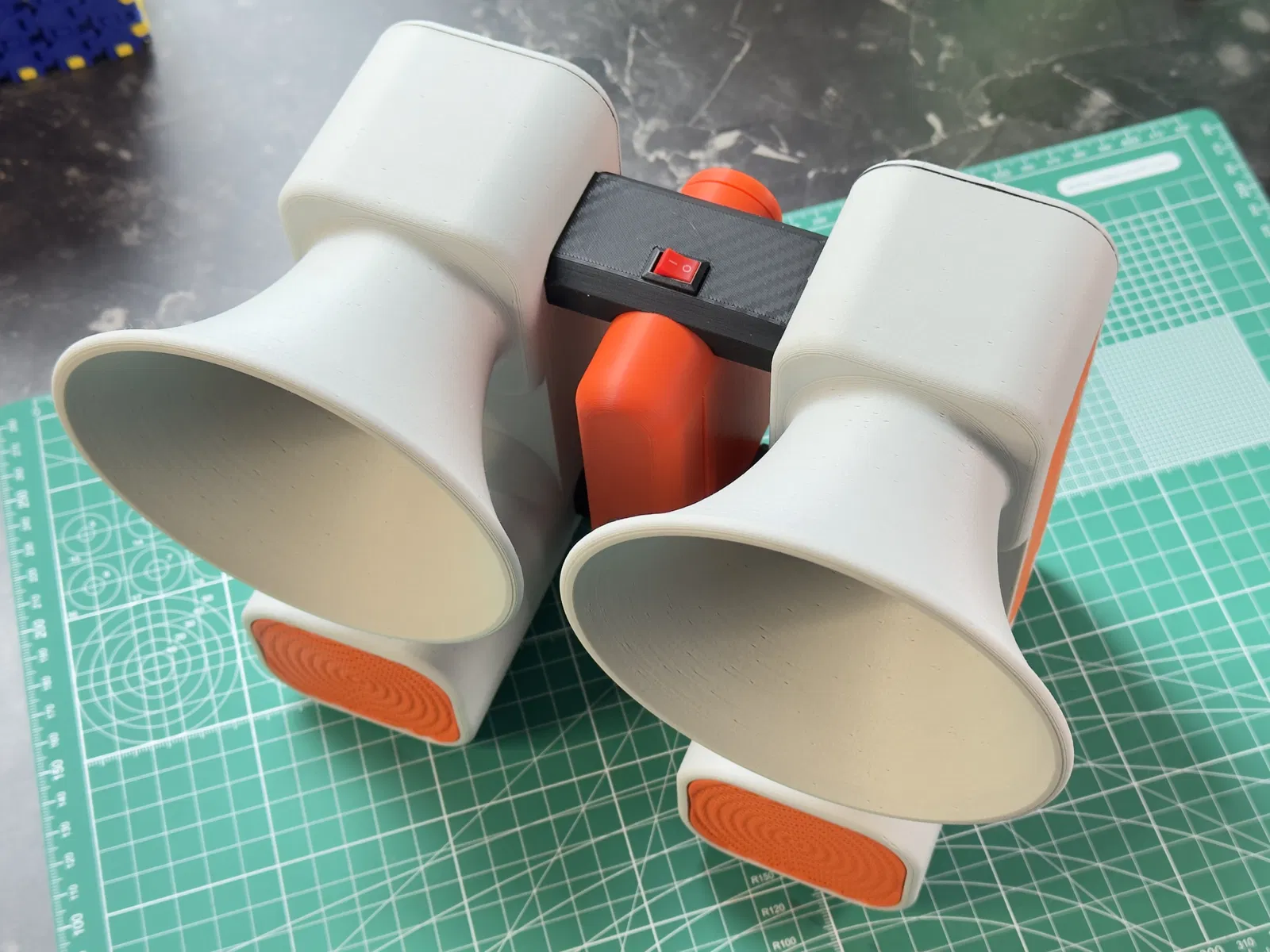

• Bảng điều khiển trung tâm tùy chỉnh: Chứa công tắc nguồn chính và đóng vai trò như cầu nối vững chắc cho hai buồng âm thanh.

Phần cứng yêu cầu:

• 1x Bộ DIY Bluetooth (Mình đã mua loại này)
• 22x Ốc vít tự ren 2*8mm
• 8x Ốc vít tự ren 3*5mm
• 4x Pin AA (Hoặc cáp nguồn USB MakerSupply, cần đảo cực trước khi dùng.)

Cài đặt in khuyến nghị:

• Vật liệu: Wood PLA, PETG Glass Fiber hoặc ABS/ASA Glass Fiber (Để triệt tiêu cộng hưởng âm thanh tốt nhất, các vật liệu nặng/đặc như ABS Glass Fill hoạt động rất hiệu quả). Cần có 90A TPU.
• Tường (Walls/Perimeters): 4-6 lớp (Khối lượng càng lớn = càng ít bị cộng hưởng không mong muốn!).
• Độ phủ (Infill): 30-50% Gyroid hoặc Cubic để tạo vỏ máy dày, cứng cáp.
• Supports: Đã đặt support hữu cơ (organic) trong file 3MF.
• LƯU Ý: THIẾT KẾ NÀY CÓ SỬ DỤNG 90A TPU. TỈ LỆ FLOW CẦN ĐỂ Ở MỨC 1.15 ĐỂ ĐẢM BẢO KÍN HƠI CHO CÁC BỘ TẢN ÂM THỤ ĐỘNG. NẾU BẢN IN BỊ RÒ RỈ KHÔNG KHÍ, NÓ SẼ LÀM GIẢM CHẤT LƯỢNG ÂM BASS.

Lắp ráp:

Hướng dẫn lắp ráp vẫn đang được hoàn thiện. Mình sẽ tải lên vào ngày mai cùng với hướng dẫn ép nhiệt và tất cả các file STEP để bạn có thể tùy chỉnh theo ý mình.
