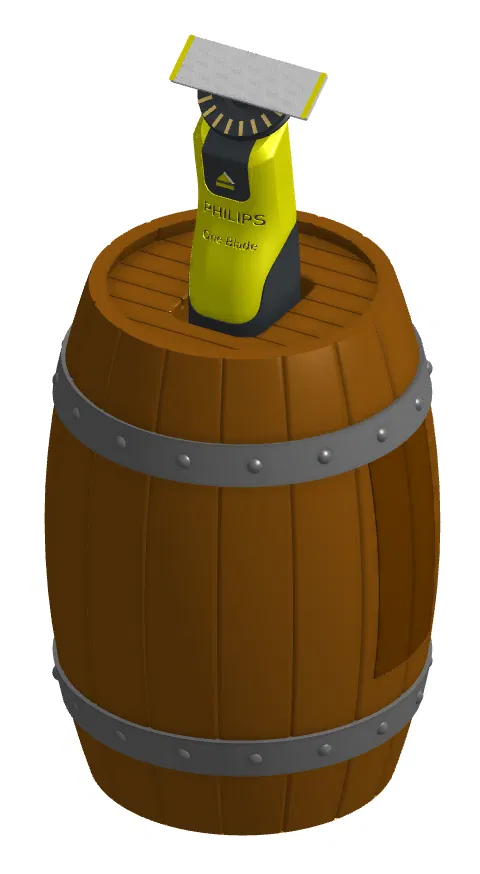

Đế cắm Philips Oneblade dạng thùng với ngăn chứa "bí mật"

Thiết kế và chi tiết:

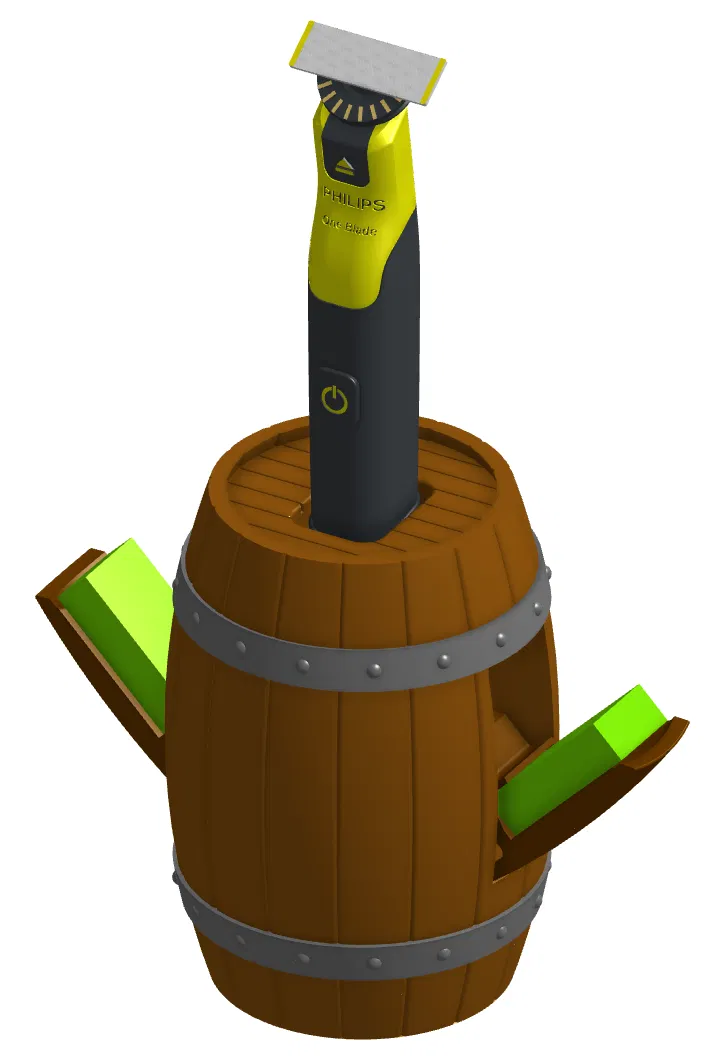

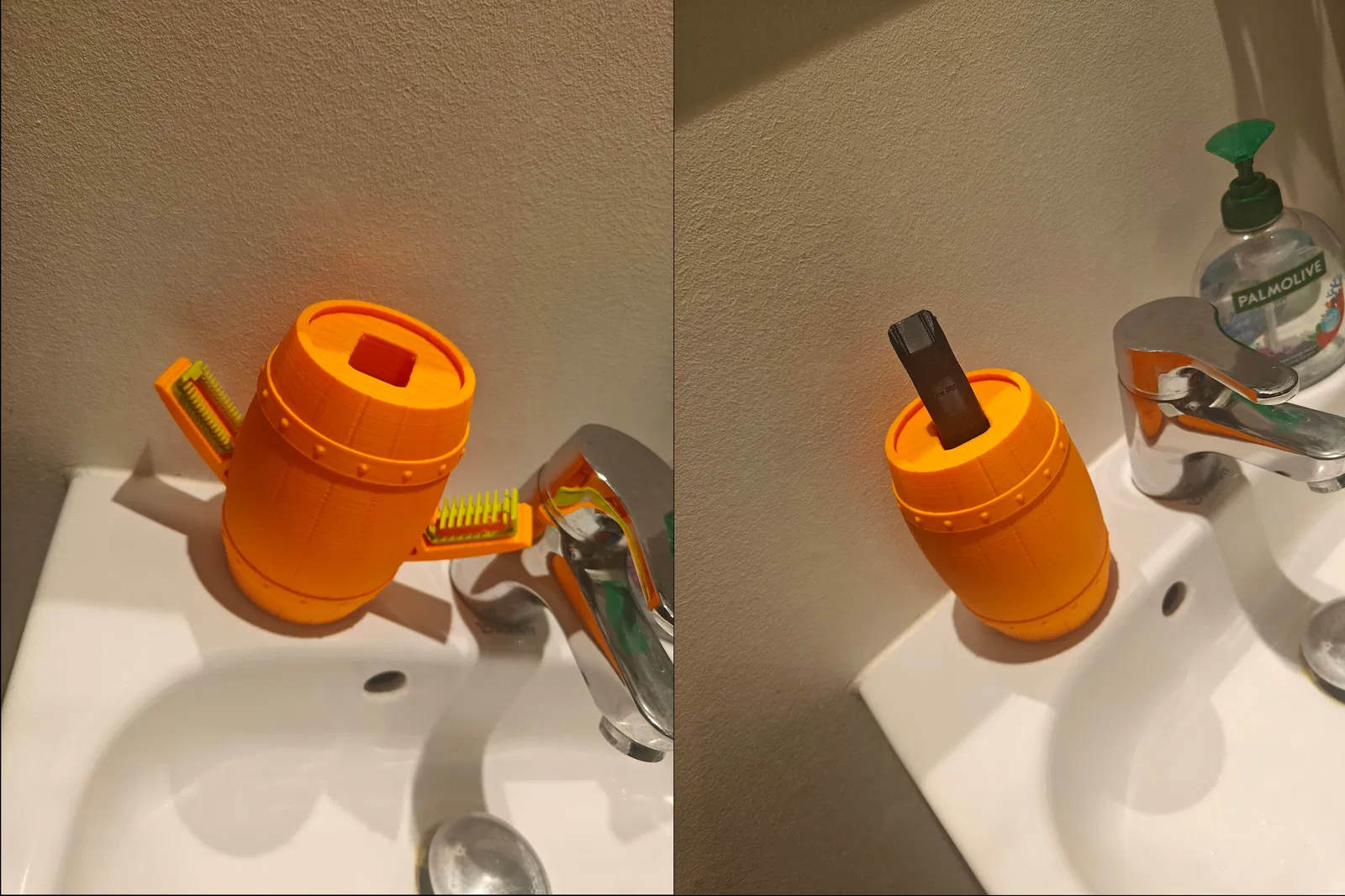

Mình thiết kế chiếc đế cắm này dành cho Philips Oneblade 360 Qp4631/65 với mục tiêu tạo ra nơi cất giữ lược tỉa và đầu bảo vệ da, giúp chúng được ẩn đi khi không dùng đến nhưng vẫn có thể lấy ra dễ dàng lúc cần thiết.

Danh sách linh kiện:

• 1x - Thân đế (Barrel)
• 2x - Ngàm giữ (Holder)
• 2x - Lò xo
  • Đường kính ngoài tối đa 5,6 mm
  • Chiều dài khoảng 30-40 mm
  • Chiều dài khi nén hoàn toàn phải dưới 15mm
  • Nếu lò xo quá cứng có thể làm ảnh hưởng đến cơ chế mở.
    • Mình đã thử dùng lò xo từ bút bi BIC cắt ngắn nhưng nó quá cứng.
  • Mình đã tận dụng lò xo từ một cây bút bi thông thường.

Mẹo in 3D:

• Thân đế (Barrel):

  • Mình khuyên bạn nên in tệp này kèm support.
  • Nên dùng tỷ lệ infill cao, hoặc đổ cát/vật liệu nặng vào bên trong khi in để đế có độ đầm, giúp nó không bị nhấc lên khi bạn rút máy cạo.
  • Các chi tiết vòng đai và đinh giả không cần support để tiết kiệm thời gian và nhựa in.

• Ngàm giữ (Holders):

  • Có 3 phiên bản ngàm với độ chặt khác nhau.
    • Khi test với bản in thử của máy cạo, mình thấy bản holder 1.6 là vừa nhất, tuy nhiên vì mình không có máy thật nên không biết độ fit chính xác ra sao.
    • Bản 1.4 lỏng hơn một chút.
    • Bản 1.8 chặt hơn một chút.
    • Bạn hãy thử in để xem cái nào phù hợp nhất nhé.
  • Các chi tiết này có thể in kèm hoặc không kèm support tùy vào hướng đặt.
  • Mình khuyên nên in ở tư thế đứng để đường layer cùng hướng với thân đế. Lưu ý hướng in này cần có support.
  • Ngoài ra cũng có thể in nằm ở mặt phẳng, hướng này không cần support, nhưng nếu máy bạn bị lỗi "elephant's foot" thì việc lắp ngàm vào các khớp trên thân đế có thể sẽ hơi khó.

Hướng dẫn lắp ráp:

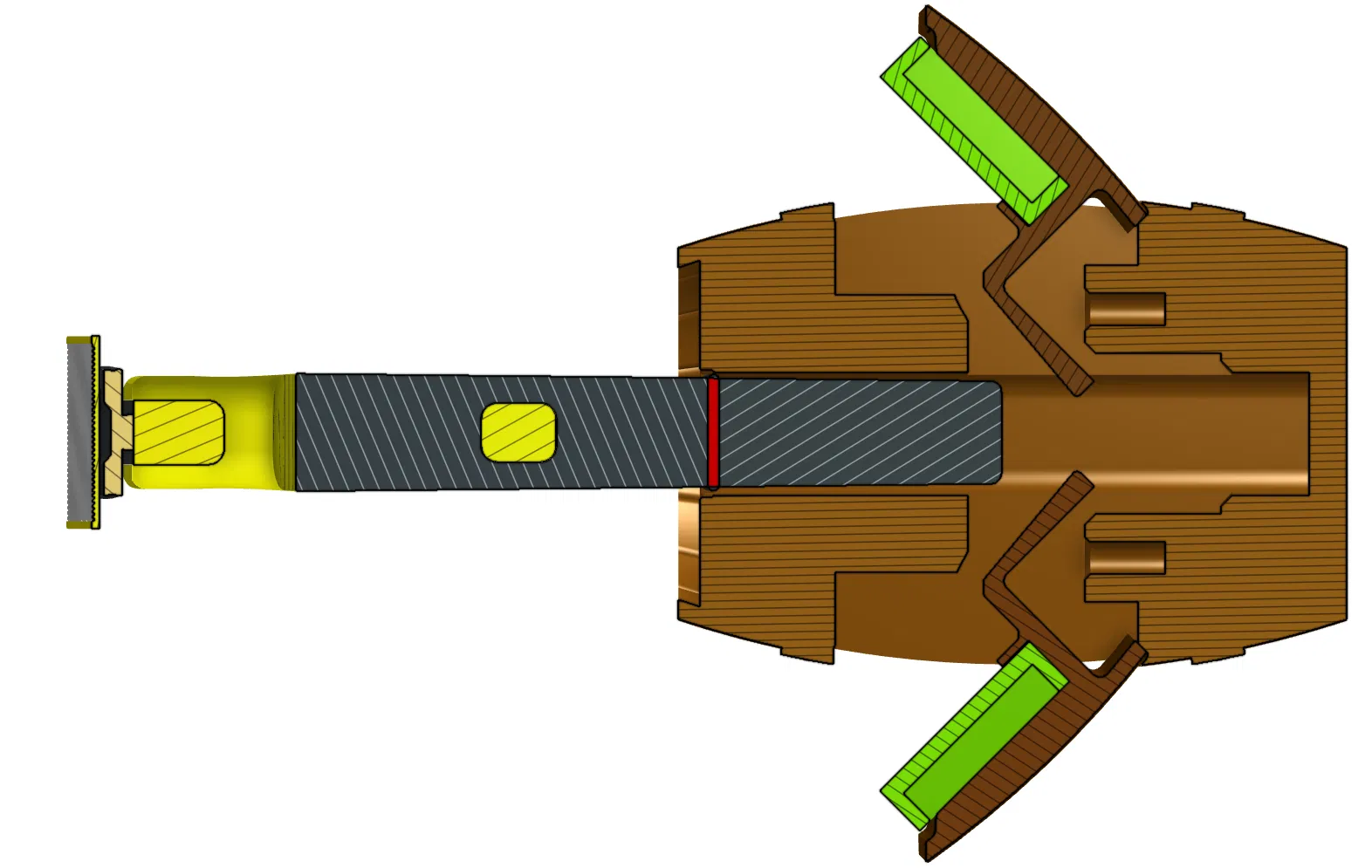

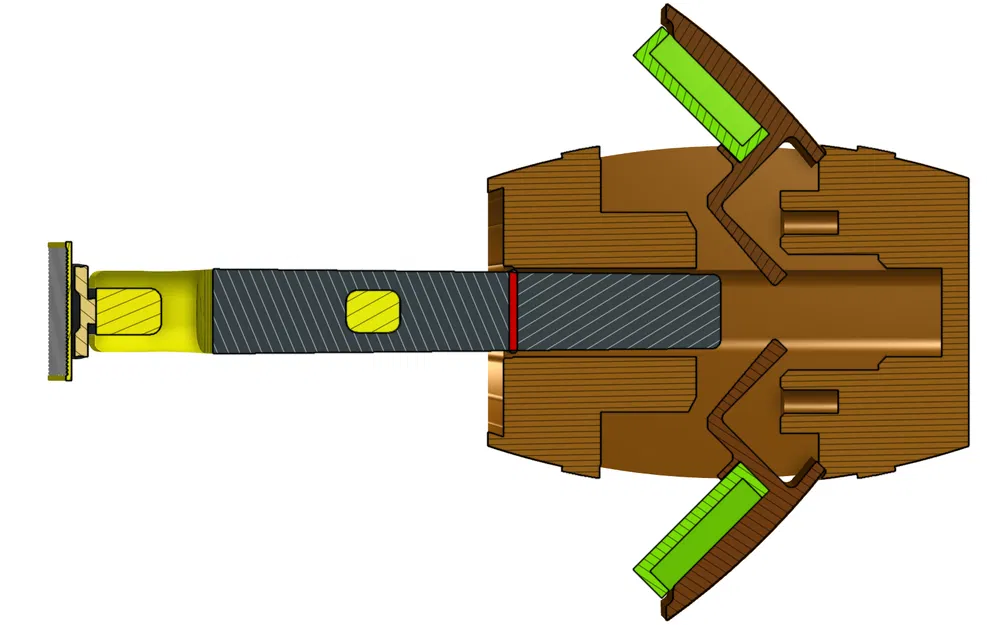

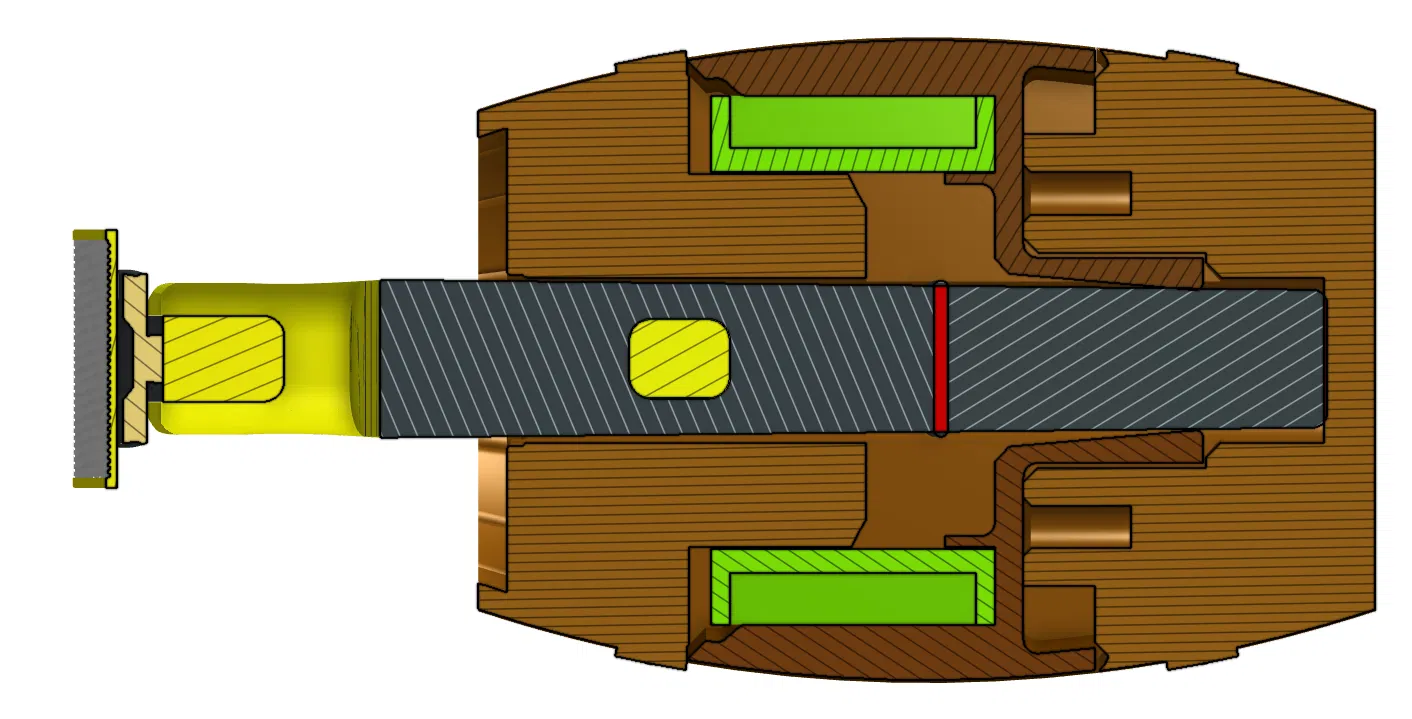

Cách lắp khá đơn giản, bạn chỉ cần đặt lò xo vào các lỗ trước khi gắn ngàm vào. Ấn các ngàm vào khe ở hai bên thân đế cho đến khi các mấu trên thân đế khớp vào hốc trên ngàm là xong.

Cải tiến trong tương lai:

Nếu mẫu này được mọi người quan tâm, mình sẽ cân nhắc cải thiện thêm một số chi tiết:

• Tối ưu in ấn: Thiết kế lò xo có thể in 3D thay vì dùng lò xo bút bi.
• Tăng độ tương thích: Thiết kế thêm ngàm và thân đế cho các dòng Oneblade khác.
• Không gian chứa đồ: Thêm chỗ cho các phụ kiện khác.
• Ý tưởng khác: Nếu bạn có ý tưởng gì, hãy để lại bình luận và mình sẽ cân nhắc bổ sung nhé!
