Ron chắn phía sau & Cổng dẫn nhựa Voron 2.4 LDO — Phiên bản TPU

Nắp chắn phía sau bằng TPU dành cho bộ Voron 2.4 LDO, tích hợp khả năng làm kín nhiệt và lỗ dẫn sợi nhựa PTFE vào một chi tiết duy nhất, chỉ cần ấn vào là xong.

Tại sao dùng TPU? Các loại nắp cứng thường để lại khe hở ở các cạnh. Chất liệu TPU có độ đàn hồi tốt nên ôm sát vào tấm lưng, làm kín khoang in mà không cần dùng băng keo xốp hay gioăng phụ. Nó cũng triệt tiêu hoàn toàn tiếng ồn do rung lắc khi in tốc độ cao.

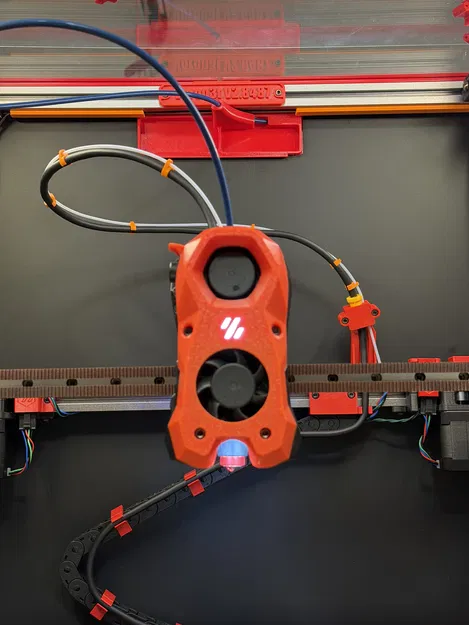

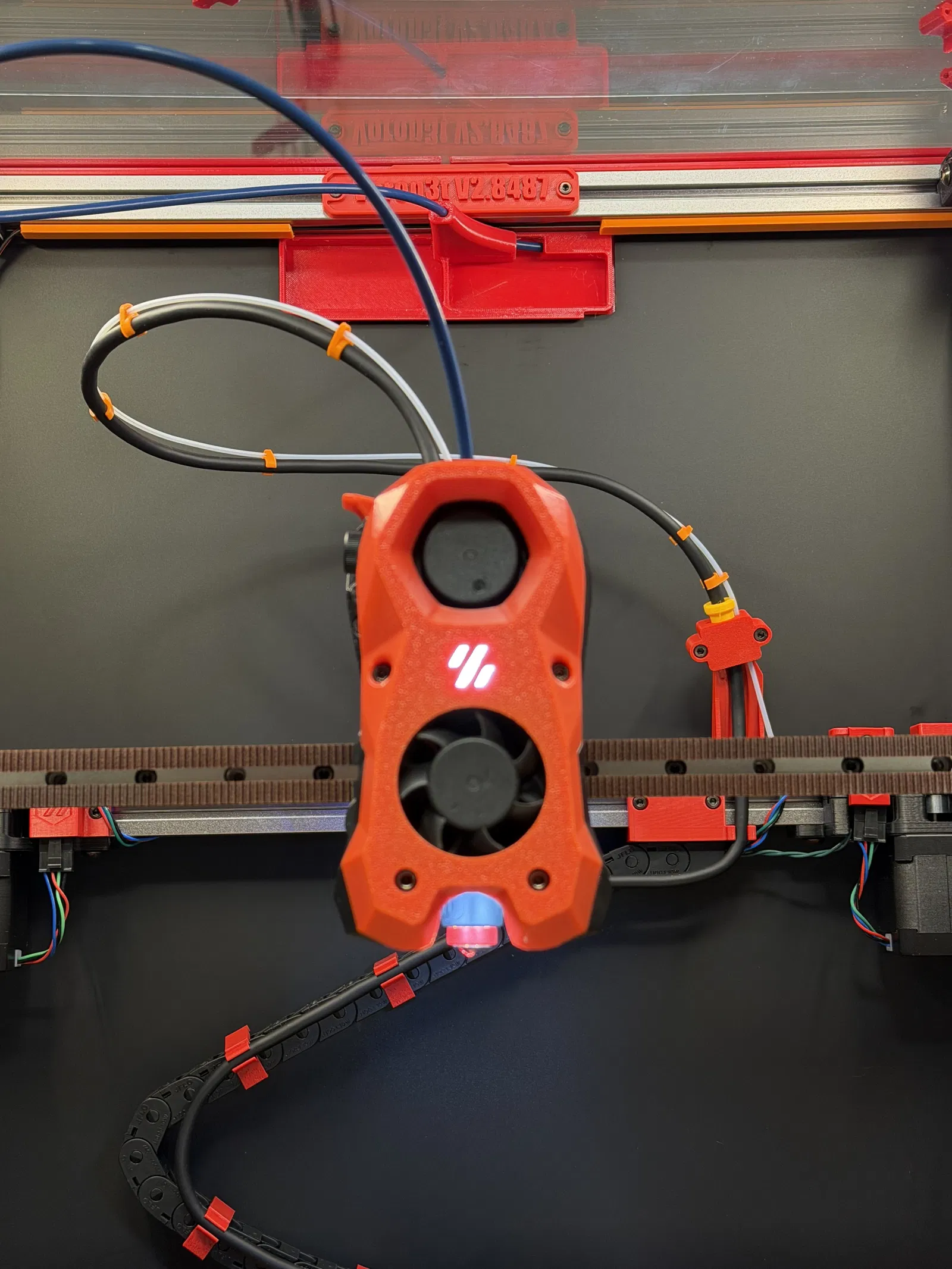

Lỗ dẫn sợi nhựa (Filament passthrough) Ống dẫn PTFE được tích hợp giúp tạo độ linh hoạt khi đầu in di chuyển, giảm áp lực lên ống Bowden và đường dẫn sợi nhựa.

Cập nhật ngày 03-05-2026:

Khoảng cách dây đai trục Z động cơ B (bản v2) Điểm vào của ống PTFE đã được điều chỉnh để hướng ống vào trung tâm khoang in thay vì về phía động cơ B. Điều này giúp ống nhựa uốn cong tự nhiên hơn, tránh xa dây đai trục Z của động cơ B và giảm nguy cơ cọ xát trong quá trình đầu in di chuyển.

Lắp đặt Chỉ cần ấn vào, không cần ốc vít hay dụng cụ. Luồn ống PTFE qua lỗ dẫn và ấn nắp vào khe hở trên tấm lưng.

Thiết lập in

• Chất liệu: TPU 95A
• Perimeters (vách): 3
• Infill (độ đặc): 20–40%
• Không cần support

Khả năng tương thích Được thiết kế cho lỗ khoét phía sau của bộ Voron 2.4 350mm LDO.

Lưu ý: Video minh họa sử dụng bản prototype cũ. Các tệp đã tải lên bao gồm phiên bản mới nhất (v2), đã điều chỉnh ống dẫn PTFE về phía trung tâm khoang in để tránh dây đai trục Z, đồng thời giữ nguyên các mấu tháo và khớp nối snap-fit từ bản v1.

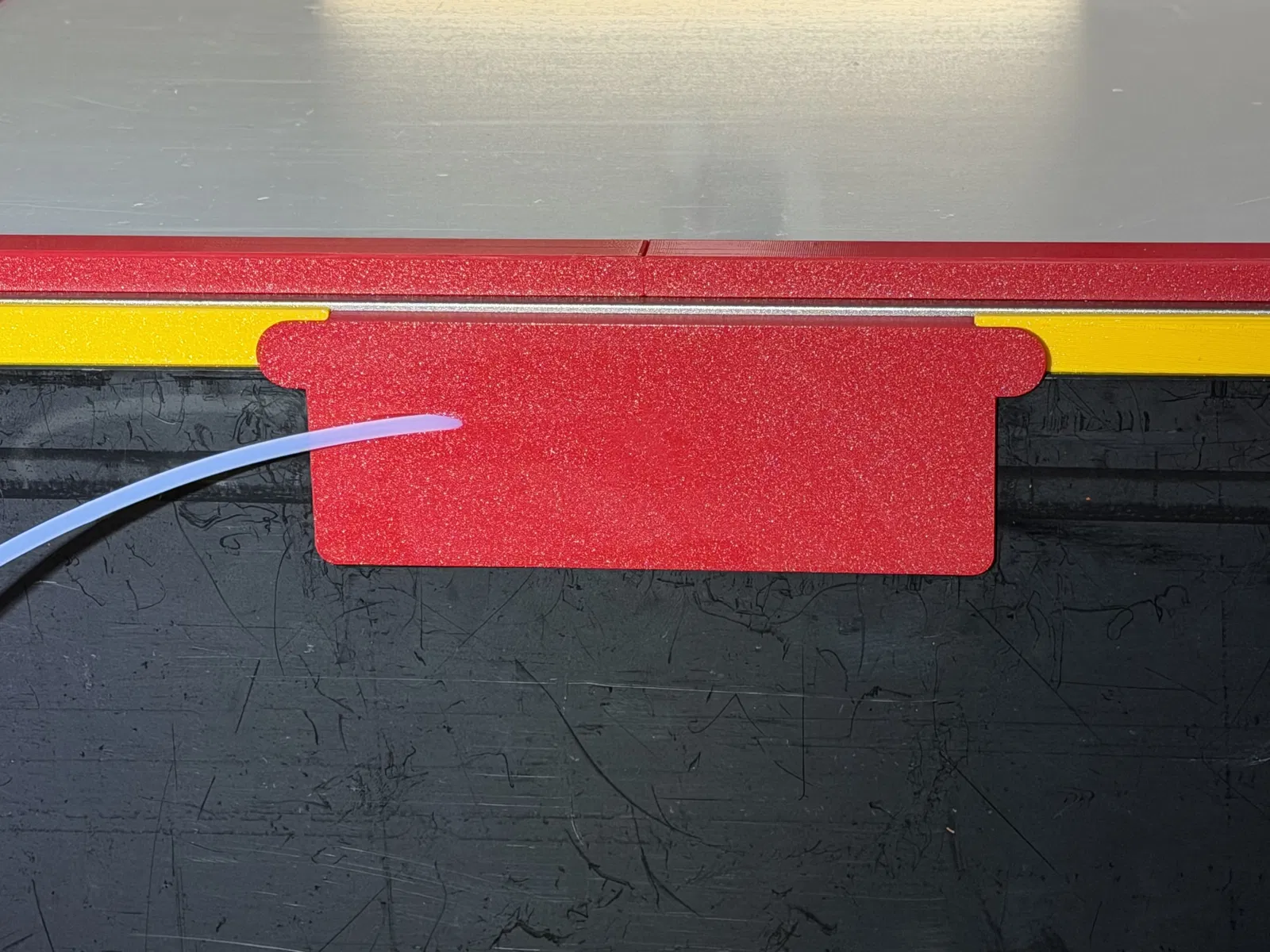

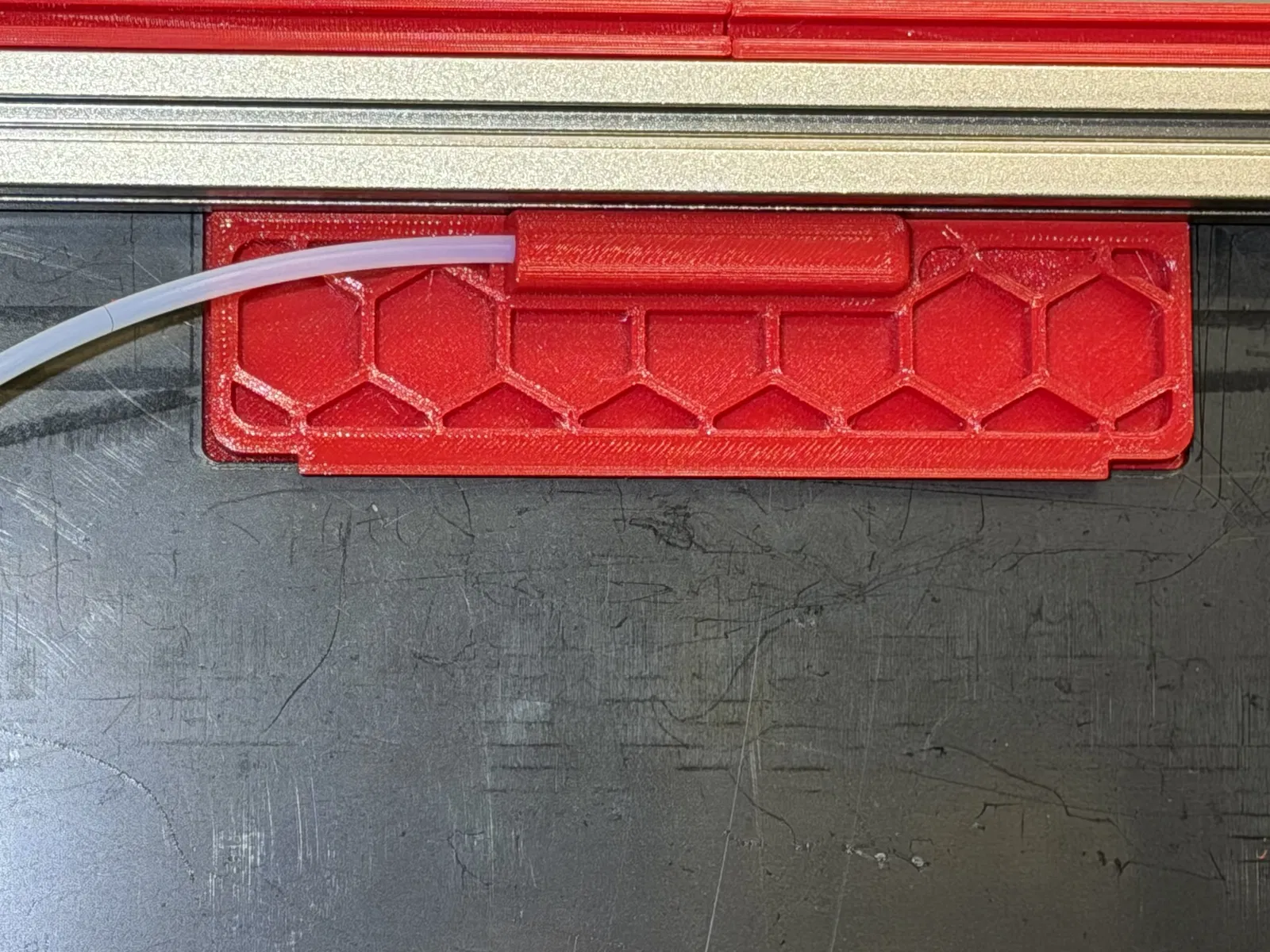

Phiên bản TPU Slim Giống như bản gốc, mẫu này được thiết kế riêng cho TPU. Mình đã lược bỏ các họa tiết "Voron Hex"—dù nhìn rất đẹp nhưng không cần thiết cho chức năng làm kín và thường làm chậm quá trình in vật liệu dẻo.
