Vỏ bảo vệ cho module BME/BMP280

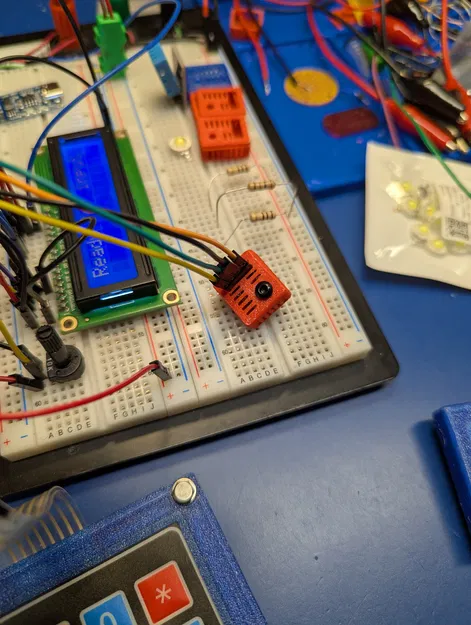

Thiết kế vỏ bảo vệ chắc chắn cho module BME/BMP280 với lỗ đi dây vuông góc. Vỏ có thiết kế thông minh cho phép dùng chung ốc M3 để lắp ráp và gắn lên thiết bị, phù hợp cho môi trường nhiệt độ cao như máy sấy sợi nhựa.
Mô tả

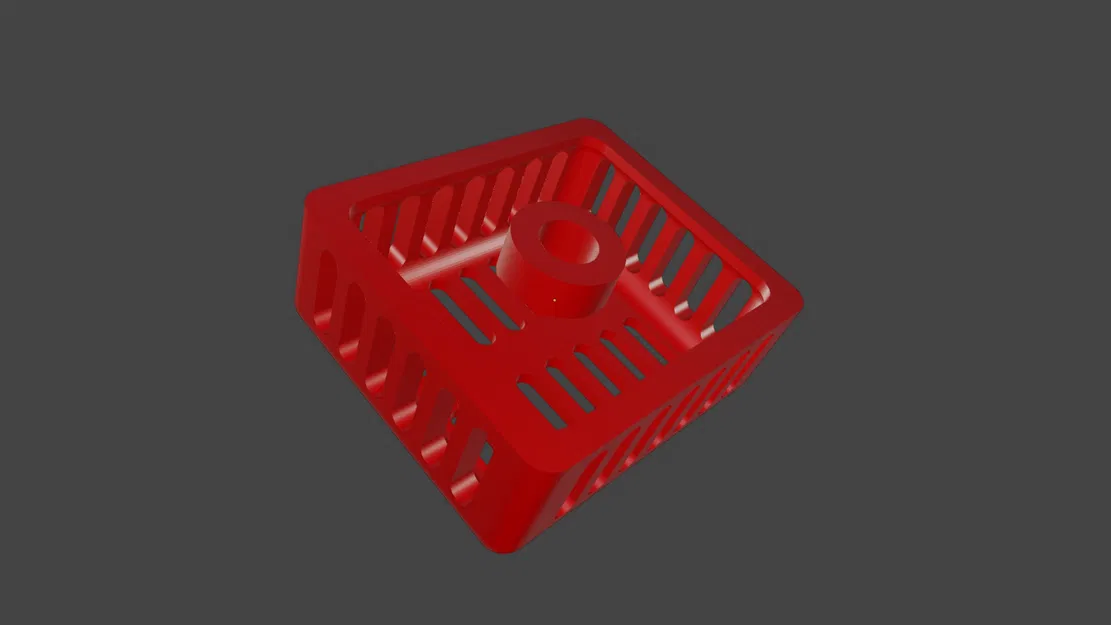

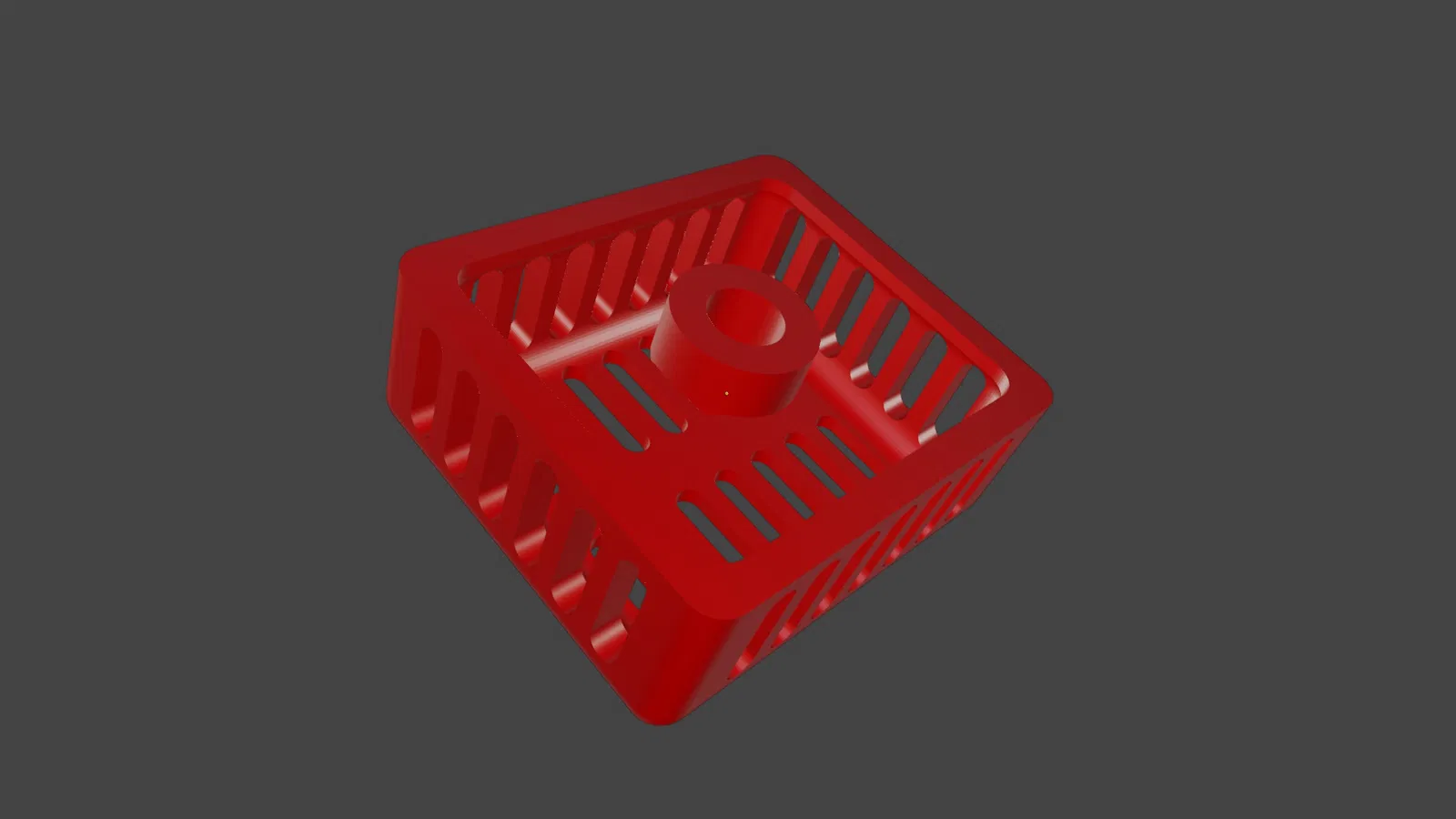

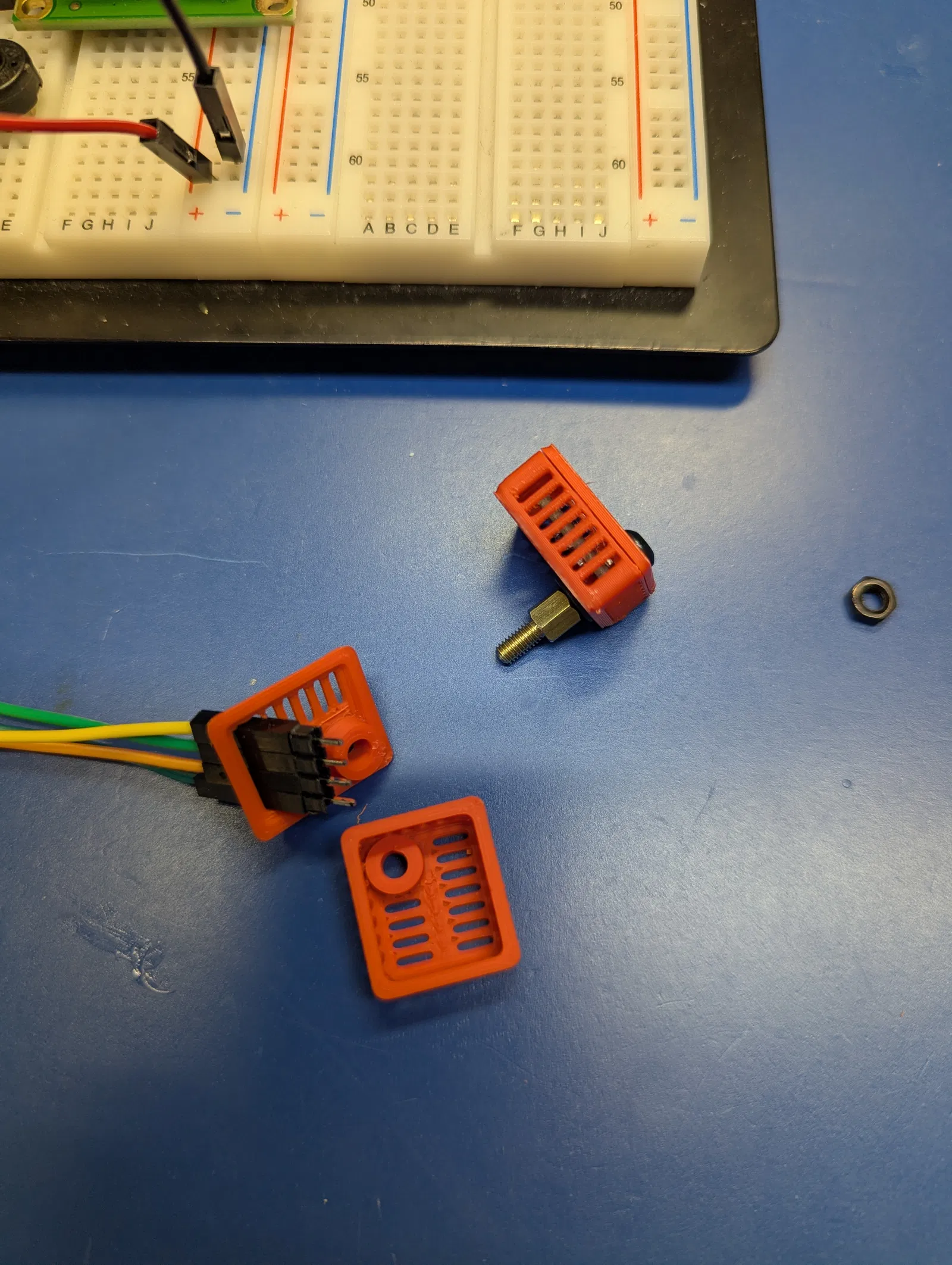

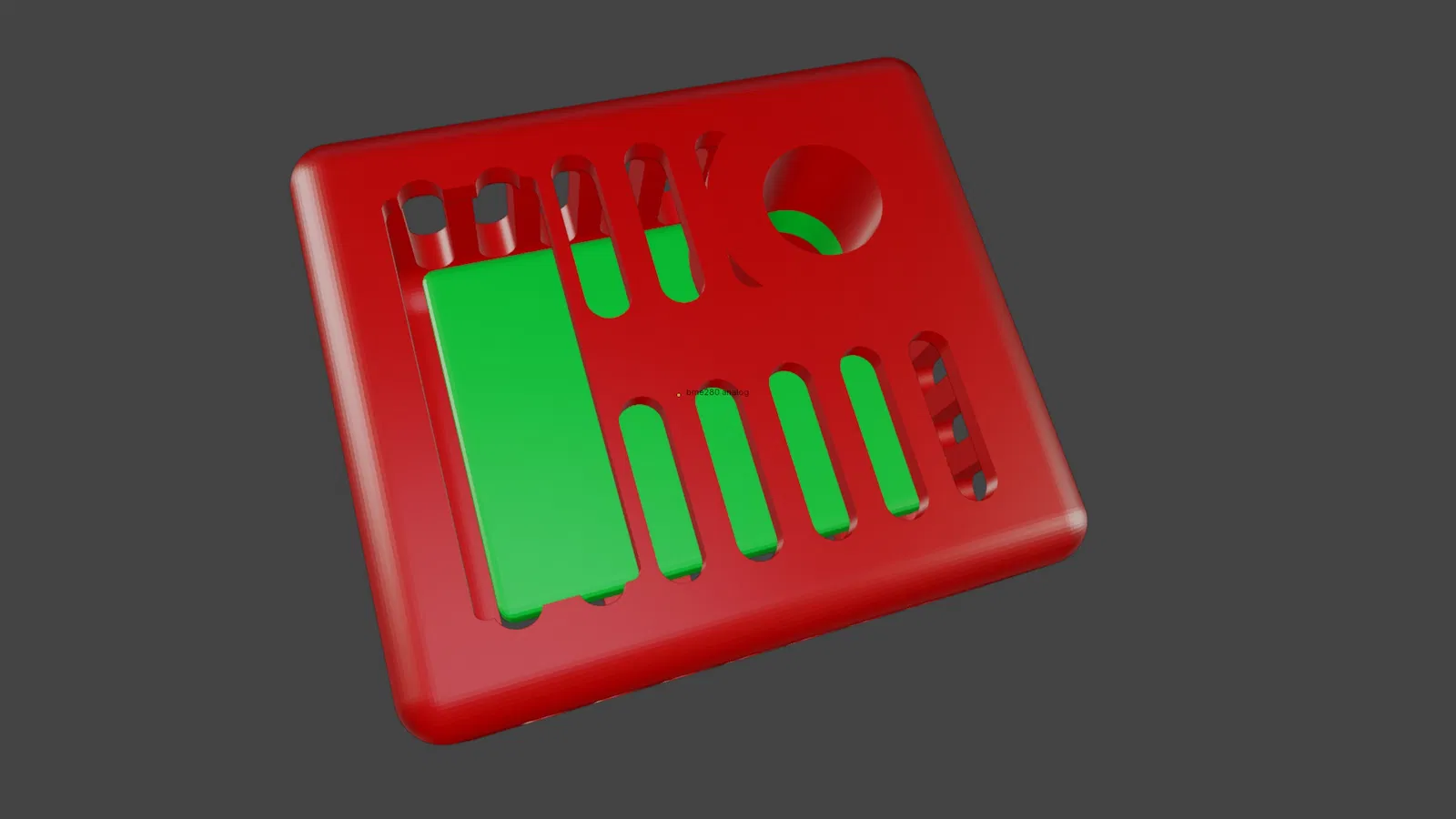

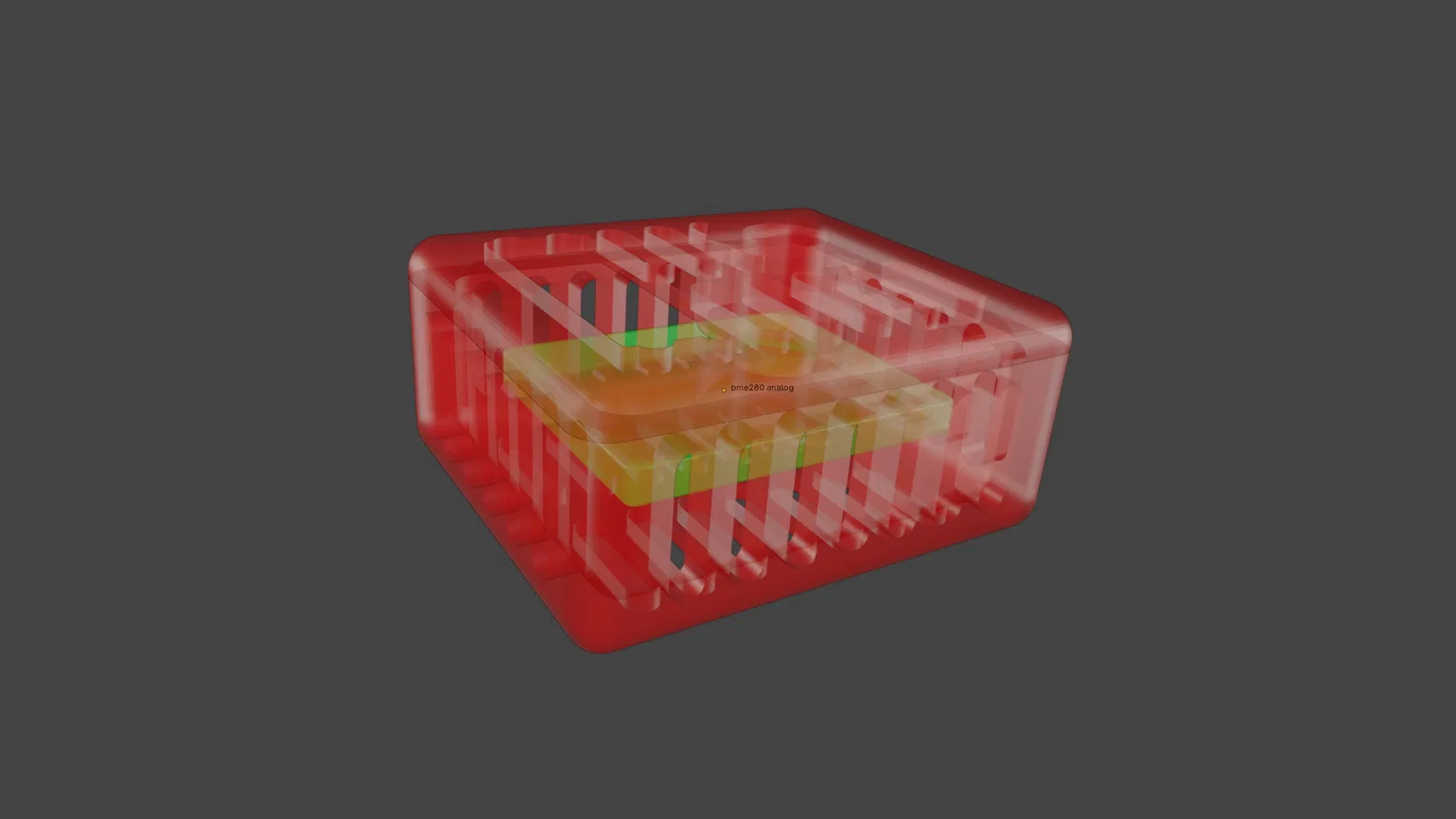

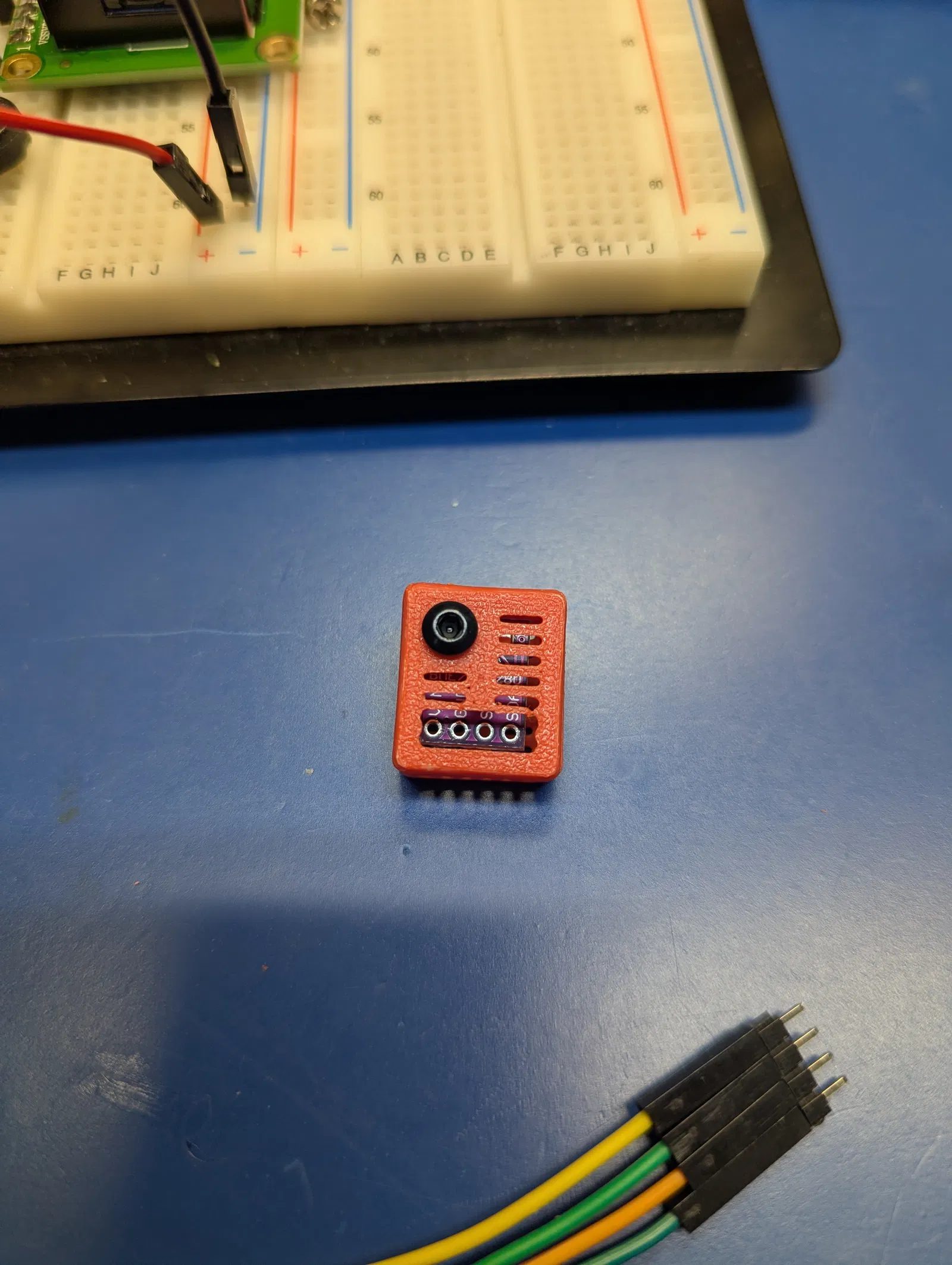

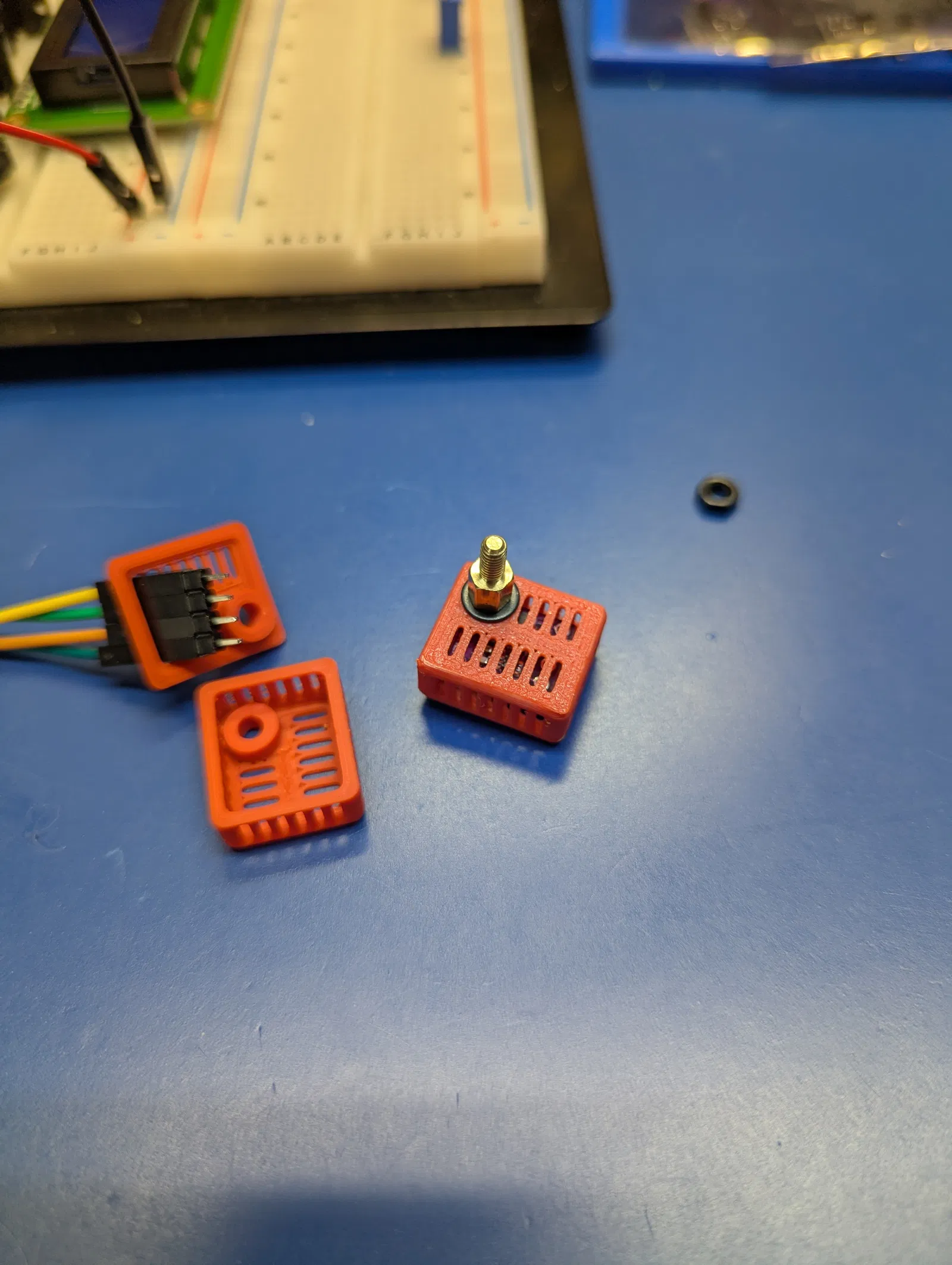

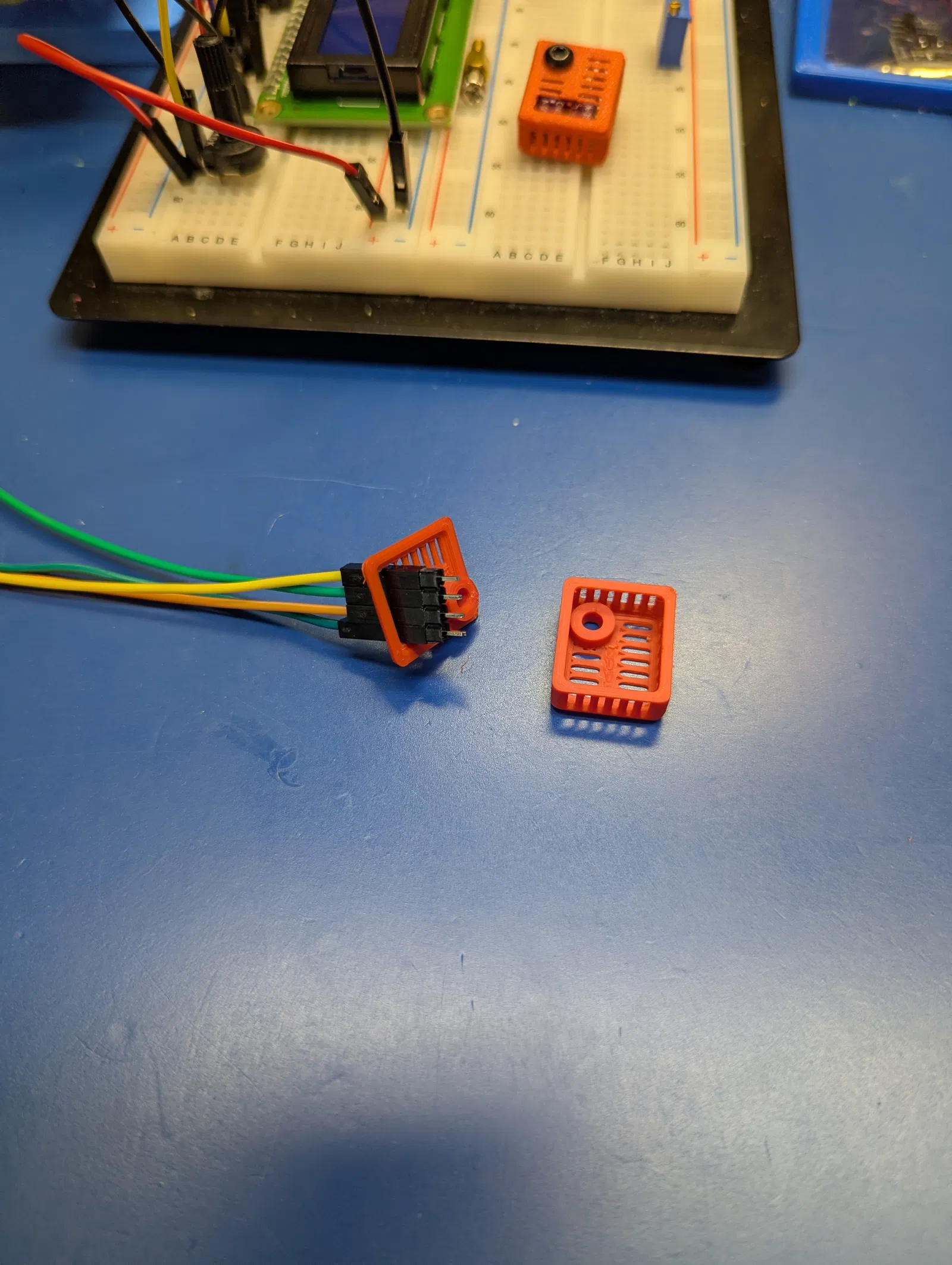

Mặc dù trên mạng có khá nhiều mẫu, nhưng thiết kế của mình giúp giữ module nằm cố định và chắc chắn bên trong vỏ. Hơn nữa, lỗ bắt vít được thiết kế xuyên suốt, nên bạn có thể dùng một con ốc M3 duy nhất để vừa cố định vỏ, vừa bắt nó vào một bảng mạch khác bằng trụ đồng.

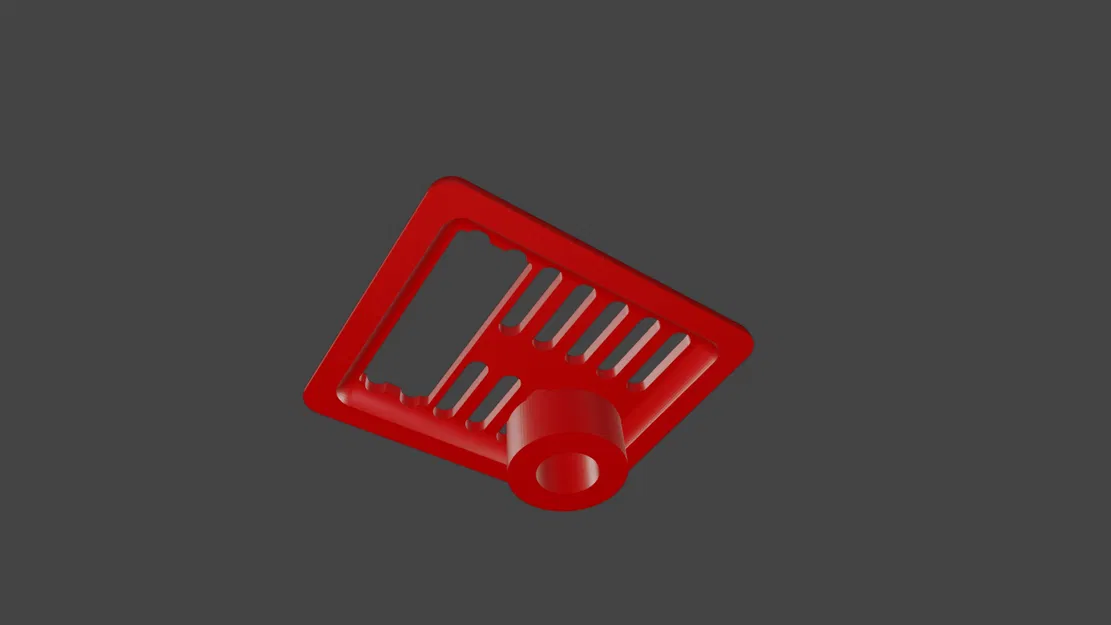

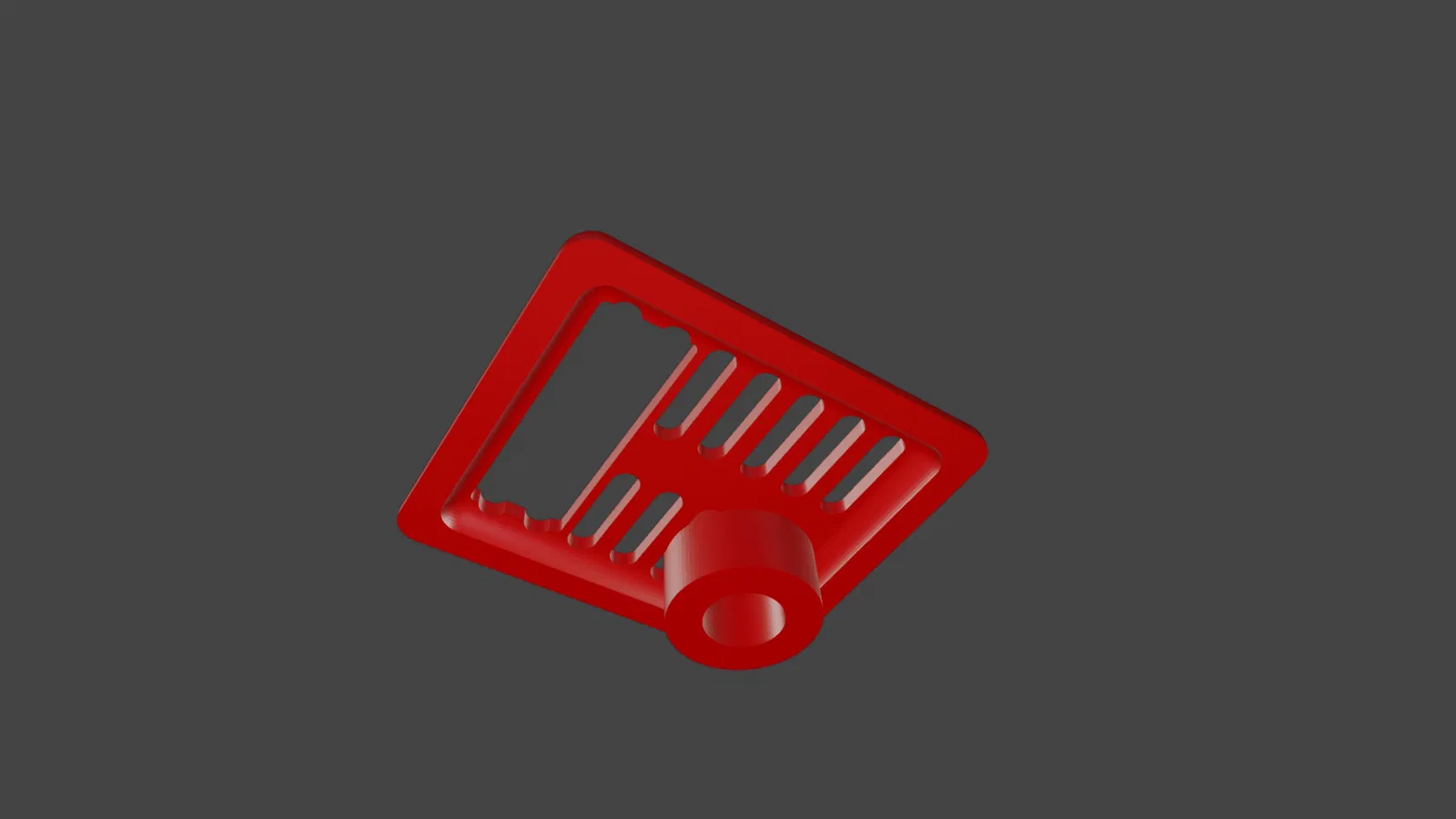

Nếu bạn thấy bo mạch BME280 của mình dày hơn 1.5mm, chỉ cần mài bớt phần trụ nhựa bên trong nắp trên là được.

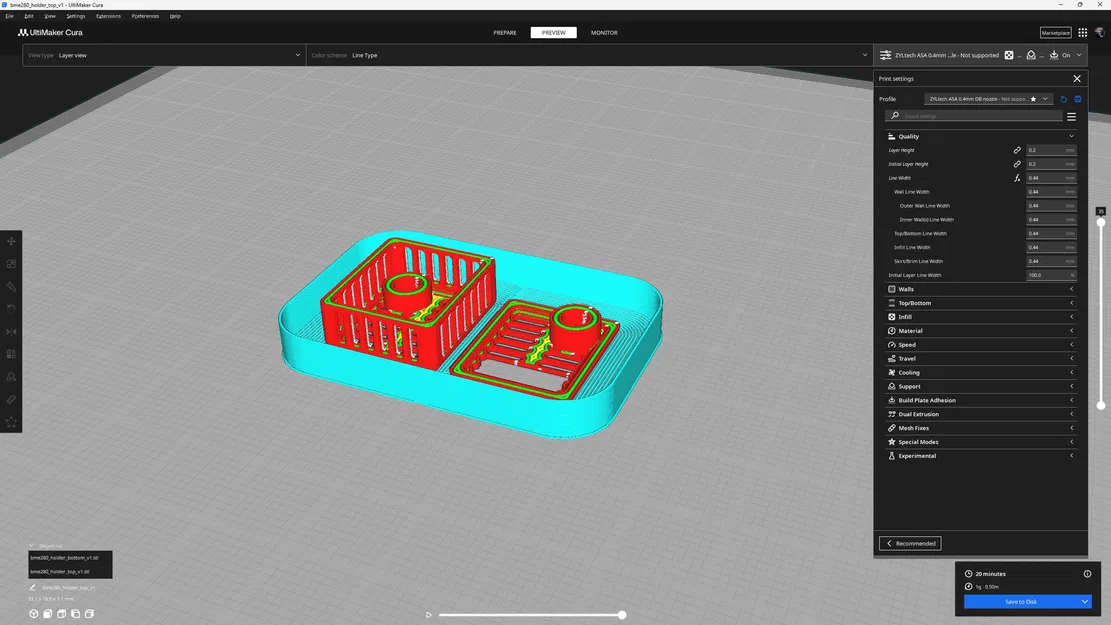

Mình in mẫu này bằng nhựa ZYLtech Matte Red ASA trên máy Ender 3 S1 Pro, dùng đầu phun Diamondback 0.4mm với chiều cao lớp in 0.2mm. Mình dùng nhựa ASA vì thiết bị sẽ đo điều kiện nhiệt độ bên trong máy sấy sợi nhựa tự chế, nơi nhiệt độ có thể lên đến 65°C.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
