Giá đỡ LCD nâng cho máy in Prusa XL

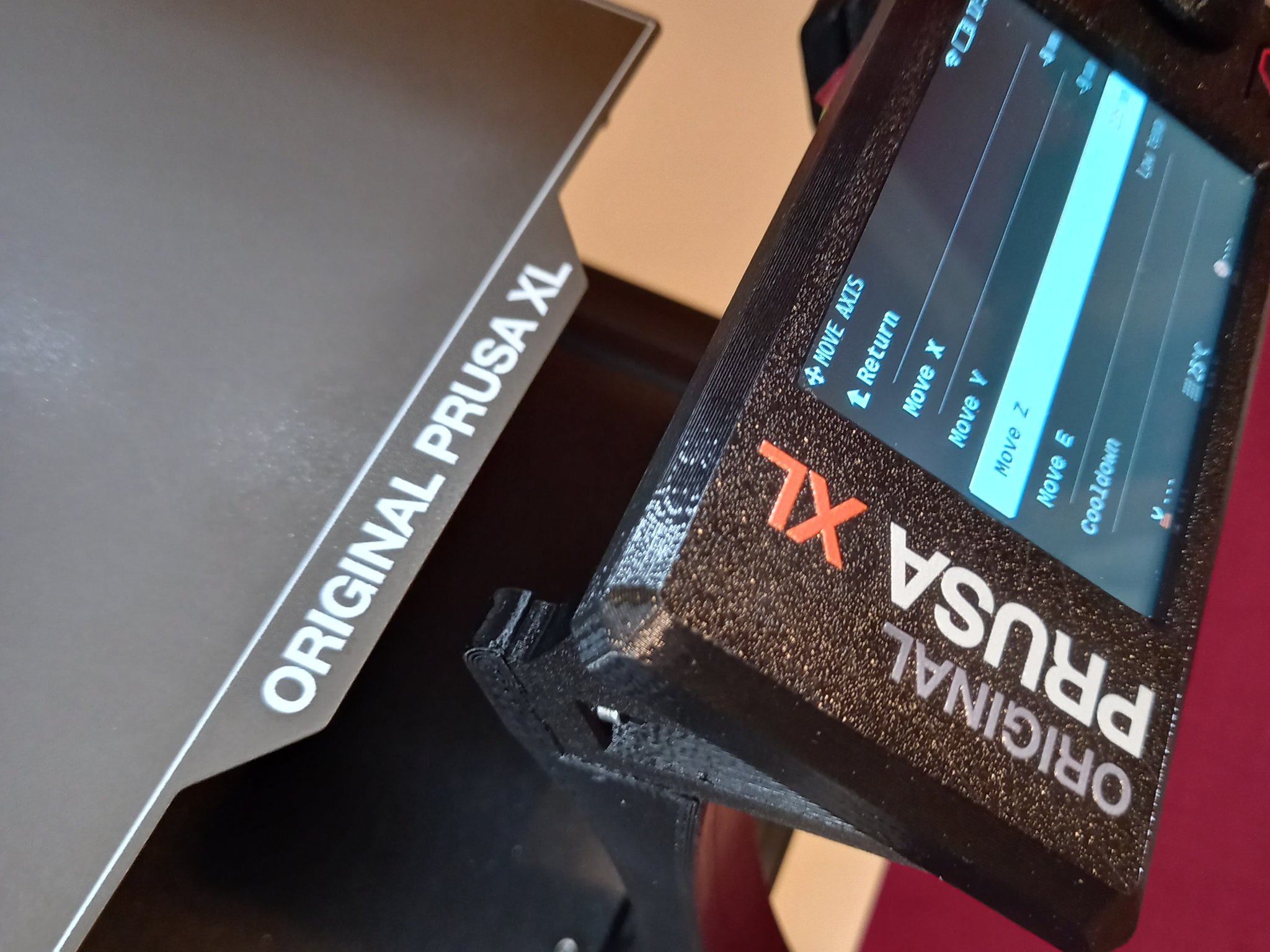

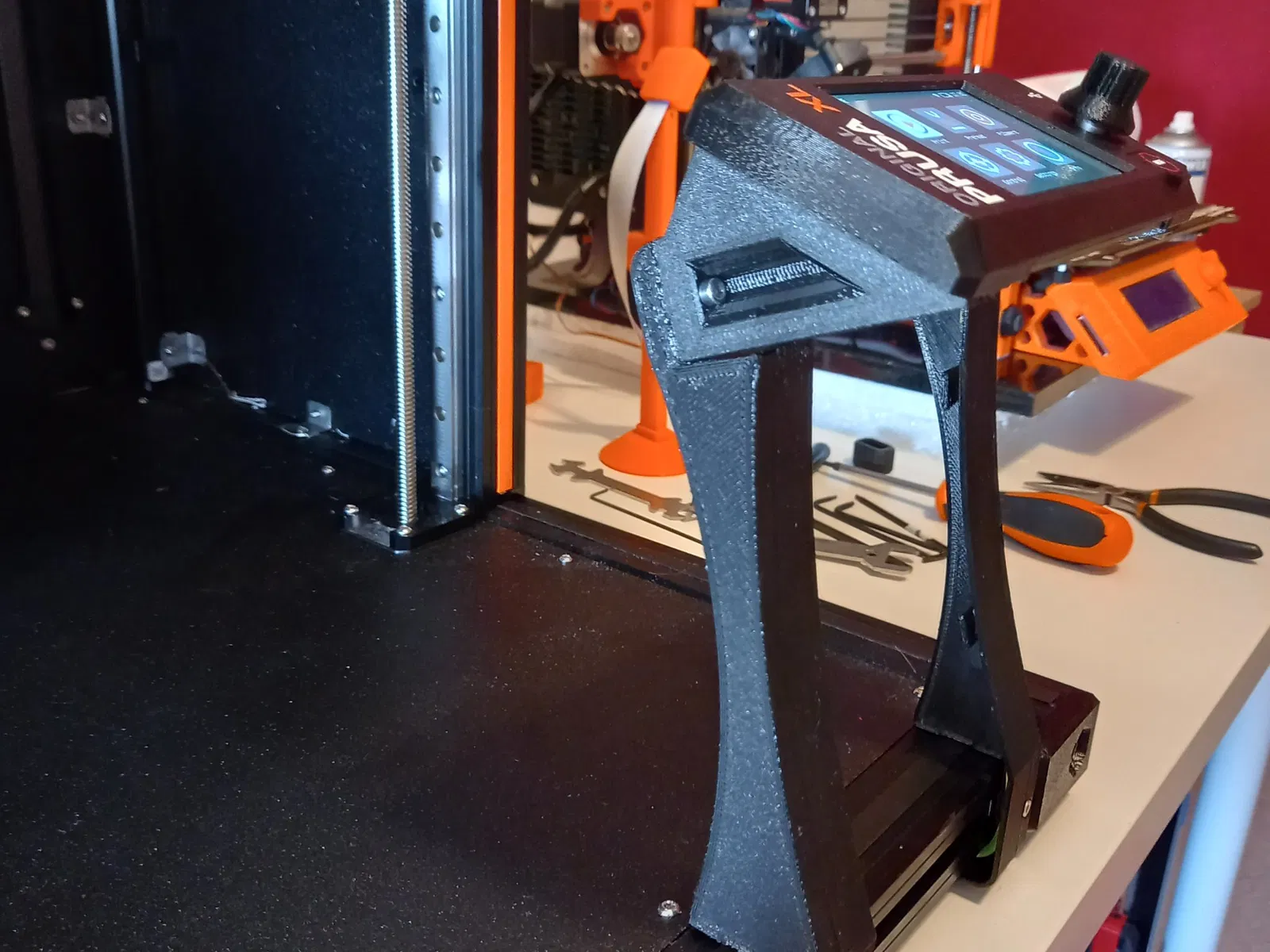

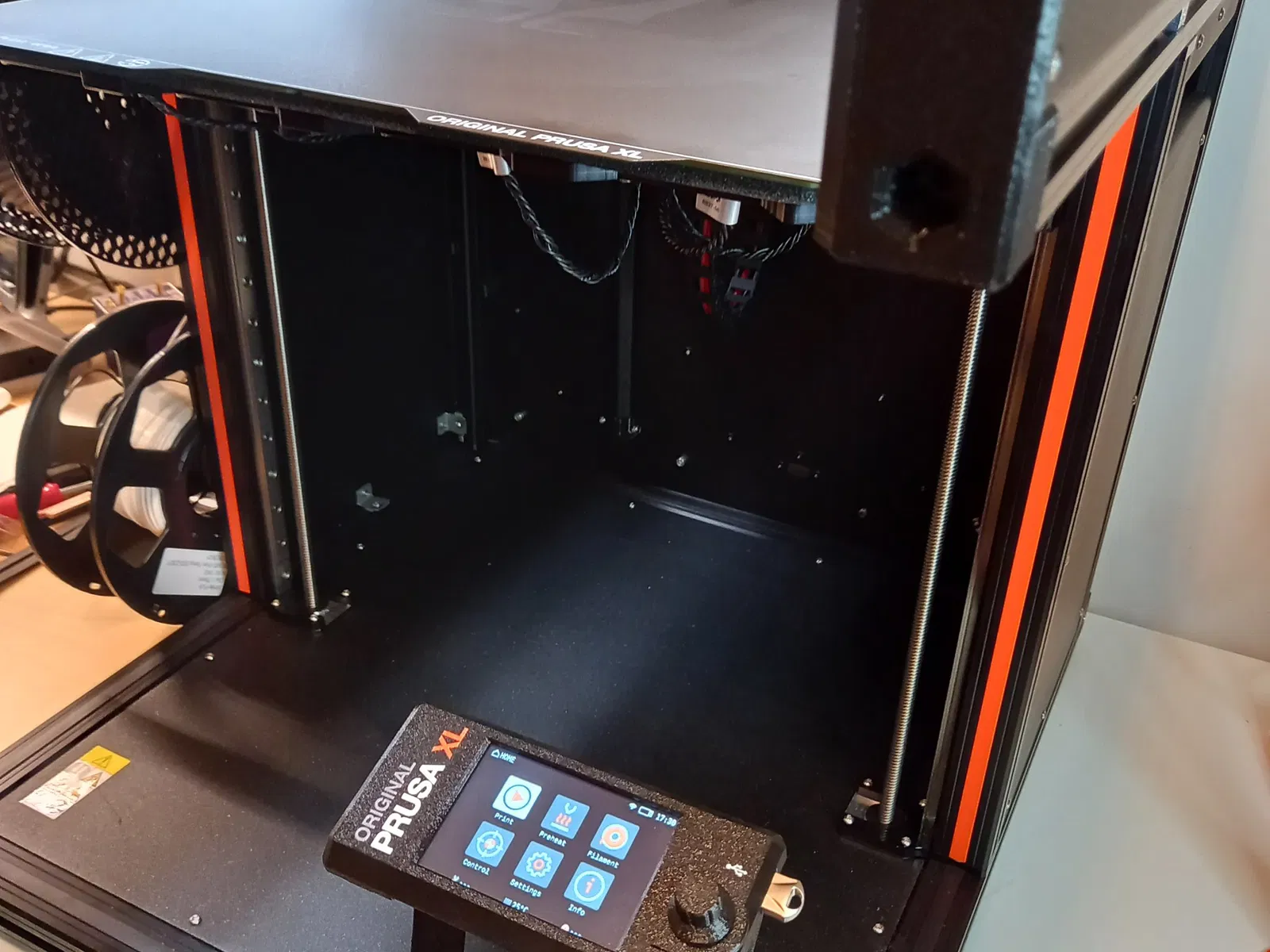

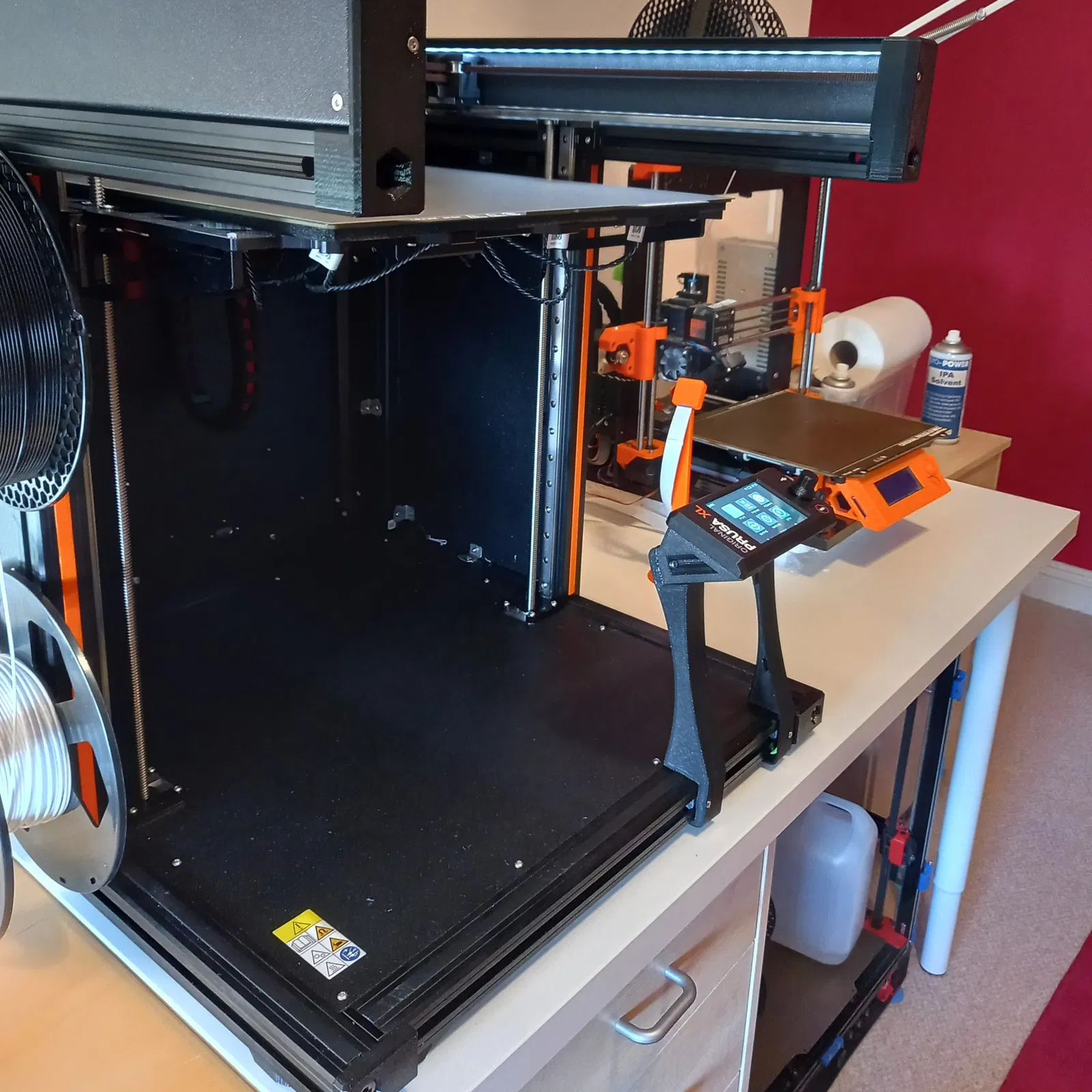

Trừ khi bạn chỉ cao 4 feet, màn hình xLCD trên XL được gắn quá thấp và ở góc sai (thật ra, đối với người có thị lực kém như tôi). Những giá đỡ này cho phép bạn nâng xLCD lên chiều cao của người lớn và điều chỉnh đến một góc nhìn tốt hơn. Chúng cũng di chuyển xLCD vào bên trong, vì vậy nó không bị lòi ra phía trước máy in (bàn của tôi chỉ sâu 60cm). Và, vâng, tôi đã tính đến việc hạ thấp bàn in, còn rất nhiều chỗ.

Bạn sẽ cần 2 vít M3x12 và 2 đai ốc M3 cũng như các vít M3x16 và đai ốc M3nEs có sẵn trên máy in. (M3nEs là các đai ốc kẹp lò xo trong kênh ở khung)

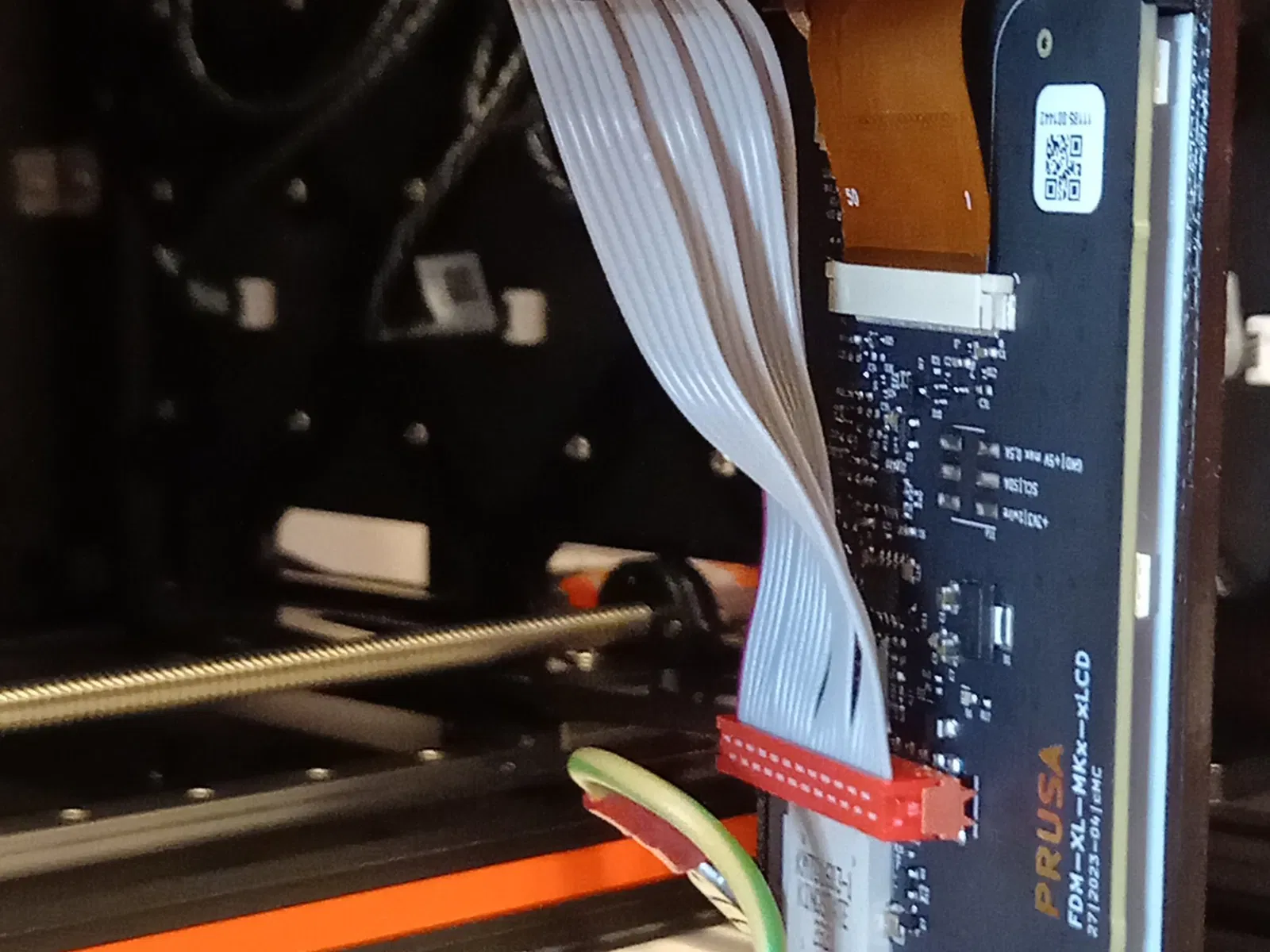

Với chiều dài hạn chế của cáp ribbon xLCD và dây nối đất PE, bạn sẽ phải di chuyển xLCD hoàn toàn sang bên phải (trừ khi bạn tự tạo ra cái của riêng mình mà không cao quá).

Để lắp đặt:

• Cẩn thận, đặt máy in nằm nghiêng sang bên phải. Không cần tháo đầu in hoặc cuộn.
• Tháo các cáp từ mặt dưới của khung và tháo vít xLCD.
• Gắn xLCD vào các giá đỡ bằng cách sử dụng các đai ốc M3 của bạn và các vít M3x16 có sẵn.

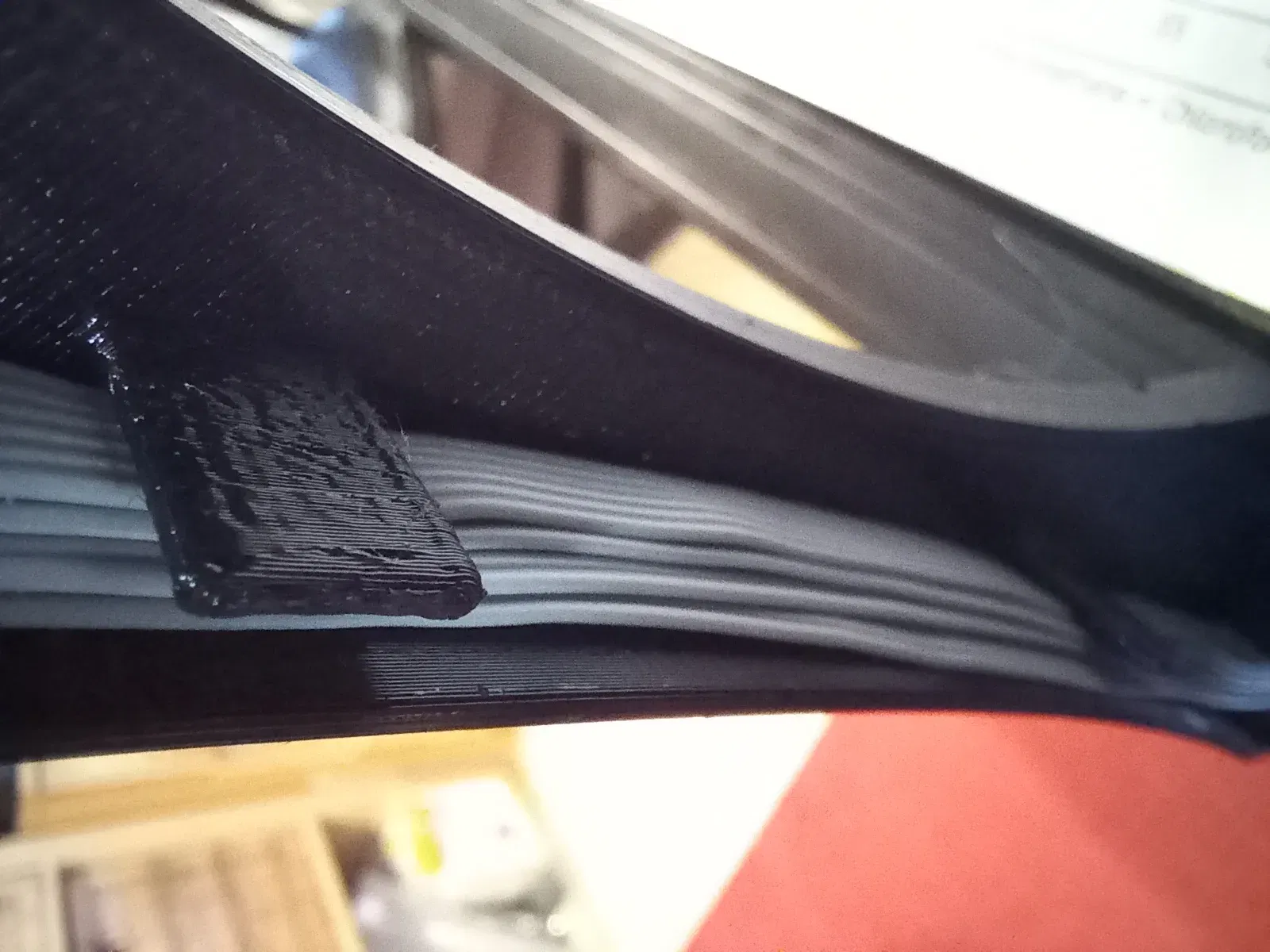

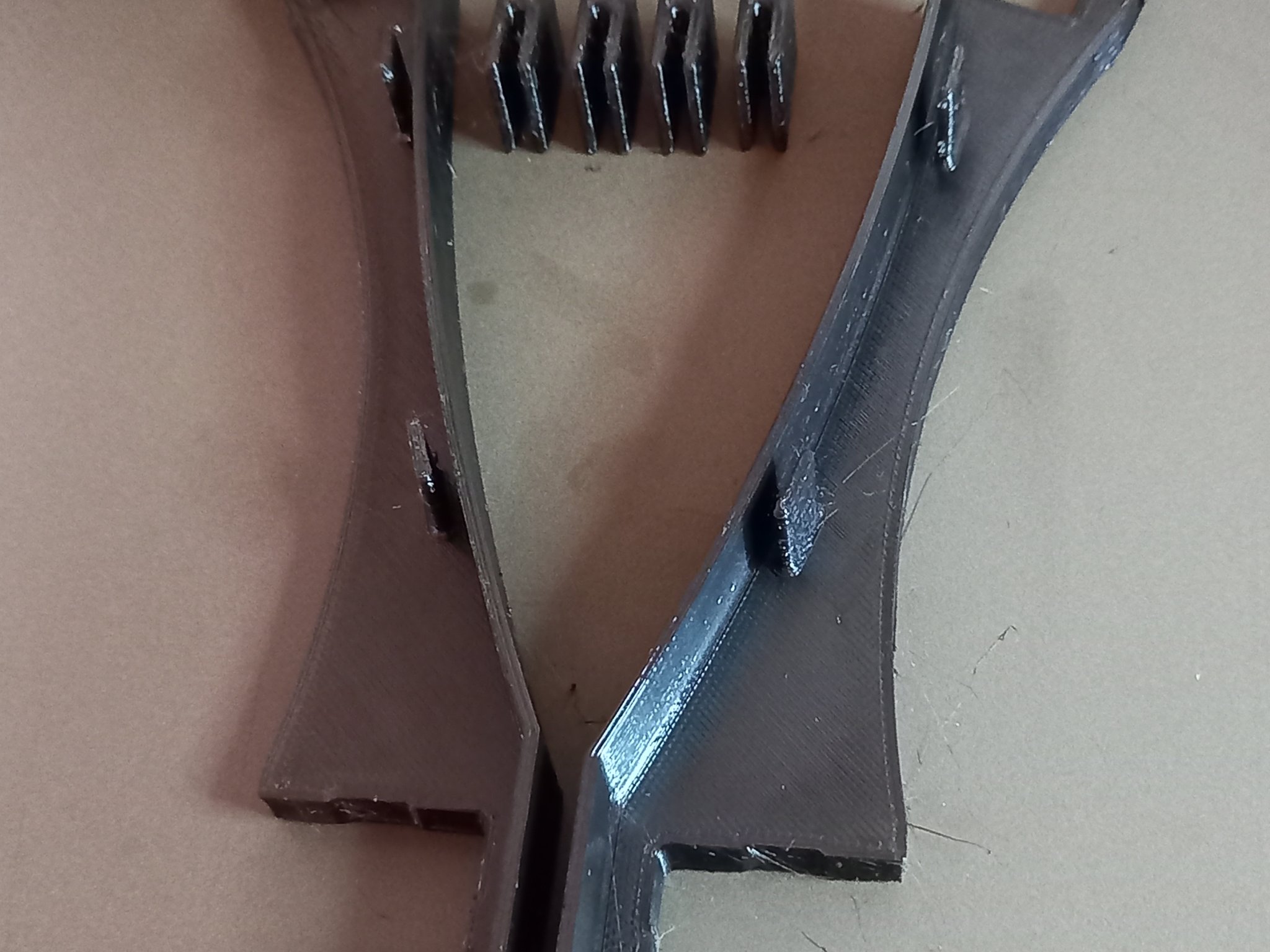

• Chạy các cáp trong các giá đỡ được giữ bởi các tab và qua kênh.
• Gắn vào khung bằng cách sử dụng các đai ốc M3nEs có sẵn và các vít M3x12 của bạn.

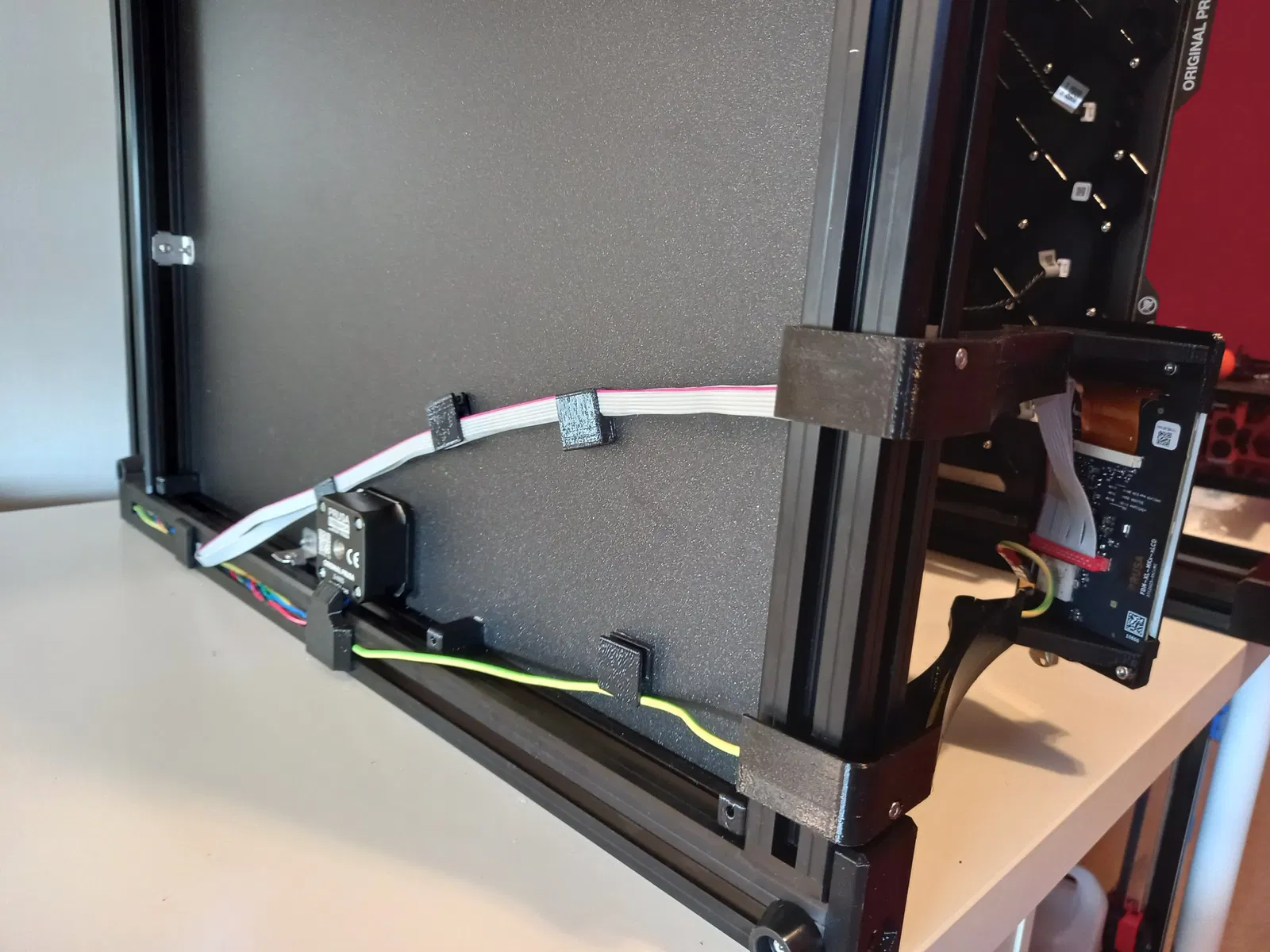

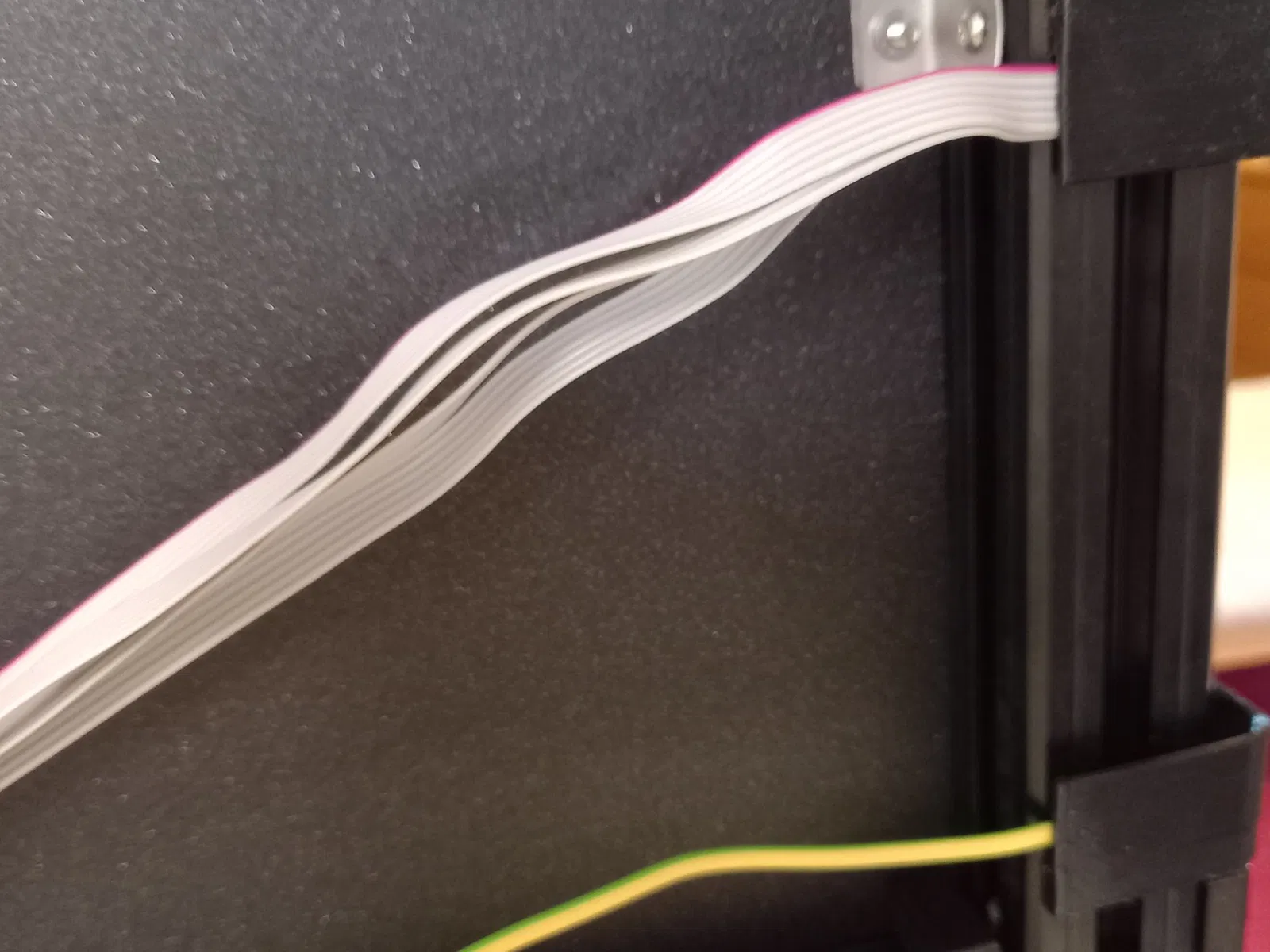

• Sử dụng các kẹp với một số băng dính hai mặt để giữ các cáp ở mặt dưới của máy in.

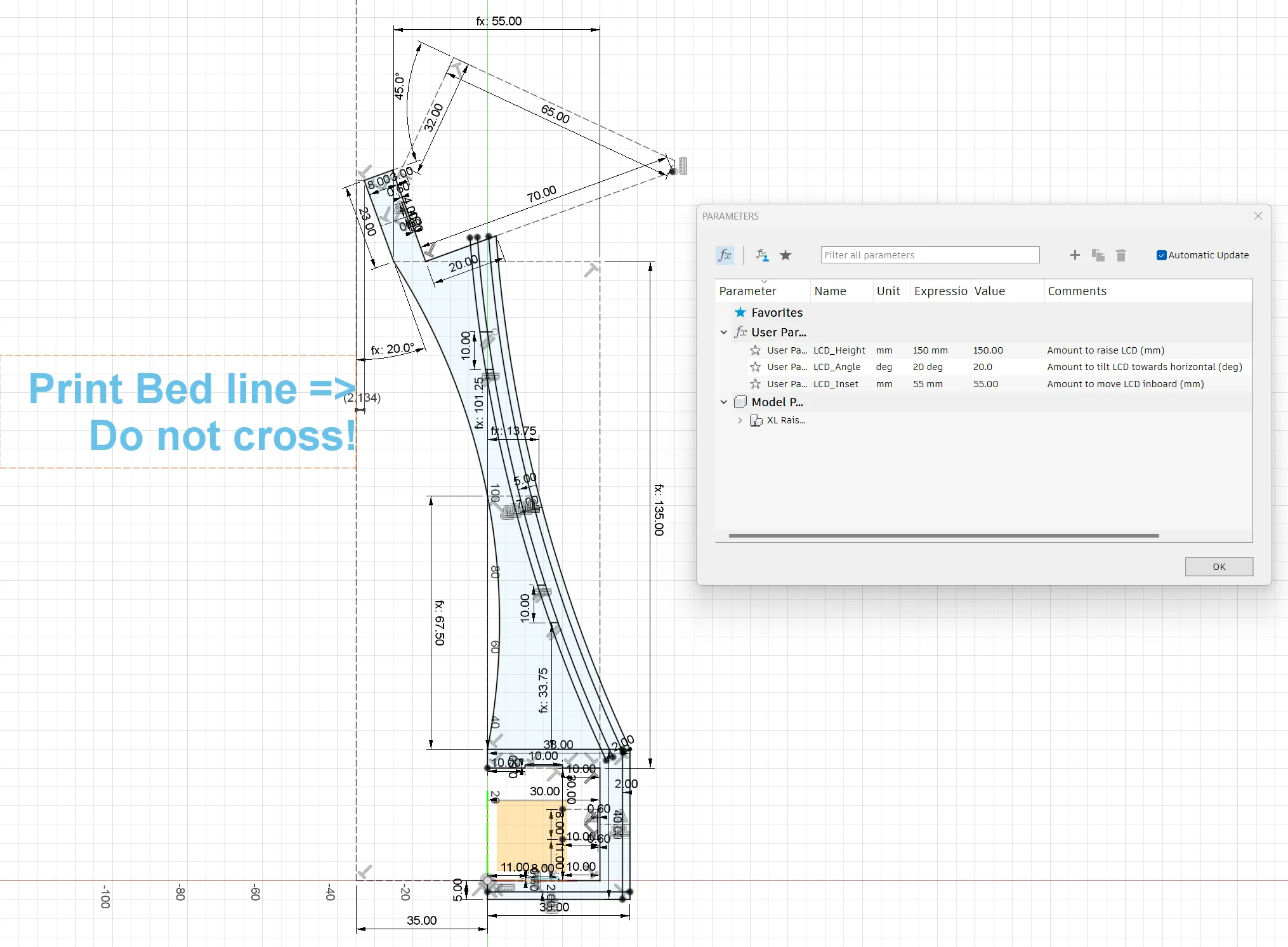

Tôi đã cung cấp tệp Fusion 360 .f3d. Chiều cao để nâng LCD, khoảng cách để di chuyển LCD vào bên trong, và góc để xoay màn hình về phía ngang (từ 45° ban đầu) đều được tham số hóa.
