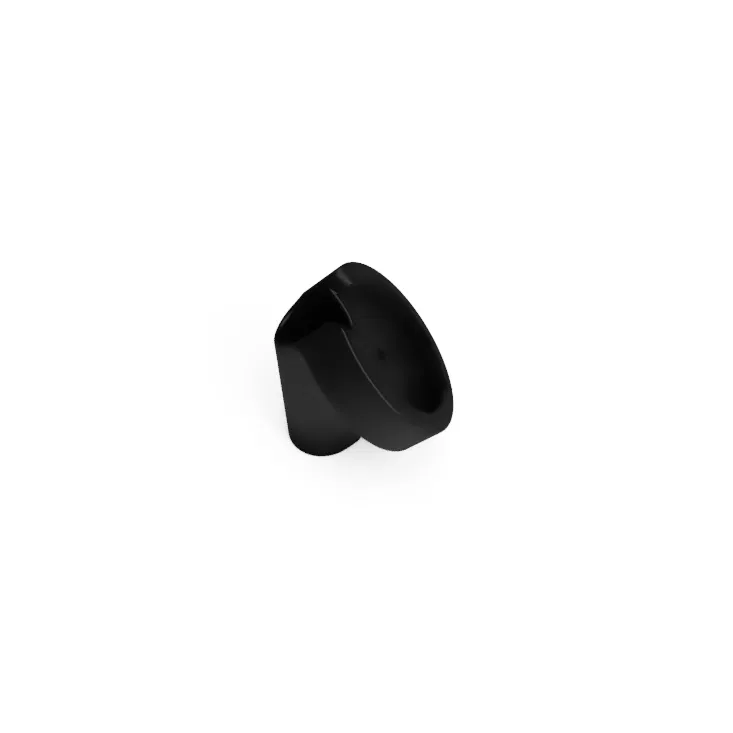

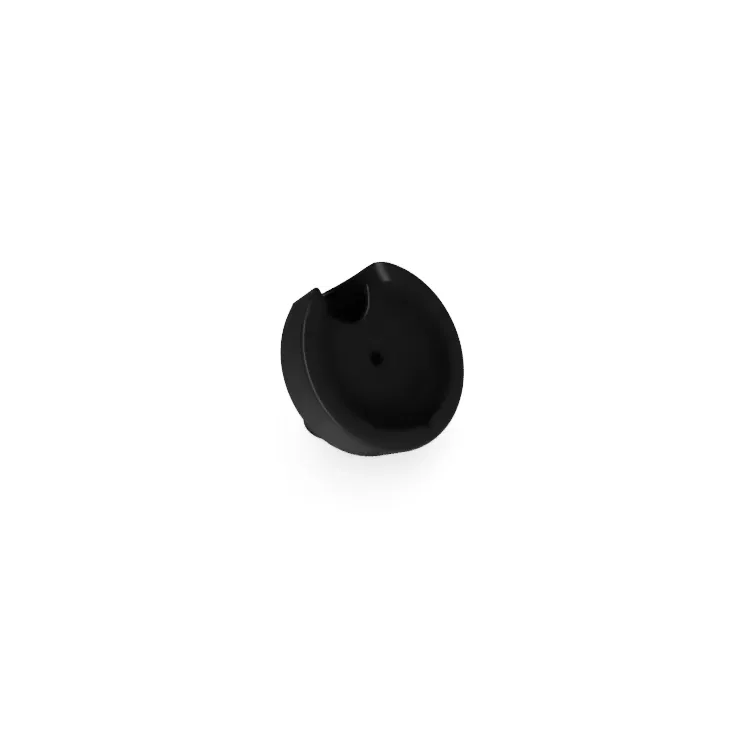

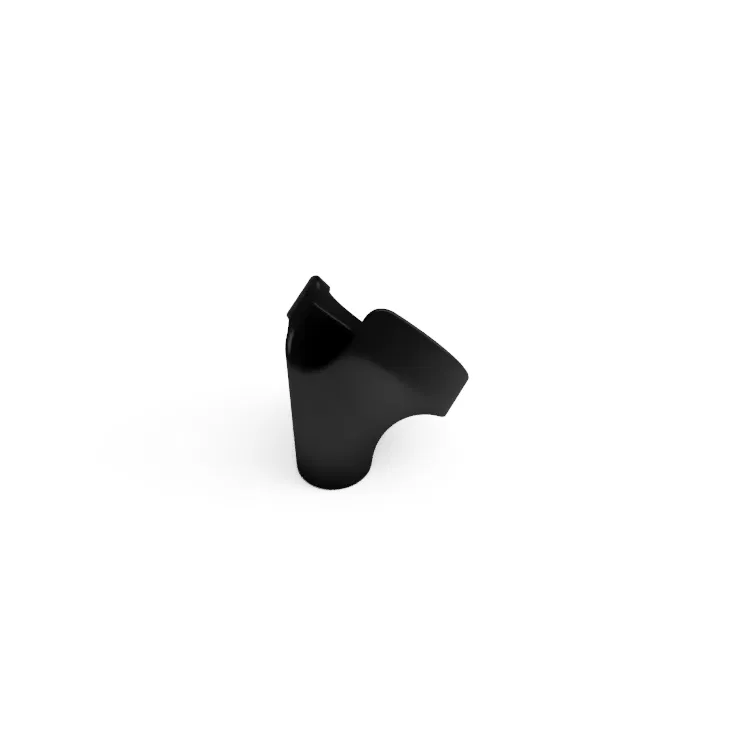

Ngàm gắn Mirror Mount cho Beeline Moto II - M10x1.25 (Husqvarna Vitpilen 401)

Ngàm gắn này được thiết kế để gắn Beeline Moto II bằng bộ chuyển đổi Beeline Moto Mount Adapter đi kèm.

Phần giá đỡ này được thiết kế riêng cho chiếc Husqvarna Vitpilen 401 của mình. Nó vặn trực tiếp vào chân gương chiếu hậu bên trái trên ghi đông. Chân gương này sử dụng ren M10 × 1.25 tiêu chuẩn, vốn rất phổ biến trên các loại xe máy.

Thiết kế này mang lại vị trí gắn gọn gàng và chắc chắn ngay gần ghi đông mà không cần phải dùng thêm kẹp ghi đông hay bộ chuyển đổi nào khác.

Beeline Moto Mount Adapter được gắn vào chi tiết in bằng ốc Torx M3 × 6 đầu phẳng. Ốc sẽ vặn vào một con ốc lục giác (hex nut) được đặt sẵn bên trong bản in, giúp việc lắp ráp trở nên dễ dàng và an toàn.

Phần cứng cần thiết

• Beeline Moto Mount Adapter (đi kèm theo thiết bị)
• Ốc Torx M3 × 6 đầu phẳng
• Đai ốc lục giác DIN 934 M3 (nhúng vào trong khi in)
• Ốc lục giác chìm DIN 912 M10x1.25 x 35mm

Đặc điểm

• Thiết kế dành riêng cho Beeline Moto II
• Tương thích hoàn hảo với Beeline Moto Mount Adapter chính hãng
• Gắn trực tiếp vào lỗ ren chân gương
• Tích hợp gọn gàng vào khu vực lái
• Thiết kế đai ốc nhúng giúp gắn kết an toàn
• Kiểu dáng nhỏ gọn và nhẹ

Thiết lập in ấn

Cài đặt khuyến nghị

• Chiều cao lớp in (Layer height): 0.2 mm
• Độ đặc (Infill): 15 %
• Số lớp vỏ (Perimeters): 3
• Hỗ trợ (Supports): Bắt buộc

Vật liệu khuyến nghị

• PETG
• ASA / ABS để chịu nhiệt tốt hơn

Lưu ý: PLA có thể bị mềm hoặc biến dạng khi tiếp xúc trực tiếp với ánh nắng mặt trời hoặc nhiệt độ cao khi chạy xe.

Lưu ý quan trọng khi in

Vui lòng chú ý đến hướng đặt mẫu và cài đặt hỗ trợ (support) khi cắt file (slicing).

• Nên đặt mẫu sao cho bề mặt để gắn Beeline Moto Mount Adapter nằm hướng xuống bàn in.
• Phải bật hỗ trợ (supports) để in.
• Sử dụng tính năng paint-on supports để tránh tạo support bên trong hốc chứa đai ốc M3.

Cách nhúng đai ốc:

1. Bắt đầu in như bình thường.
2. Thiết lập tạm dừng (pause) tại độ cao 10 mm.
3. Đặt đai ốc lục giác M3 vào hốc đã thiết kế sẵn.
4. Tiếp tục in để đai ốc được bọc kín hoàn toàn bên trong chi tiết.

Cách này đảm bảo điểm gắn chắc chắn và thẩm mỹ cho ốc của bộ chuyển đổi.

Sẽ sớm cập nhật thêm hình ảnh!
