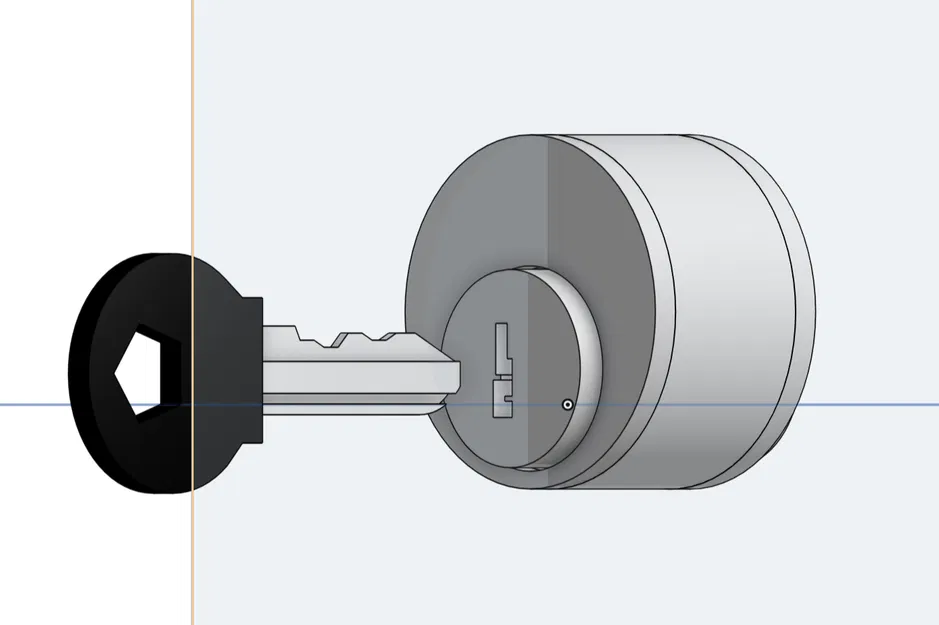

Mô hình 3D Ổ Khóa Pin Tumbler và Chìa Khóa (Dành cho giáo dục)

Mô hình ổ khóa và chìa khóa pin tumbler cơ bản

Bạn đã bao giờ tò mò muốn biết cơ chế hoạt động bên trong của một chiếc ổ khóa cửa thông thường trông như thế nào chưa? Với mô hình 3D này, bạn có thể tự tay in ấn và lắp ráp một chiếc ổ khóa kiểu pin tumbler (chốt bi) ngay tại nhà. Đây không chỉ là một món đồ chơi giáo dục thú vị để tìm hiểu về nguyên lý bảo mật cơ bản mà còn là một dự án lắp ráp kỹ thuật đầy cảm hứng cho bất kỳ ai đam mê cơ khí chính xác.

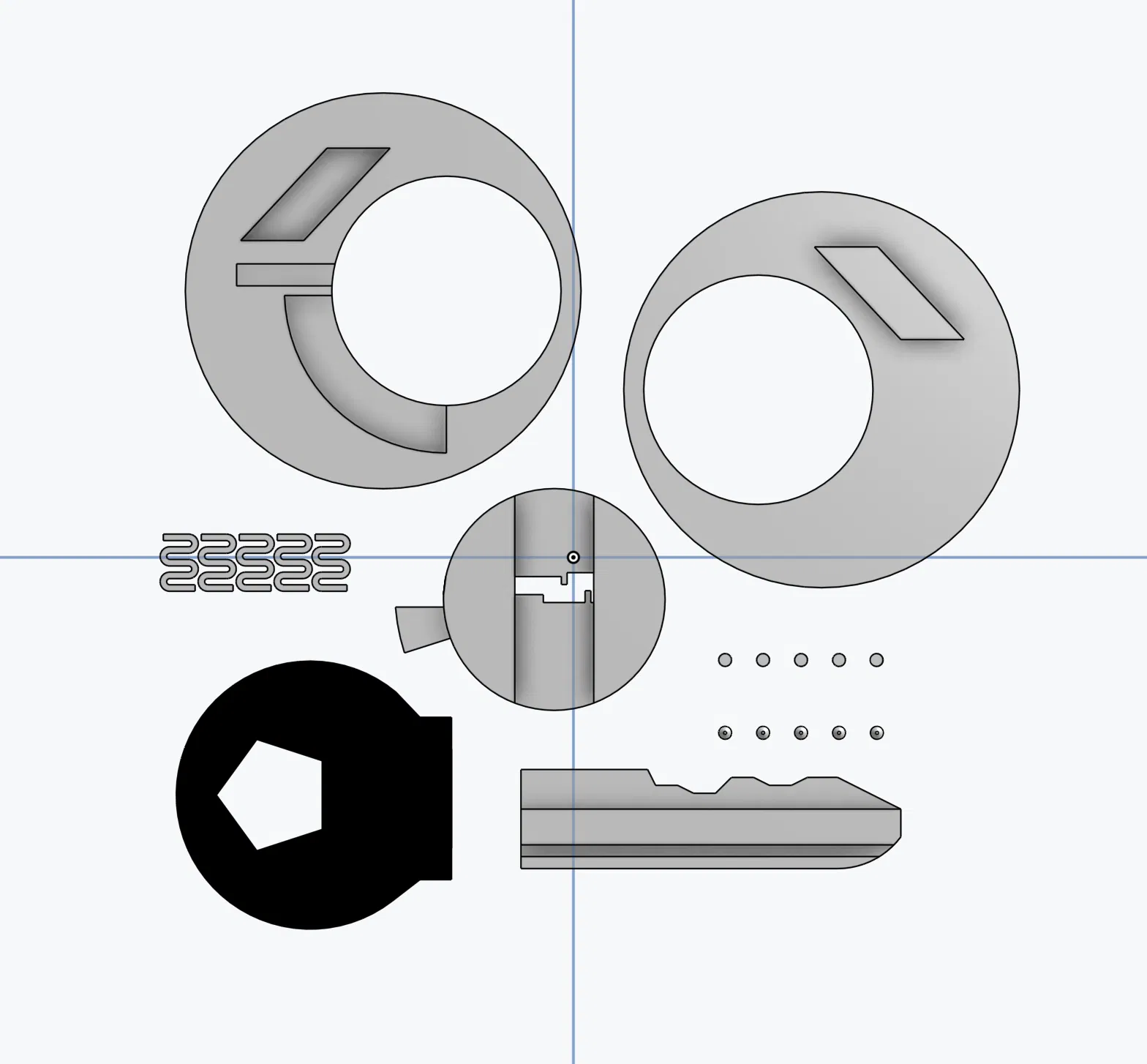

Thiết kế này mô phỏng chân thực cấu tạo của loại ổ khóa phổ biến nhất hiện nay trên thế giới, bao gồm đầy đủ các bộ phận như thân khóa, lõi khóa, chìa khóa và hệ thống chốt bi (pins) cùng lò xo đi kèm. Thay vì chỉ nhìn trên hình vẽ, việc tự tay lắp ráp từng chi tiết nhỏ sẽ giúp bạn hiểu rõ cách mà các chốt bi được sắp xếp để khớp với răng cưa trên chìa khóa, từ đó cho phép lõi khóa xoay được. Đây là một cách tuyệt vời để giảng dạy cho trẻ em hoặc những người mới bắt đầu về tư duy logic và kỹ thuật cơ khí trong cuộc sống hằng ngày.

Để đạt được kết quả tốt nhất khi in 3D mô hình này, bạn cần lưu ý một số điểm kỹ thuật quan trọng như sau:

• Chất liệu: Khuyến khích sử dụng nhựa PLA hoặc PETG vì chúng có độ cứng cáp và độ bền cần thiết để các chi tiết không bị biến dạng khi lắp ráp.
• Độ phân giải in (Layer Height): Nên chọn layer height từ 0.12mm đến 0.16mm để đảm bảo các chi tiết nhỏ như chốt bi và các đường rãnh trên chìa khóa được sắc nét, tránh tình trạng bị kẹt do bề mặt in không phẳng.
• Độ chính xác: Hãy kiểm tra độ sai số của máy in trước khi thực hiện. Nếu các chốt bi in ra bị quá kích thước, bạn có thể cần dùng giấy nhám để mài nhẹ giúp việc xoay lõi khóa mượt mà hơn.
• Lắp ráp: Khi lắp lò xo và chốt bi, hãy làm việc trên một bề mặt sạch sẽ để tránh làm mất các linh kiện nhỏ. Bạn có thể sử dụng một chút mỡ bôi trơn chuyên dụng cho nhựa để cơ chế hoạt động trơn tru hơn.
• Mục đích sử dụng: Mô hình này chủ yếu dùng cho mục đích giáo dục, trưng bày hoặc giải trí. Xin lưu ý rằng ổ khóa in 3D không nên được sử dụng cho các mục đích bảo mật thực tế vì độ bền của vật liệu nhựa không thể so sánh với thép cứng.
• Tùy biến: Bạn hoàn toàn có thể in các bộ phận với các màu sắc khác nhau để dễ dàng quan sát cơ chế chuyển động bên trong khi thực hiện thao tác mở khóa.
