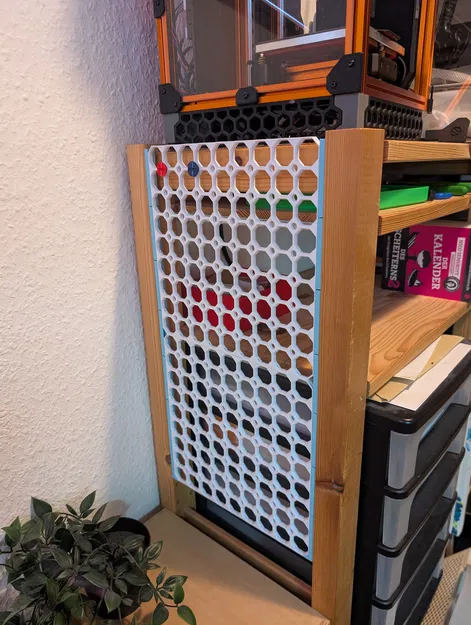

Tích hợp Multiboard vào kệ IKEA IVAR

Thông số kỹ thuật

• Phần khung bên của kệ IVAR có chiều rộng lòng trong là 236 mm.

• Kích thước này vừa khít cho: 9MU (tương đương 225 mm) đối với các tấm Multiboard hình bát giác loại "Regular". Còn dư khoảng 11 mm để lắp đặt dễ dàng.

• Các tấm ván được cố định chắc chắn vào khung mà không cần khoan đục hay làm thay đổi cấu trúc gỗ ban đầu.

Tổng quan hệ thống

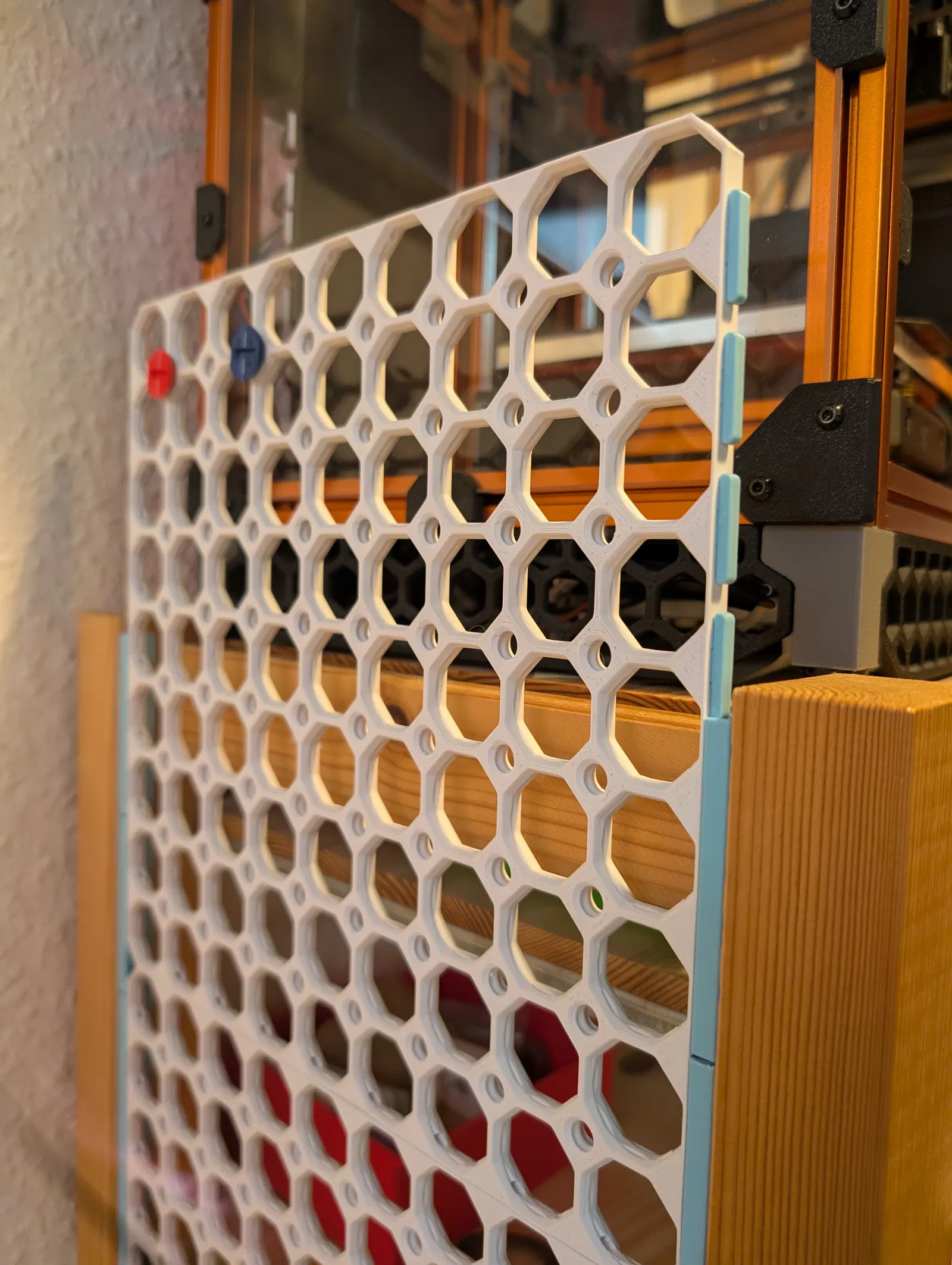

Rail Clips (Dành cho các tấm bát giác)

• Được gắn vào cạnh bên của tấm Multiboard.

• Có nhiệm vụ trượt vào khe dẫn hướng của các đầu nối IVAR (IVAR Connectors).

IVAR Connectors (Các đầu nối dẫn hướng)

• Được gắn trực tiếp vào các lỗ có sẵn trên khung IVAR.

• Có rãnh dẫn hướng để Rail Clips chạy vào bên trong.

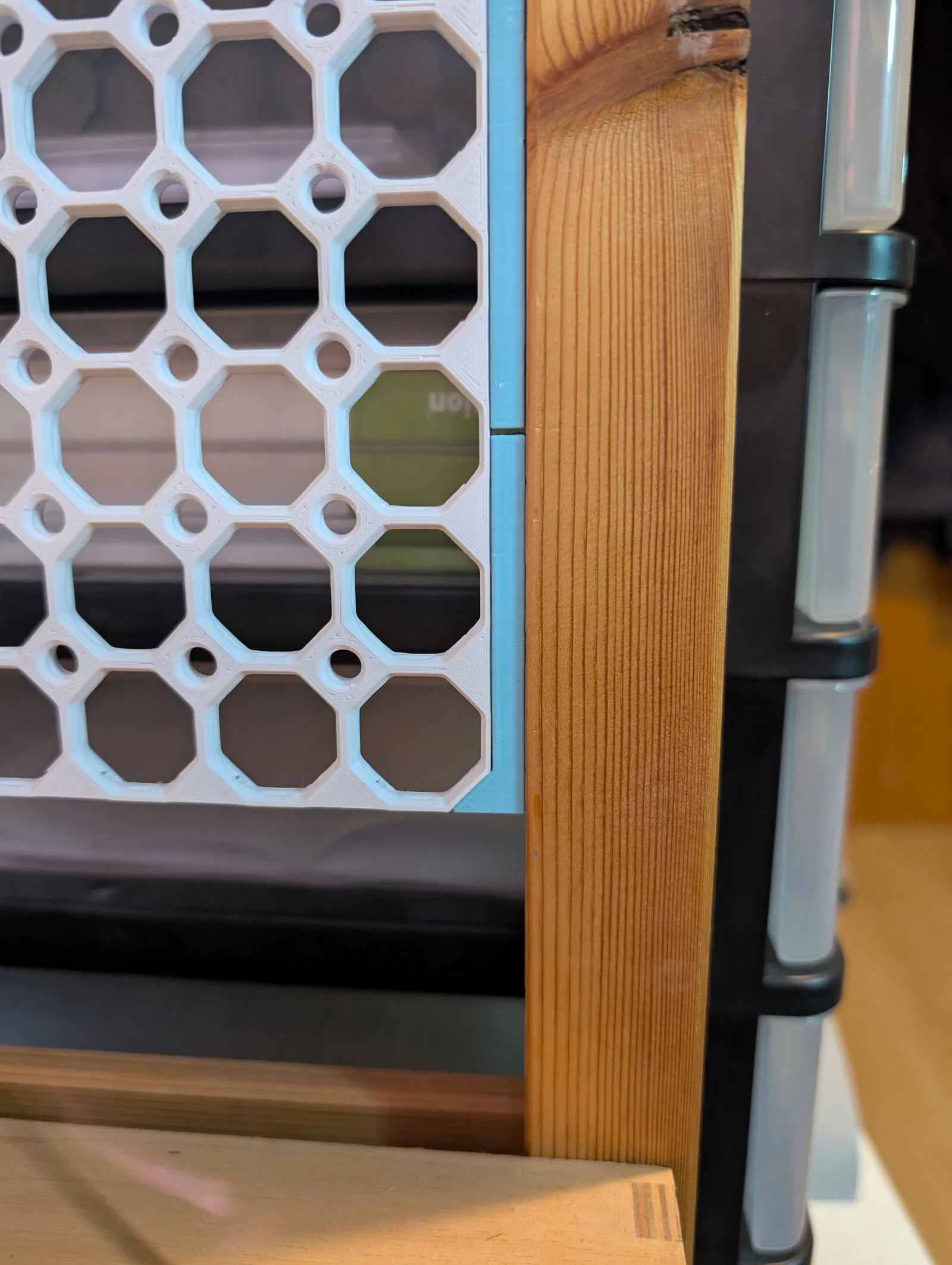

Lower IVAR Connectors (Đầu nối phía dưới có điểm chặn)

• Thiết kế tương tự như đầu nối thường.

• Có thêm bề mặt đỡ tích hợp.

• Dùng để chặn tấm ván thấp nhất.

Liên kết các tấm Multiboard

• Các tấm ván được liên kết với nhau bằng Dual Clips.

• Chỉ cần sử dụng hai clip cho mỗi vị trí kết nối là đủ.

• Tôi đã thiết kế thêm Mono Clips để giúp các tấm ván phẳng hơn, tránh hiện tượng lệch tầng.

Xin hãy tuân thủ giấy phép sử dụng của Multiboard. Nếu bạn thấy thiết kế này hữu ích, hãy cho mình một Like hoặc đăng tải ảnh thành phẩm (Make) của bạn nhé. Mình rất sẵn lòng đón nhận những ý kiến đóng góp để cải thiện thiết kế hơn nữa.
