Bộ khớp nối ống PTFE M6 và M10 cho hộp Chitu E1

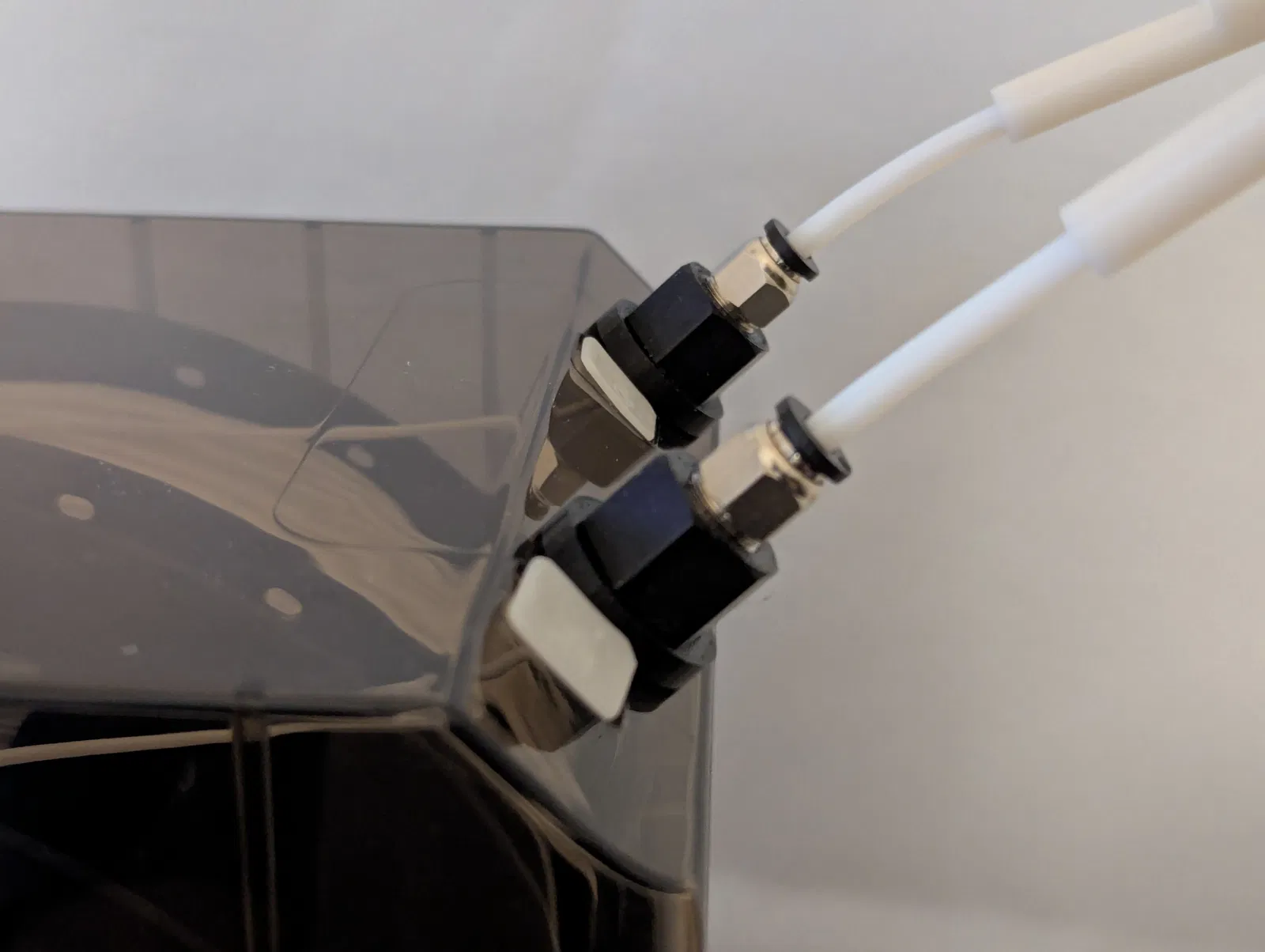

Khi in từ hộp Chitu E1, chắc hẳn bạn đã từng gặp tình trạng ống PTFE bị tuột ra giữa chừng. Mô hình này giúp bạn bổ sung các khớp nối/mặt bích phù hợp để cố định ống PTFE. Có hai phiên bản: dành cho khớp nối M6 và M10. Bạn có thể mua các khớp nối này trên AliExpress hoặc các cửa hàng tương tự. Mô hình này hoạt động với các loại khớp có bước ren 1mm.

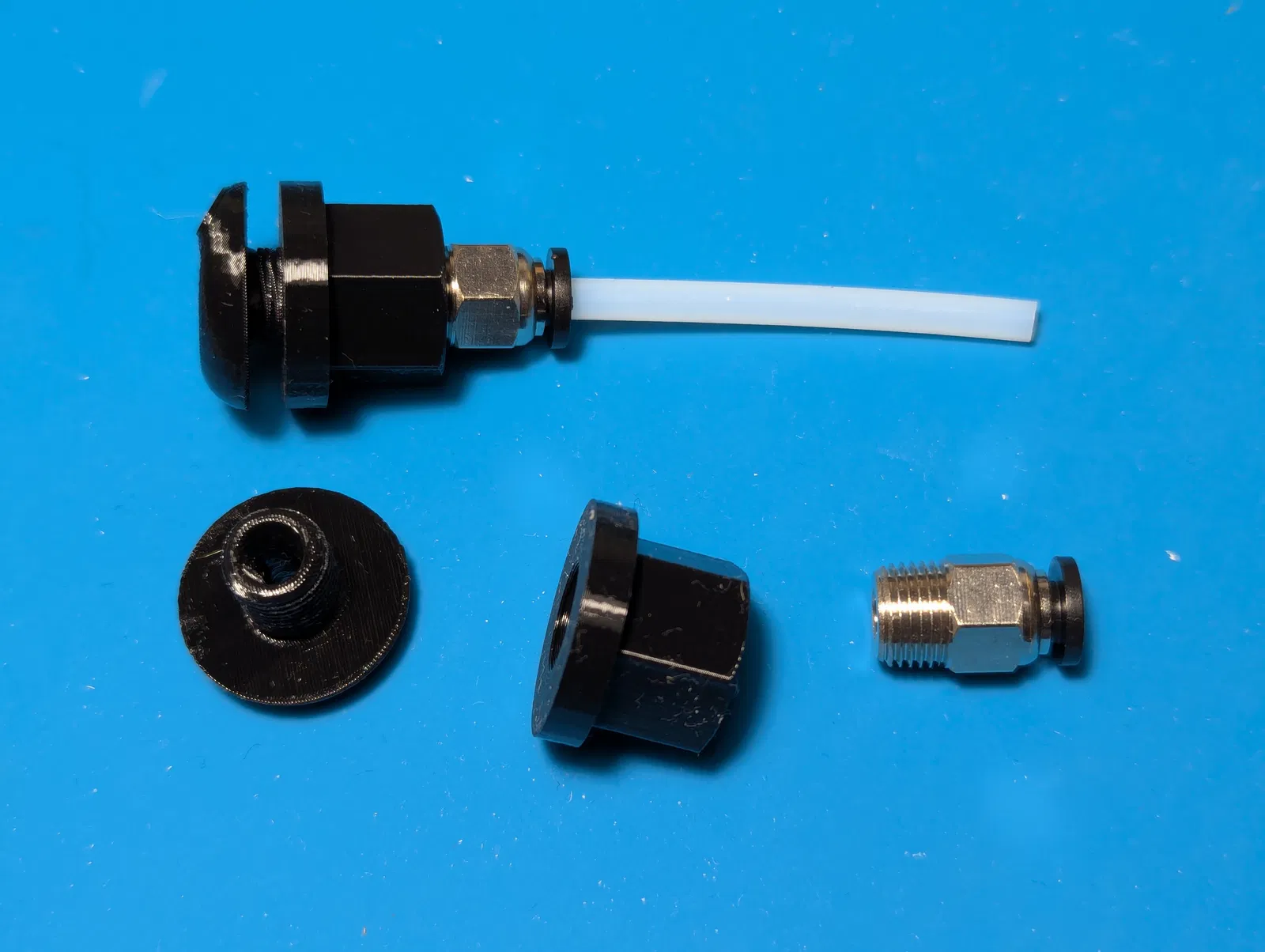

Biến thể M6 (cho một hộp):

• 2x Chitu-Bolt (không cần support)
• 2x Chitu-M6-Nut (phiên bản này cần support ở phần tâm)

Biến thể M10 (cho một hộp):

• 2x Chitu-Bolt (không cần support)
• 2x Chitu-M10-Nut (không cần support)

Đối với bu lông, bạn có thể chọn in nghiêng hoặc in thẳng đứng (tùy sở thích cá nhân).

Tôi khuyên bạn nên in bằng nhựa PETG với chiều cao lớp in thấp (ví dụ: 0.15mm hoặc thấp hơn). Hãy in mô hình theo hướng đặt như trong file.

Sự khác biệt giữa v1 và v2 là đường kính lỗ dẫn sợi nhựa trong vít (4mm ở v1; 5mm ở v2). Với tôi, phiên bản gốc hơi chật để luồn ống PTFE vào hộp. Vì vị trí ống đã được cố định bởi khớp nối nên không cần thiết phải thiết kế chật như vậy.

Nguồn từ https://makerworld.com/de/models/2223150-chitu-e1-ptfe-connectorm6m10 bởi user_908227022.
