Cần số tuần tự (Sequential Shifter) tự làm cho Racing Sim

Cần số tuần tự (Sequential Shifter) tự làm cho Racing Sim

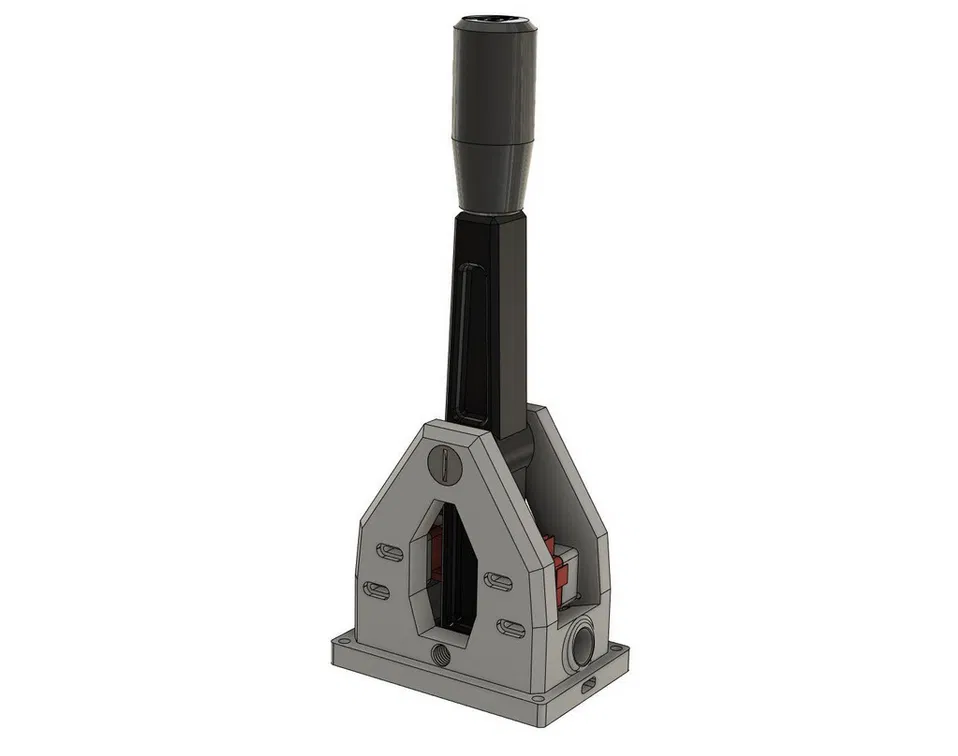

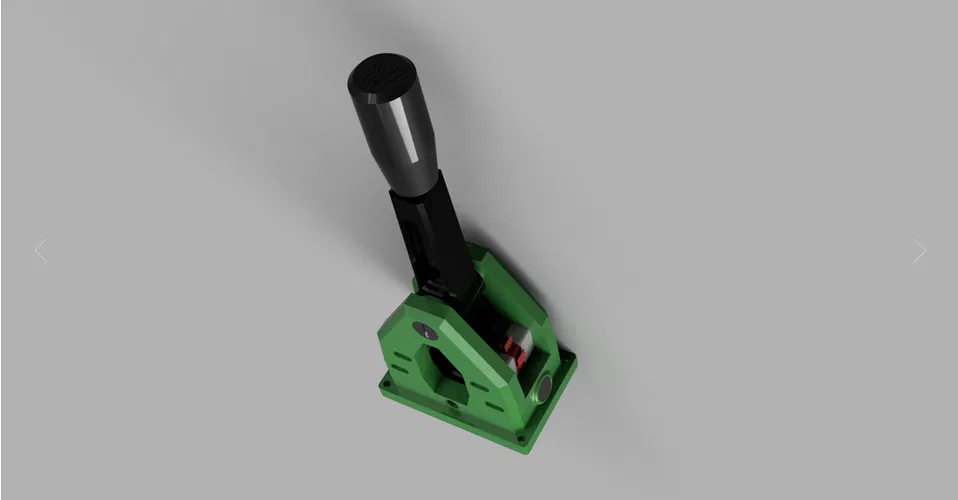

Cảm ơn bạn đã quan tâm đến mẫu cần số tuần tự 3D printable dành cho Racing Sim của mình. Ý tưởng thiết kế của mình là tạo ra một sản phẩm bền bỉ, sử dụng lâu dài nhưng vẫn đảm bảo tính kinh tế và không cần các linh kiện quá đặc biệt. Tổng thời gian in khoảng 1,5 ngày và tốn khoảng 500 gram nhựa. Mình chọn PLA và dùng ổn định trong thời gian dài mà không gặp vấn đề gì. Mình đã sử dụng bản này được khoảng 6 tháng và nó vẫn hoạt động hoàn hảo. Mình cũng đã thực hiện một vài cải tiến nhỏ cho mô hình này so với bản mẫu đầu tiên.

/ / Các linh kiện cần thiết \ \

Linh kiện in 3D

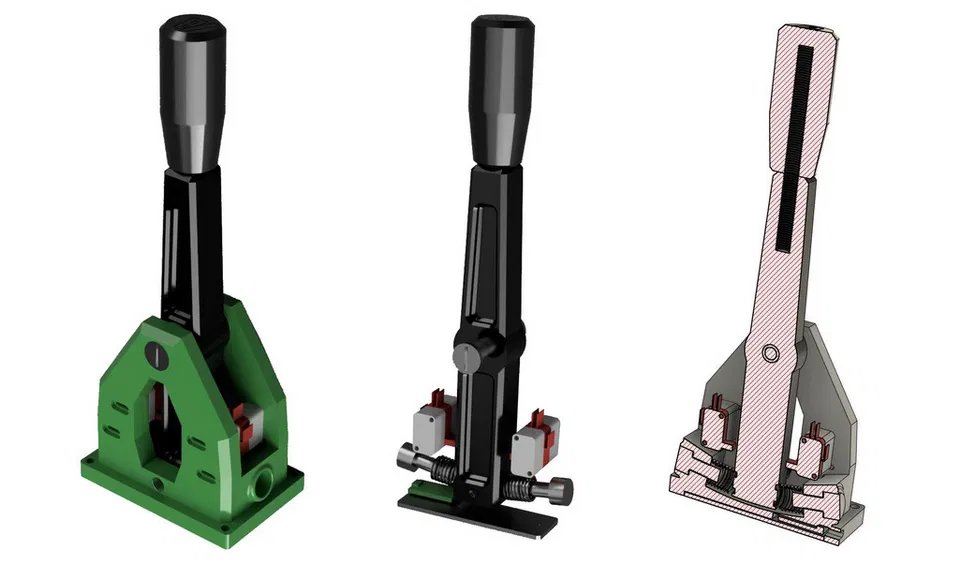

1x Thân cần số chính (Main Shifter Body) 1x Cần gạt (Shifter Shaft) 1x Nắp đáy (Bottom Cover) 4x Miếng đệm công tắc (Switch Spacers) 1x Núm cần số (Shift Knob - Tùy chọn: khuyến khích dùng núm xe thật với ren M10 x 1.5) 1x Chốt xoay & Nắp chốt (Pivot Pin & Pivot Cap - Tùy chọn)

Linh kiện bổ sung (phi 3D)

1x Ống trục xoay (Pivot Tube) thép/nhôm dài 64mm, đường kính ngoài 12mm, thành dày 1.6mm --hoặc-- Bu lông M12 dài 75mm, đai ốc khóa (nylock) M12 và 2 vòng đệm. 2x Công tắc hành trình (Limit Switches - Loại SPDT V-155-1C25) 1x Arduino Pro Micro (ATMEGA32U4) 1x Cáp Micro USB (độ dài tối thiểu 2m) 4x Bu lông M3 dài 70mm (đầu lục giác) 4x Vòng đệm M3 4x Đai ốc khóa (Nylock) M3 1x Bu lông M10x1.5 dài ~65mm (để gắn núm cần số, cần cắt bỏ phần đầu để lấy đoạn ren) 2x Vít nhỏ để gắn nắp đáy cho Arduino 2x Bu lông M10x1.5 dài 30-35mm (để chặn hành trình cần số) Dây điện và thiếc hàn 2x Lò xo cần số (đường kính 14mm, dài 40mm, sợi 1.8mm) 2x Bi chặn (Ball plungers K0309 - M12x1.75)

/ / Quy trình in và lắp ráp \ \

Phần 1: In 3D

Có 6 thành phần cần in (2 thành phần tùy chọn). Bạn nên in theo hướng dẫn trong hình để đảm bảo độ bền. Mình dùng PLA với 3 vách (walls) và 50% infill cho các bộ phận chịu lực chính.

Phần 2: Code Arduino

Mình đã đính kèm mã code trong file tải về. Bạn cần cài đặt thư viện Joystick của Matthew Heironimus trong Arduino IDE. Sau khi nạp code, Arduino sẽ nhận diện như một tay cầm chơi game trên Windows.

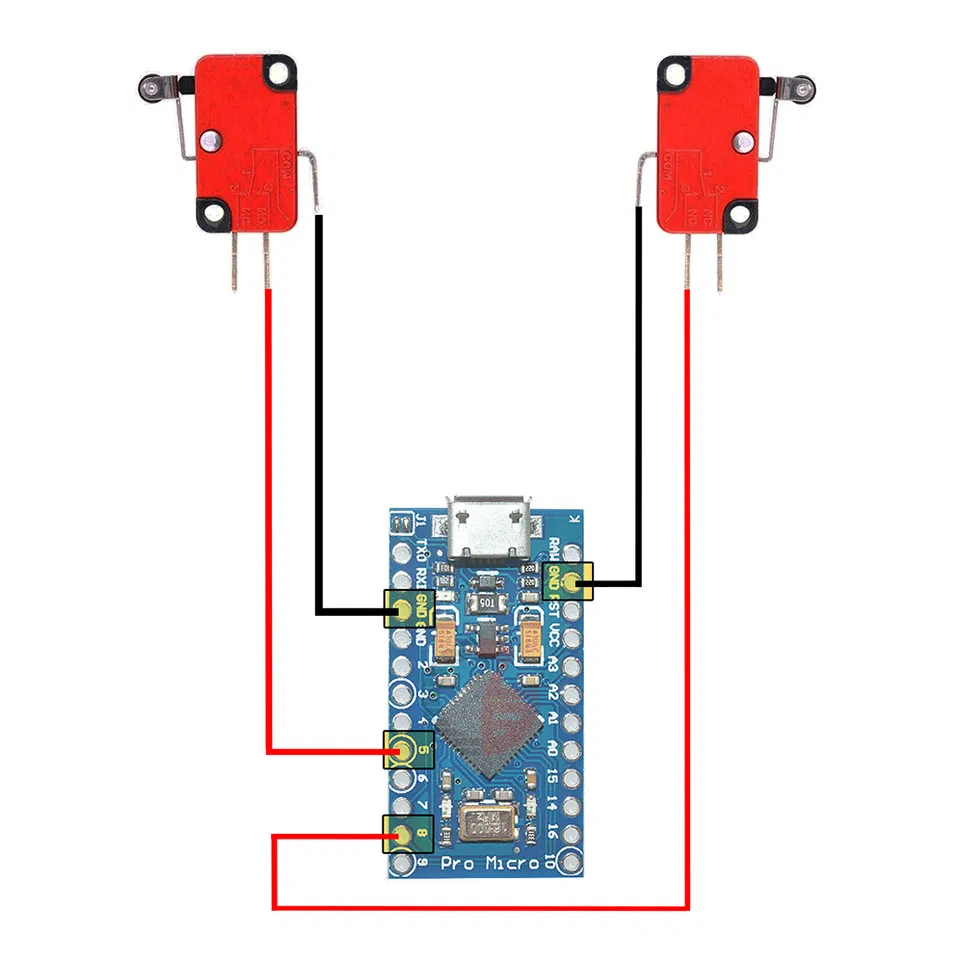

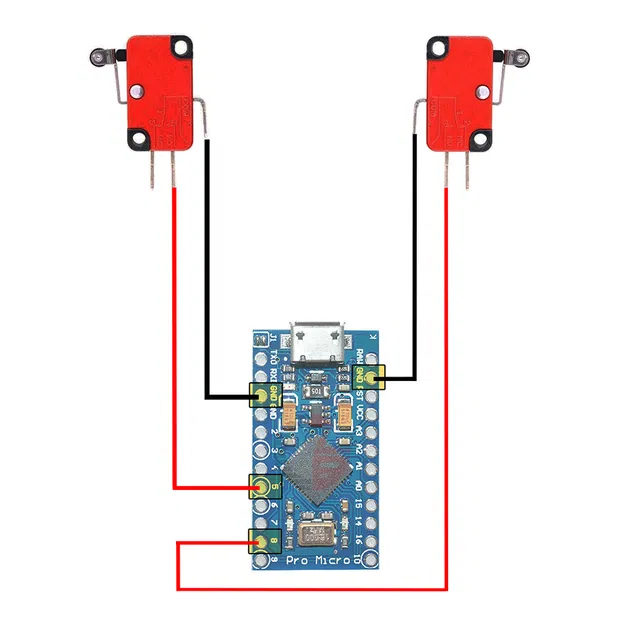

Phần 3 & 4: Hệ thống dây điện & Lắp ráp

Lắp ráp các bộ phận theo sơ đồ, chú ý điều chỉnh hành trình công tắc hành trình để đạt cảm giác bấm ưng ý nhất. Bạn có thể bôi trơn các bộ phận xoay để cần số hoạt động mượt mà hơn.

Phần 5: Cài đặt và kiểm tra

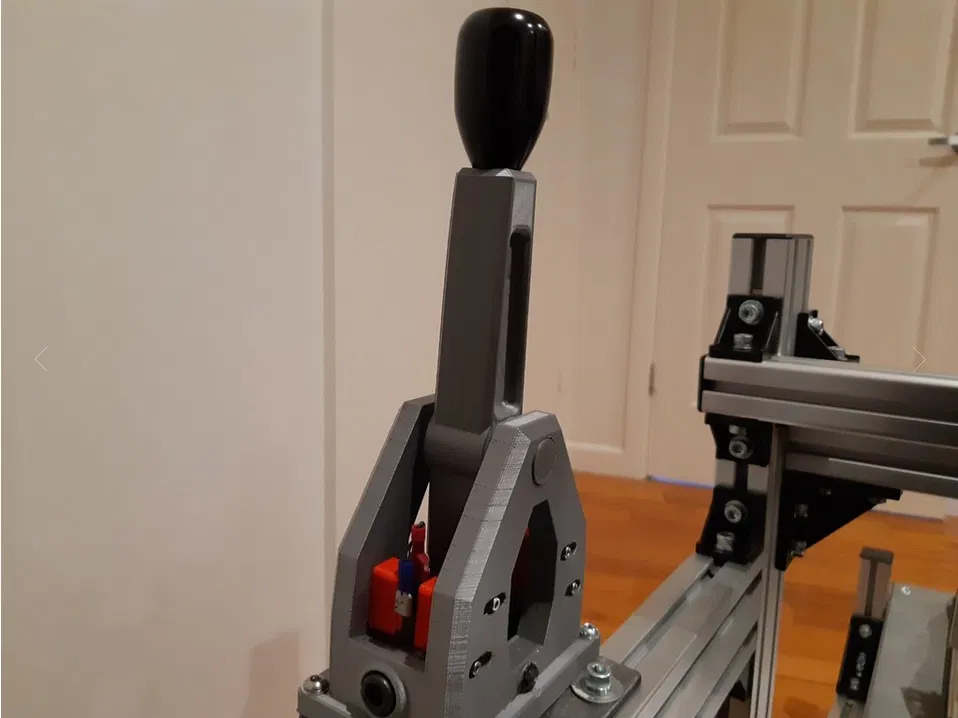

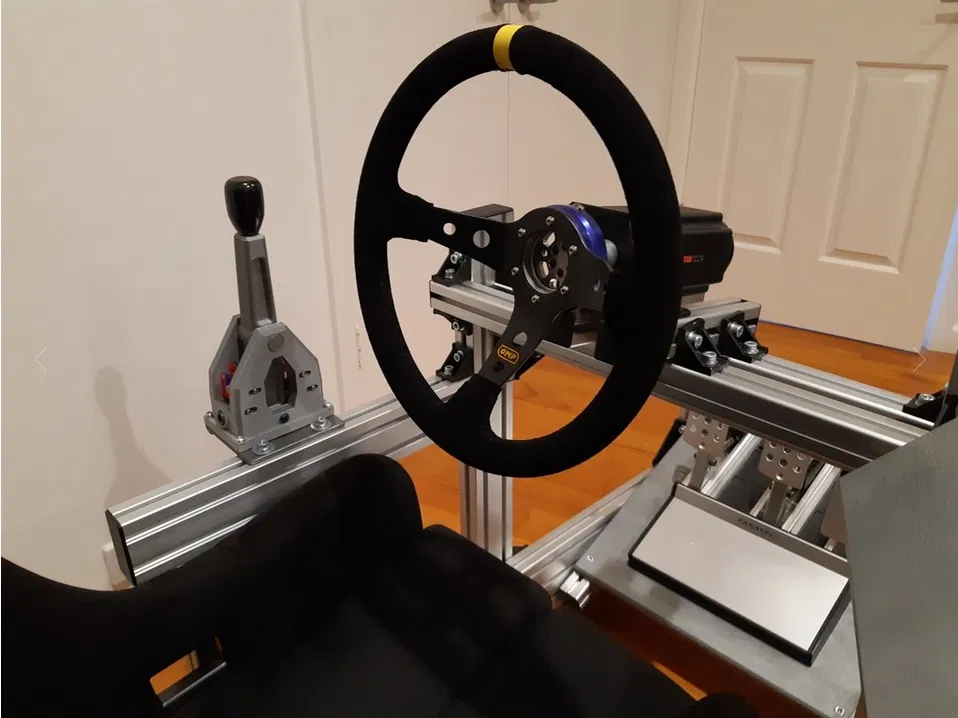

Bạn có thể gắn cần số vào rig của mình bằng 4 lỗ bắt vít M6 trên thân chính. Sau đó, kết nối USB vào PC, mở Windows Game Controllers (gõ "joy.cpl") và cài đặt nút trong game là xong!

** 2020-Dec-17 Cập nhật: Thêm ShifterShaft90 cho trục dọc. 2021-Jan-21 Cập nhật: Thêm file f3d để chỉnh sửa thiết kế gốc. 2021-Sep-19 Cập nhật: Video hướng dẫn lắp ráp trên Youtube: https://www.youtube.com/watch?v=a-w8Zu3LSlE
