Bộ vòng side pot và đệm cổ tay khoét rãnh cho khay nhôm CNC FrSky X20

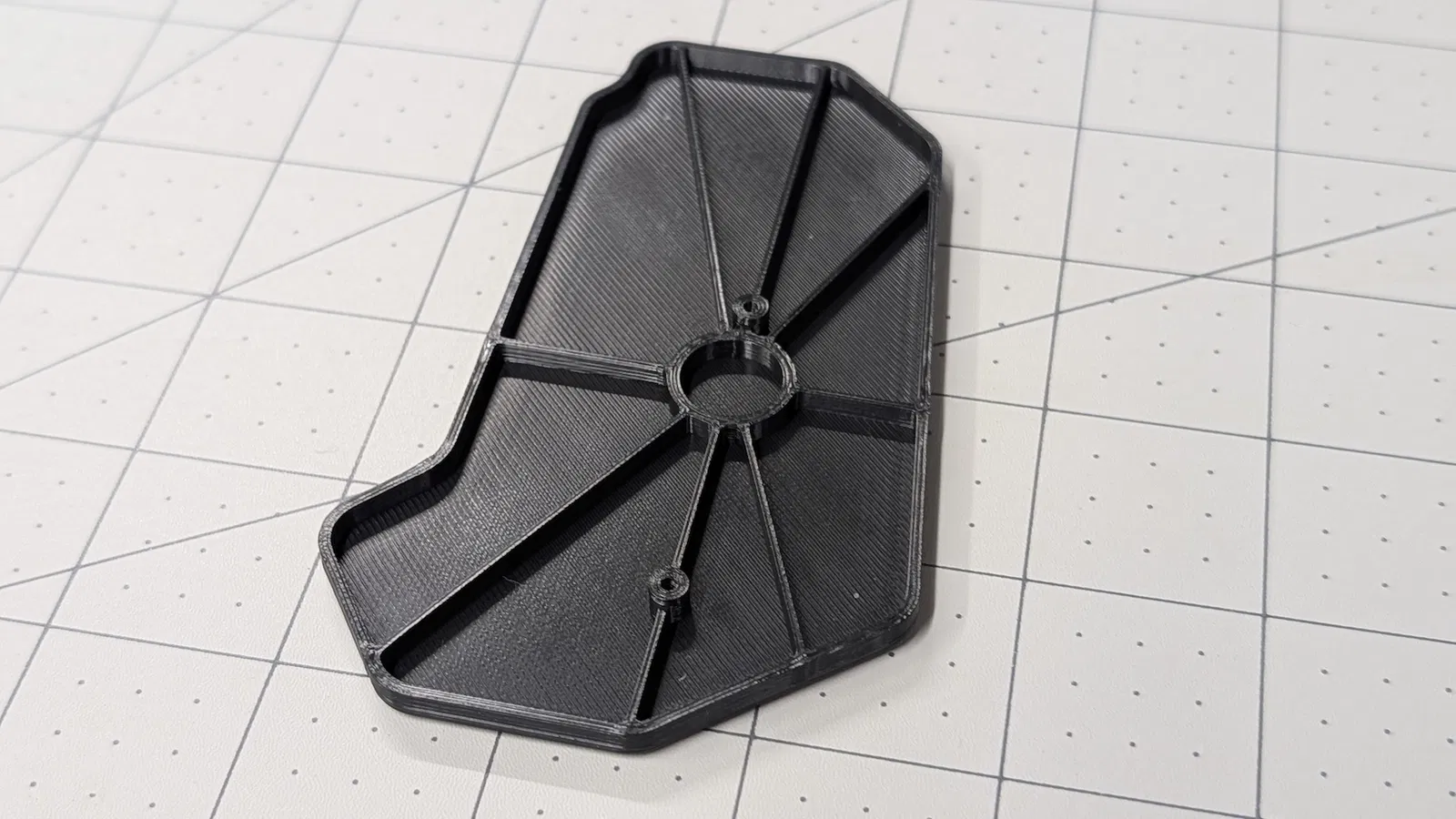

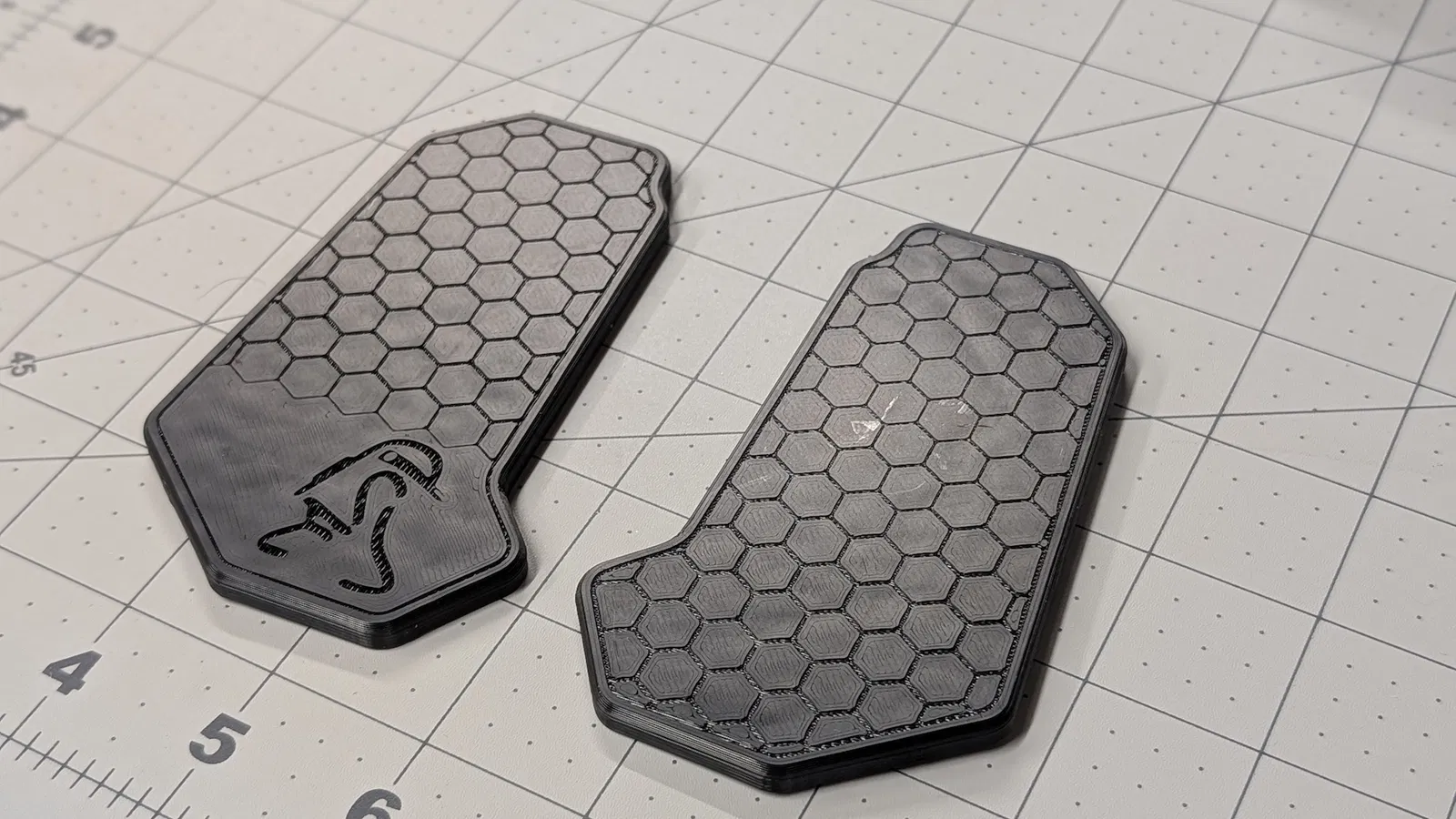

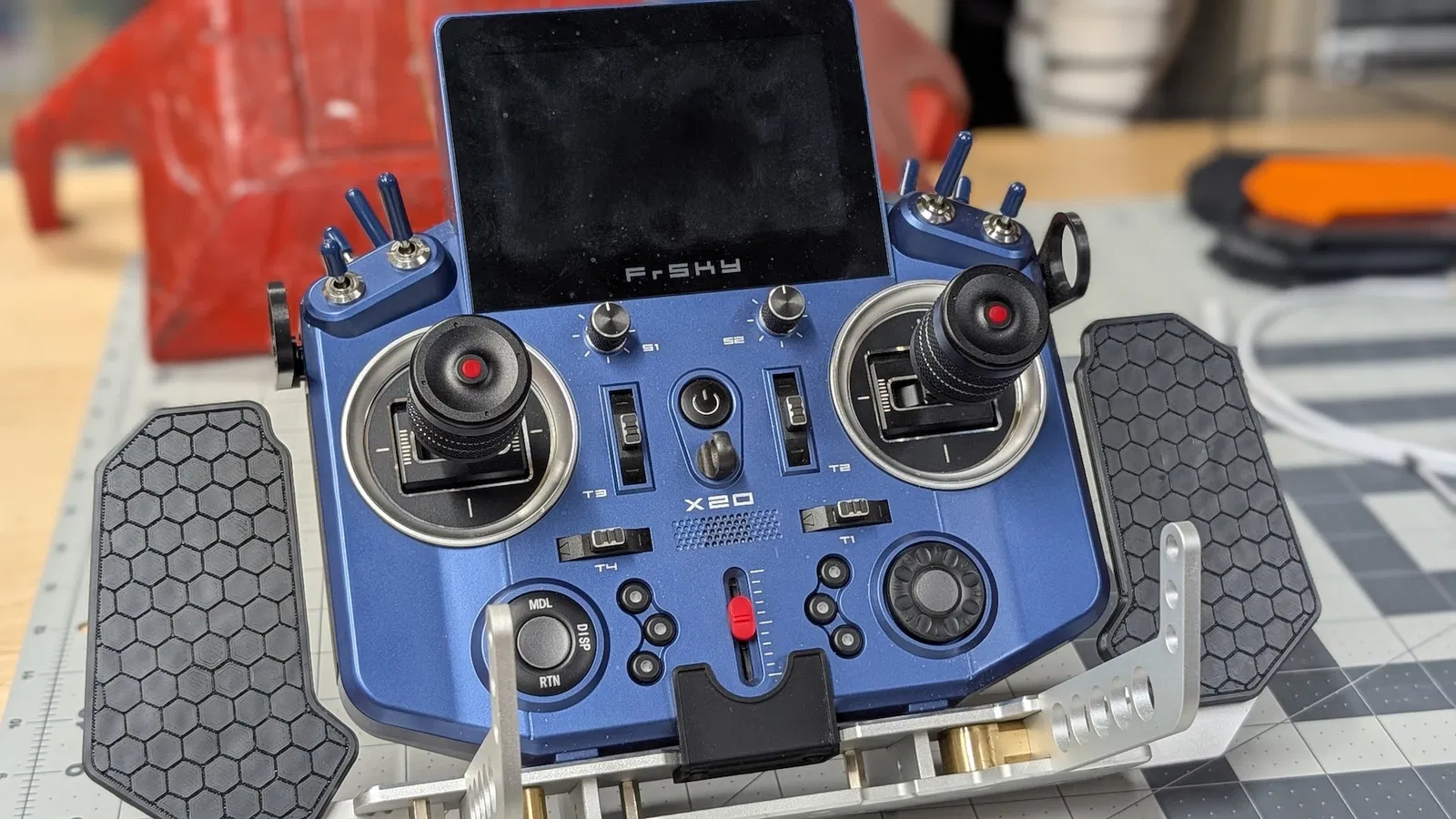

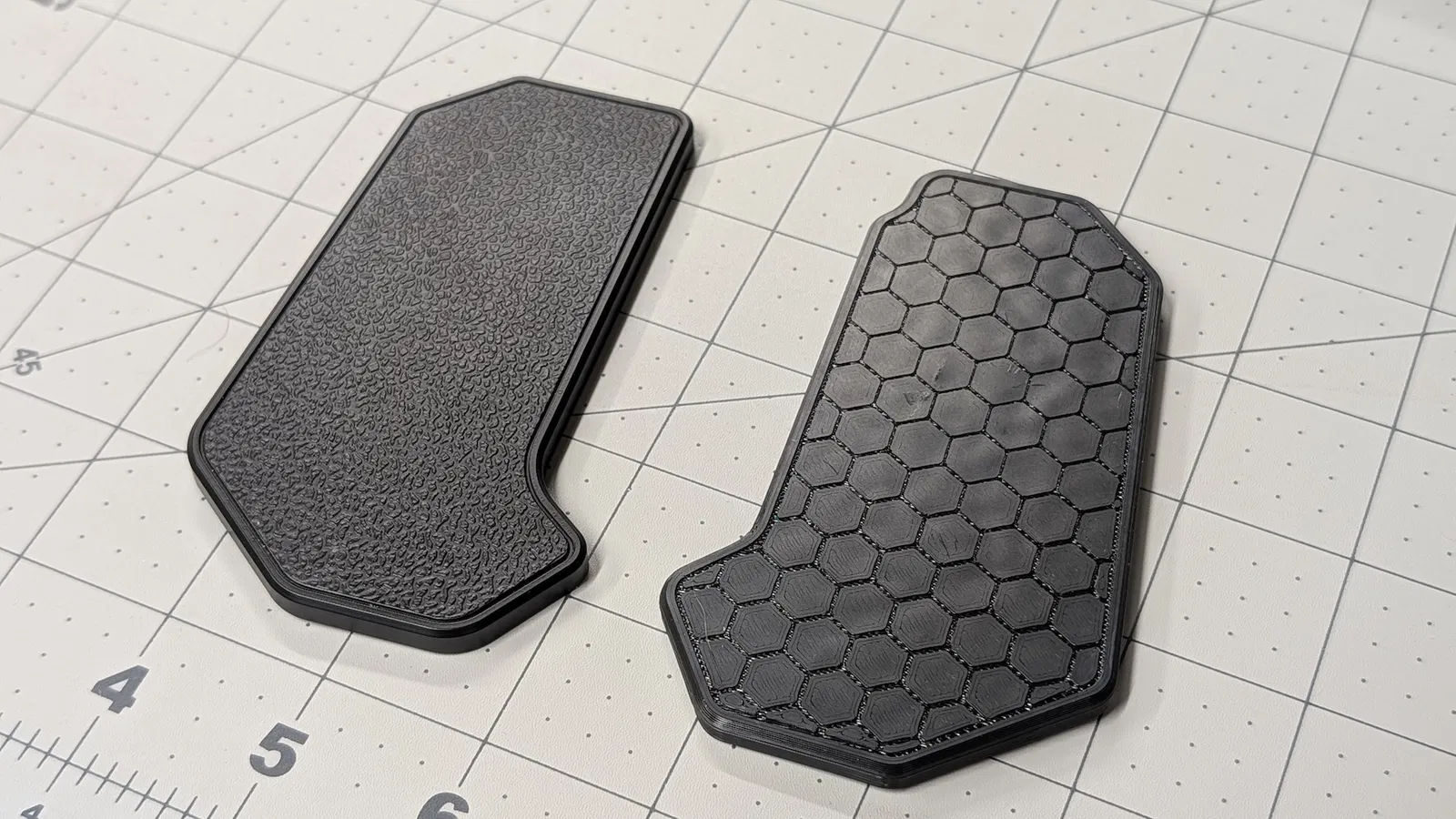

Vòng điều chỉnh bên hông (side pot rings) của Darren Moser là một phụ kiện tuyệt vời để thao tác dễ dàng với các núm xoay bên hông trên bộ điều khiển FrSky, đặc biệt là khi bạn đang sử dụng gimbal trục thứ 3 (còn gọi là "twisty sticks").Thật không may, khi lắp bộ điều khiển vào khay nhôm CNC của FrSky dành cho dòng X20/S và X18/S, phần đệm cổ tay zin bị cấn, ngăn cản việc xoay hết cỡ các núm điều chỉnh trừ khi bạn cố ép chúng vào vị trí.Lưu ý rằng các dòng khay CNC cho phiên bản R-, RS-, Pro- và AW-series của FrSky có cấu trúc đệm cổ tay khác và không gặp vấn đề này.Thay vì phải mất công dùng máy mài Dremel để gọt giũa, mình quyết định dành vài giờ để thiết kế lại. Kết quả là bộ đệm cổ tay thay thế này có các rãnh khuyết, cho phép xoay núm điều chỉnh thoải mái khi đã lắp vòng "pinky rings".Mình đã in bộ đệm bằng nhựa ASA với độ phân giải lớp 0.2mm, dùng đầu in 0.4mm. Các chi tiết dập chìm trên mô hình sâu 0.4mm, nên in lớp 0.2mm sẽ đảm bảo độ sâu đạt chuẩn. Các lỗ bắt vít được thiết kế vừa khít với ốc vít tự ren có sẵn, nhưng bạn cũng có thể mở rộng lỗ nếu muốn lắp thêm tán nhiệt M2.Mình đã bao gồm nhiều tùy chọn hoa văn dập chìm, bao gồm cả tùy chọn "trơn" để bạn tự thiết kế hoa văn riêng (nếu có tùy chỉnh gì hay ho thì nhớ chia sẻ nhé!).Mình cũng đã đính kèm file .stl của vòng side pot từ Darren (đã được sự cho phép - cảm ơn Darren rất nhiều!)
