Rollator 4040 - Khung xe hỗ trợ đi lại tự chế từ nhôm định hình

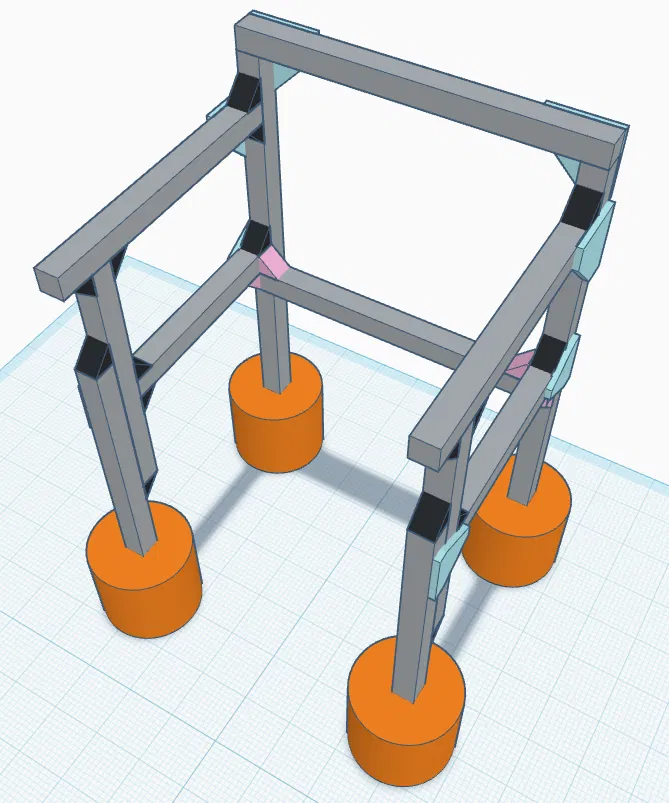

Dự án xe hỗ trợ đi lại (rollator) có thể điều chỉnh, được thiết kế dựa trên hệ thống nhôm định hình 4040 chắc chắn. Mẫu thiết kế này phù hợp để in 3D các chi tiết nhựa kết hợp với nhôm, dành cho nhu cầu di chuyển nhẹ nhàng trong nhà.
Mô tả
⚠ Lưu ý: Xe lăn Rollator này chỉ phù hợp sử dụng trong nhà trên bề mặt phẳng do trọng lượng khá nặng và không được trang bị phanh tay. Vì thiết kế có khối lượng lớn nên việc mang vác di chuyển sẽ hơi bất tiện.
Mình khuyến khích mọi người dùng nắp che khe cho các rãnh nhôm hở, đặc biệt là các rãnh hướng lên trên để đảm bảo an toàn.
Danh sách vật liệu (BOM)
Thanh nhôm định hình
Mình sử dụng nhôm định hình 4040 với kích thước rãnh X mm, chiều rộng trong X mm và độ sâu X mm tính từ ngoài vào trong.
- 4 x 800 mm cho các chân cố định và thanh giằng vuông góc (có thể cắt bớt thanh giằng hoặc đặt loại 600 mm thay thế)
- 6 x 500 mm cho các chân khớp song song và phần tay nắm
- 2 x 400 mm cho các thanh giằng dọc
Vật liệu lắp ghép

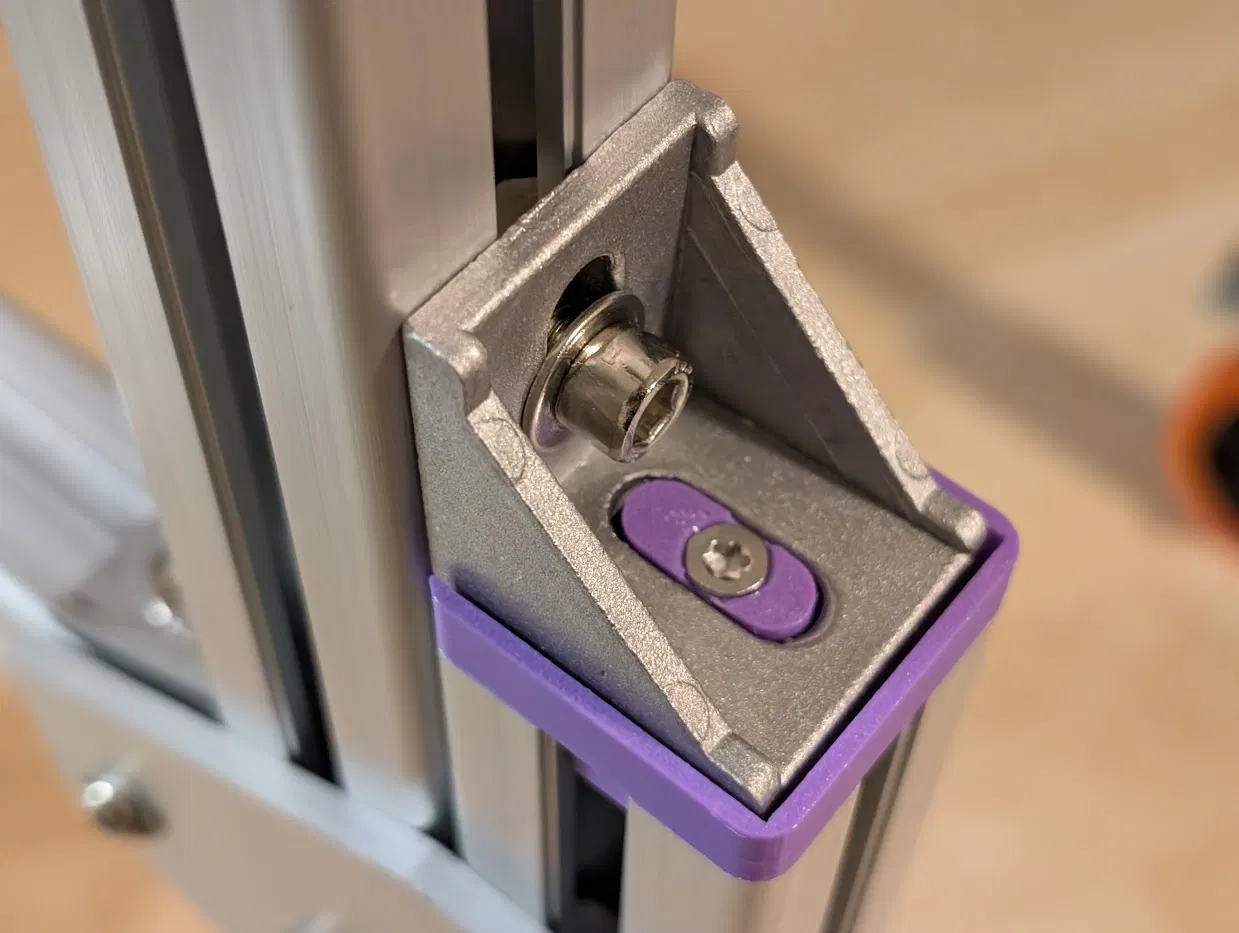

- N x ke góc vuông tiêu chuẩn

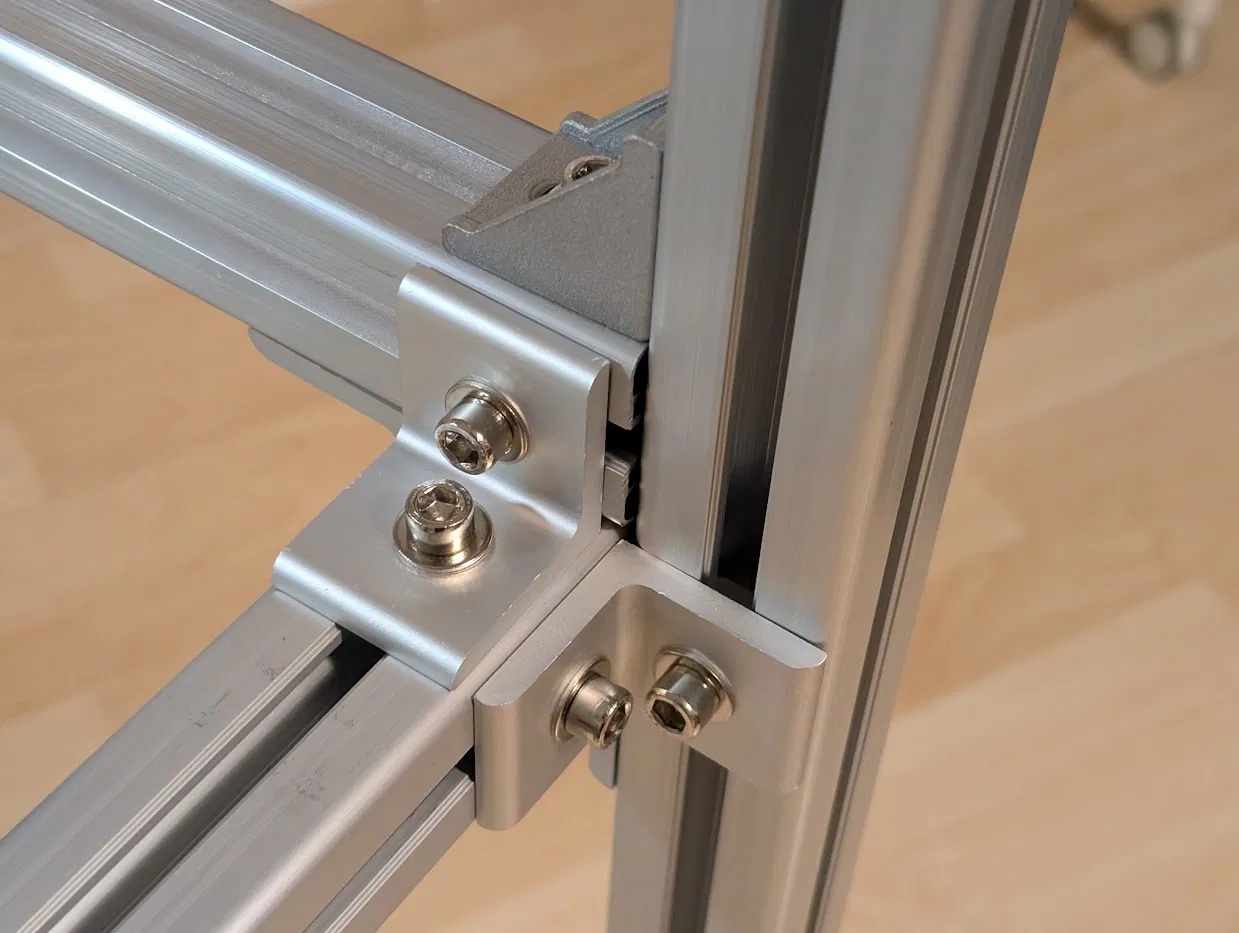

- M x ke góc vuông chuyên dụng cho các khớp vuông góc (loại không có "mấu" nhô vào rãnh)
- 4 x Bản lề chữ L 120 mm x 120 mm
- 4 x Bản lề chữ T 120 mm x 120 mm
- N x ốc và bu-lông (thường đi kèm khi mua ke góc)

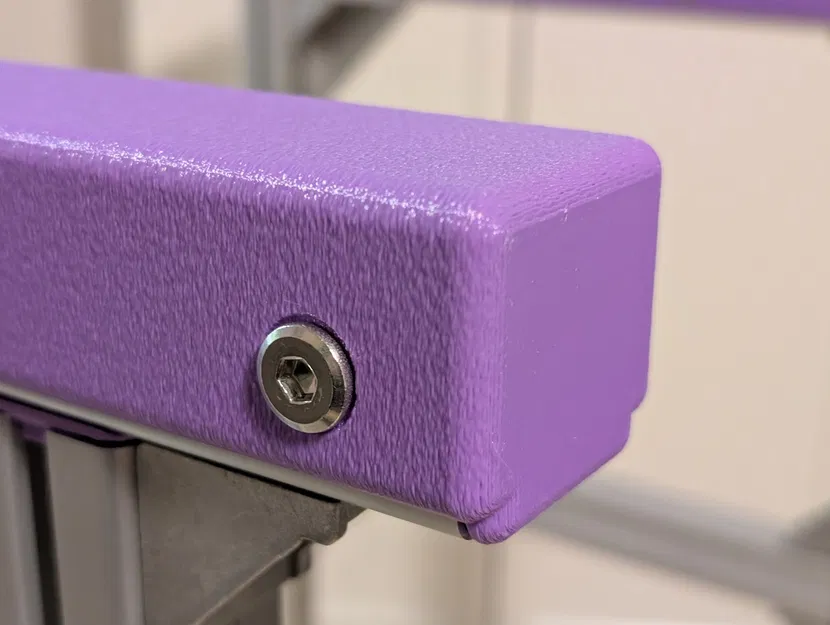

- 16 x ốc đầu bằng khớp với đai ốc đã dùng, cho phần tay nắm
- 12 x ốc đầu côn M4*35
Vật liệu khác
- 4 bánh xe
- Khoảng 1 kg nhựa in 3D, khuyến khích sử dụng PETG
