Vỏ bảo vệ (housing) cho module hiển thị LED TM1637 4 số gọn đẹp

Vỏ bảo vệ cho module hiển thị TM1637 4 số

Nếu anh em đang làm các dự án điện tử DIY với module hiển thị LED 7 đoạn TM1637 mà chưa biết cách đóng hộp cho đẹp mắt thì đây chính là giải pháp dành cho anh em. Mẫu vỏ bảo vệ (housing) này được thiết kế chuyên biệt để ôm trọn module hiển thị 4 chữ số, giúp dự án của anh em trông chuyên nghiệp hơn, gọn gàng hơn và tránh được việc chạm chập mạch điện không đáng có trong quá trình sử dụng.

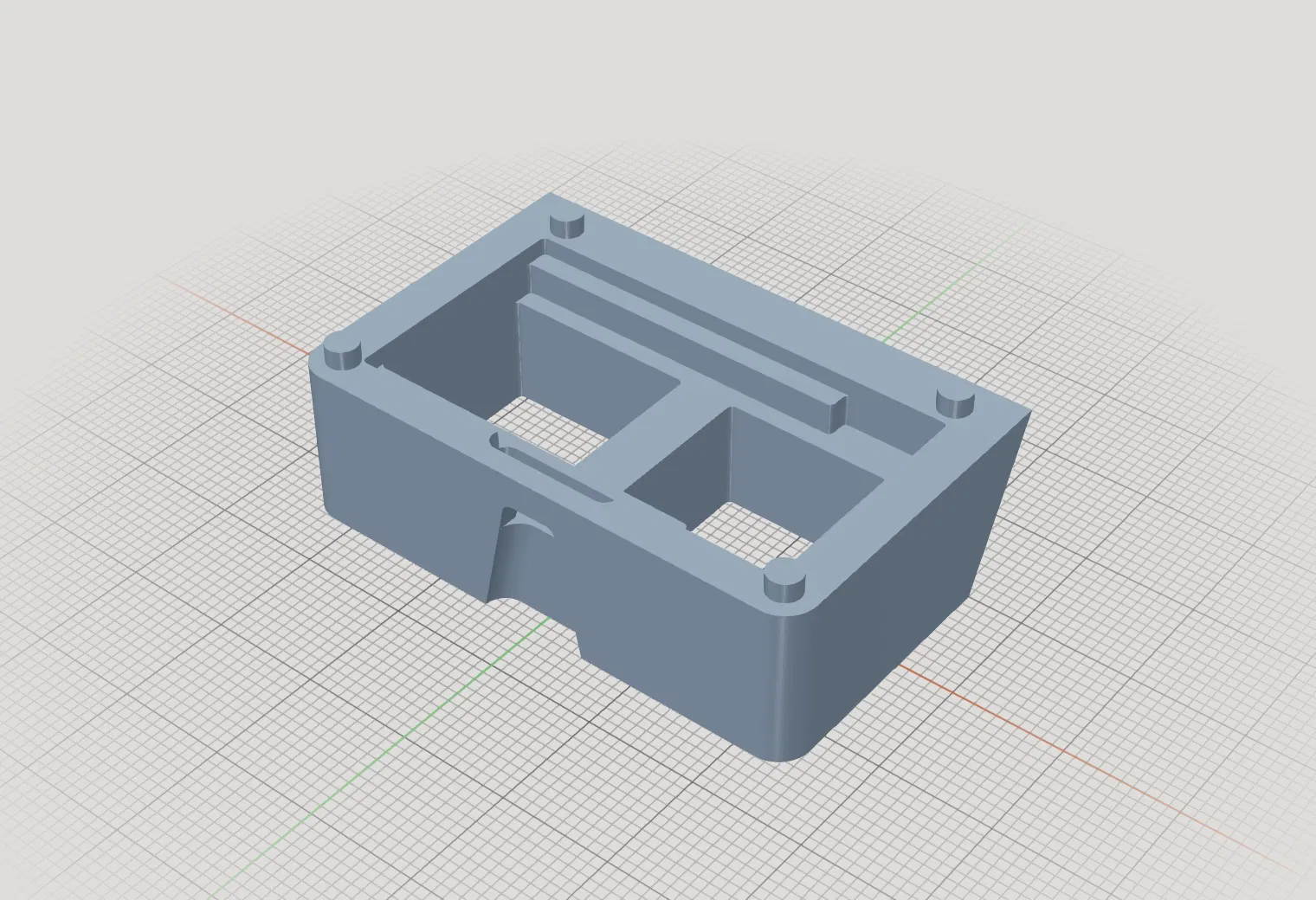

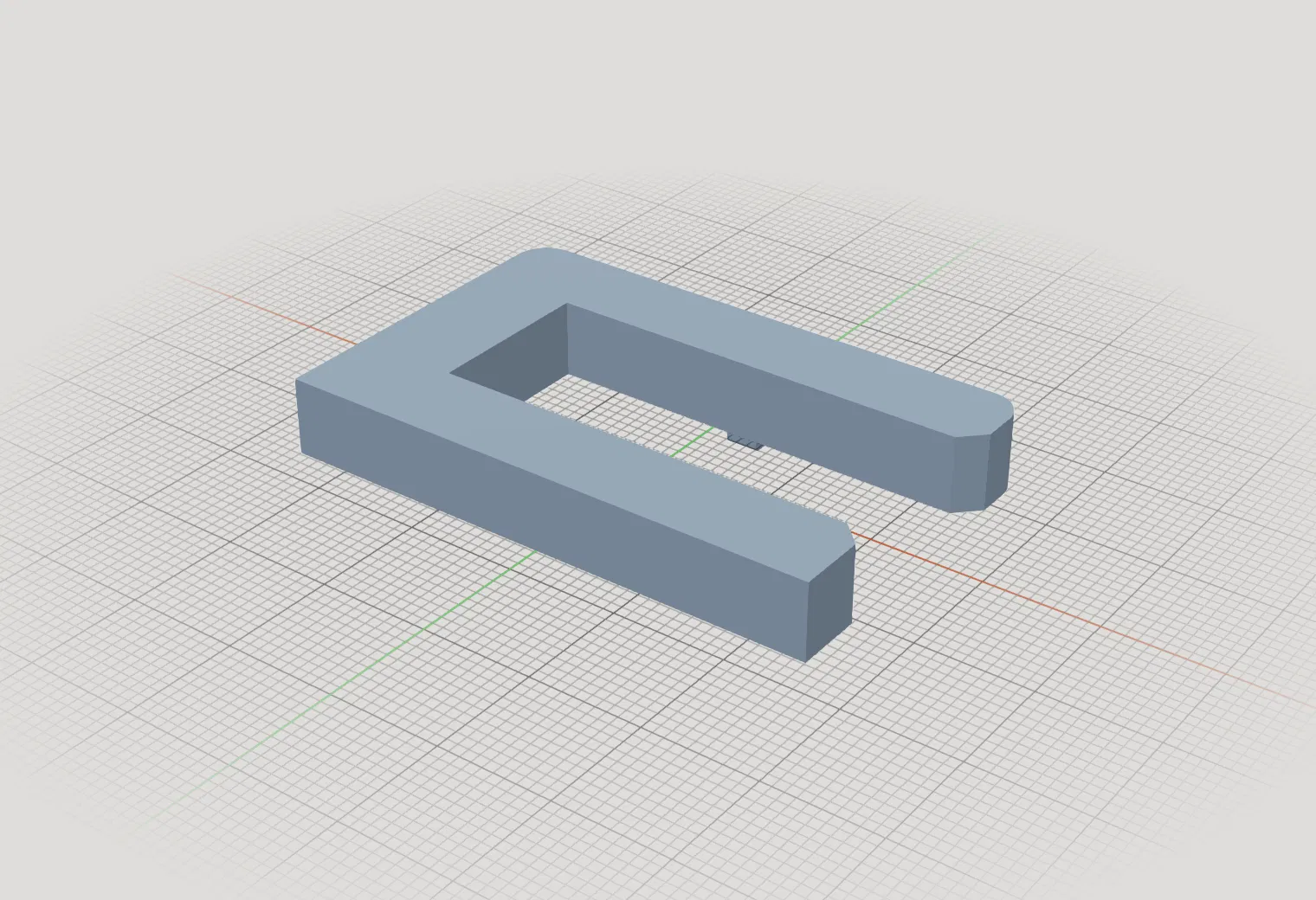

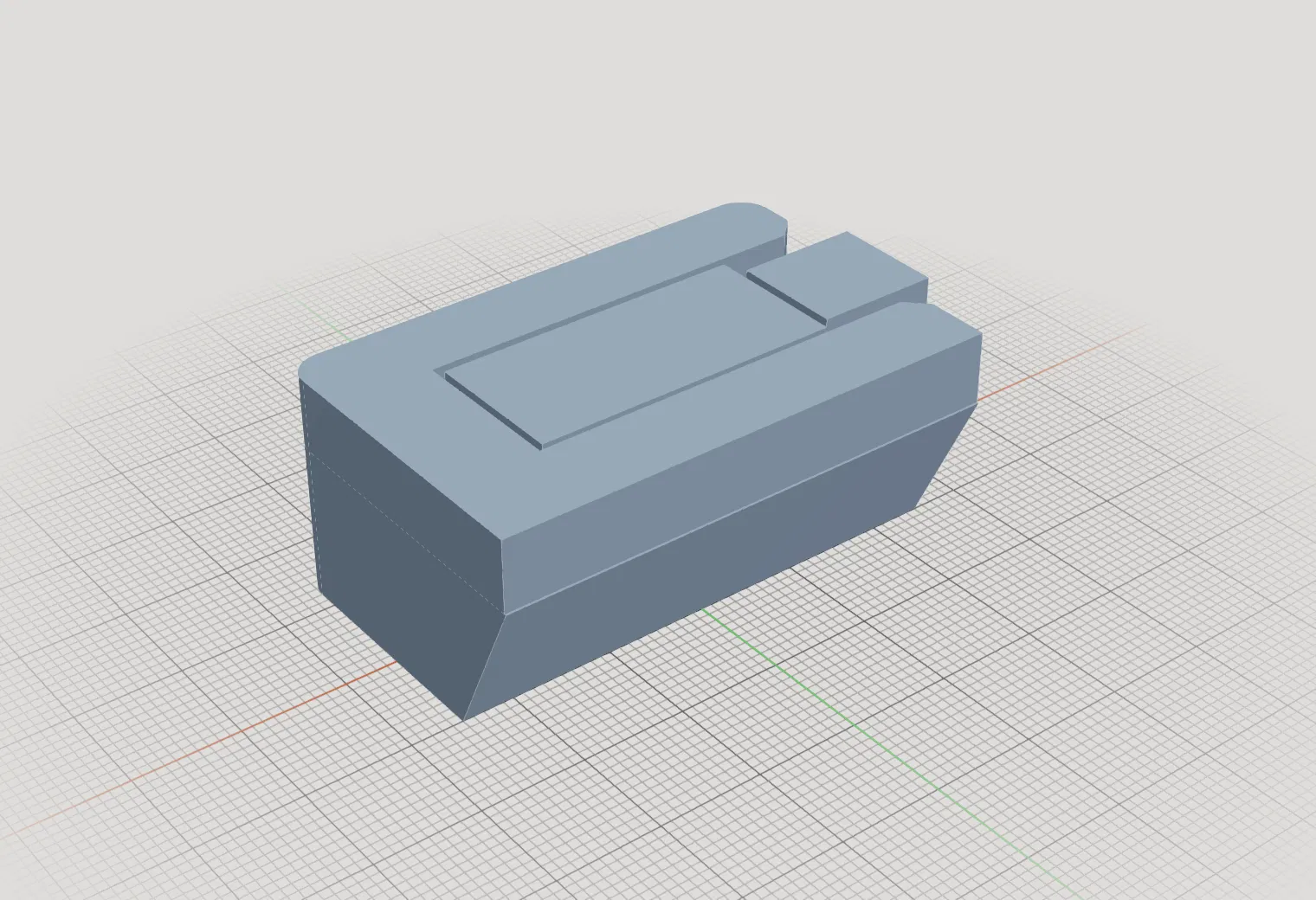

Thiết kế của vỏ bao gồm hai phần tách biệt: phần thân dưới để đặt PCB và phần nắp trên có khớp nối. Hệ thống này cho phép anh em tháo lắp cực kỳ dễ dàng khi cần thay đổi linh kiện hoặc kiểm tra mạch bên trong. Với kích thước lòng trong được tối ưu cho các bảng mạch có kích thước lên đến 41.60 x 22.60 mm, anh em có thể thoải mái đặt module TM1637 vào mà không lo bị chật chội hay khó lắp đặt.

Việc in 3D mẫu vỏ này cũng không có gì phức tạp, rất phù hợp cho anh em mới bắt đầu làm quen với in 3D hoặc những ai muốn hoàn thiện dự án nhanh chóng. Anh em có thể tận dụng các đoạn nhựa thừa để in vì mẫu này không tốn quá nhiều vật liệu, giúp tiết kiệm chi phí mà vẫn đảm bảo được công năng sử dụng thực tế.

Các tính năng và lưu ý khi anh em bắt tay vào in mẫu này:

• Tương thích hoàn hảo với các module LED 7 đoạn 4 chữ số sử dụng chip TM1637 tiêu chuẩn trên thị trường.
• Cấu trúc 2 phần (top/bottom) thông minh với các khớp kẹp chắc chắn, dễ dàng đóng mở mà không cần dùng vít phức tạp.

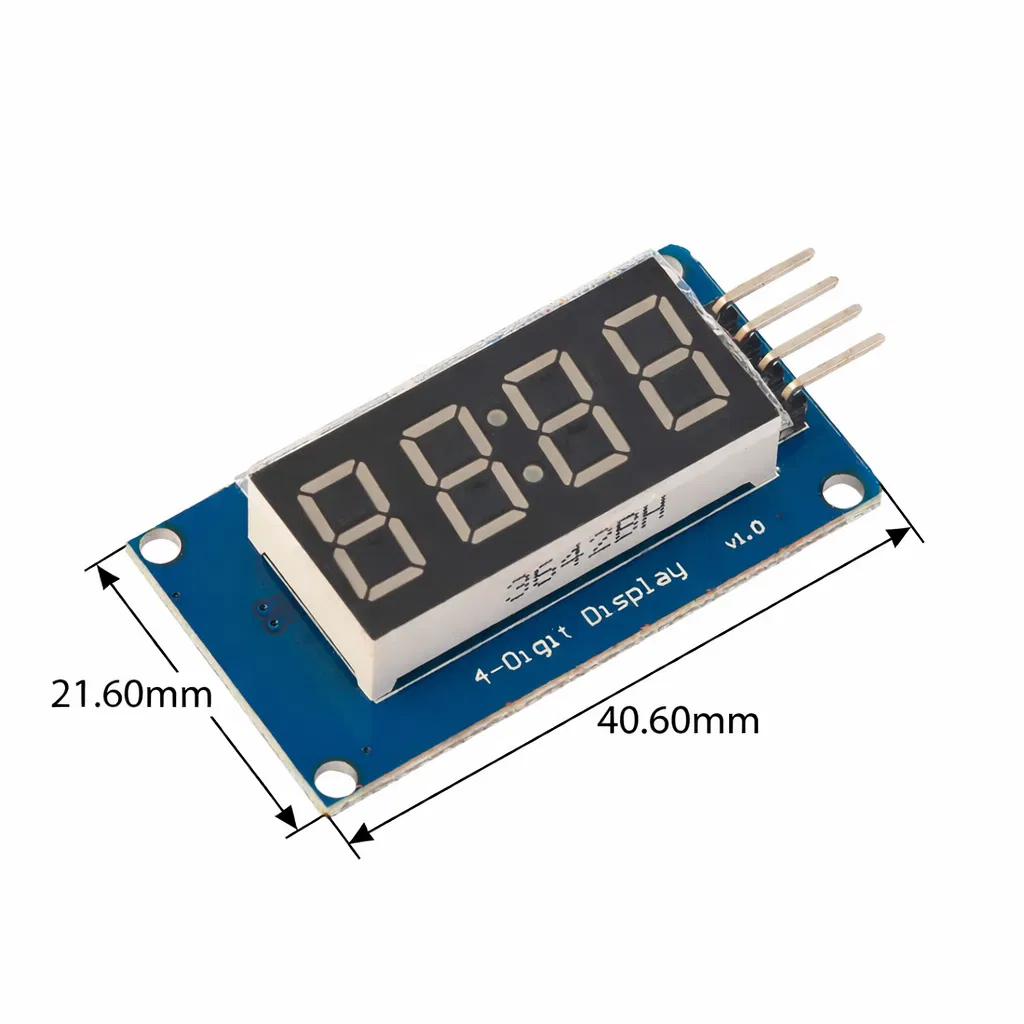

• Không gian bên trong chứa vừa vặn bảng mạch kích thước tối đa 41.60 x 22.60 mm, đảm bảo module cố định vững vàng.

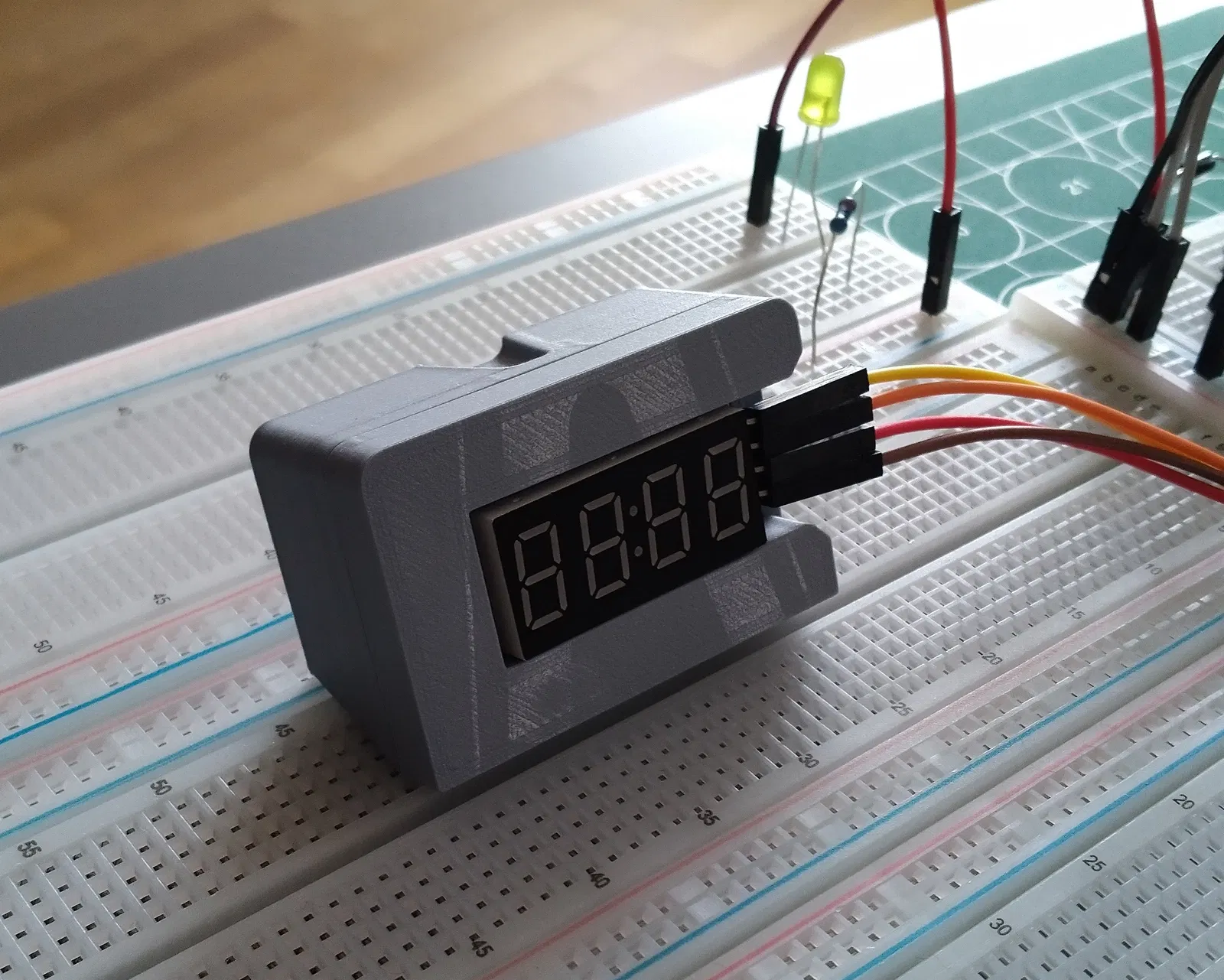

• Thiết kế hở mặt trước giúp LED hiển thị rõ ràng, đồng thời tạo lối thoát cho dây cắm jumper giúp việc kết nối với Breadboard hoặc Arduino thuận tiện.
• Tips in 3D: Anh em nên sử dụng vật liệu PLA hoặc PETG. Nên thiết lập layer height khoảng 0.2mm để đảm bảo các khớp nối đạt độ chính xác cao nhất.
• Lưu ý: Nếu máy in của anh em có độ dung sai cao, hãy thử in test phần khớp nối trước khi in toàn bộ vỏ để đảm bảo độ khít của nắp đậy.

Hy vọng mẫu thiết kế này sẽ giúp góc học tập và làm việc của anh em trở nên gọn gàng hơn, những dự án điện tử sẽ trông hoàn thiện hơn rất nhiều so với việc để mạch trần trên bàn.
