Ngàm gắn công tắc đèn cho Ender 3
Tự thiết kế ngàm gắn công tắc đèn cực tiện lợi cho trục Z trên máy in 3D Ender 3. Sản phẩm được làm bằng OpenSCAD, giúp bạn cố định công tắc đèn LED một cách gọn gàng và chắc chắn mà không tốn nhiều công sức.
Mô tả
Mình có dư vài món đồ linh tinh gồm công tắc, dải đèn LED và dây điện. Vì tìm hoài không ra cái ngàm gắn công tắc nào ưng ý nên mình tự thiết kế luôn bằng OpenSCAD. Tùy vào phiên bản bạn chọn, có thể bạn sẽ cần lật ngược mặt phẳng khi in nhé.

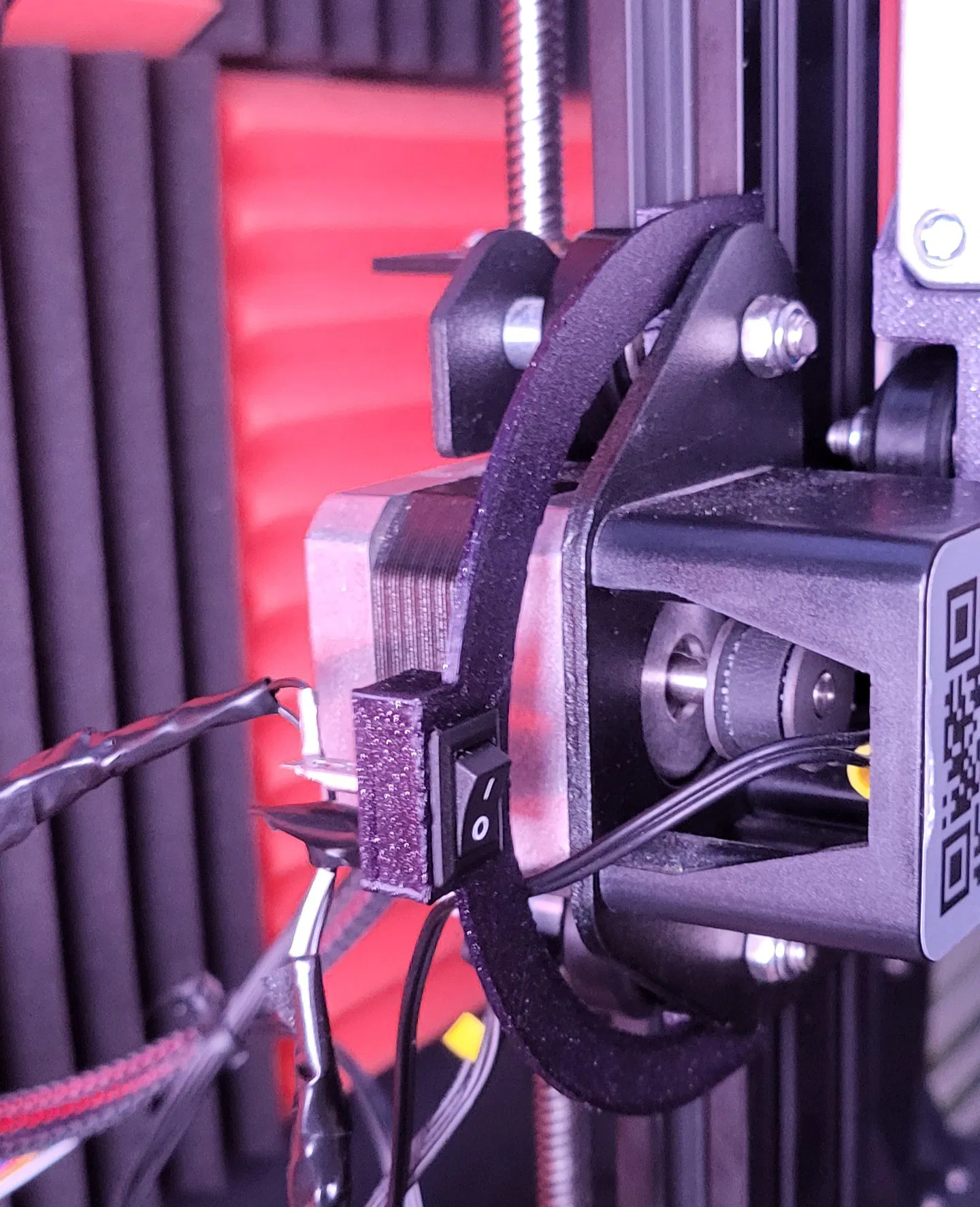

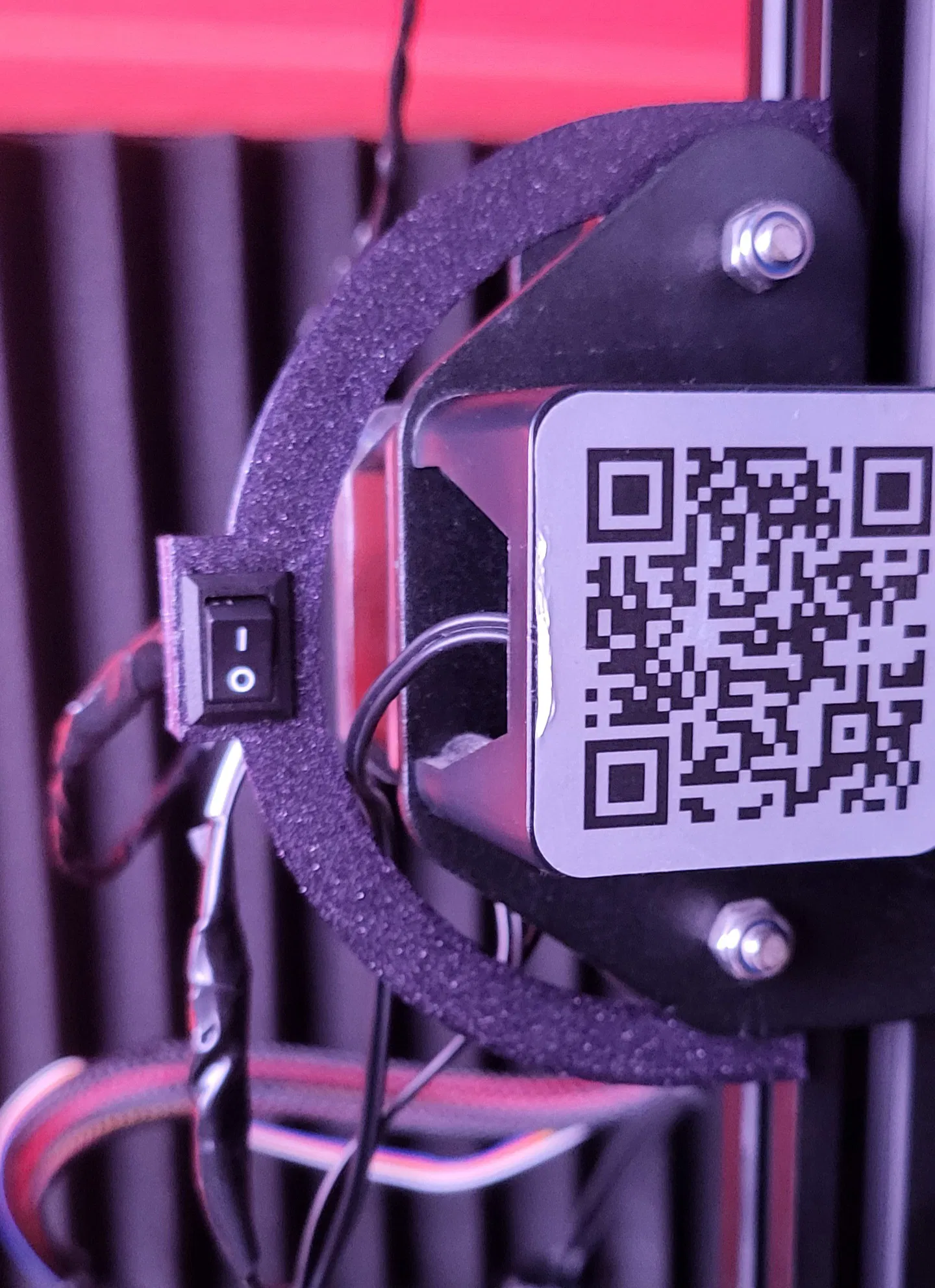

Mình in bằng PLA với layer height 0.16 và 0.2. Đối với infill (mình dùng kiểu cubic), mình khuyên không nên để quá 15%. Nó cần có độ dẻo để uốn quanh cái ống đệm bên dưới. Ngàm này sẽ nằm khít giữa phần đệm và khung trục Z ở cả phía trên lẫn phía dưới. Do điều kiện ánh sáng chỗ mình không tốt lắm nên không chụp được hình rõ vị trí gắn. Kích thước lỗ công tắc là 13mm x 9mm, công tắc sẽ lọt vào cực vừa vặn luôn.
Máy mình đã nâng cấp lên dual Z-axis và dùng direct drive, nên mình không chắc nó có gây cản trở công tắc hành trình Z (Z limit switch) không. Theo mình nghĩ thì không đâu, nhưng tùy vào cấu hình máy của mỗi người nha.
