Ngàm gắn Cartographer v4 cho Creality K1 Series

Mô tả

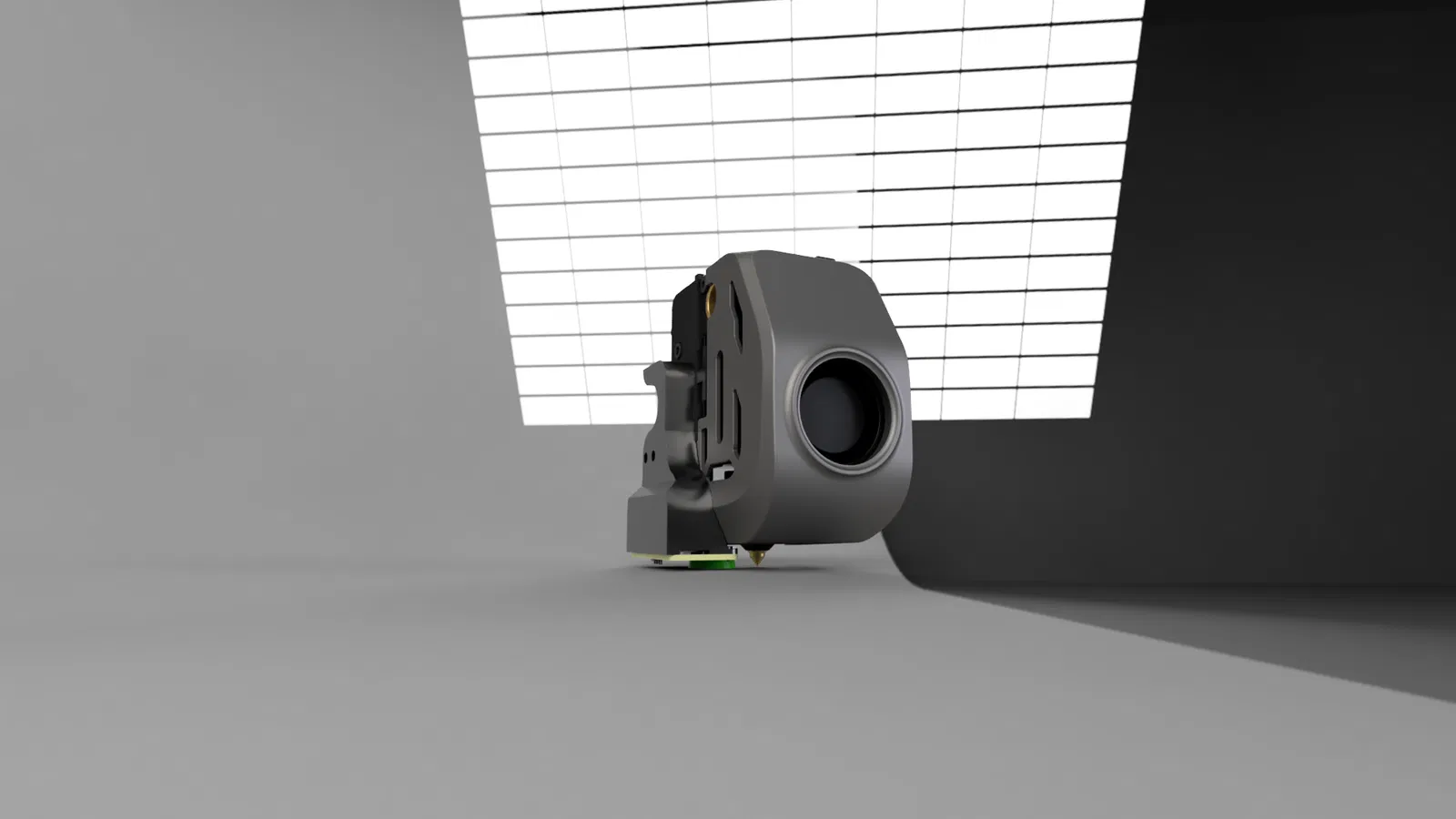

Ngàm gắn Cartographer v4 (Tiêu chuẩn)

Ngàm này được thiết kế để sử dụng với đầu dò Cartographer 3D v4 (Tiêu chuẩn). Đây là thiết kế gắn bên hông, cho phép đạt độ lệch Y bằng 0 (zero Y offset), giúp giảm thiểu tác động của hiện tượng xoắn trục (Axis Twist).

Cách lắp đặt

Đầu dò Cartographer 3D có thể được cố định vào ngàm bằng ốc vít M3x4. Vì kích thước ốc này hơi khó tìm, tụi mình khuyên bạn nên cắt ngắn bớt ốc đi kèm với đầu dò cho vừa vặn.

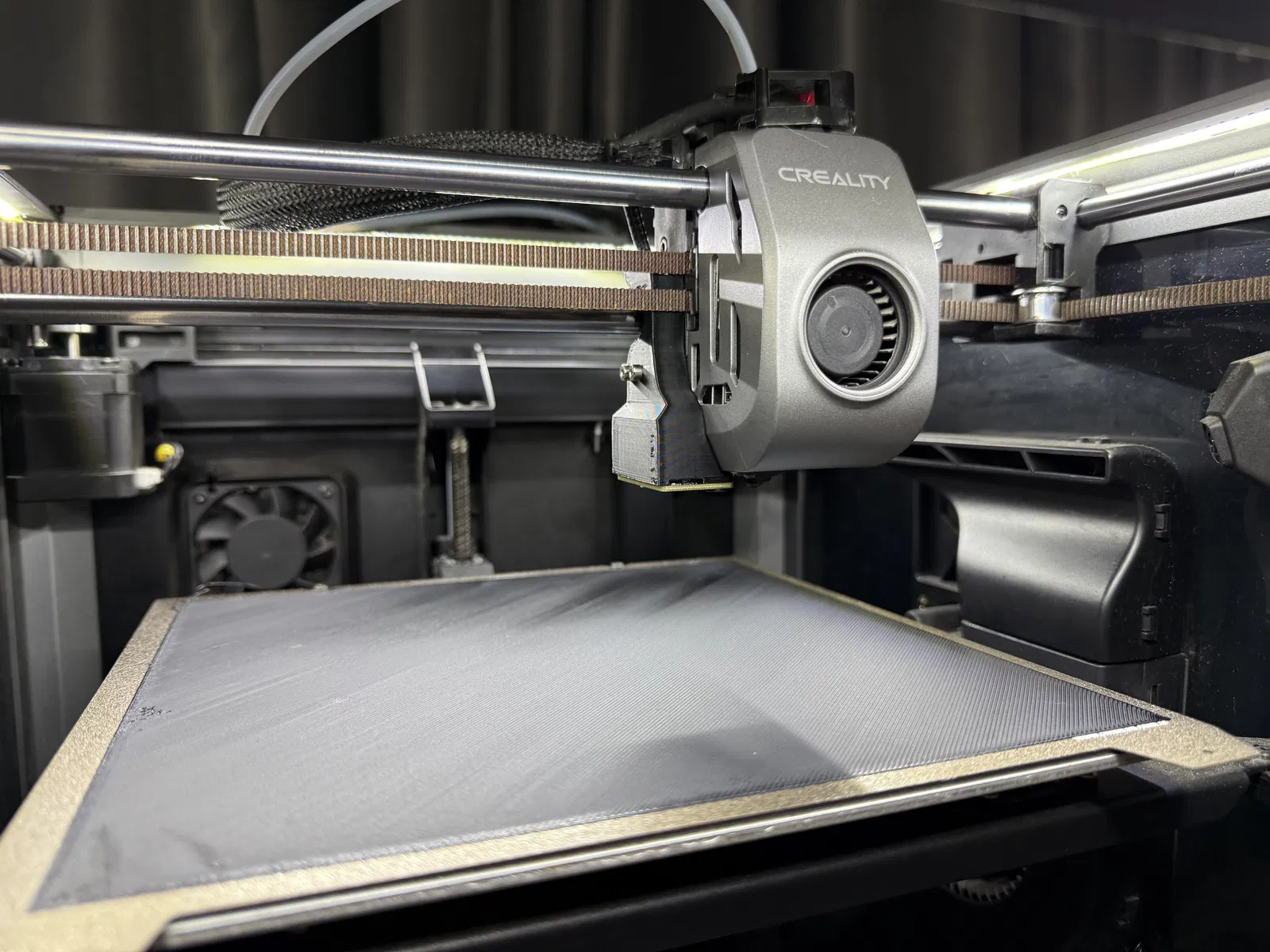

Ngàm tự định vị bằng hai chấu nằm ở phía bên trái của đầu in (toolhead) và được cố định bằng hai con ốc. Bạn có thể tận dụng hai con ốc thép không gỉ dư ra trong bộ công cụ của Creality cho việc này.

Lưu ý rằng các lỗ bắt vít trên đầu in zin của Creality K1 được làm bằng nhựa và thiết kế cho ốc vít tự ren (self-tapping). Đừng siết quá chặt vì sẽ dễ làm hỏng ren và hư luôn điểm gắn.

Cấu hình giá trị đầu dò

Hãy chắc chắn thiết lập các giá trị độ lệch (offset) chính xác trong file cấu hình cho đầu dò Cartographer.

Độ lệch đầu dò (Probe Offset)

x_offset: -16.0

y_offset: 0.00

Trong phần bed mesh cho đầu dò Cartographer, bạn cũng cần đảm bảo cài đặt các giá trị min và max theo thông số dưới đây:

Bed Mesh

mesh_min: 10,10

mesh_max: 210,210

Bed Mesh - K1 Max

mesh_min: 10,10

mesh_max: 287,287

Hướng dẫn in

Để phần ngàm trông đẹp hơn và các lỗ bắt vít chắc chắn hơn, bạn nên in theo chiều dọc và đặt thêm support thủ công.

Việc tăng số lớp tường (wall count) và mật độ infill sẽ giúp chi tiết in bền bỉ và ổn định hơn.

Lưu ý:

Mô hình này được lấy cảm hứng từ thiết kế Cartographer 3D Right Angle K1 Series Mount của @ZeroDotCMD và được hoàn thiện nhờ vào mô hình CAD lắp ráp Creality K1 của @Henlor.
