Giá treo tường đa năng cho bộ sạc pin

Tác giả FourEyes4x4_4120506

Lượt thích
2
Lượt coi
42

File 6 1,7 MB

  • battery-wallmount_1773279535.stlSTL · 195,6 KB
  • battery-wallmount_nologo_1773279536.stlSTL · 194,1 KB
  • foot1_1773279537.stlSTL · 455,2 KB
  • foot2_1773279537.stlSTL · 312,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#244751
Danh mục
DIY
Ngày đăng

Mô tả

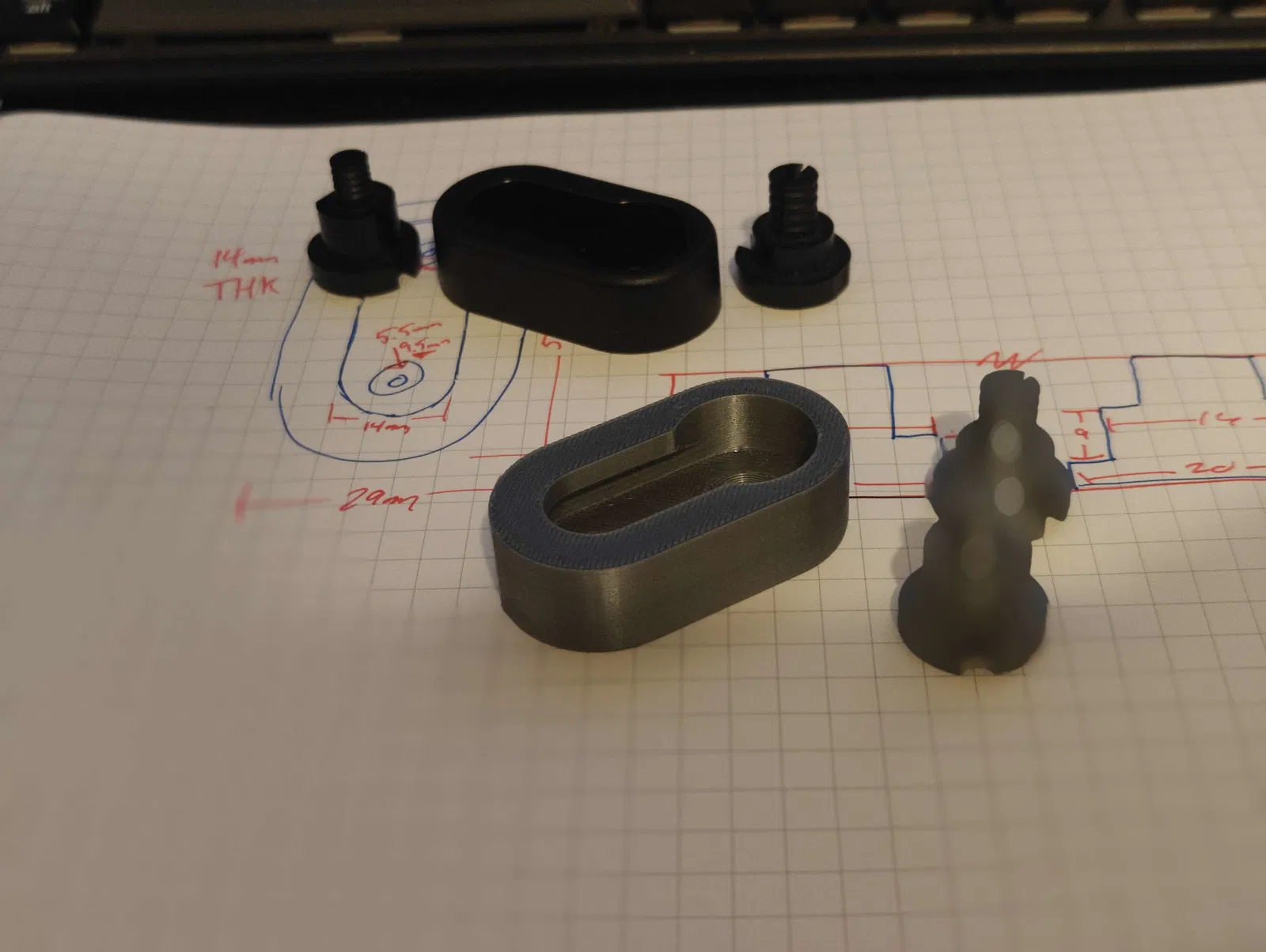

Người nhà mình mới mua một bộ giá treo loại này với cái giá khá chát, nên mình quyết định tự thiết kế và chia sẻ lên đây cho anh em nào cần.

Có hai điều cần lưu ý:

  1. Mình đã đính kèm các file 3MF cho loại treo 1 cái và 4 cái. Nếu anh em dùng file STL để in thì hãy scale file "battery-wallhanger.stl" lên 102%. Việc này giúp tăng dung sai giữa giá treo và chốt chân đế, lắp vào sẽ khớp hơn.

  2. Mình không rõ thông số chính xác của ốc vít, nhưng chi tiết lỗ bắt vít như sau:
    Phía gắn tường - lỗ 7/32", lỗ chìm (counterbore) 3/8" ở góc 45°

Phía gắn sạc - lỗ khoảng 3/16", không cần lỗ chìm. Kích thước đầu vít không được vượt quá 5/16".

THÔNG SỐ IN KHUYÊN DÙNG:
Chất liệu PETG hoặc tương đương
Độ cao lớp in (layer height): 0.24mm
Infill: 15%
Số lớp tường (wall loops): 3
Số lớp bề mặt trên: 4
Số lớp bề mặt dưới: 4

Lưu ý nhé - mấy cái này tốn nhựa khá nhanh đấy. Bản slice thử nghiệm cho thấy tốn khoảng 250g nhựa để in file "ChargerHangers-4x.3mf". Mình khuyên anh em nên in thử phần chân đế trước để xem cỡ nào vừa, sau đó xóa bớt những cái không cần thiết trong file 3mf đi để đỡ phí nhựa.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstl
Số file mô hình
6
Tổng dung lượng
1,7 MB
File lớn nhất
455,2 KB
