Chân Tăng Chỉnh Chịu Lực - Vòng Chống Trượt TPU | M8 | Khớp Cầu ±15° | Dành Cho Máy & Bàn

Chân tăng chỉnh chiều cao chịu lực (Khớp cầu ±15°)

Đây là mẫu chân tăng chỉnh chịu lực được thiết kế chuyên dụng cho bàn làm việc, máy móc, tủ kệ và các loại đồ nội thất nặng cần độ ổn định và khả năng cân bằng chính xác.

Thiết kế này ban đầu được mình làm cho bàn bida, nơi mà việc căn chỉnh mặt bàn cực kỳ quan trọng. Sau thời gian dài sử dụng thực tế, sản phẩm đã chứng minh được độ bền và sự tin cậy, nên mình quyết định chia sẻ nó như một giải pháp chân tăng chỉnh chịu lực đa năng.

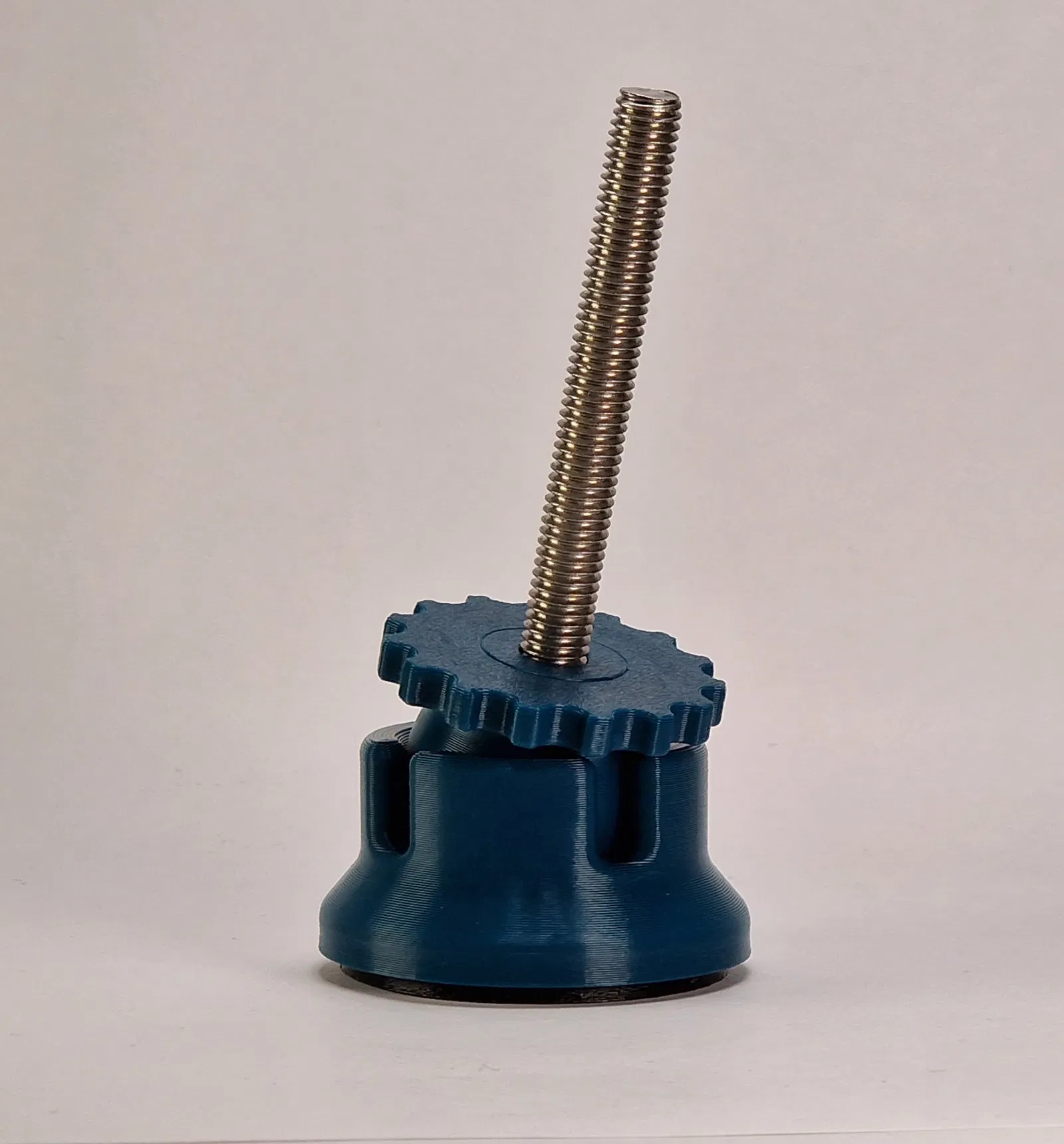

Khớp cầu tích hợp cho phép bù nghiêng ±15°, giúp chân đế thích ứng tốt với sàn nhà không bằng phẳng mà vẫn đảm bảo tiếp xúc toàn diện và phân bổ tải trọng hợp lý.

Tính năng nổi bật

• Khớp cầu bù nghiêng ±15° phù hợp cho sàn nhà không phẳng
• Kết cấu chịu lực cao cho các vật nặng
• Phạm vi tăng chỉnh chiều cao lớn (vừa cân bằng vừa nâng độ cao nội thất)
• Vòng điều chỉnh có khía, không cần dụng cụ hỗ trợ
• Giao diện bulông M8
• Tùy chọn vòng chống trượt TPU để tăng độ bám
• Hệ thống giữ khớp cầu dạng snap-fit

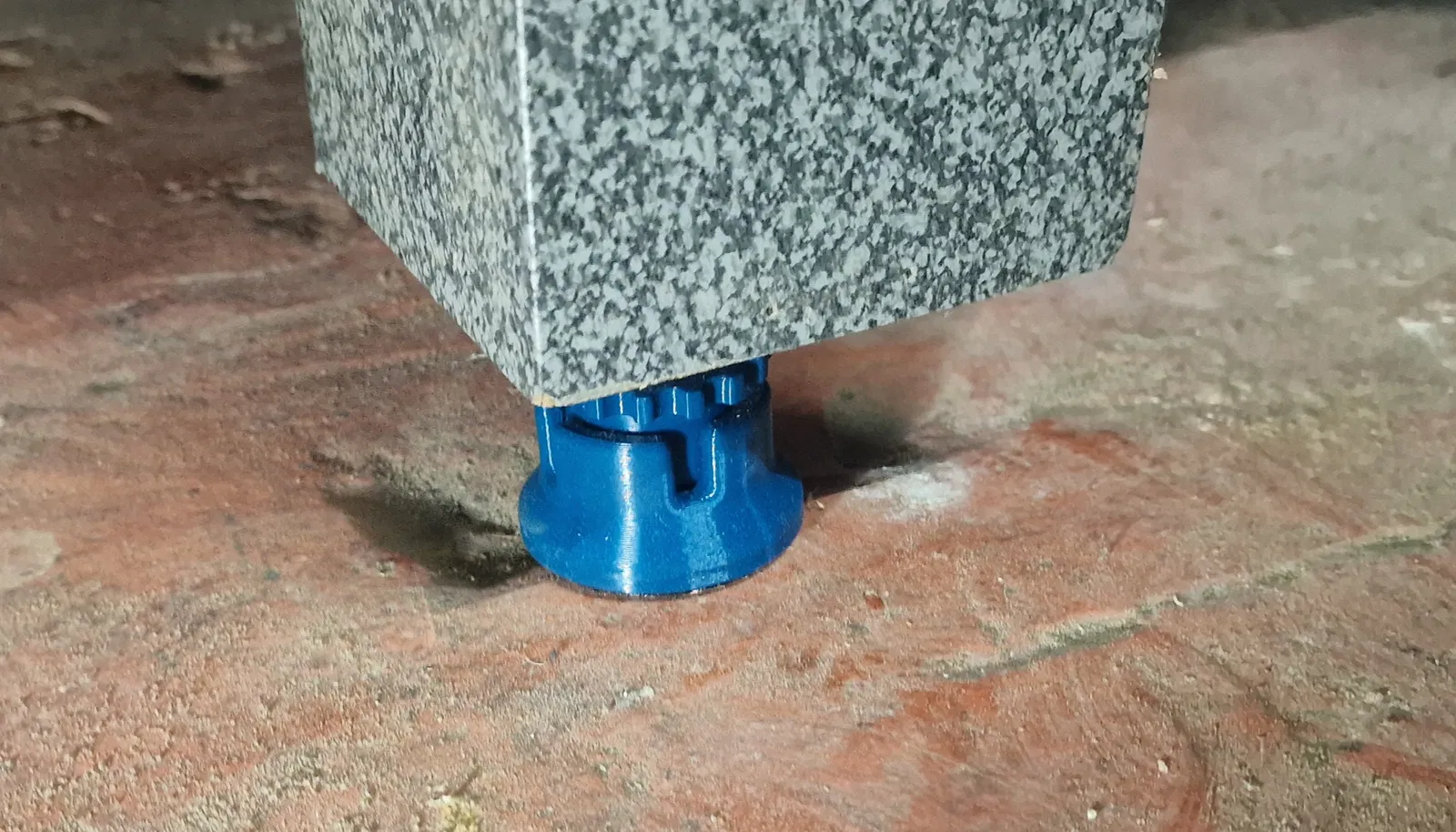

• Đã được kiểm chứng thực tế dưới bàn bida

Điều chỉnh chiều cao

Việc điều chỉnh độ cao được thực hiện không cần dụng cụ thông qua vòng xoay có khía tích hợp.

Bạn chỉ cần đặt bulông M8 vào hốc lục giác để cố định, sau đó đặt bạc lót lên trên để lấp đầy khoảng trống và giữ bulông tại chỗ.

Phạm vi điều chỉnh khá lớn giúp chân đế không chỉ cân bằng nội thất mà còn có thể nâng vật nặng khi cần thêm khoảng hở.

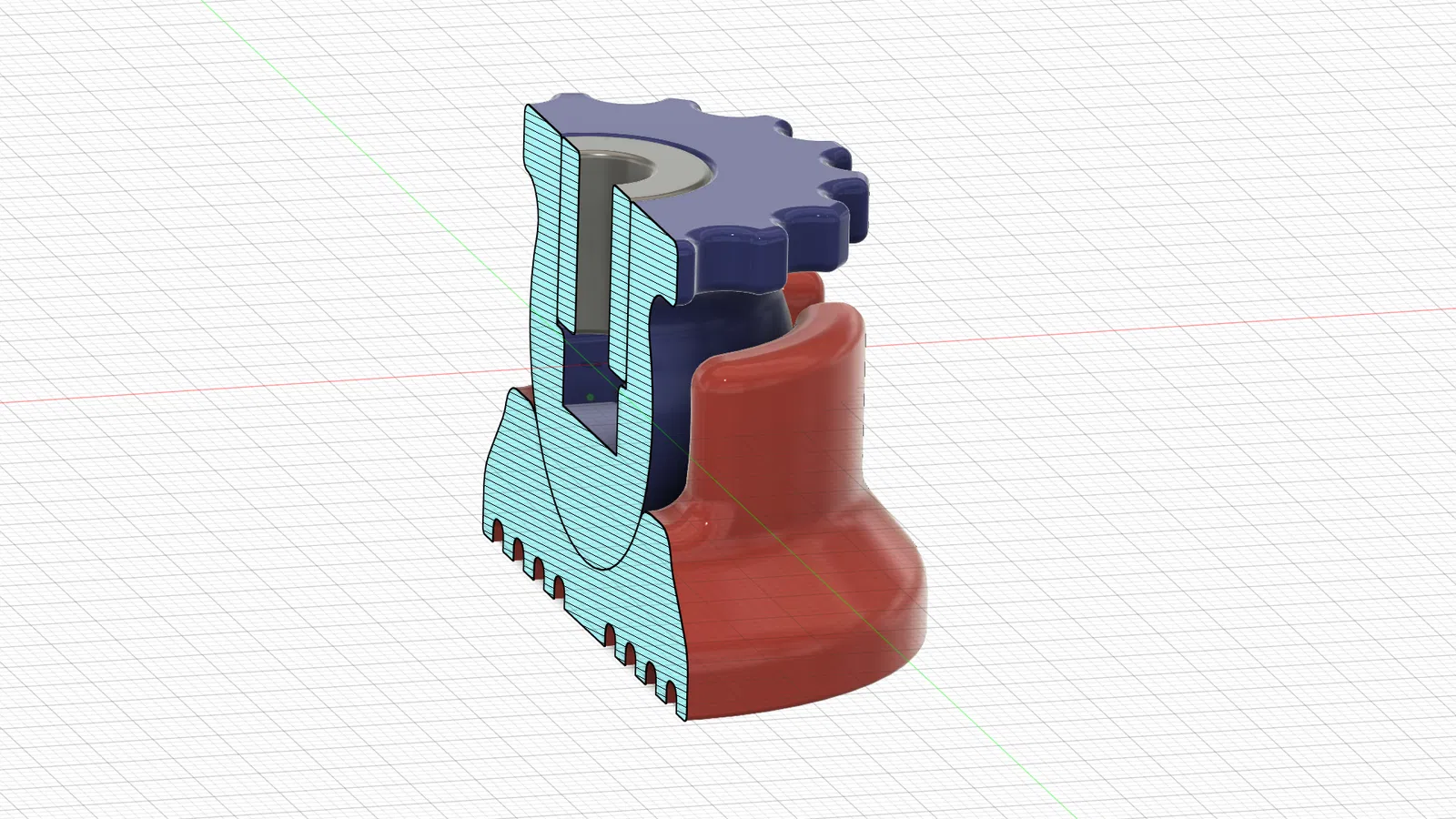

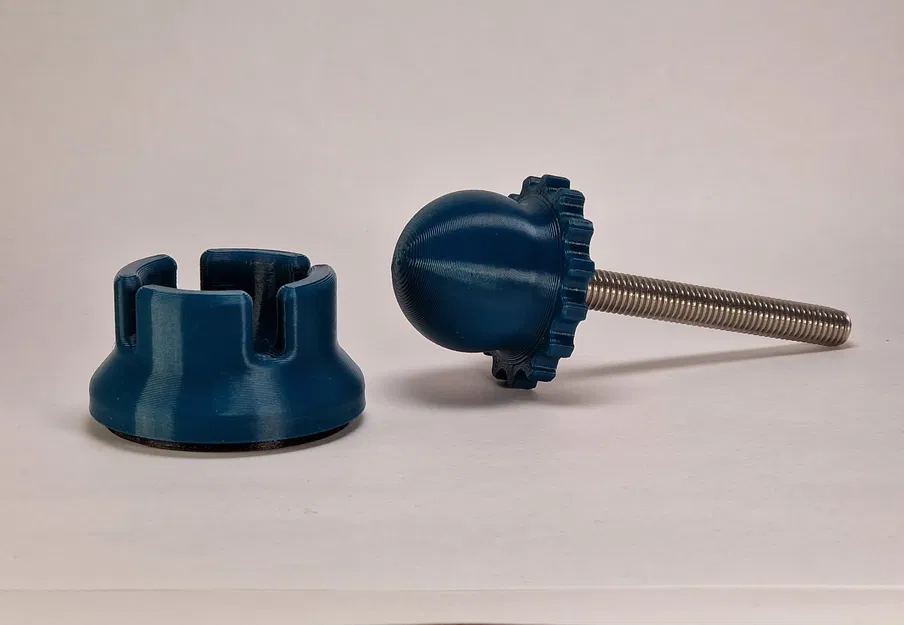

Cơ chế giữ khớp cầu

Phần đế dưới sử dụng các ngàm giữ dạng snap-fit giúp giữ chặt viên bi nhưng vẫn đảm bảo chuyển động góc mượt mà.

Cơ chế này giữ viên bi ổn định ngay cả khi chịu tải mà vẫn duy trì khả năng khớp nối linh hoạt.

Các loại đế

Có hai tùy chọn đế đi kèm để phù hợp với các nhu cầu khác nhau.

Bạn hoàn toàn có thể sử dụng chân tăng chỉnh mà không cần vật liệu chống trượt nếu không yêu cầu độ bám quá cao.

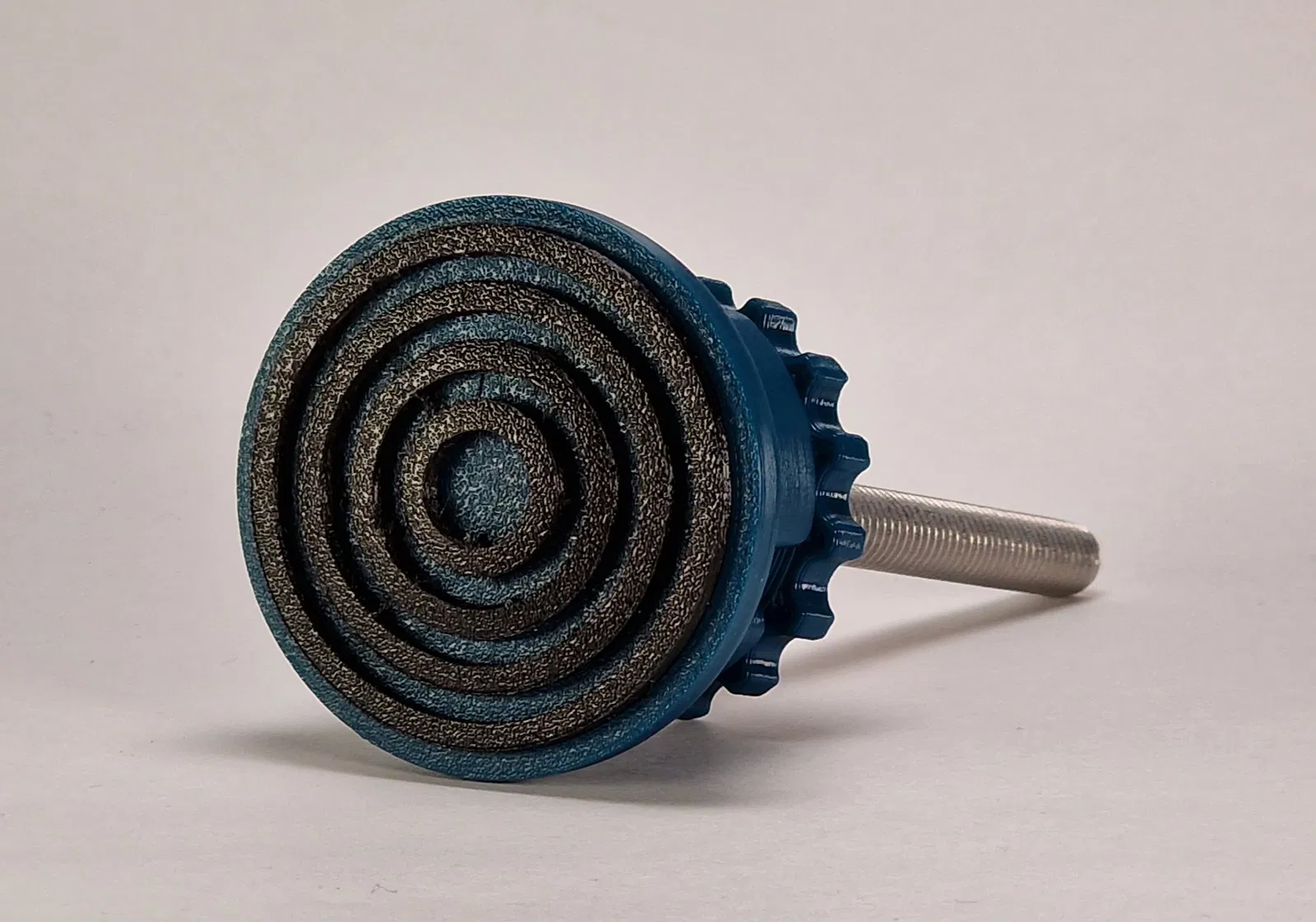

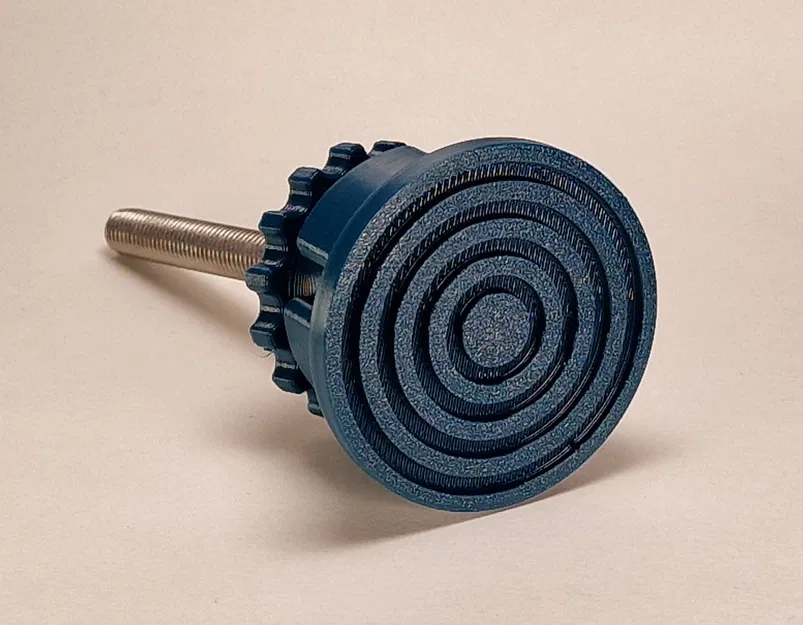

Đế có rãnh (Grooved Base)

• Bốn rãnh đồng tâm
• Tùy chọn vòng chống trượt TPU
• Tăng độ bám trên sàn trơn
• Giảm chấn tốt hơn

Đế phẳng (Smooth Base)

• Mặt dưới phẳng hoàn toàn
• Lý tưởng nếu bạn không muốn hoặc không in bằng TPU
• Có thể dán thêm cao su, bần, nỉ hoặc các vật liệu tương tự

Thông số in ấn

Khuyến nghị:

• Chiều cao lớp in: 0.2 mm
• Vách (Perimeters): 4
• Infill: ~30% (tùy vào ứng dụng và tải trọng)
• Vật liệu: Khuyên dùng PETG hoặc cứng hơn
• Hỗ trợ (Supports): Không cần

PLA có thể dùng được, nhưng PETG, ABS hoặc ASA sẽ bền và chịu tải lâu dài tốt hơn. Vật liệu TPU chỉ cần thiết nếu bạn muốn in các vòng chống trượt đi kèm.

Lắp ráp

1. Lắp bulông M8 từ trên xuống vào hốc lục giác.
2. Ấn khớp cầu vào phần đế dưới cho đến khi các ngàm snap-fit vào khớp.
3. Xoay vòng điều chỉnh để đặt độ cao mong muốn.
4. Lắp thêm vòng chống trượt TPU vào các rãnh nếu cần.

Phù hợp cho

• Bàn làm việc
• Máy móc
• Tủ kệ
• Kệ lưu trữ
• Nội thất nặng
• Bàn bida

Ý tưởng thiết kế

Đây là thiết kế chịu lực thực thụ, được tối ưu cho độ bền, sự chắc chắn khi làm việc trong xưởng — chứ không phải loại chân nội thất trang trí nhẹ nhàng.
