Mô hình 3D GEPRC GPS GEP-M1025Q hỗ trợ thiết kế giá đỡ

Mô hình tham chiếu GEPRC GPS GEP-M1025Q dành cho thiết kế 3D

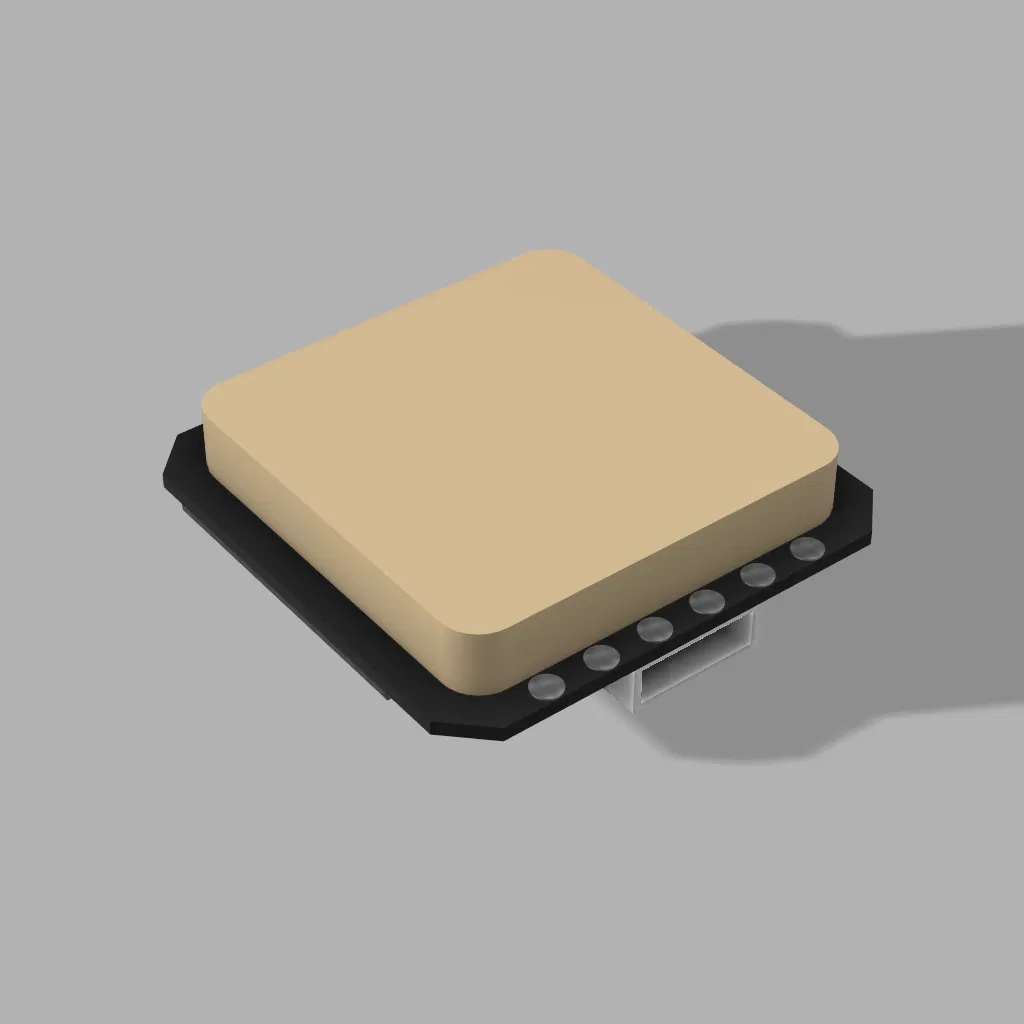

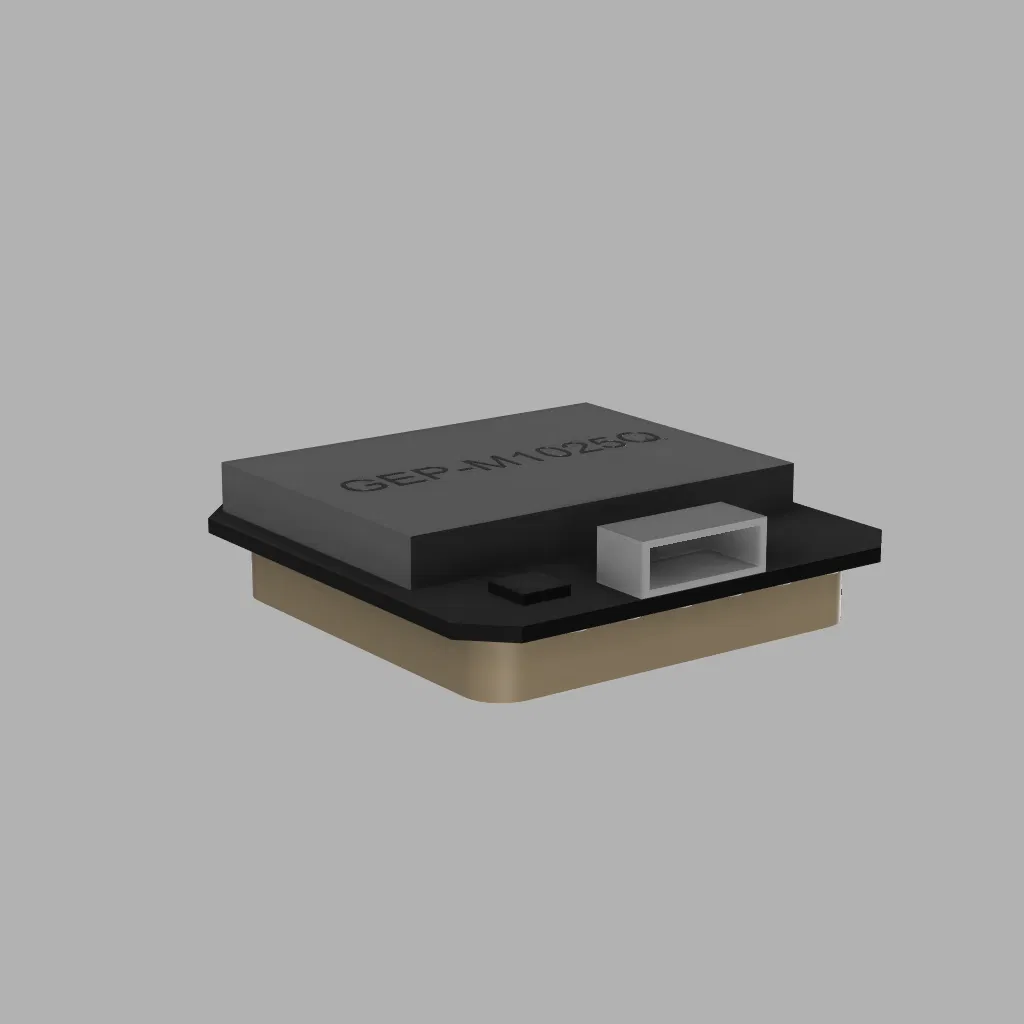

Đối với những anh em đam mê drone và thường xuyên tự thiết kế linh kiện, việc tìm được bản vẽ chuẩn xác cho các thiết bị điện tử là cực kỳ quan trọng. Mô hình 3D của module GPS GEPRC GEP-M1025Q này được tạo ra để hỗ trợ các bạn trong việc thiết kế khung bảo vệ (enclosure) hoặc giá đỡ (mount) vừa khít với thiết bị thật. Thay vì phải đo đạc thủ công dễ sai lệch, bạn có thể sử dụng file này làm mẫu để lên bản vẽ lắp ráp một cách chính xác tuyệt đối.

Đây là một công cụ hỗ trợ thiết kế giúp tiết kiệm thời gian đáng kể cho quá trình chế tạo phụ kiện. Với độ chi tiết cao, mô hình này thể hiện đúng kích thước thực tế của module, từ vị trí các cổng kết nối cho đến phần ăng-ten GPS. Việc sở hữu file này giúp bạn tự tin hơn khi in 3D các phần vỏ bảo vệ hoặc giá gắn GPS lên drone mà không lo bị cấn hay không vừa vặn.

Khi làm việc với các phụ kiện cho linh kiện điện tử nhạy cảm như GPS, việc thiết kế vỏ bảo vệ cần được thực hiện cẩn thận. Dưới đây là một số lưu ý giúp bạn sử dụng hiệu quả mô hình này trong các dự án của mình:

• Sử dụng mô hình để căn chỉnh chính xác khoảng cách cho các cổng kết nối trên vỏ case.
• Nên in thử bằng vật liệu PLA để kiểm tra kích thước trước khi in bằng các loại vật liệu cao cấp hơn.
• Tùy chỉnh thông số in với layer height khoảng 0.16mm - 0.2mm để đạt được độ chi tiết tốt nhất cho các khớp nối.
• Đảm bảo phần vỏ thiết kế có khe hở nhỏ (khoảng 0.2mm - 0.3mm) để dễ dàng tháo lắp module.
• Tránh thiết kế vỏ quá dày gây nhiễu tín hiệu GPS nếu bạn dùng vật liệu có chứa thành phần kim loại.
• Thiết kế thêm các lỗ thoát nhiệt nhỏ để module GPS hoạt động ổn định trong suốt chuyến bay.

Hy vọng mô hình tham chiếu này sẽ giúp các bạn rút ngắn đáng kể thời gian trong khâu tạo mẫu, từ đó hoàn thiện chiếc drone của mình một cách ưng ý nhất. Nếu bạn là một nhà thiết kế linh kiện drone, đây chắc chắn là file không thể thiếu trong bộ sưu tập công cụ thiết kế của mình.
