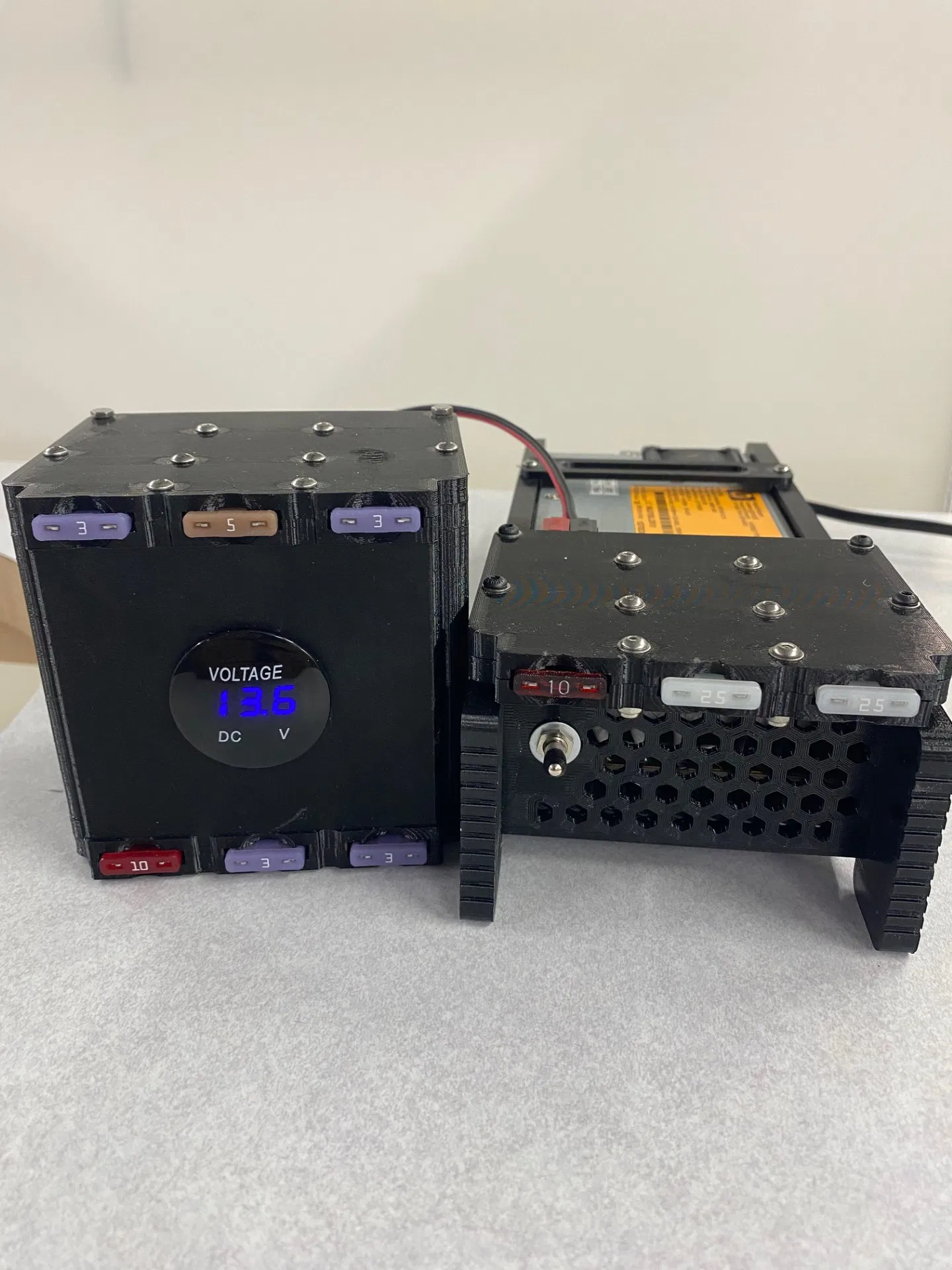

Hộp phân phối nguồn Power Pole kèm Vôn kế - 5 mạch đầu ra

Bộ chia nguồn này dành cho bàn làm việc điện tử và thiết bị ham radio, nhận 1 đầu vào có cầu chì từ bộ nguồn và chia ra 5 mạch riêng biệt có cầu chì. Tôi thiết kế thanh cái (buss bar) sử dụng ống đồng đường kính ngoài 3/8 inch (loại rẻ tiền hoặc tận dụng từ đồ vụn). Tôi cũng đã đính kèm một hướng dẫn khoan để bạn tự khoan lỗ trên ống đồng.

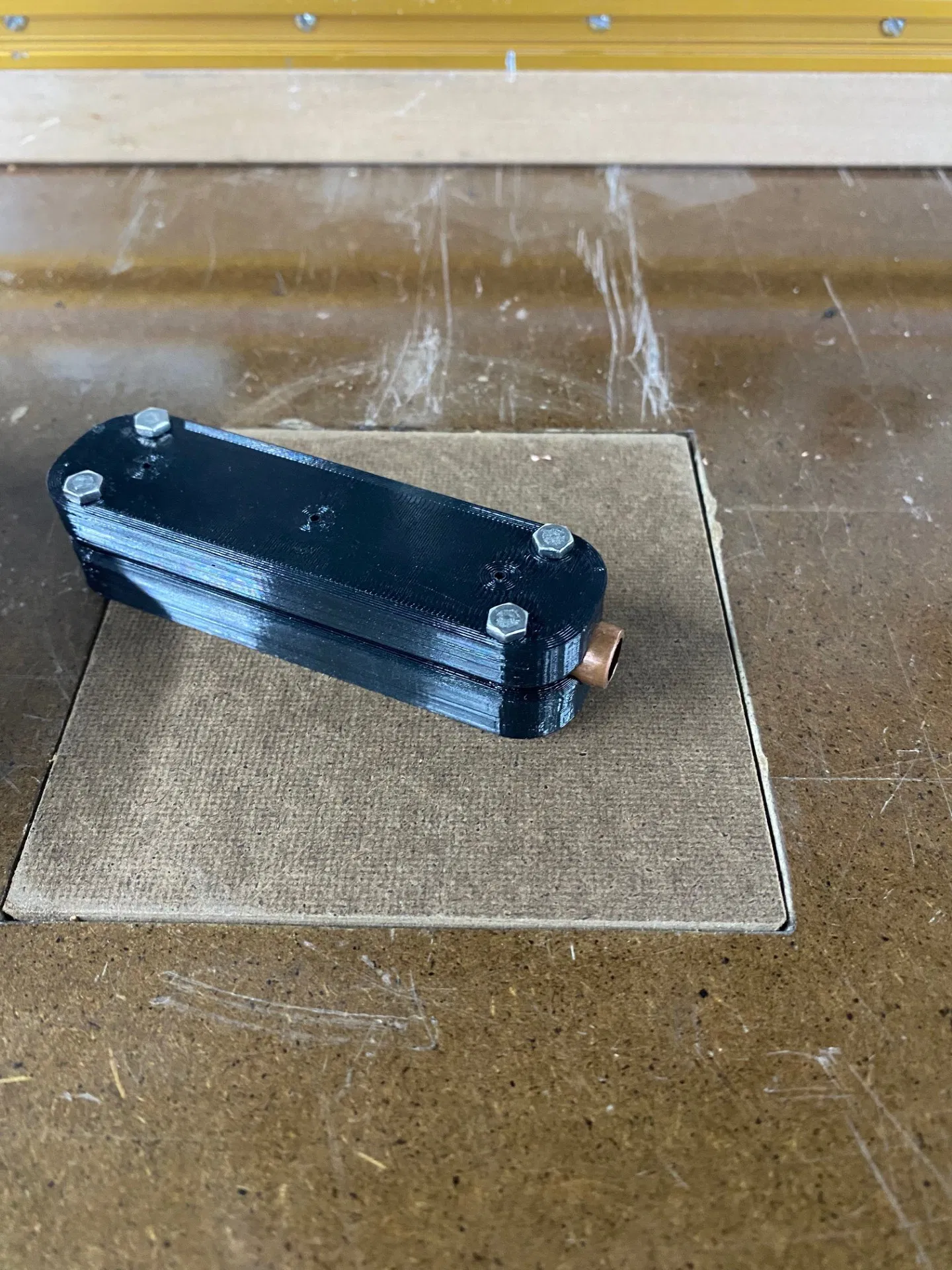

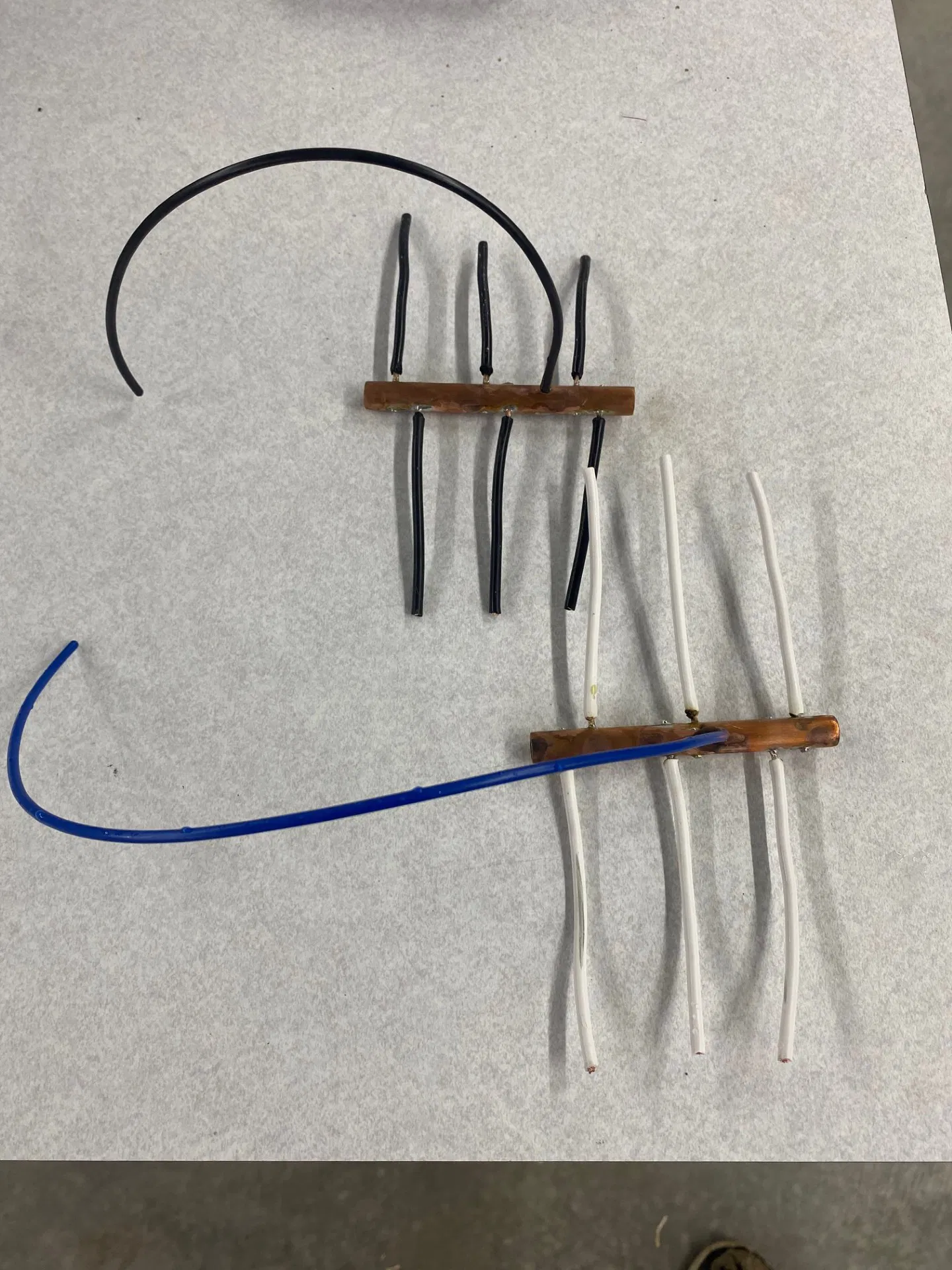

Phần khối trên và dưới của mô hình này dựa trên các khối phân phối nguồn của tôi. Nó không được thiết kế cho tải dòng cao, mà chỉ chịu được mức tăng đột biến tối đa 20A và dòng liên tục khoảng 15A nếu dùng dây 14 gauge (lõi đa sợi). Thanh cái được dùng cùng với bộ hướng dẫn khoan để tạo lỗ hàn dây. Lỗ trong bộ hướng dẫn được làm nhỏ hơn, vì tôi dùng dây 14 gauge; nếu bạn dùng dây nhỏ hơn với công suất thấp hơn thì hãy chọn mũi khoan tương ứng. Hãy khoan đúng kích thước bộ hướng dẫn trước khi khoan ống đồng. Khi khoan, tôi vạch một đường ở giữa ống, đặt mặt đó hướng lên trên với một đầu ống nhô ra khoảng 1/8 inch (~3mm). Sau khi khoan từ cả hai phía, tôi nới vít và trượt ống ra thêm 1/8 inch, vẫn giữ nguyên vị trí vạch dấu ở góc 12 giờ. Một lỗ nhỏ bổ sung được khoan ở góc 90 độ cho dây 18 gauge để lấy nguồn 12V cho đồng hồ đo điện kỹ thuật số. Do ống đồng có khối lượng lớn, tôi đã dùng khò ga mini để hàn.

Tất cả các lỗ 4.4mm đều dùng vít cấy nhiệt M3 (heat set insert). Tôi đã đo và dùng loại này, nhưng tôi tin là các loại tương tự cũng vừa. Các vị trí cấy đều sâu tối thiểu 5mm. MẸO: sau khi cấy xong, hãy dùng một khối kim loại phẳng ấn nhẹ lên bề mặt nhựa nóng chảy xung quanh và vít cấy để làm phẳng ngay lập tức. Việc này giúp bạn không cần dùng dao, đục hay chà nhám mà vẫn có bề mặt khớp hoàn hảo.

ruthex M3 Threaded Inserts VORON - 100 Pieces RX-M3x5x4 Brass Heat Set Insert for Plastic Parts - Metric knurled Nuts - Insert by Heat into 3D Printing Components: Amazon.com: Tools & Home Improvement

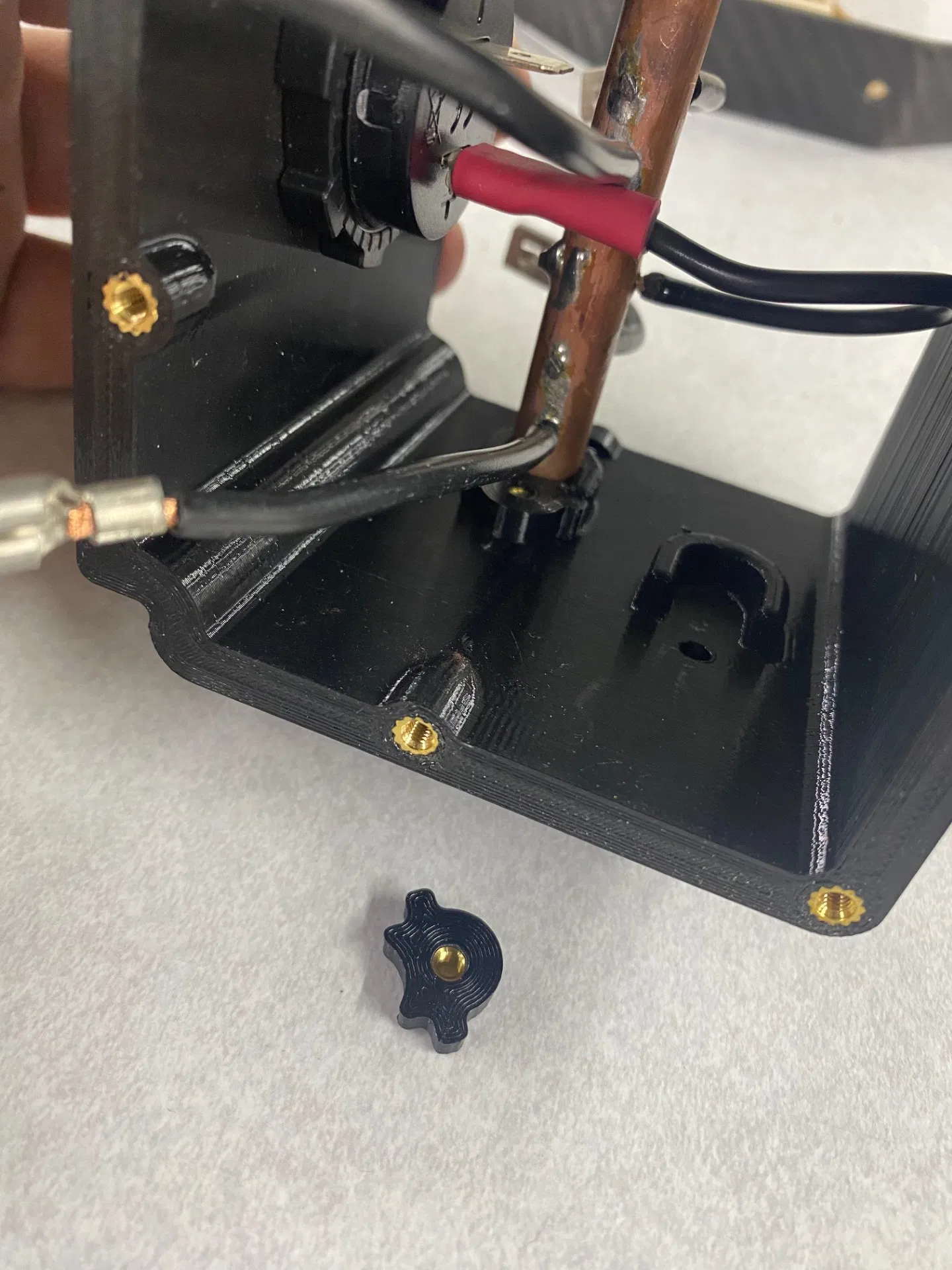

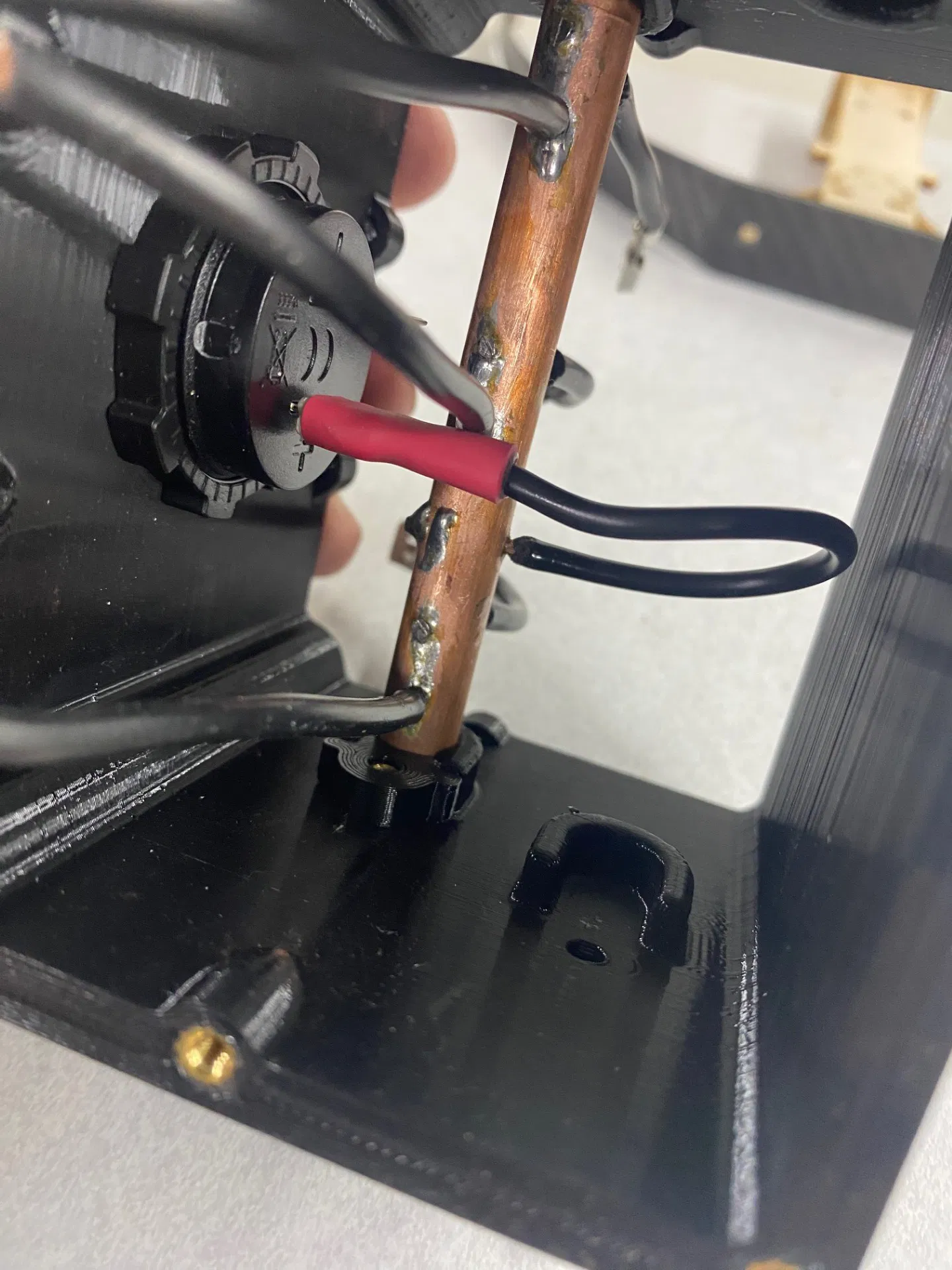

Các chốt giữ thanh cái nhỏ cũng dùng vít cấy M3 và vít M3 từ bên ngoài để giữ cố định sau khi đặt ống vào hốc. Lưu ý các chốt giữ có một cạnh bo tròn, đó là mặt đặt vít cấy và hướng vào phía tường hộp. Hãy lắp vít có độ dài phù hợp để không bị thừa ra ngoài và tránh chạm vào thanh cái gây chập điện.

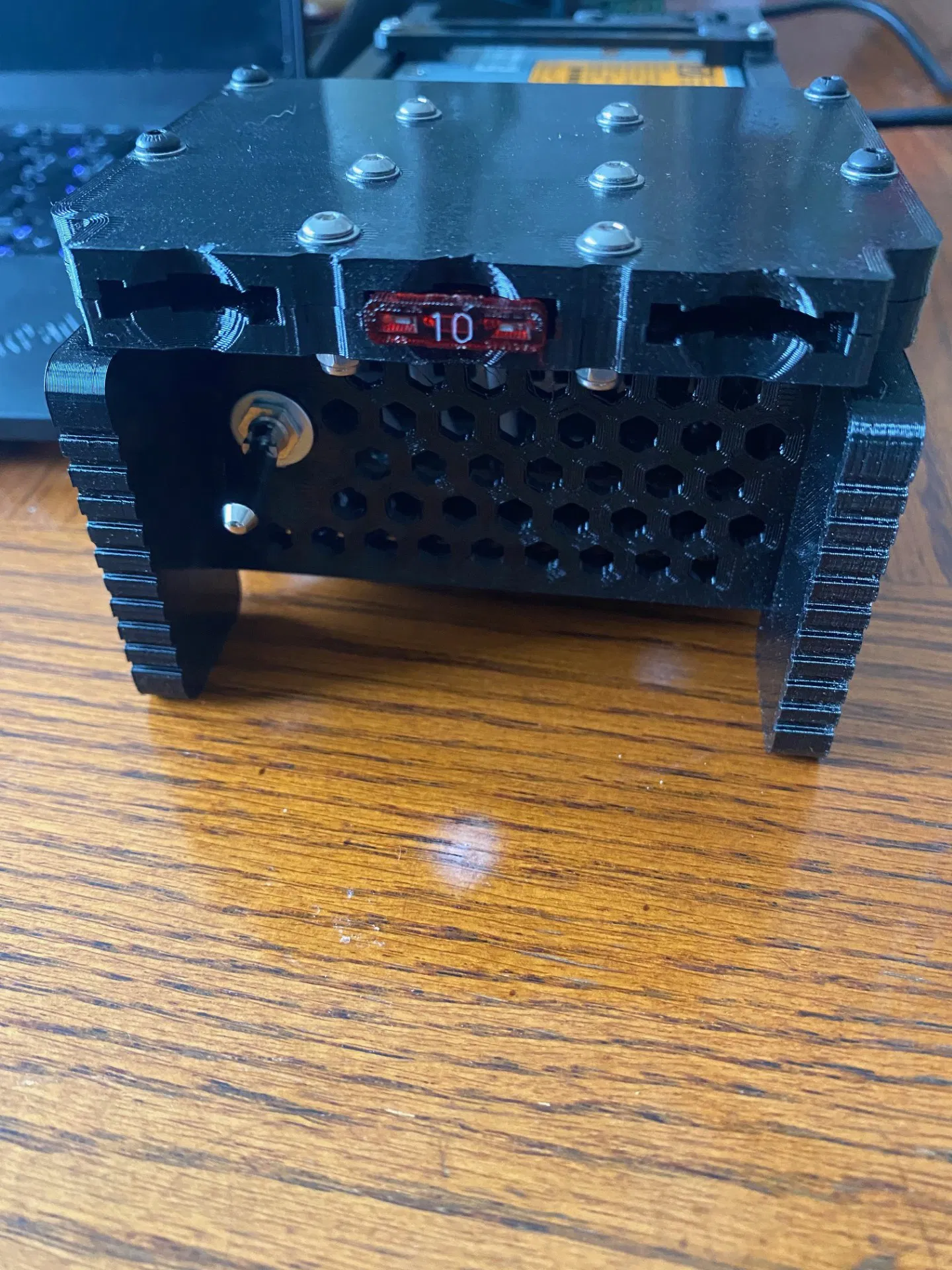

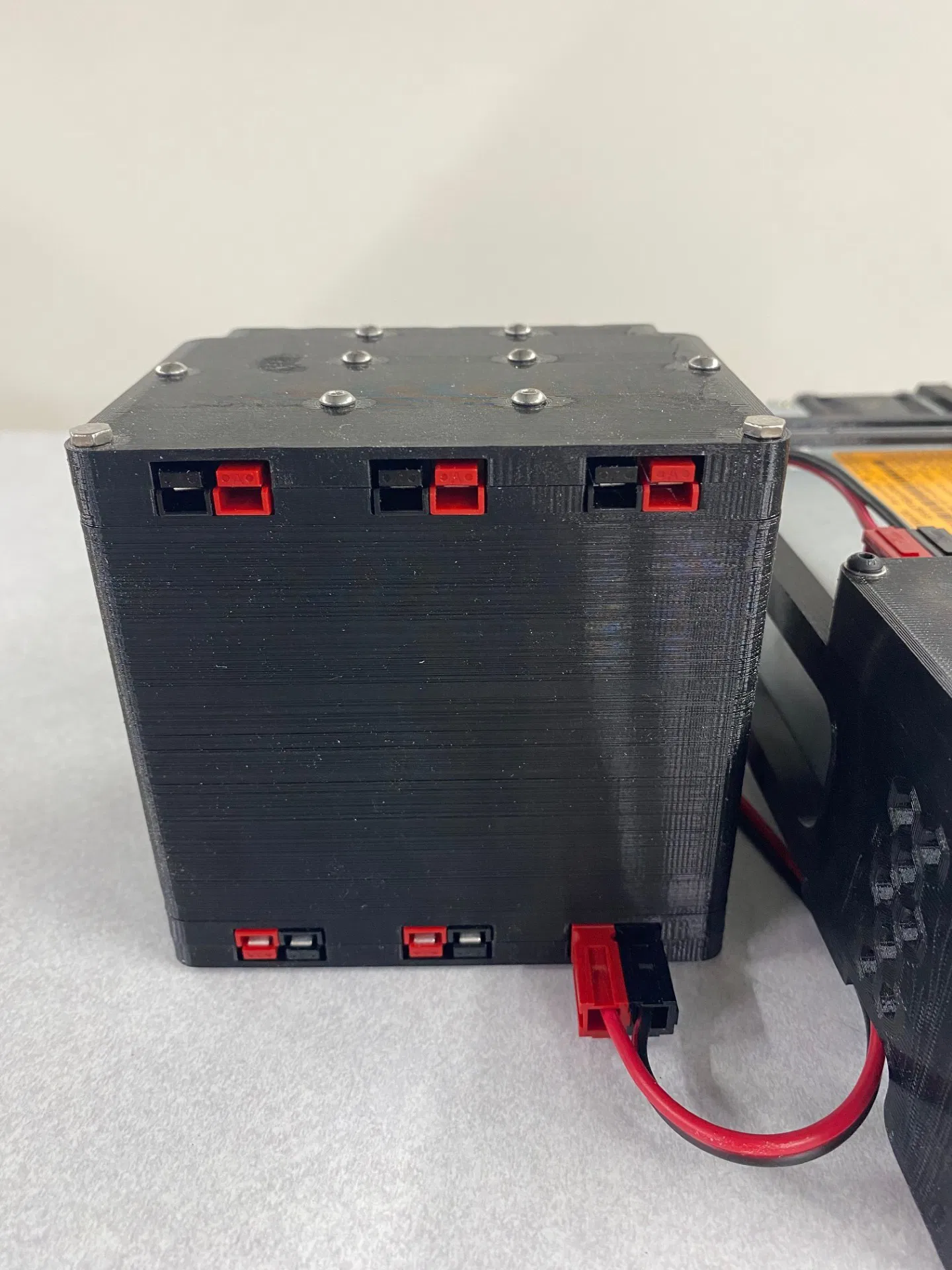

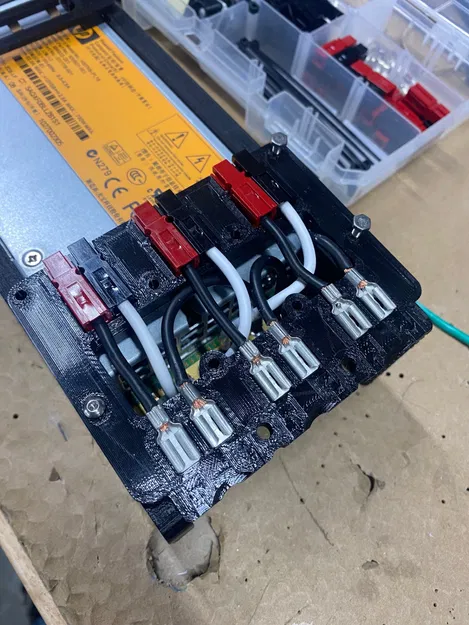

Cần lưu ý các thanh cái có độ lệch phải đặt theo hướng cụ thể. Khi nhìn từ phía trước, dây từ thanh cái dương phải đi sang phía bên phải của mỗi cầu chì, và dây âm phải đi sang phía bên phải của giắc Anderson Power Pole/đầu nối đen. Khoảng cách từ dây trái/đầu cầu chì đến giắc Power Pole đỏ cực kỳ quan trọng. Tôi khuyên bạn nên bấm đầu cốt 30 amp Power Pole, lắp vào vỏ đặt sẵn trong hộp dưới, rồi đặt đầu cốt âm (female spade terminal) vào đúng vị trí để đo và cắt dây. Chỉ cần sai một chút là không lắp được. Tôi dùng đầu cốt âm Thomas and Betts 14-16 gauge, tháo bỏ lớp bọc cách điện và dùng kìm bấm cốt chất lượng tốt thay vì loại kìm thép dập rẻ tiền dễ làm nát đầu cốt. Tôi có chỉnh lại đầu cốt sau khi bấm vì không gian lắp khá chật. Sự khít khao này là cần thiết để giữ đầu cốt cố định khi cắm cầu chì vào. Hình ảnh này lấy từ bộ nguồn nhưng cách đi dây ở các phần cầu chì/Power Pole là giống hệt. Bạn có thể chồng nhiều tầng lên nhau nếu muốn thêm mạch với vít dài hơn, nhưng không gian sẽ trở nên rất chật.

Thiết bị này dùng cầu chì ATC. Vì tôi chỉ dùng khối này cho các phụ kiện như đèn nền SWR, công tắc ăng-ten, v.v., tôi lắp cầu chì 10A đầu vào và cầu chì dưới 5A đầu ra tùy thiết bị. Bất kỳ vị trí nào cũng có thể làm đầu vào miễn là được gắn cầu chì đúng cách. Tôi dùng hai đầu ra có cầu chì còn lại trên bộ nguồn cho các thiết bị chính tiêu thụ điện cao hơn.

Đồng hồ đo điện tôi dùng:

Amazon.com: FSTURIOS DC 12V 24 V Voltmeter Gauge, Car LED Digital Display Round Panel Voltage Gauge Meter, Waterproof Mini Volt Tester Battery Monitor Indicator for Car Truck Marine Boat (Blue) : Automotive
