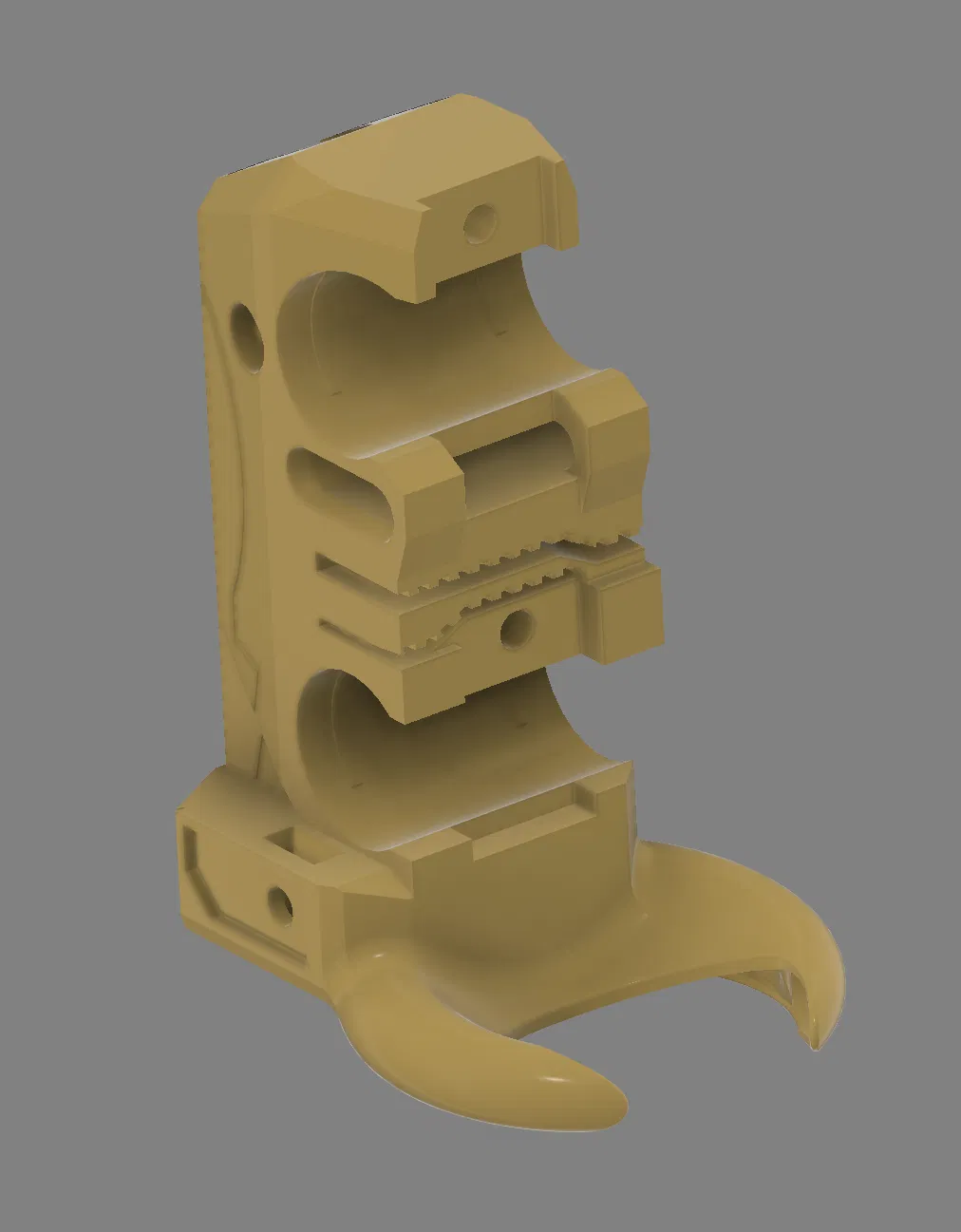

Ống dẫn gió (Fan Duct) cho Prusa MINI/+ Revo

Lưu ý quan trọng!

Hãy đo chốt trên bàn nhiệt (heatbed) xem có cao từ 4mm trở xuống không; nếu chốt quá cao, ống dẫn gió (fan duct) sẽ va chạm với nó và có thể gây hư hỏng!

(Bạn có thể thử mài bớt chốt đi một chút hoặc cắt bớt khoảng 1mm phần model ở phía ống dẫn gió để nó thấp hơn một chút.)

Cài đặt Slicer (thiết lập mặc định):

• Chiều cao lớp in (Layer height): 0.15-0.2mm
• Vật liệu in: PETG/ASA, v.v.
• Đường kính nozzle: 0.4mm
• Hỗ trợ (Support): dùng smart fill như trong hình, tắt chế độ tự động (auto)

Hướng dẫn lắp đặt:

1. Chuẩn bị một miếng vải để phủ lên bàn nhiệt.
2. Tháo giá đỡ MINI-minda (MINI-minda-holder).

3. Tháo quạt làm mát.

4. Tháo cả hai ốc vít, rồi đặt cụm extruder lên miếng vải đã chuẩn bị.
5. Tháo dây đai (belt) rồi đẩy bạc đạn (bearings) ra khỏi ống dẫn gió cũ.
6. Lắp ống dẫn gió mới vào và lắp mọi thứ lại như cũ (tham khảo hướng dẫn lắp ráp bên dưới).

https://e3d-online.com/pages/revo-support-prusa-mini-micro

https://help.prusa3d.com/guide/3-x-axis-extruder-assembly_199519#199955

https://help.prusa3d.com/guide/4-print-head-heatbed-assembly_201450#201567

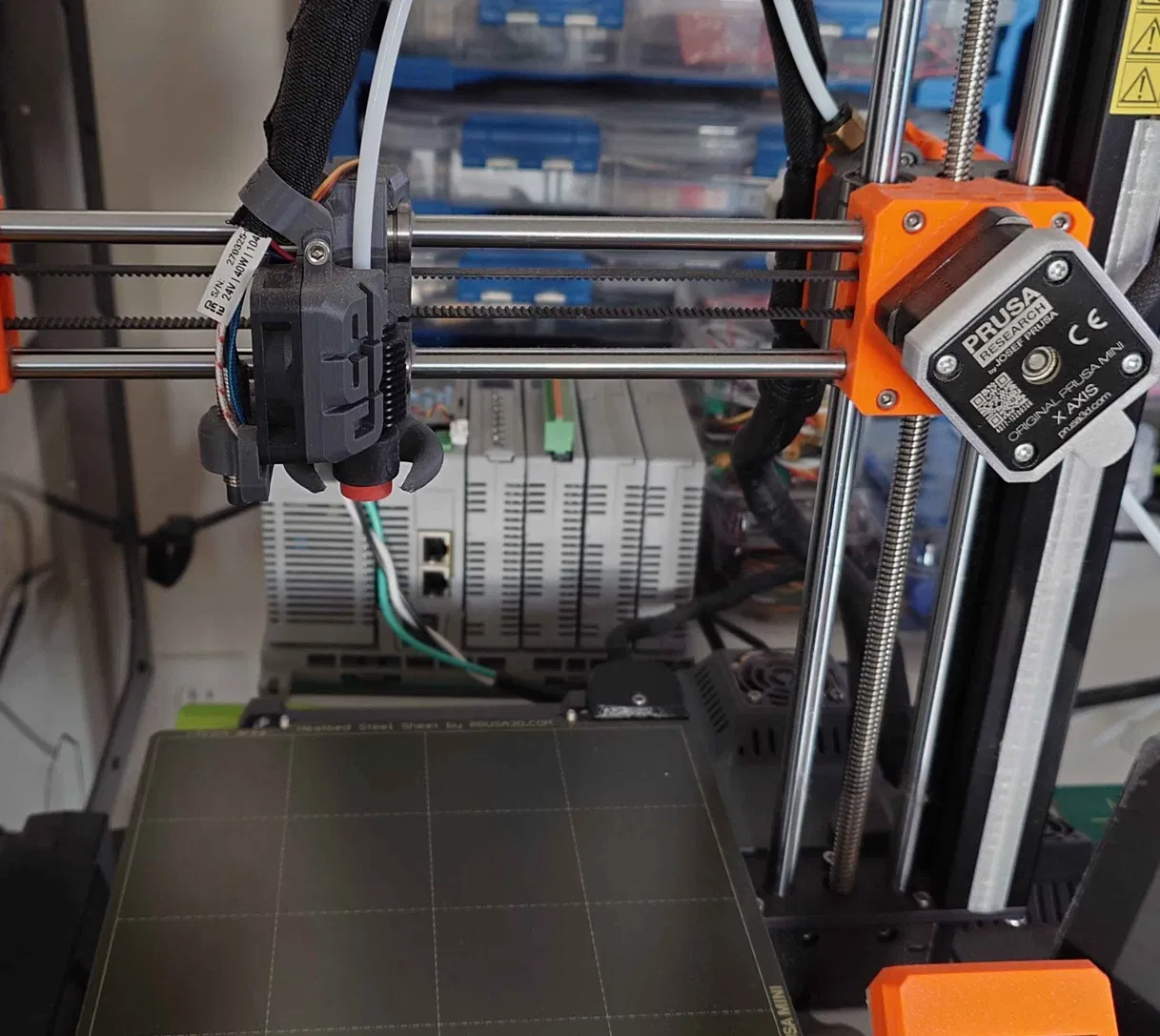

7. Sau khi lắp xong, hãy đặt tấm thép in mỏng nhất lên bàn nhiệt, di chuyển trục Y (bàn nhiệt) hết cỡ ra phía trước, đưa trục Z xuống vị trí thấp nhất, sau đó dùng tay di chuyển trục X để đảm bảo ống dẫn gió mới không bị va quẹt vào cả hai chốt.

8. Điều chỉnh lại độ căng dây đai và thực hiện các bước cân chỉnh máy.
