Bộ nối mặt sau Creality K1/K1C (Rear Betweener) có kèm bịt khe hở

Dạo này mình in ASA với ABS nhiều, gần đây còn bắt đầu thử sức với cả PC nữa. Ngoài việc giữ nhiệt độ buồng in, mình thấy việc làm kín máy để hạn chế khí độc VOC bay ra ngoài phòng in là cực kỳ quan trọng.

Vấn đề gặp phải

Phần nối mặt sau (rear betweener) có một khe hở cho cáp đầu in và ống Bowden, nhưng nó lại không khít với cạnh của nắp máy Creality K1/K1C. Điều này làm giảm hiệu quả giữ nhiệt và ngăn chặn khí VOC.

Giải pháp

Cách giải quyết khá đơn giản:

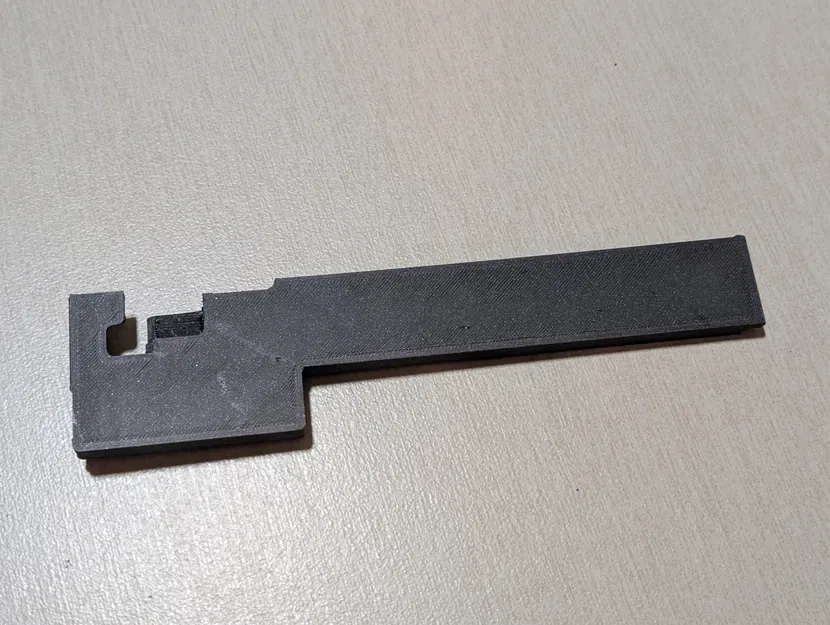

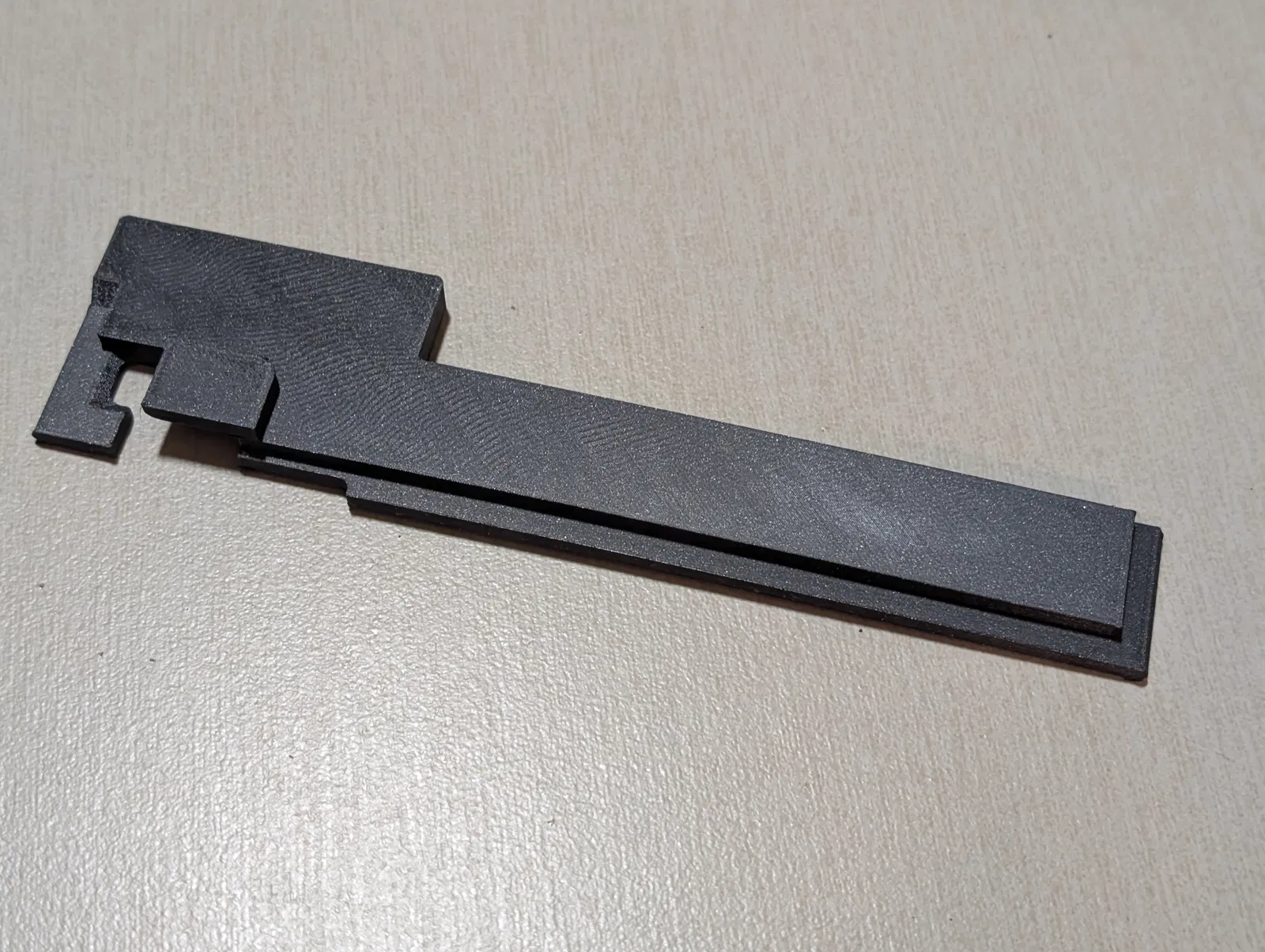

• Làm dày phần nối mặt sau để nó khớp hoàn toàn với các cạnh của nắp máy Creality K1/K1C.

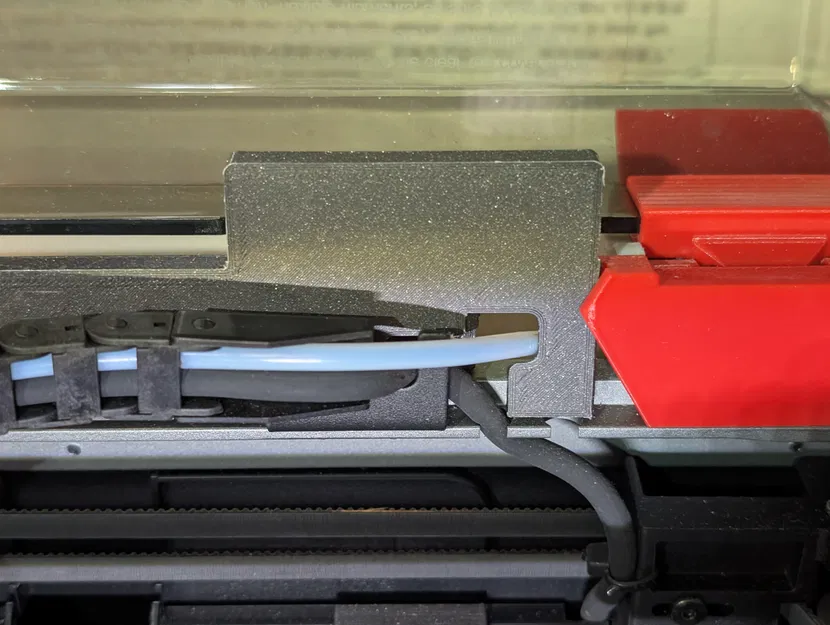

• Thu nhỏ khe hở dành cho ống Bowden và làm mịn các cạnh, giúp ống không bị mài mòn lớp vỏ ngoài khi di chuyển trong quá trình in.

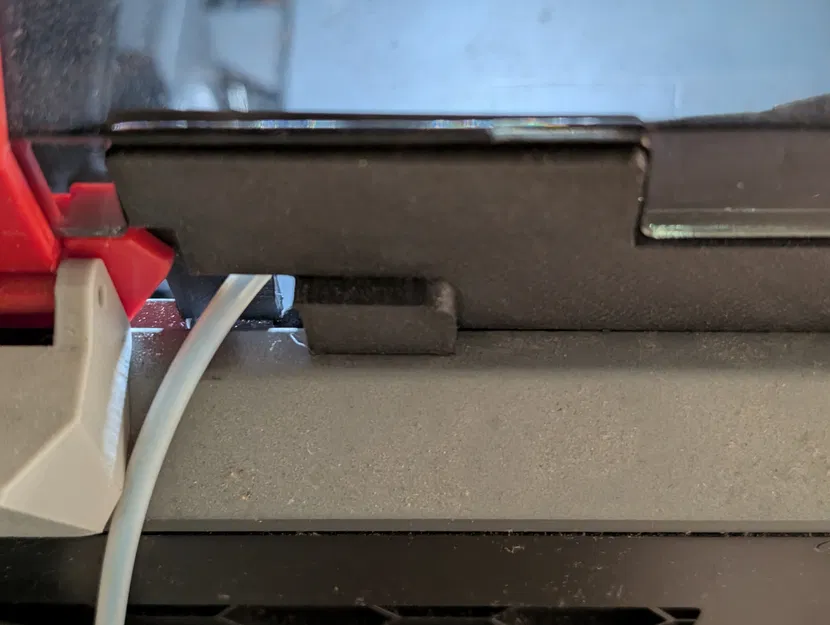

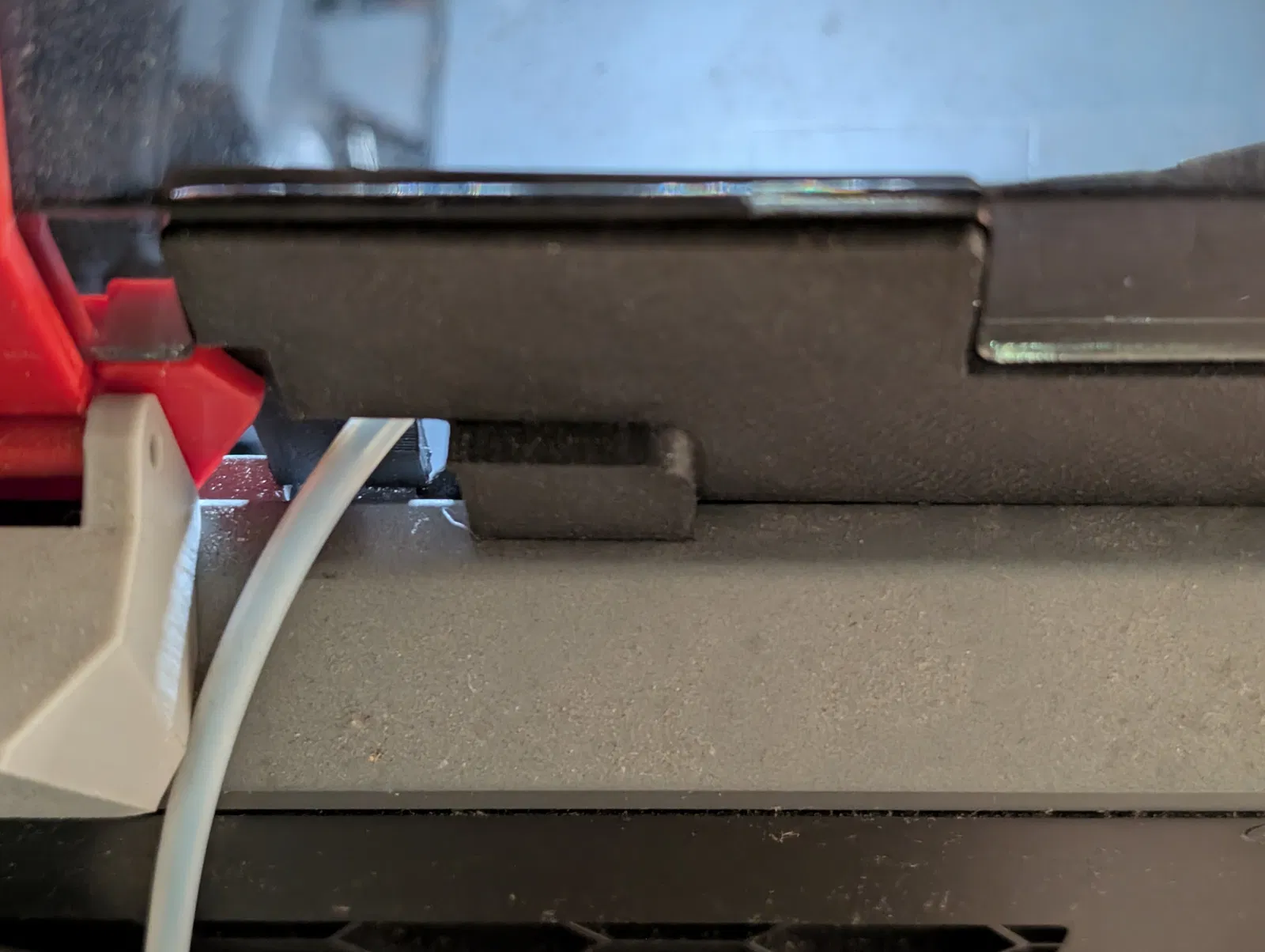

• Bịt kín phần bị vướng bởi cáp đầu in.

Việc dựng hình trên TinkerCad thực ra phức tạp hơn mình tưởng, nên mình đã làm sẵn rồi để các bạn đỡ tốn công thiết kế lại.

Thông số in mình đã dùng

• Chất liệu: ASA
• Perimeters: 3
• Top/Bottom layers: 3
• Infill: 20% Gyroid
• Hỗ trợ (Supports): Có. Dùng Tree (thủ công) - Tô phần nhô ra (overhang) ở chỗ luồn cáp đầu in.
