Chi tiết Cam cải tiến cho máy đưa võng tự động

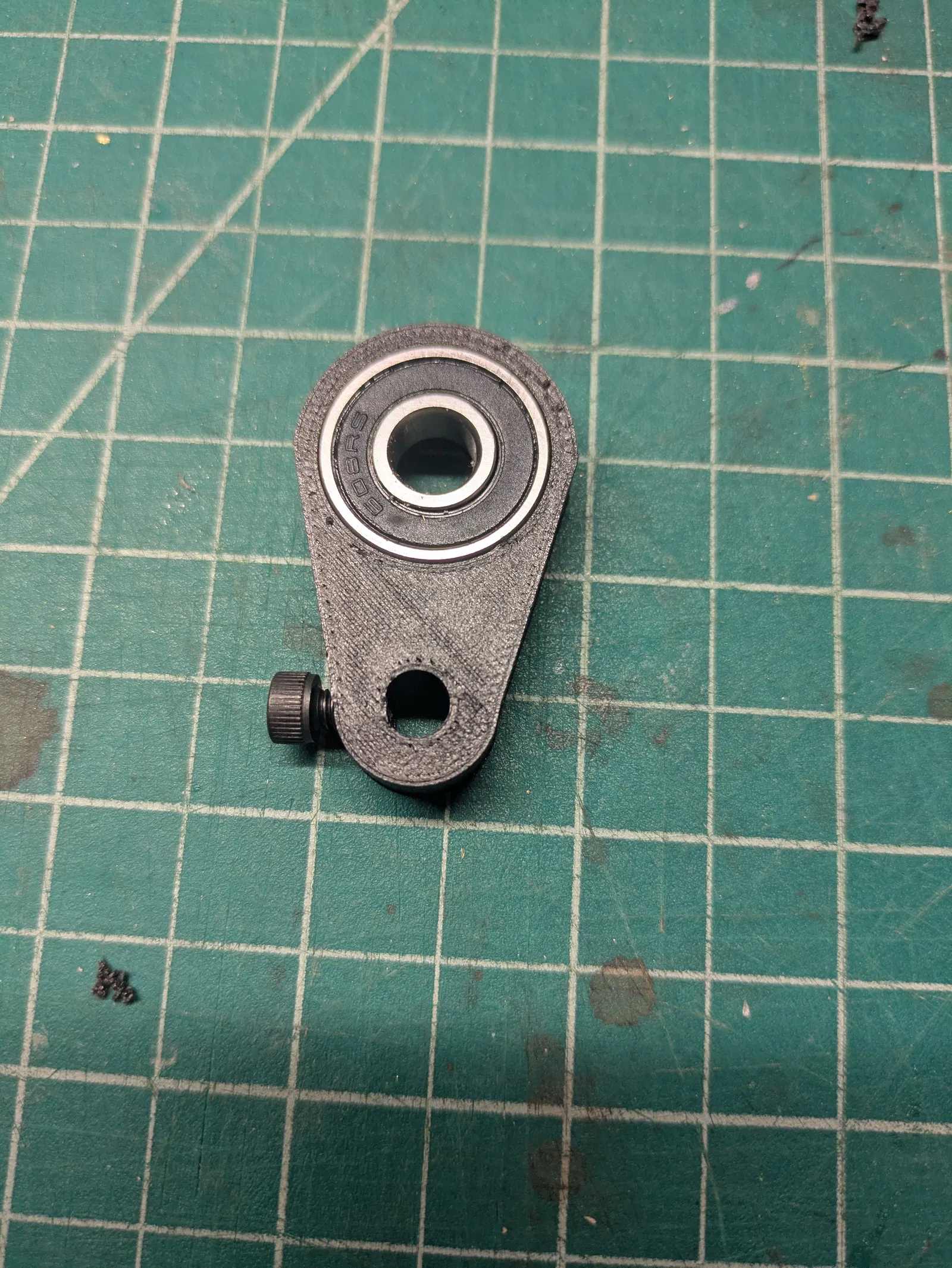

Chi tiết cam này được thiết kế để lắp vừa vòng bi 608 (loại vòng bi trượt ván tiêu chuẩn). Việc này giúp trục quay tự do bên trong cam, tạo ra chuyển động mượt mà hơn rất nhiều và giúp cam bền bỉ, ít bị lỗi hơn.

Tôi đã tận dụng ưu điểm là file "axle.stl" của akak vốn đã vừa khít bên trong vòng bi 608.

Khi in ra, mọi thứ sẽ rất vừa khít. Tôi không cần phải điều chỉnh kích thước trên phần mềm slicer, tuy nhiên bạn cần xoay nhẹ hoặc căn chỉnh một chút để lắp vào đúng vị trí.

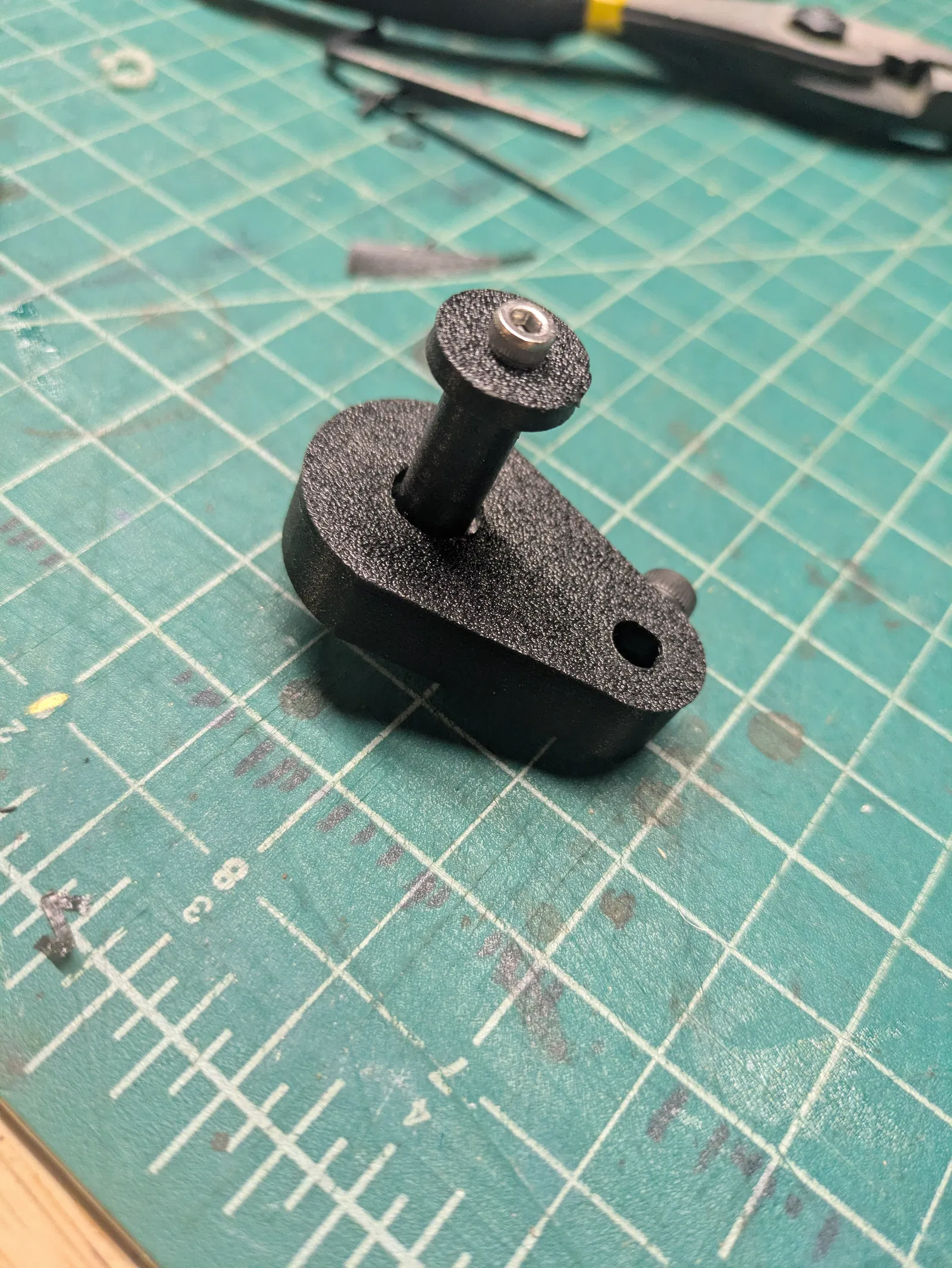

Cách lắp đặt: Chỉ cần dùng keo dán sắt (superglue) cố định vòng bi vào trong cam (mặc dù thiết kế khá vừa khít và có thể nhấn bằng tay, bạn vẫn nên dán keo), sau đó luồn trục qua lõi vòng bi, dùng một ốc vít M3 dài kết hợp với long đền ở đầu trục (để tránh bị tuột khỏi vòng bi). Sau đó gắn cam vào trục motor, và vặn ốc cố định (tôi dùng ốc M4, bạn cũng có thể dùng ốc M3 kèm tán cấy - threaded insert).

Lưu ý: Hãy tự cân nhắc khi sử dụng. Mô hình này có các bộ phận chịu lực căng, có thể gây nguy hiểm nếu xảy ra sự cố trong quá trình vận hành.
