Hermes Lite 2 Cooling Fan 40mm - Phiên bản cập nhật

Mình vừa cập nhật file STL này... Ngày 03 tháng 03 năm 2026.

Đây là đế tản nhiệt hỗ trợ cho bộ thu phát Hermes Lite 2 SDR. Sản phẩm sử dụng quạt 40x40x10 12v để làm mát thiết bị.

Đế tản nhiệt Hermes Lite 2 cho bộ thu phát Hermes Lite 2 SDR. Nó giúp giữ cho phần tản nhiệt phía dưới luôn mát mẻ.

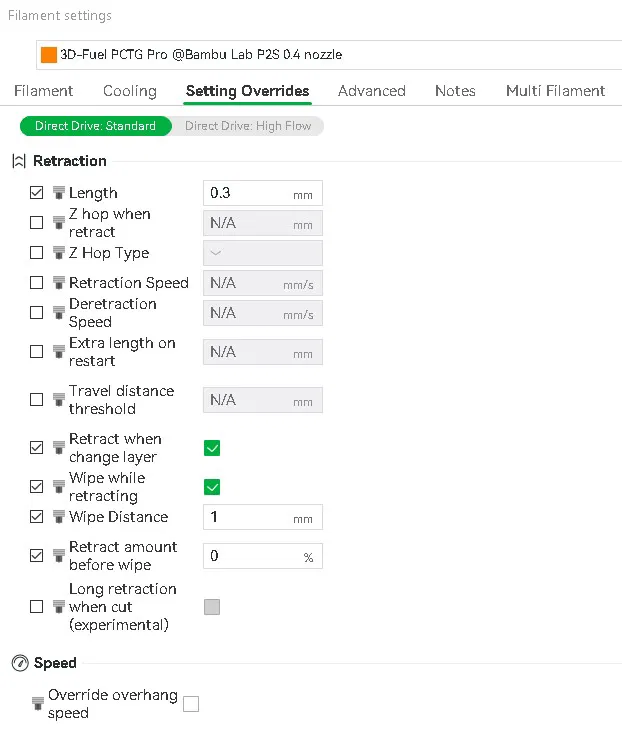

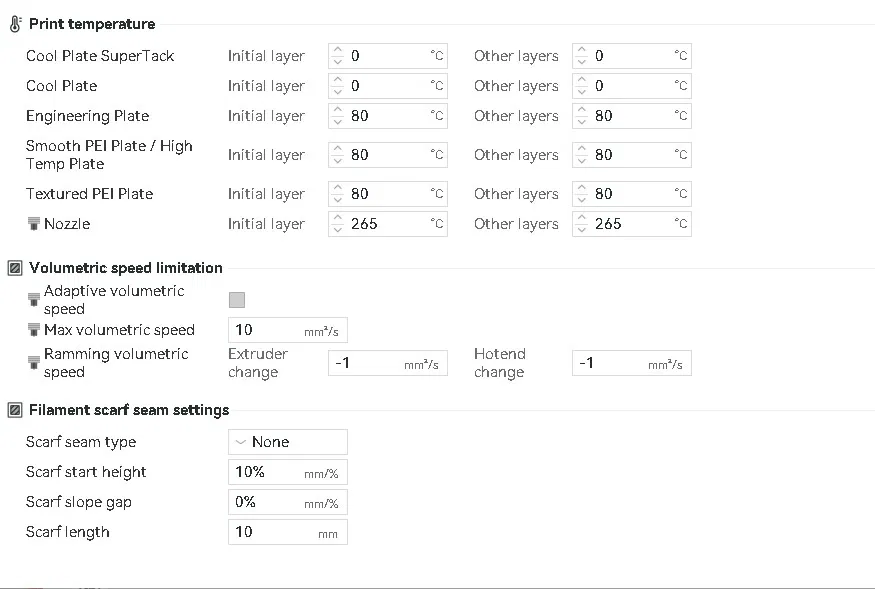

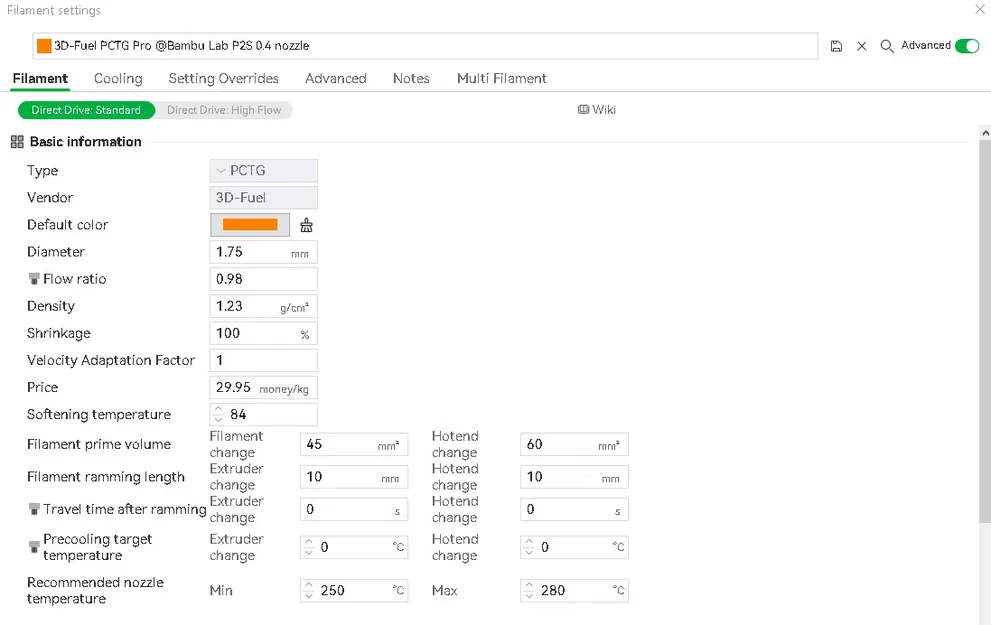

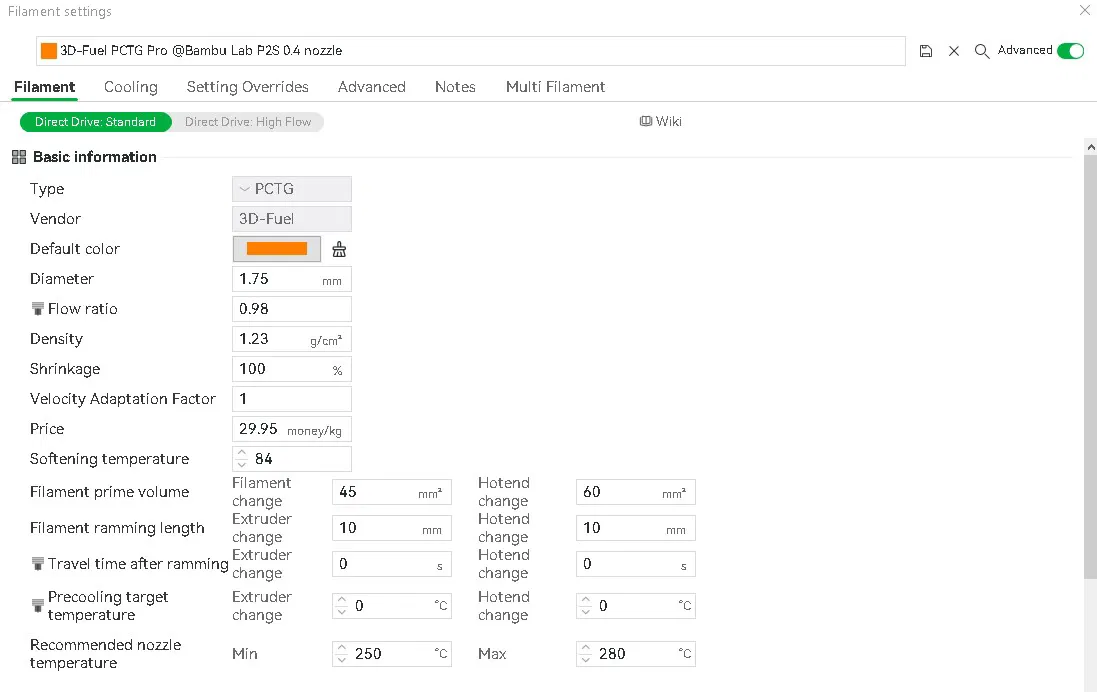

Mình dùng nhựa 3DFuel PCTG. Đầu phun 265°C (đầu phun 0.4 tiêu chuẩn) và bàn nhiệt 80°C. Không nhất thiết phải có máy in kín nhưng có thì sẽ tốt hơn. Chỉ cần dùng brim 3mm là đủ, không cần hỗ trợ (support) nào khác. Nếu bàn in hở, hãy dùng brim ít nhất 5mm. In mất khoảng 90 phút trên máy BambuLab P2S. Nhựa 3DFuel PCTG màu ToolBox Orange. Bạn có thể tải cấu hình máy in cho PCTG tại đây: https://support.3dfuel.com/hc/en-us/articles/22046343945495-Pro-PCTG-Print-Profiles

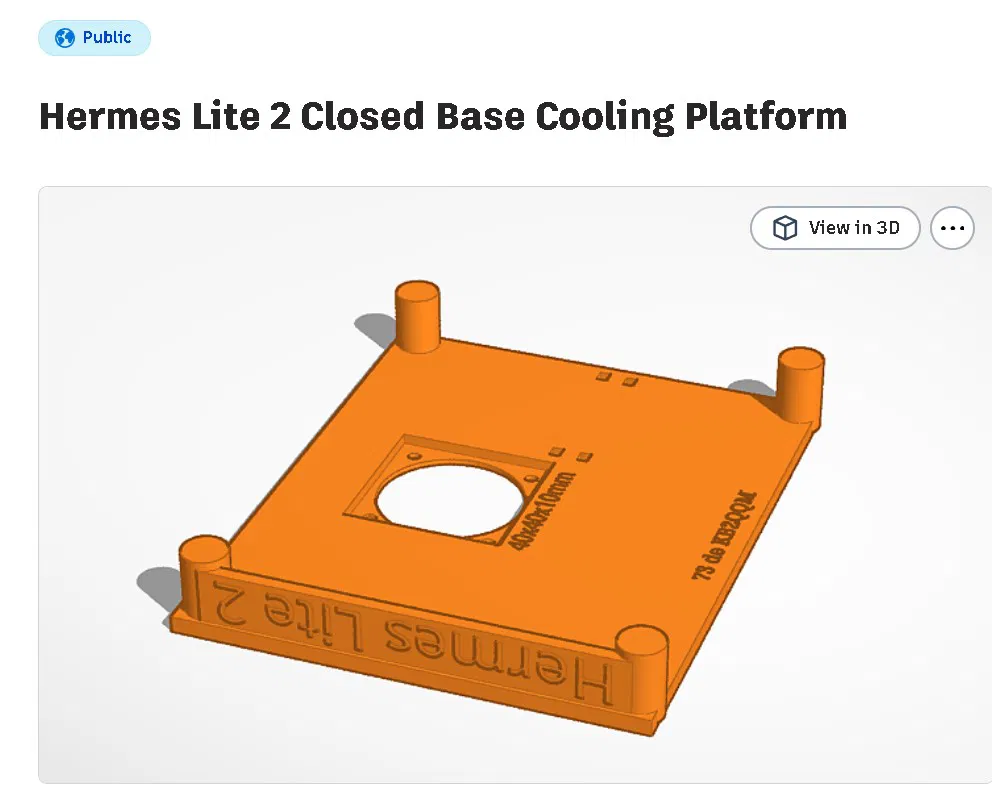

Thiết kế này cũng có trên TinkerCad và Thingiverse. Nếu in bằng PLA thì dùng đầu phun 210°C và bàn nhiệt 55-70°C. Có vẻ là in được cả trên BambuLab A1mini. PCTG in giống như ABS mà không cần phải thông gió. PCTG là lựa chọn thay thế cho PETG của mình, không bị chảy nhựa (stringing) và không hút ẩm. Rất tuyệt.

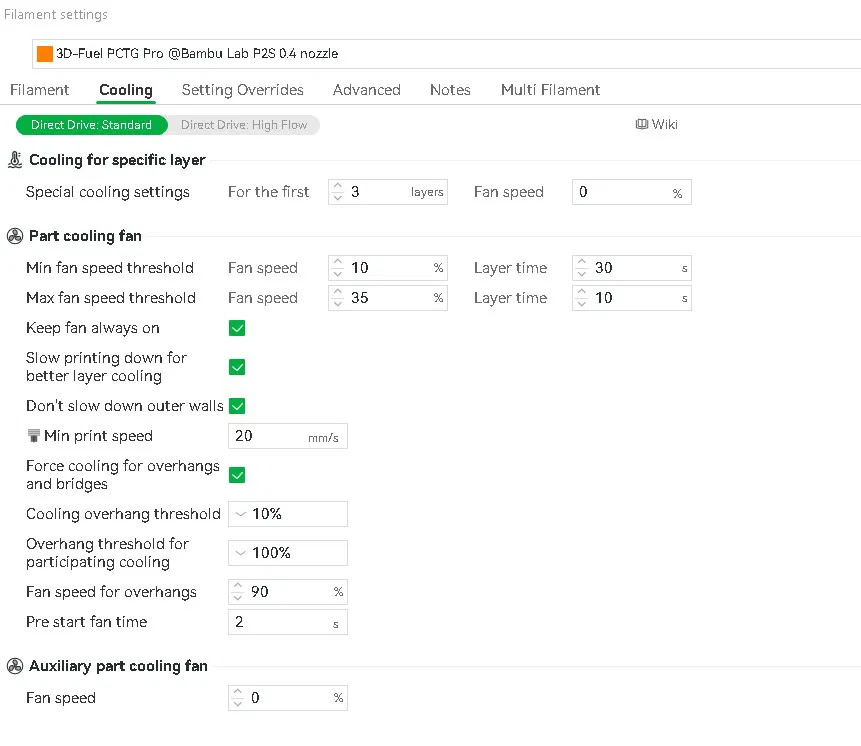

Infill 15%. Nếu dùng máy in kín, hãy để "Auxillary part cooling fan" là 0. Nếu in bằng PETG thì đừng để quá 35.

Kích thước: 155.10 x 126mm x 21mm.

Thông số quạt: 40x40x10mm Noctua NF-A4x10 FLX DC 12V 3-pin. Loại kết nối: 3-Pin | Điện áp: 12 Volts | Làm mát: Không khí | Độ ồn: 17.9 Decibels | Tốc độ tối đa: 4500 RPM | Lưu lượng khí: 8.2 m³/h. (https://a.co/d/0gsRRbH1) $16

In bằng BambuLab P2S. Filament: 3DFuel PCTG (Đồ tốt lắm) ngon hơn PETG. Không bị chảy nhựa. Đầu phun 265°C / Bàn nhiệt 80°C. Màu ToolBox Orange. Sản xuất tại Mỹ ở Fargo, ND. https://www.3dfuel.com/

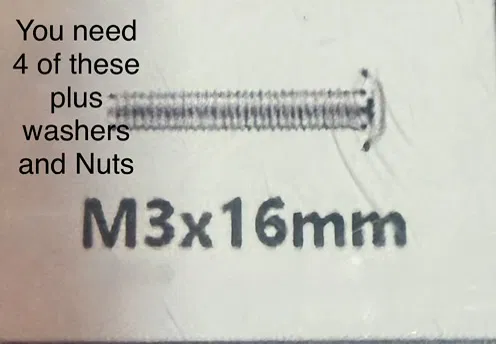

Lắp quạt bên dưới vỏ máy, mặt nhãn quạt hướng lên trên. Lỗ bắt vít quạt là 3mm. Vít dài 3x16mm. Quạt sẽ hút không khí từ dưới lên để thoát ra phía dưới của radio (phần trên của đế tản nhiệt). 4 lỗ phía sau dùng để luồn dây rút giữ dây nguồn.

Bộ điều khiển quạt: (https://a.co/d/08D39zXZ) $15 Bộ nguồn Delinx 36W 12V cho quạt PC, điều tốc 4 cổng, adapter chuyển 100-240vAC sang 3-12vDC 3A, kèm cáp chia, đầu cái DC sang 4 x 3/4 Pin.

Thiết lập này giúp luồng khí thổi vào mặt dưới của Hermes Lite 2. Gần như không nghe tiếng ồn. Mình dùng máy này để đẩy công suất 1 watt vào bộ khuếch đại Neptune 100 watt từ Ukraine. Họ có hàng xuất từ Nam Florida. Giá $399 miễn phí ship. Mình chạy ở mức 1-2 watt đầu ra và nhận lại gần 75 watt.
