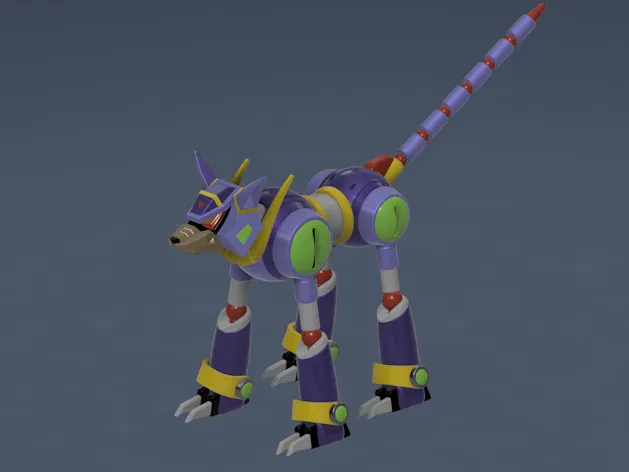

Velguarder từ Rockman X (Tỷ lệ Kotobukiya)

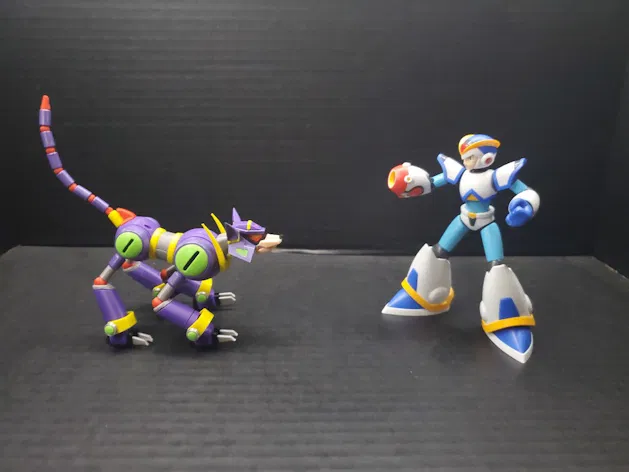

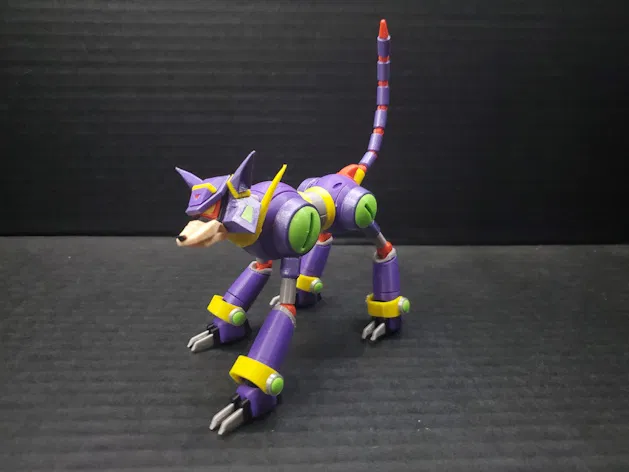

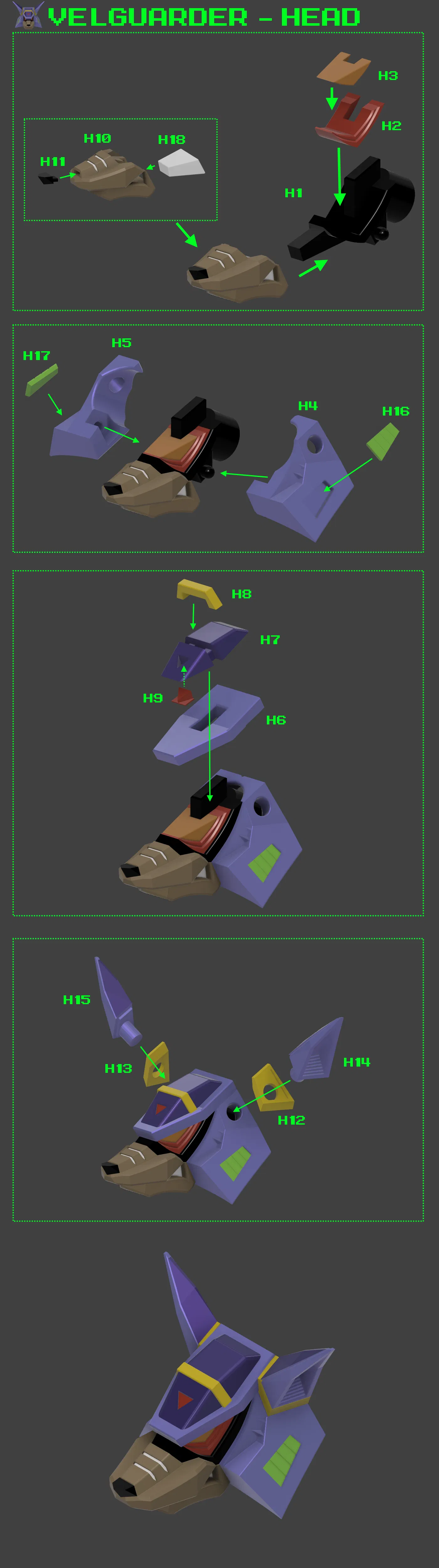

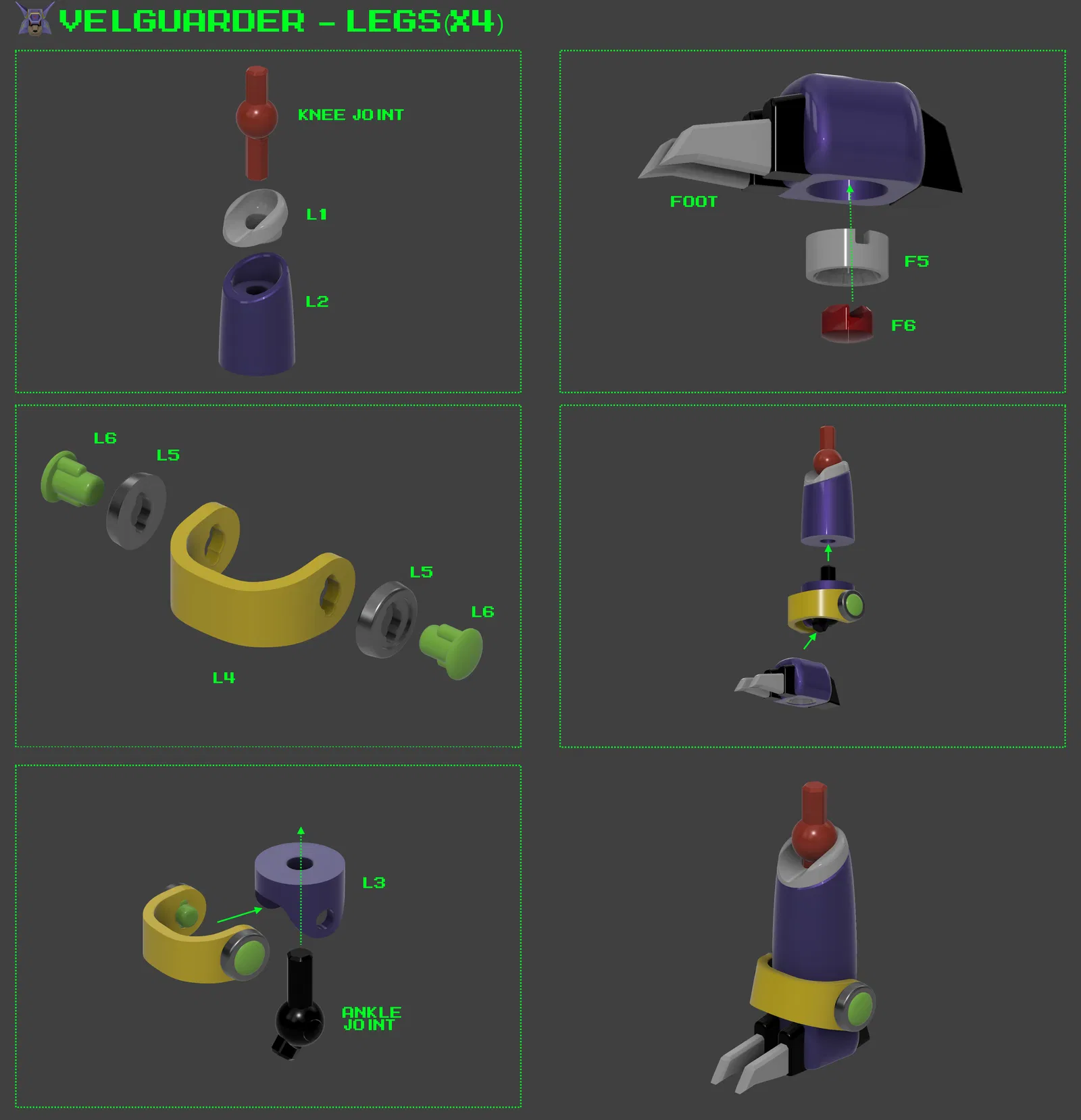

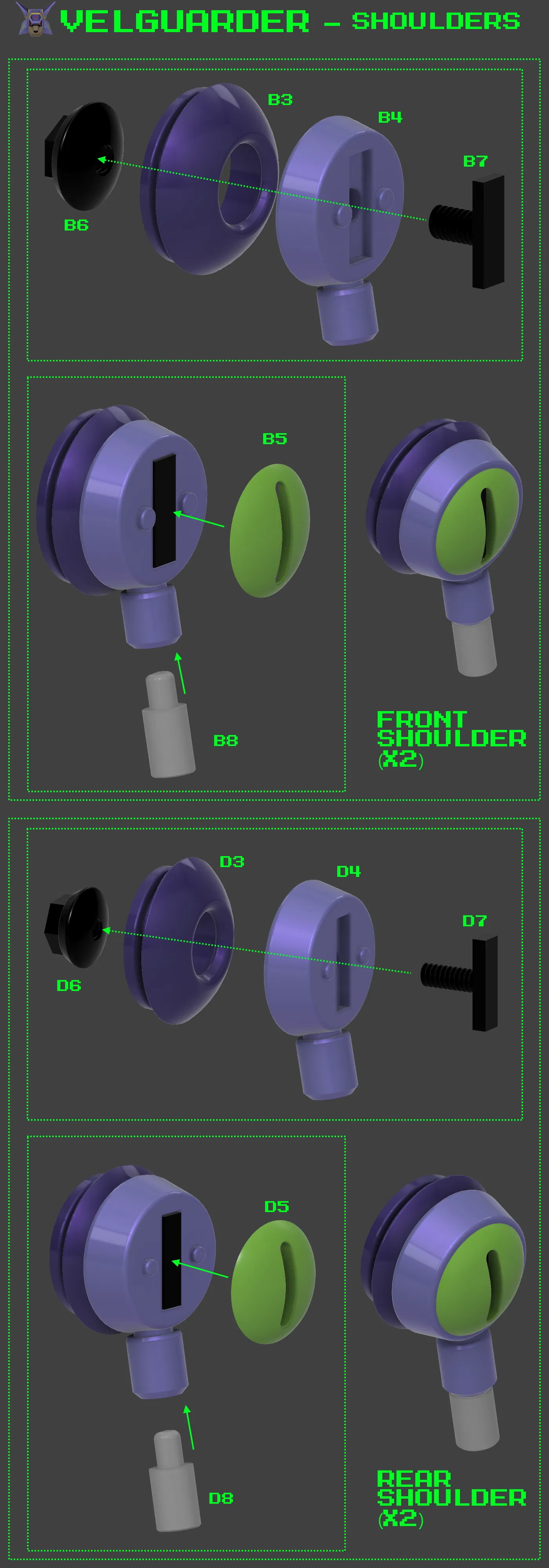

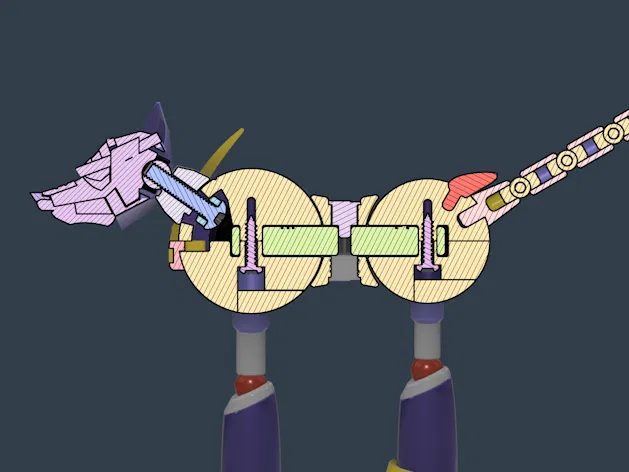

Tôi làm mô hình này để chơi cặp với mẫu Sigma của Kotobukiya khi nó được ra mắt. ### Cách tôi thiết kế mô hình này Đầu tiên, tôi thiết kế phần vai có thể điều chỉnh được. Nó sử dụng cơ chế tương tự như cần điều khiển analog. Phần đầu là khó nhất, đặc biệt là đôi tai khiến tôi rất vất vả. Tôi đã phải làm việc qua lại giữa Fusion 360 và SketchUp nên các chi tiết không được mượt mà bằng phần còn lại của mô hình. Bản nháp đầu tiên bị quá khổ, nên tôi đã vẽ lại toàn bộ ở kích thước nhỏ hơn để đảm bảo tỷ lệ. Do đó, một số chi tiết nhỏ hơi khó in tách màu. Riêng phần chân khá khó, nên thay vì tách màu, tôi sử dụng tính năng thay đổi màu theo lớp (layer changes) trong slicer và đặt chi tiết theo chiều dọc để đạt hiệu quả tương tự trên máy in một màu. Nếu bạn xem hình minh họa của Velguarder, phần đầu gối có thể cong bình thường hoặc ngược. Tôi đã làm cho mô hình có thể mô phỏng cả hai kiểu bằng cách xoay chân 180 độ và lật bàn chân lại cho khớp, như trong ảnh đầu tiên ở chân trước bên trái. ### Màu sắc đã sử dụng Dưới đây là các màu tôi đã dùng cho bản in của mình. Bạn không nhất thiết phải dùng đúng loại này, nhưng có thể tham khảo: Hobby Lobby Purple PLA Matter Hackers Build Series Silky Gold PLA Matter Hackers Build Series Silky Silver PLA Matter Hackers Build Series Red PLA (Khuyên dùng PETG) Matter Hackers Build Series Yellow PLA Matter Hackers Build Series Lime Green PLA Matter Hackers Build Series Silver PETG Các phần màu tím còn lại tôi sơn bằng màu acrylic Tamiya Purple trộn với bạc. ### Linh kiện cần thiết / Tùy chọn 2x vít 4 x 12" (hoặc tương đương) 1x vít 8-32 3/4" Tuốc nơ vít nhỏ Kìm mũi nhọn * Keo dán sắt ### Hướng dẫn lắp ráp ##### Phần 1. Cái đầu Tôi đã đính kèm phiên bản một mảnh để in dễ dàng, nhưng bạn phải tự sơn. Nếu muốn thử bản tách màu, hãy làm như sau: 1. Lắp H18 vào H10 2. Lắp H11 vào H10 3. Lắp cụm linh kiện từ bước 1 và 2 vào phần hộp sọ H1 4. Lắp H2 vào H1 (có thể dùng keo để cố định) 5. Lắp H3 vào H1 (có thể dùng keo để cố định) 6. Lắp H16 vào H4 7. Lắp H17 vào H5 8. Nối H4 và H5 vào hai bên hộp sọ 9. Lắp H6 vào cụm hộp sọ 10. Lắp H8 vào phần vương miện H7 11. Lắp H9 vào cụm vương miện 12. Gắn cụm vương miện lên hộp sọ 13. Trượt H12 vào tai H14 14. Trượt H13 vào tai H15 15. Gắn hai tai vào hộp sọ ##### Phần 2. Các khớp nối 1. Lắp E2 vào E3. Lặp lại cho đủ 4 khớp cổ chân 2. Lắp E1 vào E2. Lặp lại cho đủ 4 khớp đầu gối 3. Lắp T1 vào T2. Lặp lại cho đủ 6 khớp đuôi ##### Phần 3: Phần vai 1. Đặt vai trước B4 lên B3 2. Đưa vít B7 vào vai B4 3. Ở mặt trong của giá đỡ vai B3, vặn B6 vào để cố định. Lưu ý: đừng vặn quá chặt hoặc quá lỏng. 4. Gắn nắp vai B5 vào 5. Lắp B8 vào lỗ vai để hoàn thiện cánh tay 6. Làm tương tự cho vai trước còn lại. Thực hiện tương tự cho phần vai sau với linh kiện D. ##### Phần 4: Thân chính Lắp nửa thân trước trước. 1. Trượt B12 vào vít 8-32 3/4" như hình. 2. Đưa vít vào B1 và giữ cố định. 3. Trượt phần cổ B11 vào vít và rãnh trên B1. 4. Lắp B13 vào đầu vít và vặn chặt. 5. Gắn hai cụm vai trước vào B1. 6. Cắm phần xương sống C1 vào chốt trên B1. 7. Lắp B2 vào đáy B1. 8. Dùng vít 4 x 12" để cố định nửa trước. 9. Che lỗ vít bằng B9. Lắp nửa sau D tương tự. ##### Phần 5: Chân và bàn chân 1. Lắp nắp đầu gối L1 vào ống chân L2. 2. Lắp cụm khớp đầu gối vào chân. 3. Lắp cụm khớp cổ chân vào L3. 4. Nối các phần lại với nhau. 5. Lắp chốt cổ chân bằng cách đưa L6 vào L5. 6. Lắp chốt vào thanh cổ chân L4. 7. Lắp bàn chân bằng cách in thay đổi màu theo lớp trong slicer. ##### Phần 6: Cái đuôi 1. Nối các khớp đuôi vào T3. 2. Lắp phần đầu đuôi T4 vào T3. ##### Phần 7: Lắp ráp hoàn thiện 1. Cắm 4 chân vào thân chính. 2. Cắm đuôi vào. 3. Cắm vòng cổ B10 vào thân. 4. Cắm đầu vào. Velguarder đã hoàn thành! ### Lời kết Nếu bạn in mô hình này, hãy đăng ảnh thành quả nhé, tôi rất muốn thấy chúng trông thế nào.
