Khung SmartMirror tùy chỉnh cho màn hình Samsung 24 inch

Đây là dự án cuối khóa của mình, mình đã tự tay thiết kế và lắp ráp chiếc khung SmartMirror này. Mình muốn đảm bảo mọi linh kiện kết nối đều có thể gắn kết dễ dàng, đồng thời toàn bộ cấu trúc phải thật chắc chắn mà không cần dùng thêm keo hay bất kỳ công cụ hỗ trợ nào khác. Thiết kế này hướng tới sự linh hoạt, bạn có thể đặt gương ở bất cứ đâu mình muốn mà không nhất thiết phải treo tường.

Hướng dẫn lắp ráp:

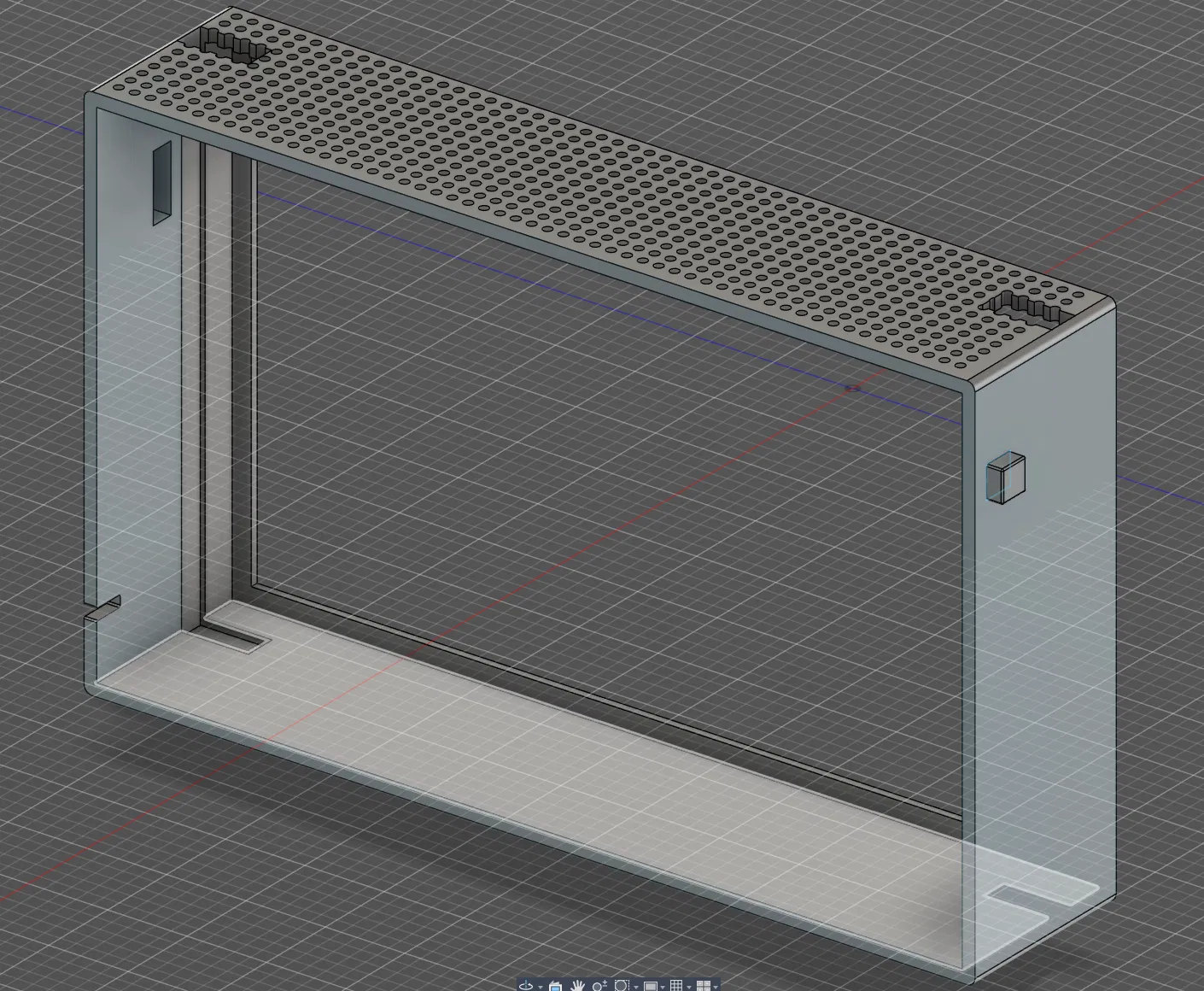

Đầu tiên, mình gắn Raspberry Pi lên mặt sau màn hình bằng khung VESA in 3D và cấu hình theo ý muốn. Sau đó là in phần khung. Vì máy in của mình khổ nhỏ nên mình đã tách khung thành nhiều phần trên phần mềm slicer, in riêng lẻ rồi mới ráp lại.

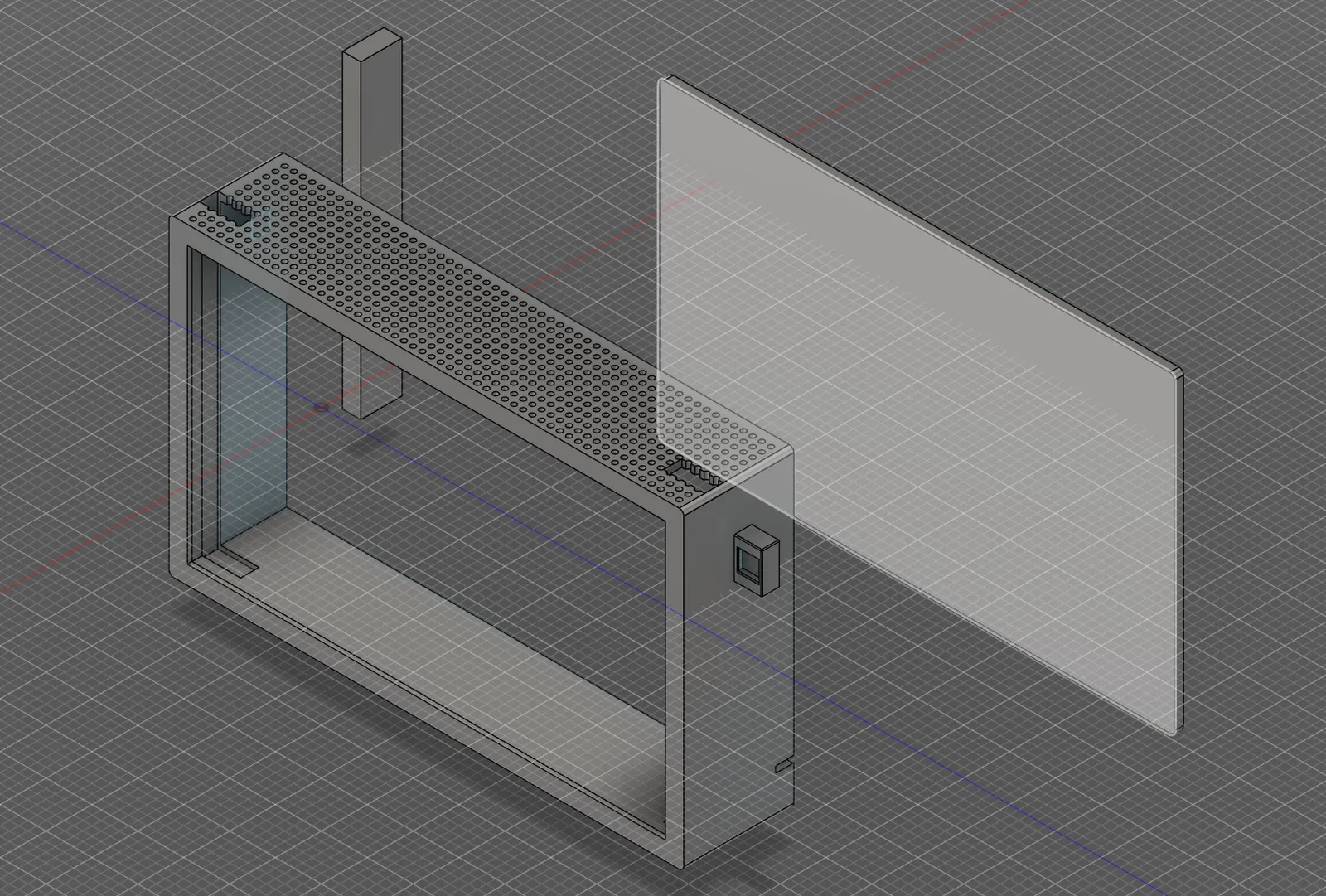

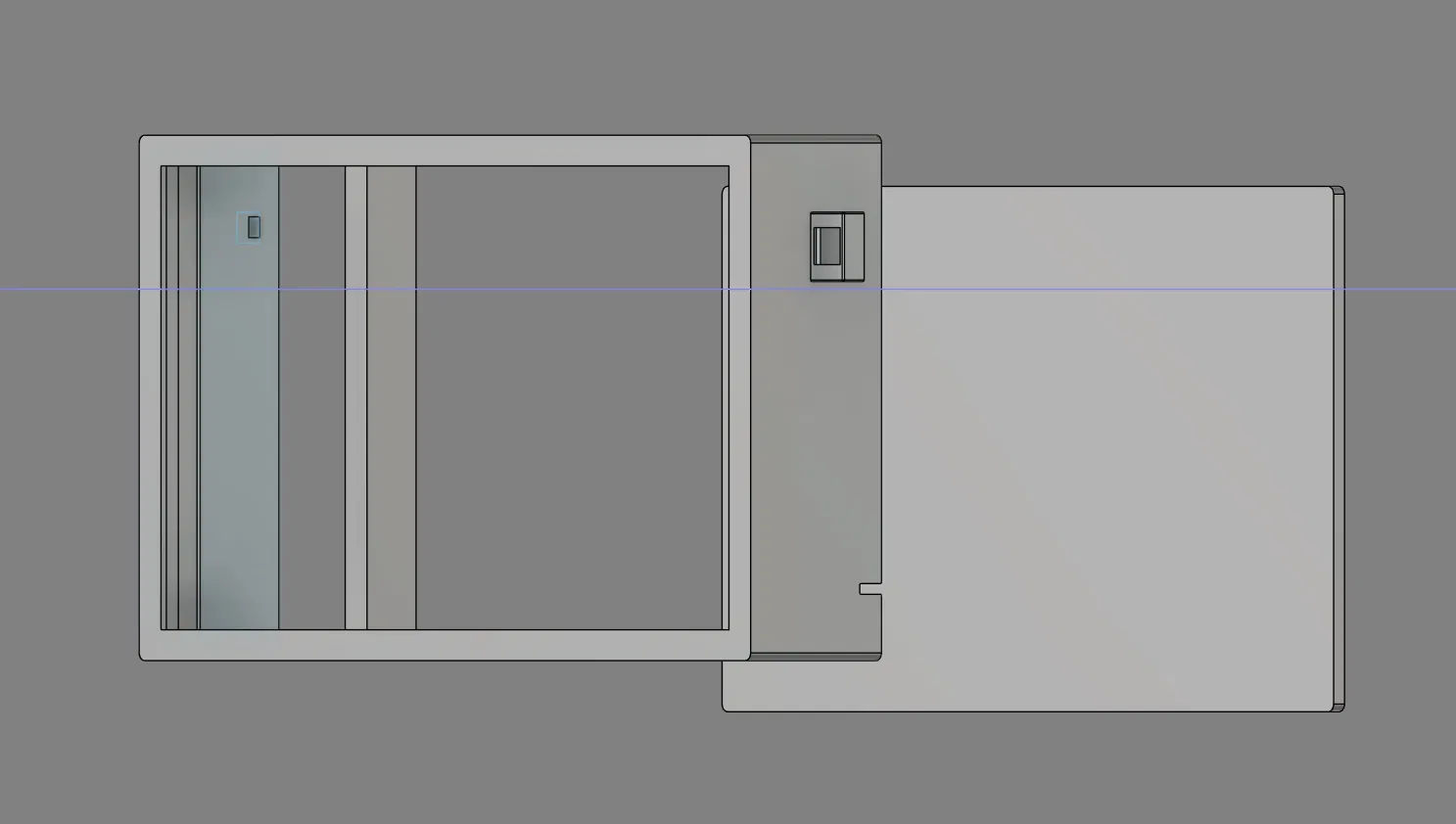

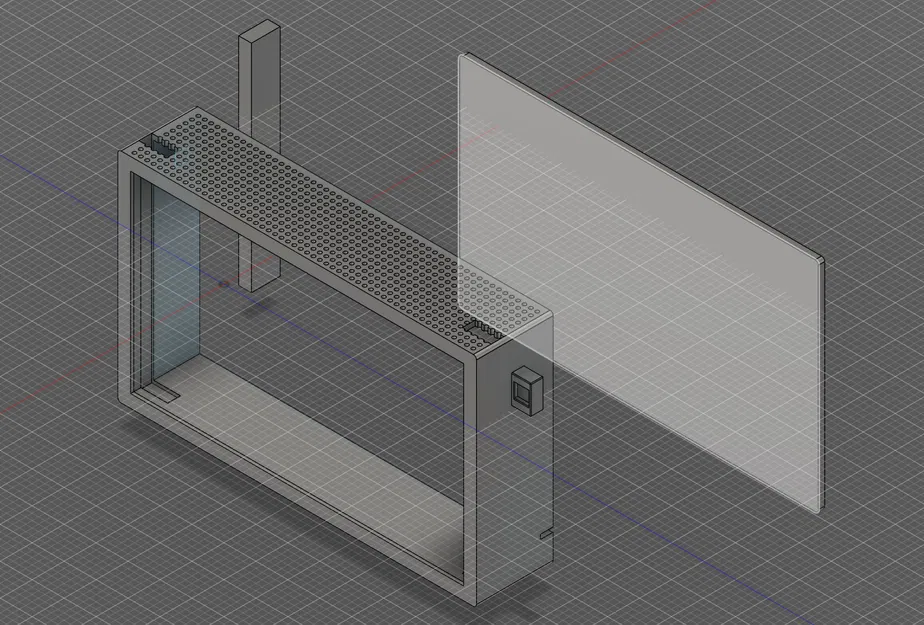

Tiếp theo, mình đặt gương vào khung, để màn hình lên trên và cố định cả hai bằng các chốt trượt ở cạnh. Sau đó, mình gắn các cảm biến vào hai bên và kết nối với Pi.

Cuối cùng, mình cắm nguồn cho màn hình và Pi vào ổ cắm đôi phía sau, rồi luồn dây qua khe bên hông khung để đậy nắp lưng lại một cách gọn gàng.

Danh sách linh kiện:

Bạn cần có màn hình Samsung 24-inch Essential S3 S30GD vì mình thiết kế khung dành riêng cho nó. Về hệ thống, mình dùng Raspberry Pi 4 Model B (4 GB) và nguồn đi kèm. Để đo nhiệt độ và độ ẩm, mình dùng cảm biến DHT22 (AZDelivery DHT22 AM2302) và cảm biến chuyển động PIR (cũng của AZDelivery).

Để dễ truy cập các chân GPIO trên Raspberry Pi, mình chọn tản nhiệt GeeekPi Raspberry Pi 4 Armor Lite kèm quạt PWM. Mình dùng dây jumper của AZDelivery để nối cảm biến vào Pi.

Để cấp điện cho cả màn hình và Pi, mình dùng dây nối dài 3 mét có ổ cắm đôi. Bạn có thể tìm các thiết bị tương đương tại khu vực của mình. Để chống bụi, mình gắn lưới lọc bụi bằng băng dính từ tính (A/B) ở các khe thông gió phía trên và dùng cách tương tự để gắn nắp lưng.

Mình dùng thẻ nhớ SanDisk Extreme PRO 32 GB, còn phần khung thì in bằng nhựa ELEGOO PETG PRO màu đen.

Thông tin chi tiết:

[Link mua các linh kiện tại phần mô tả gốc]

Nếu bạn có bất kỳ câu hỏi nào về khung hoặc dự án, đừng ngần ngại để lại bình luận nhé!
