Pallet Mô Hình Tỉ Lệ (Scale Model Pallets)

Tạo các loại pallet dạng thanh (Stringer Pallets) với mọi kích thước và tỉ lệ tùy ý bằng cách sử dụng OpenSCAD.

Công cụ tùy chỉnh (customizer) đã được thiết lập để bạn dễ dàng tạo các kích thước tiêu chuẩn Bắc Mỹ cho các mô hình đường sắt theo tỉ lệ: O, HO, S, N và Z. Tất nhiên, bạn có thể chỉnh sửa các thông số trong script để tạo bất kỳ loại pallet nào với cấu hình và tỉ lệ mà bạn muốn.

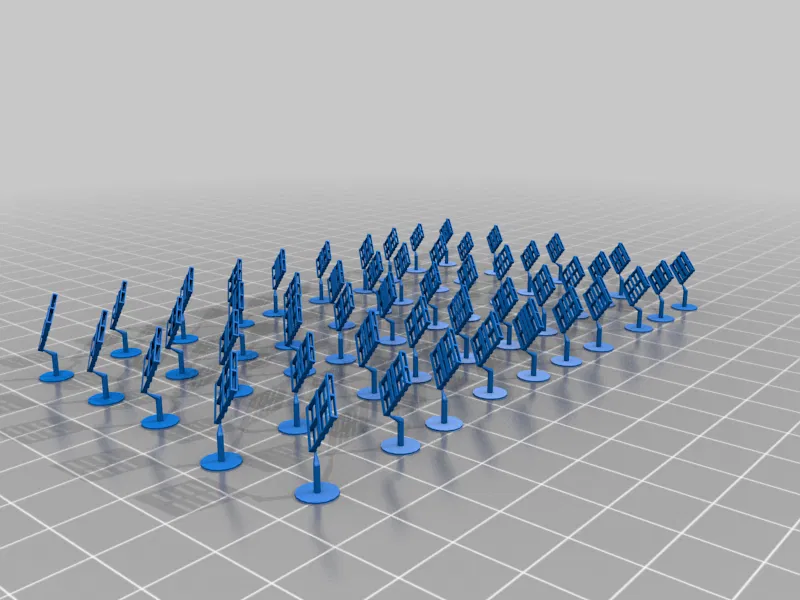

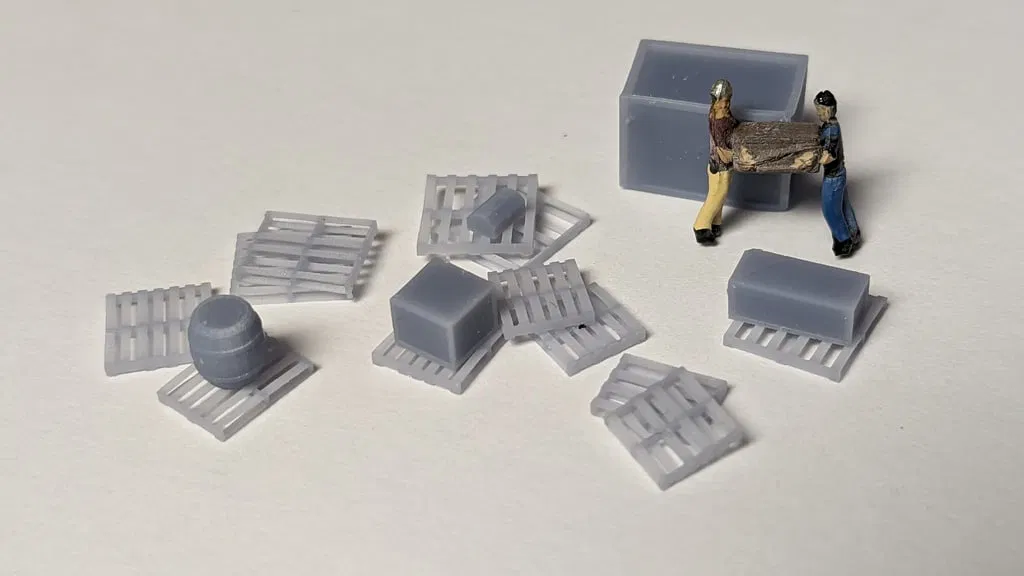

Tôi đã đính kèm một file STL chứa 50 pallet tỉ lệ N (gồm 5 chiếc cho mỗi kích thước trong bảng bên dưới). Hình ảnh ở trên cho thấy một số pallet đó được in bằng máy in Elegoo Mars 3 (đã bao gồm các file in).

Lưu ý: "Top Deck" và "Bottom Deck" lần lượt là số lượng thanh gỗ ở mặt trên và mặt dưới của pallet.

Kích thước tiêu chuẩn Bắc Mỹ (tính bằng inch)
(liệt kê theo độ phổ biến giảm dần)

Kích thước    Top     Bottom      Mục đích
(RộngxDài)    Deck    Deck        công nghiệp
----------    ----    ------      -----------
48x40         7       5           Quân sự, Xi măng
42x42         7       4           Viễn thông, Sơn
48x48         6       3           Thùng phuy
40x48         7       4           Hàng khô, Sữa, Nông sản
40x40         6       3           Sữa
48x42         7       4           Hóa chất, Đồ uống
36x36         6       4           Đồ uống
42x31         6       4           Gạch lát
48x36         6       3           Đồ uống, Tấm lợp, Giấy
44x44         6       3           Thùng phuy, Hóa chất

Nguồn tham khảo https://greenwaypsllc.com/pallet-sizes (chuyển hướng sang kampspallets.com) https://www.kampspallets.com/standard-pallet-sizes-with-chart https://www.freightquote.com/how-to-ship-freight/standard-pallet-sizes

Thiết lập in ấn

Hãng máy in: ELEGOO

Máy in: ELEGOO MARS 3 Pro

Rafts: Không

Supports: Có

Độ phân giải: 50 um

Vật liệu: Elegoo Standard Resin Grey

Ghi chú: Đây là các thiết lập in được dùng để tạo ra các pallet hiển thị ở hình trên.
