Mod chuyển công tắc nguồn và đèn báo cho máy in Core One/+/L

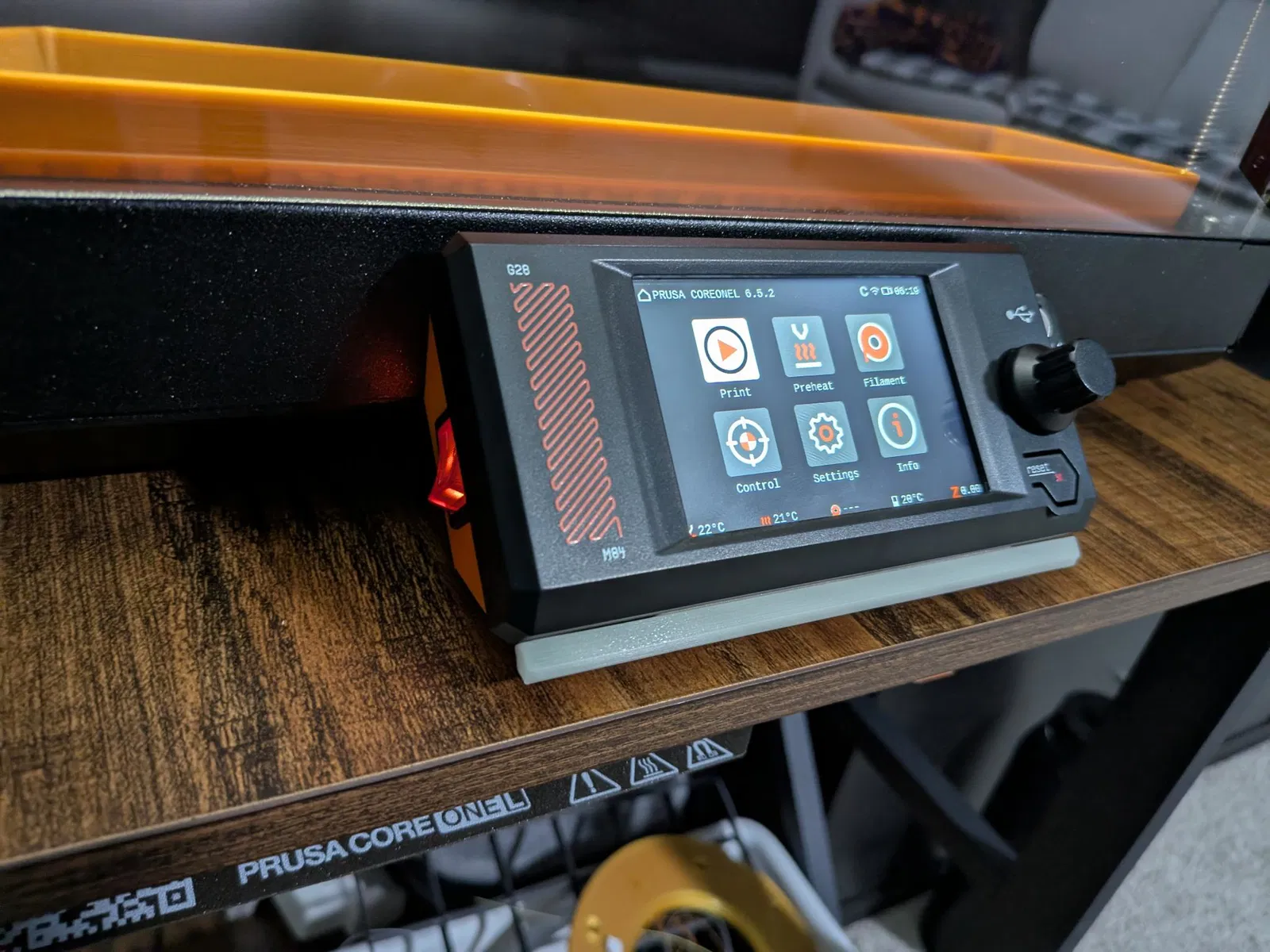

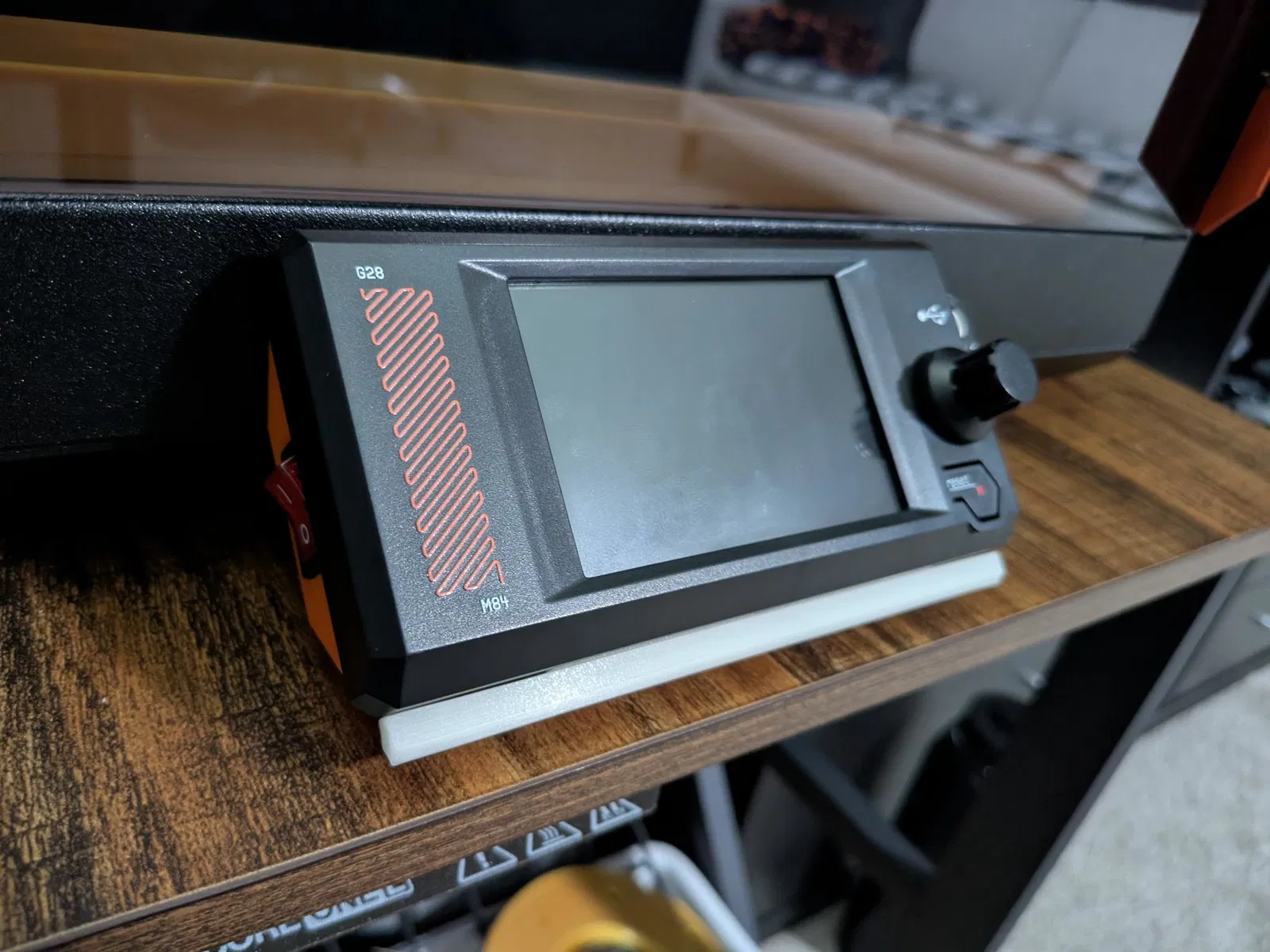

Đây là bản mod giúp kích hoạt đèn báo trạng thái in ở màn hình phía trước cho dòng máy in Core series, đồng thời di chuyển công tắc nguồn từ bộ nguồn (PSU) phía sau lên phía trước để thao tác thuận tiện hơn.

Phần giá đỡ mới này không làm thay đổi bất kỳ phần cứng gốc nào, bạn hoàn toàn có thể khôi phục lại như ban đầu nếu muốn. Bạn sẽ tận dụng lại nắp màn hình trước, màn hình, bảng mạch và các ốc vít gắn vào mặt sau màn hình gốc.

Lưu ý quan trọng: BẠN SẼ PHẢI MỞ BỘ NGUỒN (PSU) ĐỂ THỰC HIỆN BẢN MOD NÀY. CHẠM VÀO NHỮNG THÀNH PHẦN SAI TRONG PSU CÓ THỂ GÂY NGUY HIỂM CHẾT NGƯỜI! CHỈ THỰC HIỆN KHI BẠN ĐÃ THÀNH THẠO VỀ ĐIỆN DÂN DỤNG VÀ BIẾT RÕ NHỮNG GÌ CẦN TRÁNH!

Tôi đã đính kèm ảnh chụp các bước hoàn thiện để bạn dễ hình dung. Hướng dẫn này dành cho Core One L; tôi không chắc chắn về sự khác biệt với Core One và Core One Plus, nhưng theo hiểu biết của tôi thì cả 3 máy đều dùng chung màn hình và công tắc nguồn.

Trước tiên, hãy kiểm tra xem bạn có thể tiếp cận được 4 ốc vít ở tấm lưng máy không (có thể cần nâng hoặc hạ bàn in). Sau đó tắt máy, rút dây nguồn và chờ ít nhất 10 phút để tụ điện xả hết. Tiếp theo, tháo module wifi phía sau bằng một ốc vít rồi cẩn thận rút nó ra khỏi đầu nối pogo pin.

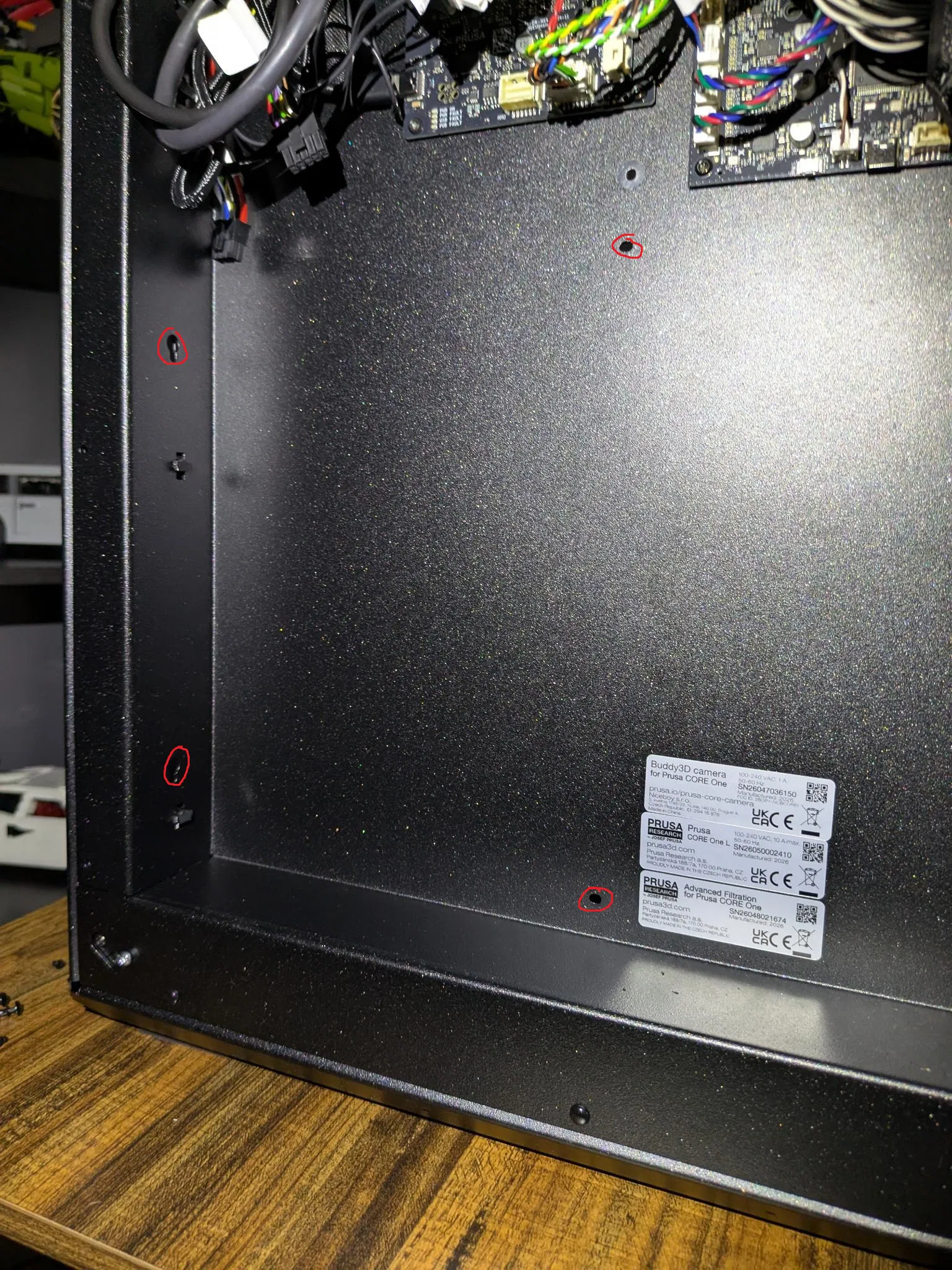

Sau đó, bạn sẽ tháo PSU, các nắp lưng và tấm bên phải. Có 4 ốc vít bên trong cần tháo: 2 ốc trên cho tấm thép phía trên, ốc thứ 3 cho PSU và ốc cuối cùng ở dưới đáy máy. Hãy xem ảnh đi kèm để xác định vị trí. Đối với tấm bên phải, hãy tháo các chốt nhựa (rivet) bằng cách kéo phần đầu chốt lên rồi rút phần còn lại ra. Đừng làm mất vì chúng có thể tái sử dụng. Sau khi tháo ốc bên hông PSU, bạn có thể đẩy PSU ra ngoài. Hãy ghi nhớ vị trí các dây cắm PSU để lắp lại cho đúng.

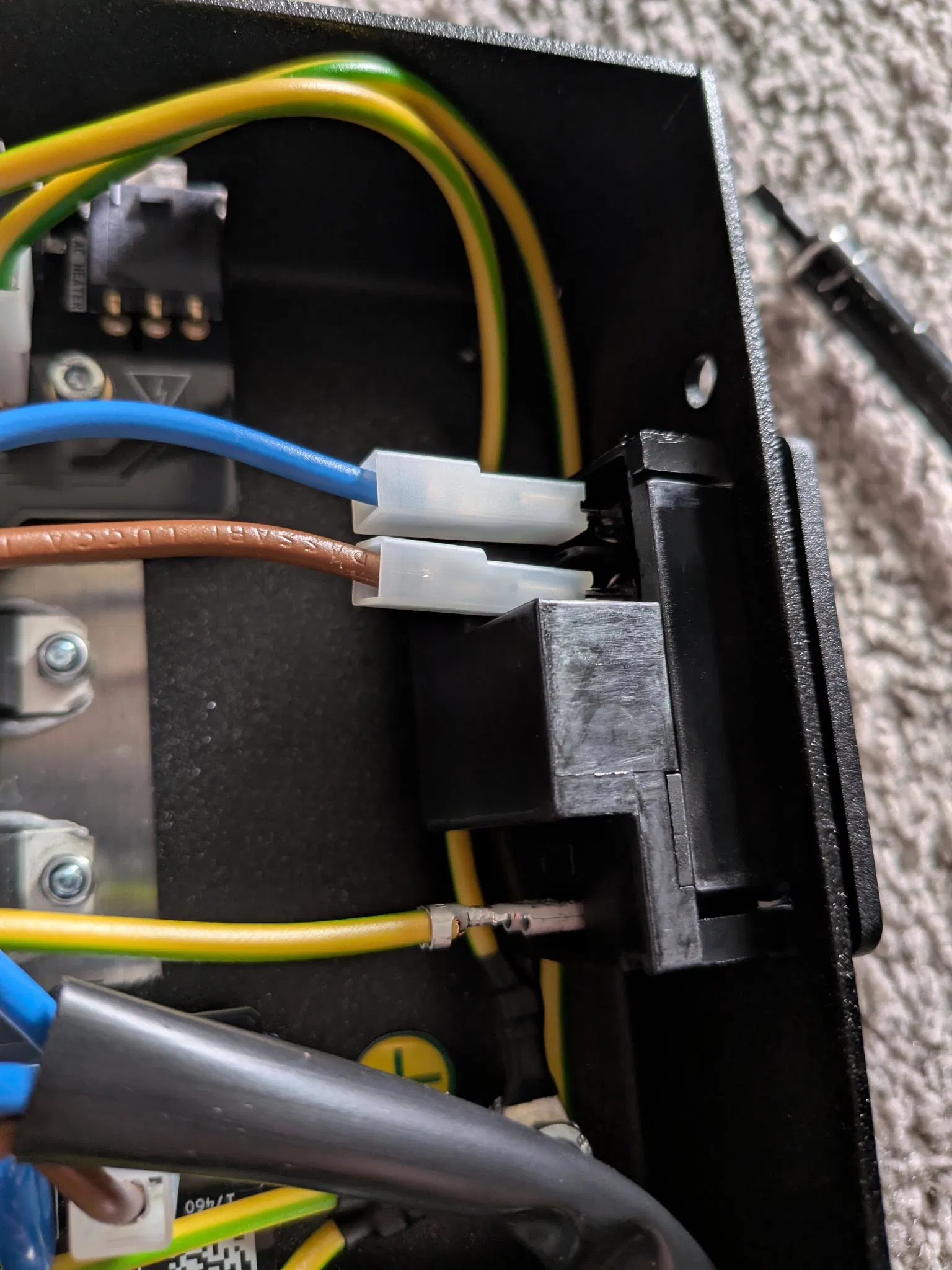

Khi đã lấy PSU ra, tháo 6 ốc xung quanh vỏ PSU để mở nó. Hãy ghi chú lại vị trí các kết nối, đặc biệt là dây màu xanh dương và nâu vì bạn sẽ thay thế chúng bằng dây kéo ra phía trước. Bạn có thể chụp ảnh lại để đảm bảo không nhầm lẫn.

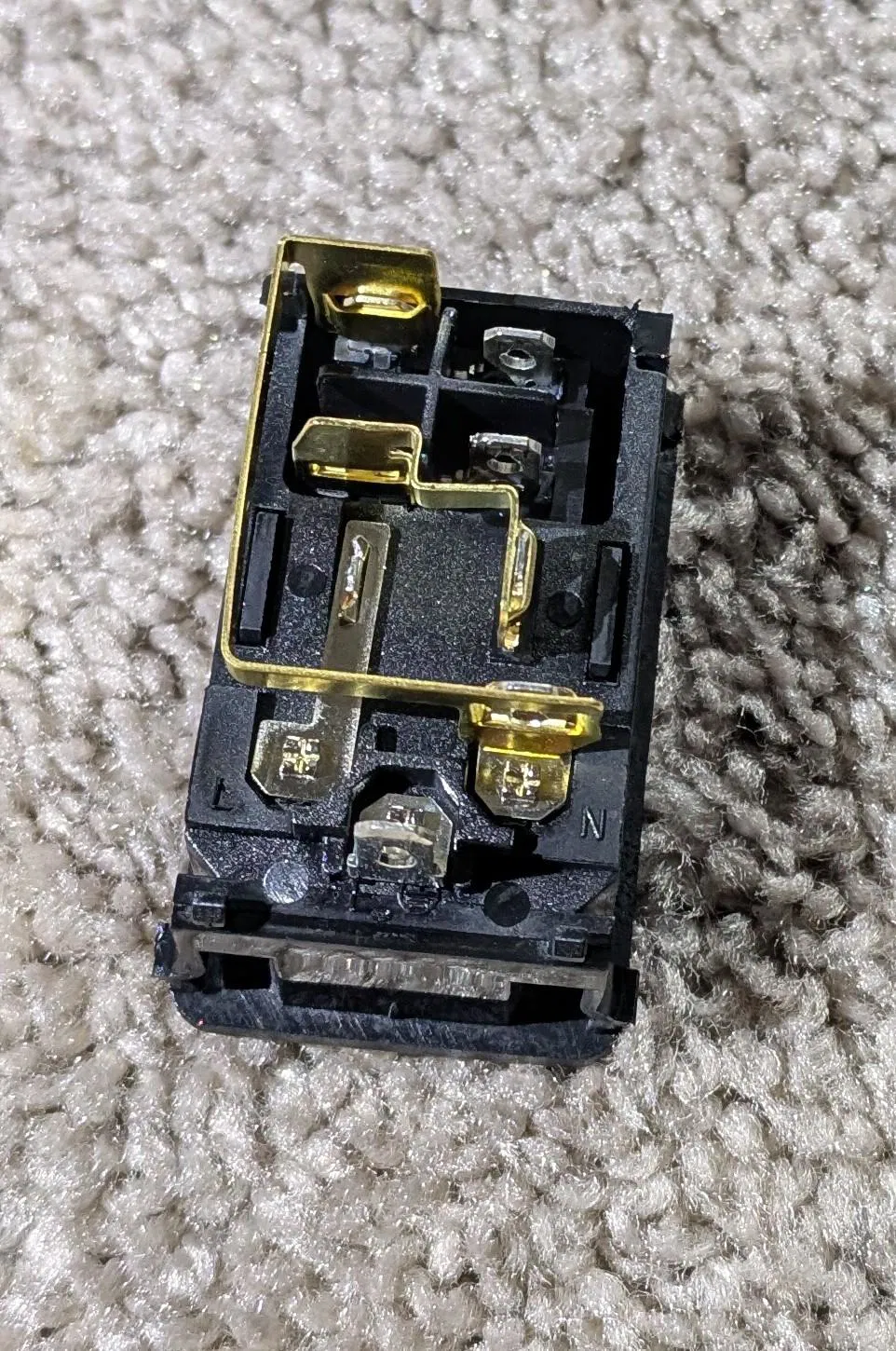

Tháo công tắc nguồn/cổng C14 bằng cách nhấn 4 chốt, khuyên dùng cách nhấn 2 chốt dưới trước. Cẩn thận không để chạm mạch khi làm việc này. Sau khi tháo, gỡ nắp bảo vệ để thấy các thanh đồng (bus bars), ghi chú vị trí các đầu nối này vì bạn cũng sẽ thay thế chúng bằng dây kéo ra trước.

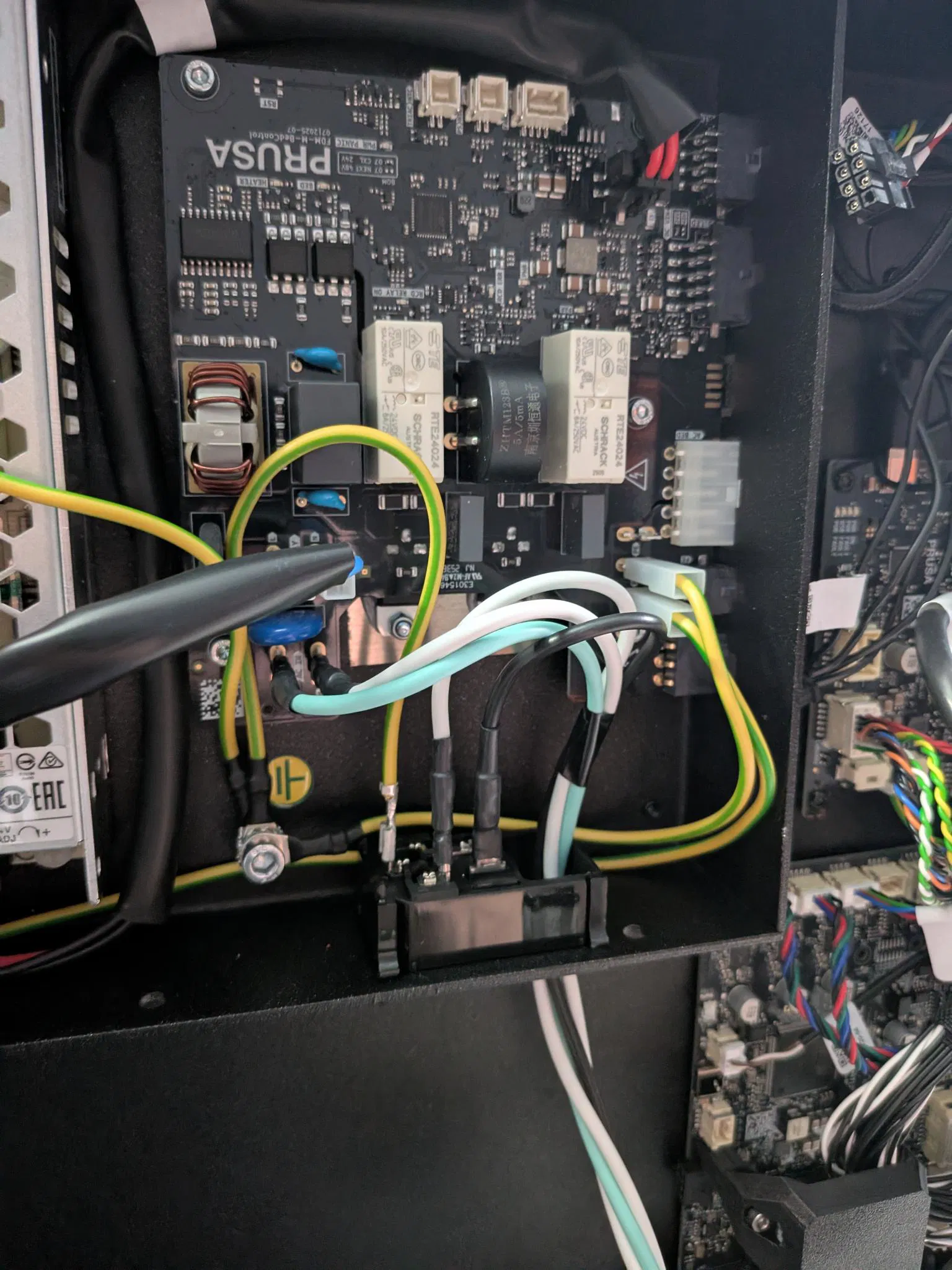

Tiếp theo, tháo công tắc nguồn ra khỏi khung, cẩn thận tránh làm trầy xước bề mặt. Khi lắp lại, giữ nguyên vị trí lỗ công tắc để đi dây. Nối lại dây trung tính vào cổng C14, sau đó nối 4 dây vào các vị trí đã tháo thanh đồng và các dây cũ (xanh/nâu) trên bảng mạch. Tôi khuyên dùng ống co nhiệt (heat shrink) quanh đầu cos FDD1.25-250 để tránh chập điện. Lắp lại PSU và siết chặt 4 ốc.

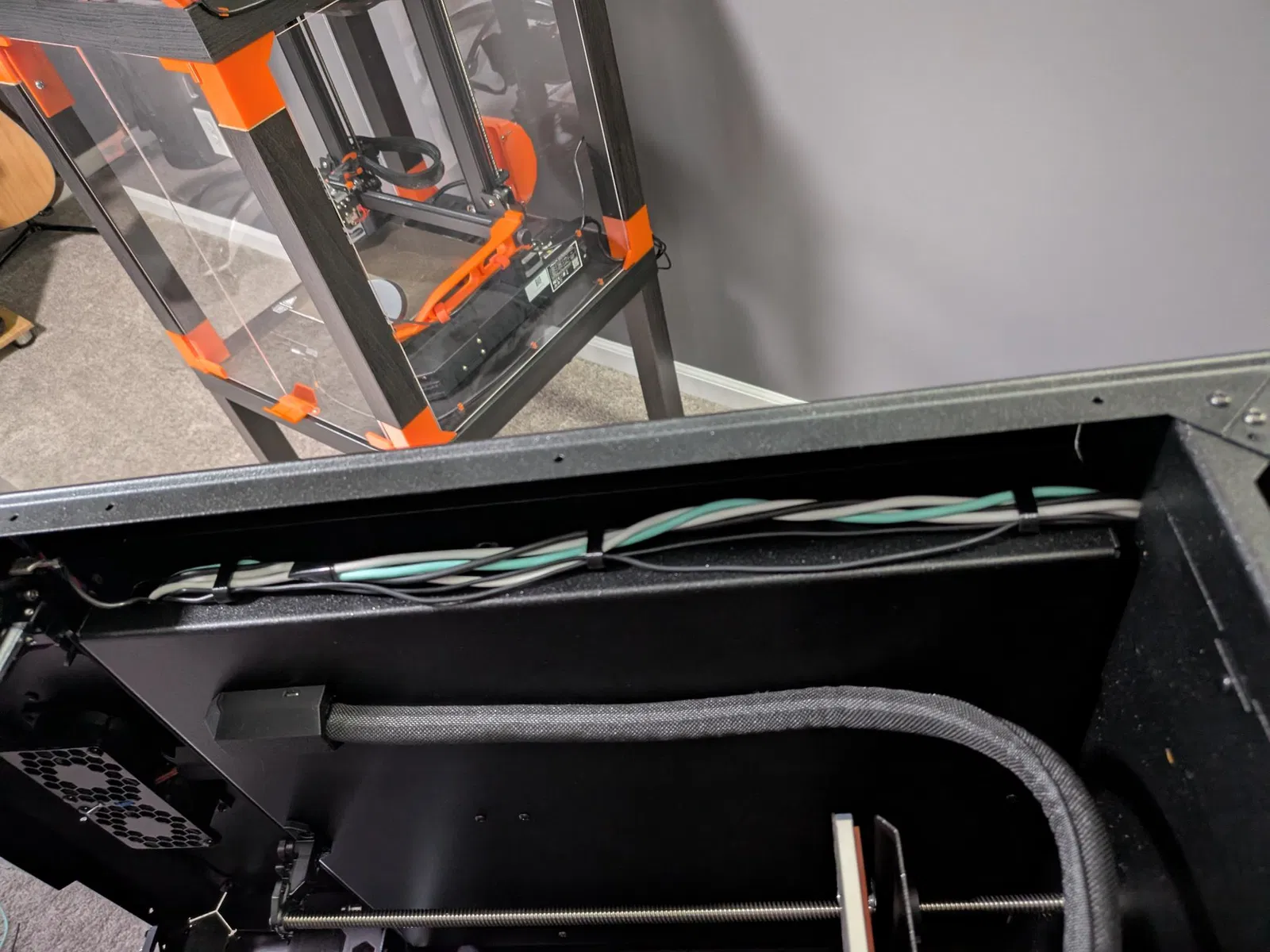

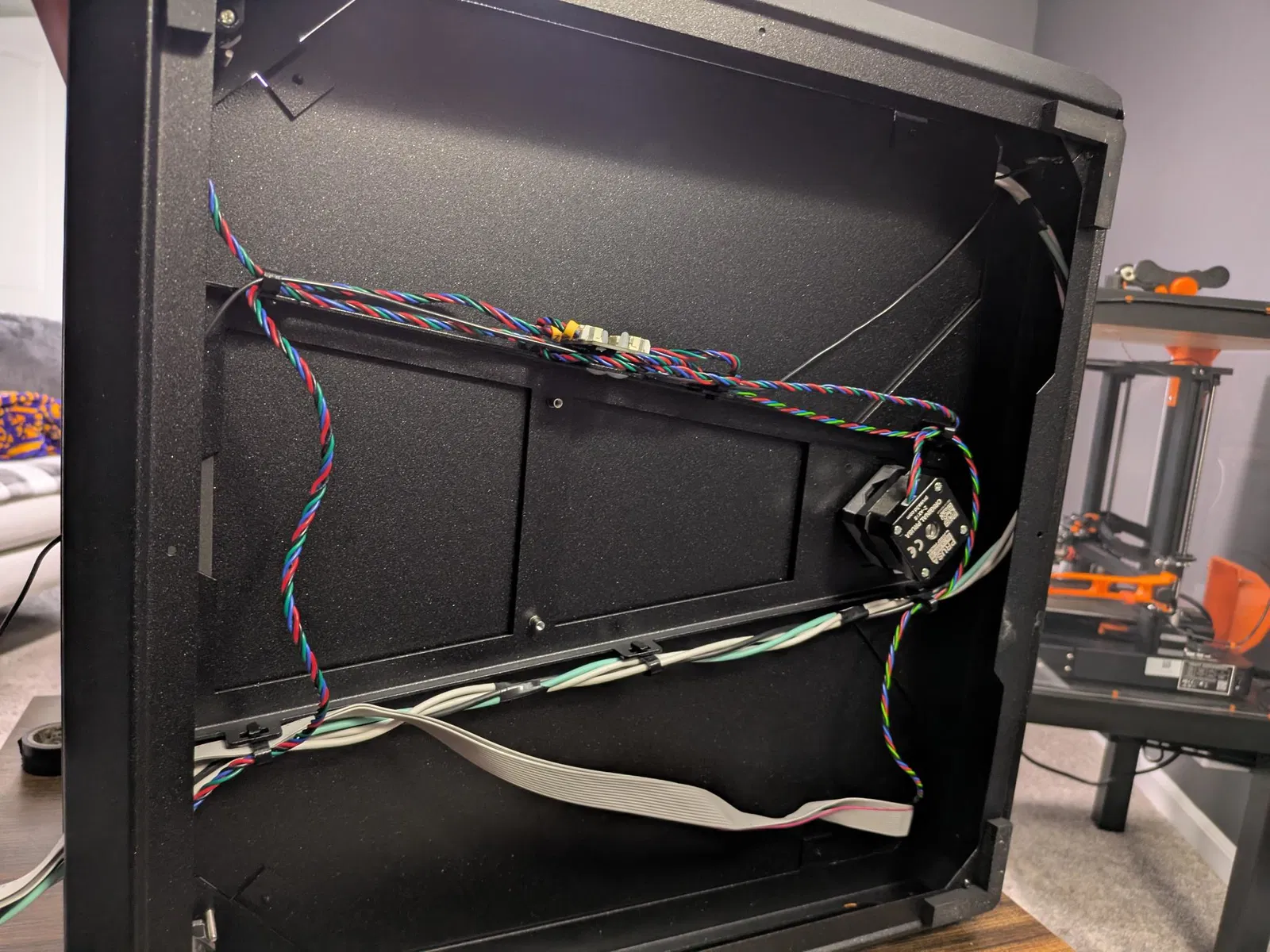

Đi dây vào khung máy, xuống dưới và ra phía trước, nhớ dùng các kẹp giữ dây có sẵn. Ở phía trước, tháo màn hình, cắt dây theo độ dài cần thiết, đi dây qua khung mới và cắm vào công tắc với đầu cos FDD1.25-250 có bọc co nhiệt. Kiểm tra kỹ 2-3 lần để đảm bảo đấu đúng cực.

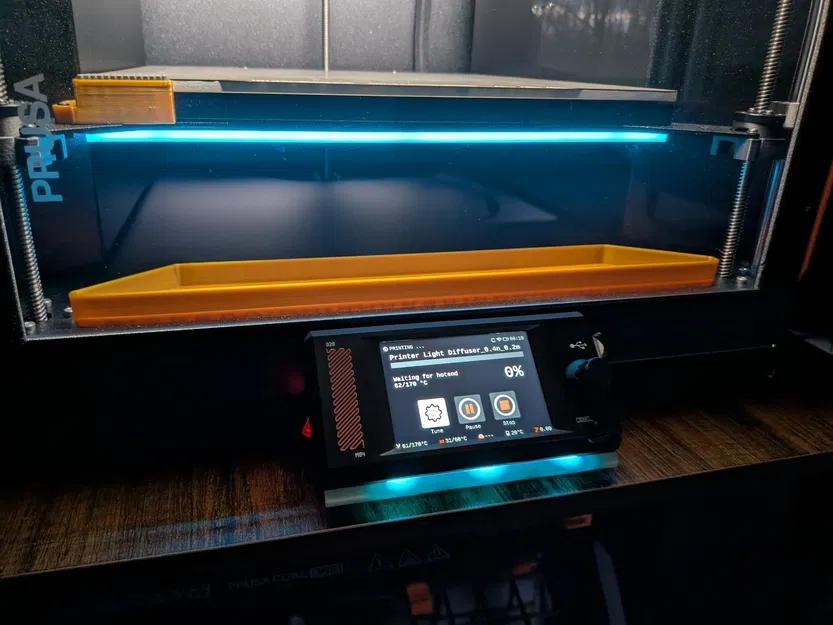

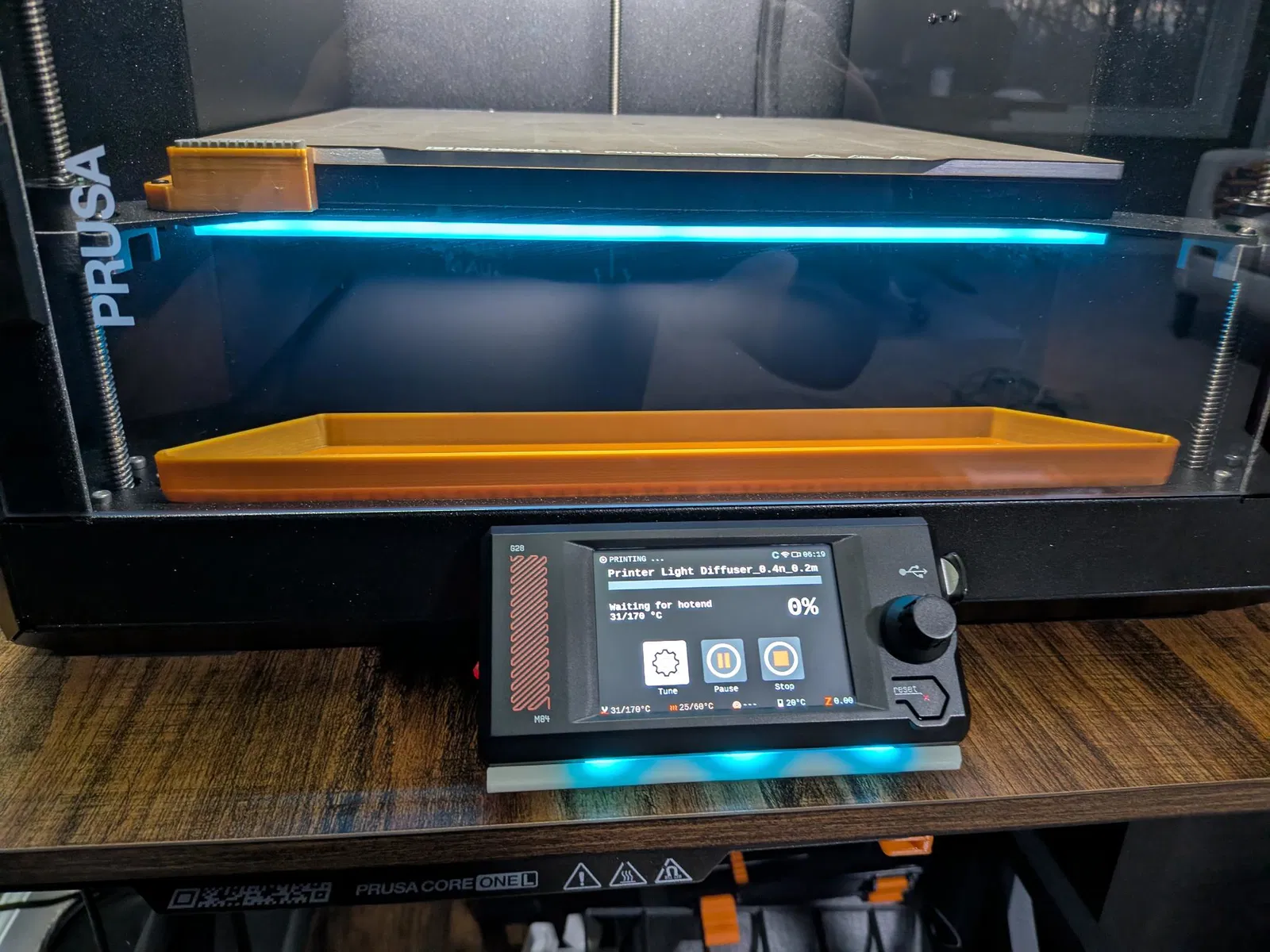

Cuối cùng, lắp bộ khuếch tán ánh sáng vào LED trên bảng điều khiển, đặt bảng mạch giữ cố định và lắp ráp lại mọi thứ như cũ.

Chúc bạn thực hiện thành công!

Thiết lập in (Print Settings)

Raft: Không Support: Có (trừ khi máy in của bạn có khả năng bridging tốt) Độ phân giải: 0.2 Infill: 100%
