Trạm thời tiết để bàn (Desktop Weather Station)

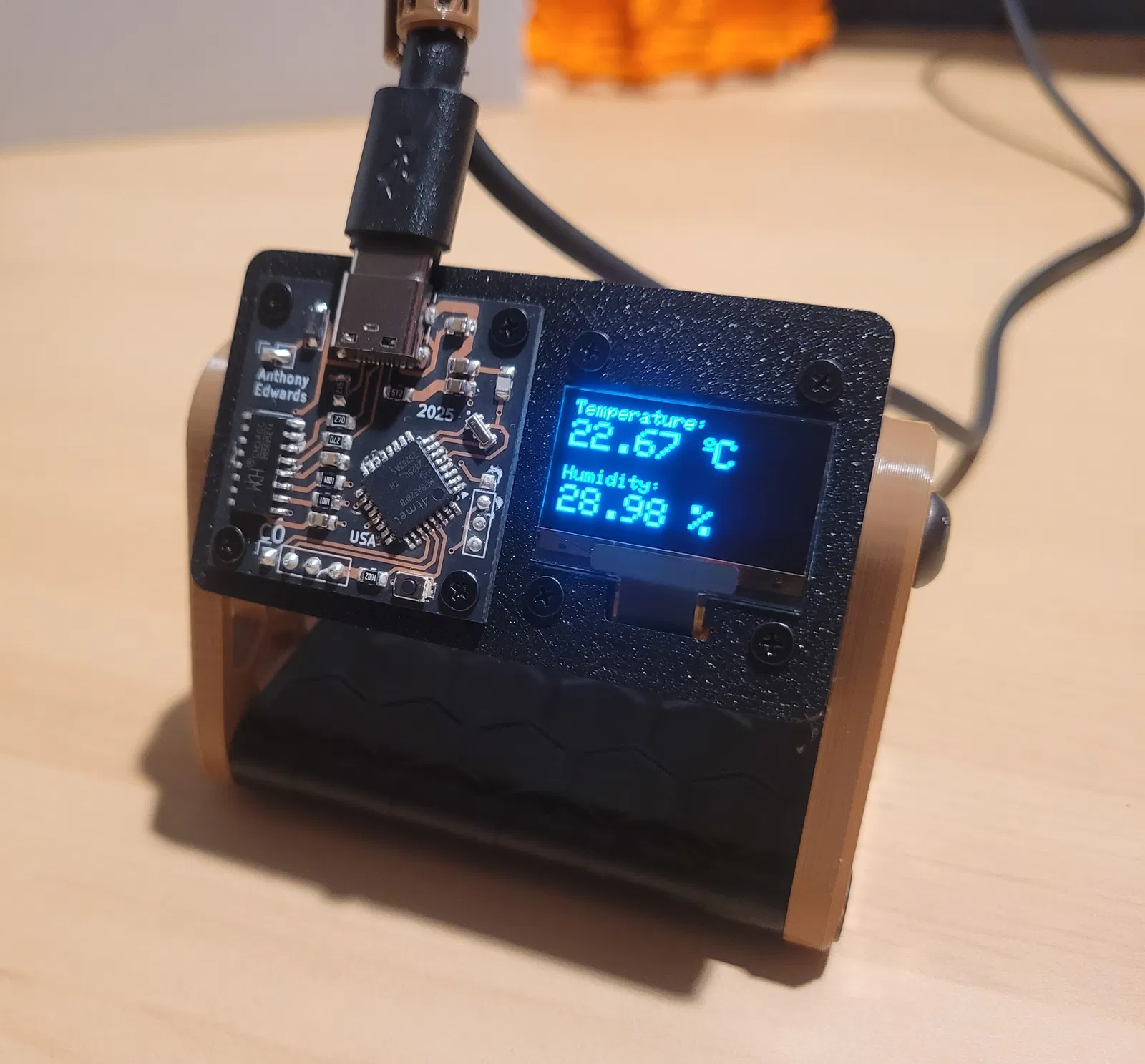

Một trạm thời tiết nhỏ gọn đặt trên bàn làm việc để hiển thị nhiệt độ và độ ẩm. Mình đã làm những món này để tặng gia đình vào dịp Giáng sinh.

Tổng quan

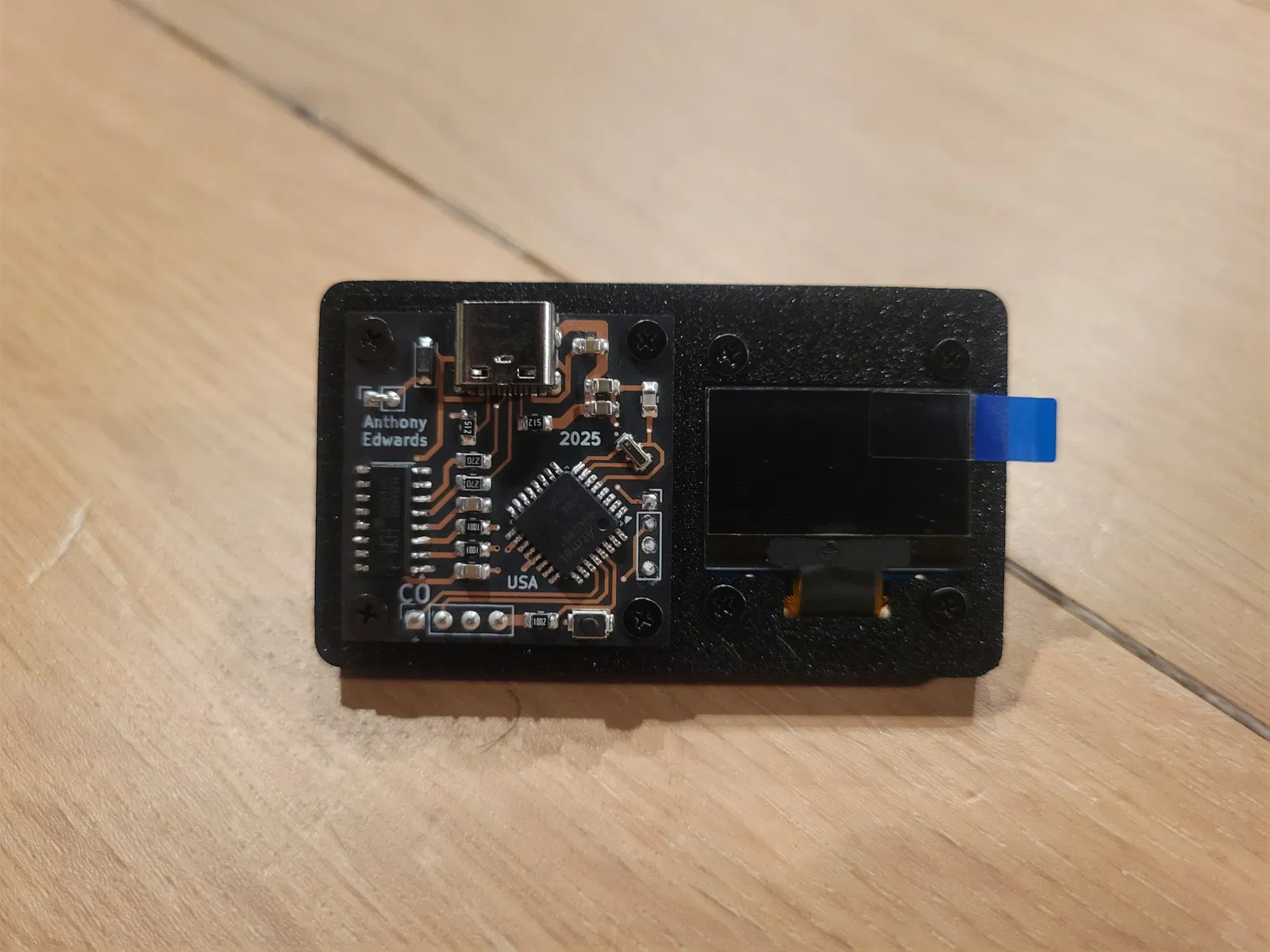

Phần vỏ được in 3D với bo mạch PCB tùy chỉnh bên trong. Sử dụng chip ATmega328PB, cảm biến SHT31 và màn hình OLED nhỏ. Cấp nguồn qua cổng USB-C.

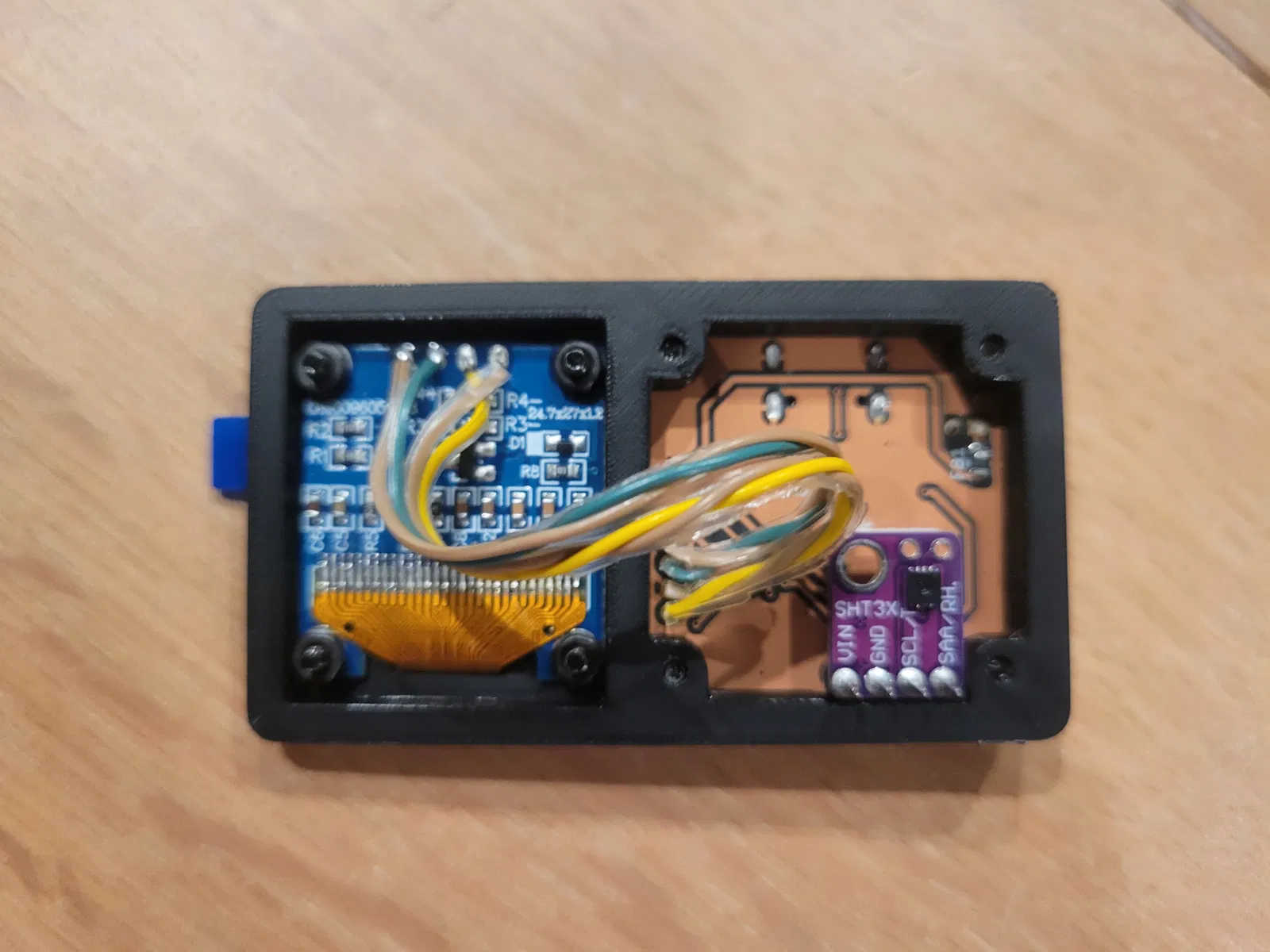

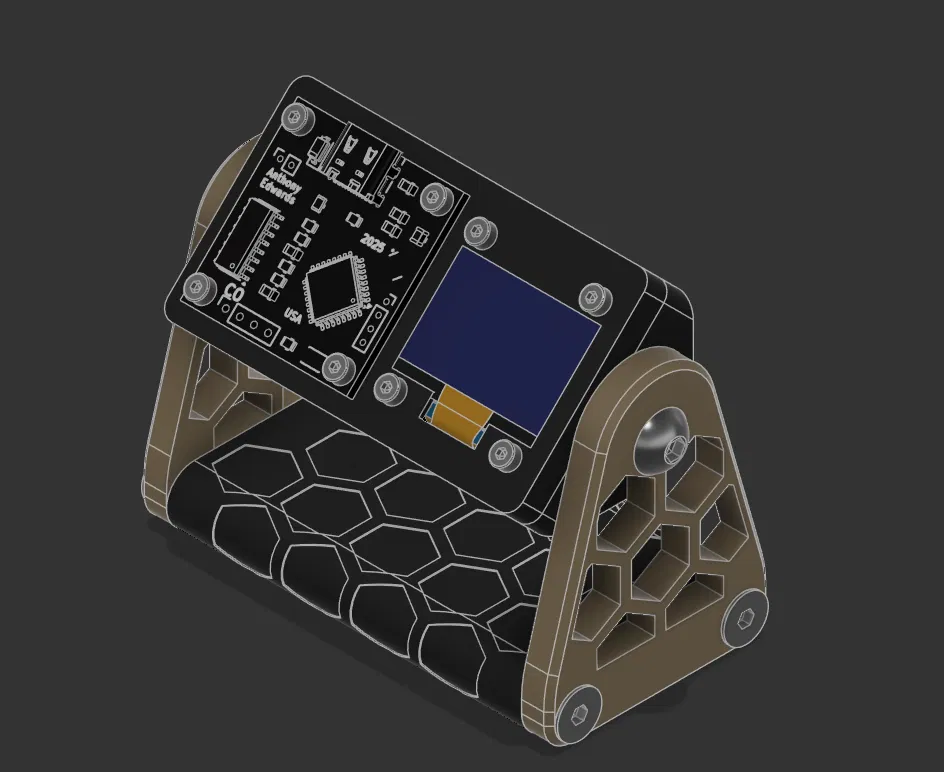

Kích thước PCB là 30mm x 30mm với chân đế có thể điều chỉnh. Lắp ráp dạng khớp nối (snap-fit) bằng ốc vít M2 và đế silicon chống trượt.

Linh kiện

• Chip ATmega328PB
• Board cảm biến nhiệt độ/độ ẩm SHT31-D
• Màn hình OLED I²C 0.96"
• Chip chuyển đổi USB sang UART CH340
• Cổng kết nối USB-C
• Điện trở, tụ điện, thạch anh (xem sơ đồ)
• Ốc vít M2
• Đế silicon
• Kẹp cáp Voron cho dây USB

Lưu ý

Cảnh báo về Bootloader: Những con chip ATmega328PB mình đặt mua không có sẵn bootloader. Mình phải nạp thủ công bằng Arduino-as-ISP, khá là vất vả. Bạn nhớ kiểm tra trước khi đặt hàng hoặc chuẩn bị sẵn phương án tự nạp nhé.

Độ khít của phần vỏ khá cao. Nếu máy in của bạn chưa được căn chỉnh tốt, bạn có thể cần phải tinh chỉnh lại file STL.

Phần code khá đơn giản, chỉ cần sử dụng thư viện SSD1306 và SHT31 của Adafruit để hiển thị thông số cảm biến.

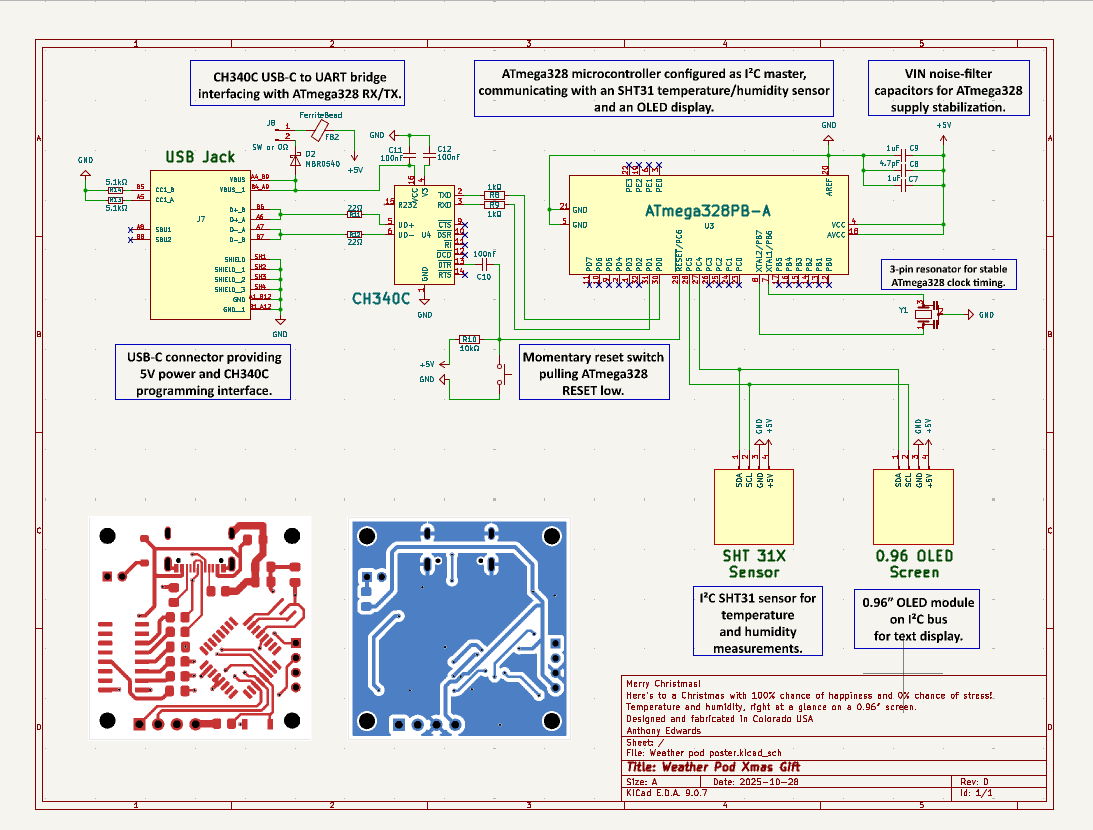

Mình có đính kèm file vỏ và sơ đồ mạch, nhưng không bao gồm layout PCB vì muốn giữ sự độc đáo cho món quà tặng gia đình. Bạn có thể tự thiết kế bo mạch dựa trên sơ đồ hoặc đấu nối dây trực tiếp vào Arduino Nano.

File đính kèm

• File STL cho vỏ, đế và các tấm ốp bên
• Sơ đồ mạch
• Danh sách linh kiện

Mình đã in 10 bộ với các màu sắc khác nhau. Vừa kịp in xong những món cuối cùng vào đêm Giáng sinh, suýt chút nữa là không kịp luôn!

Kẹp cáp: cid:image_1
