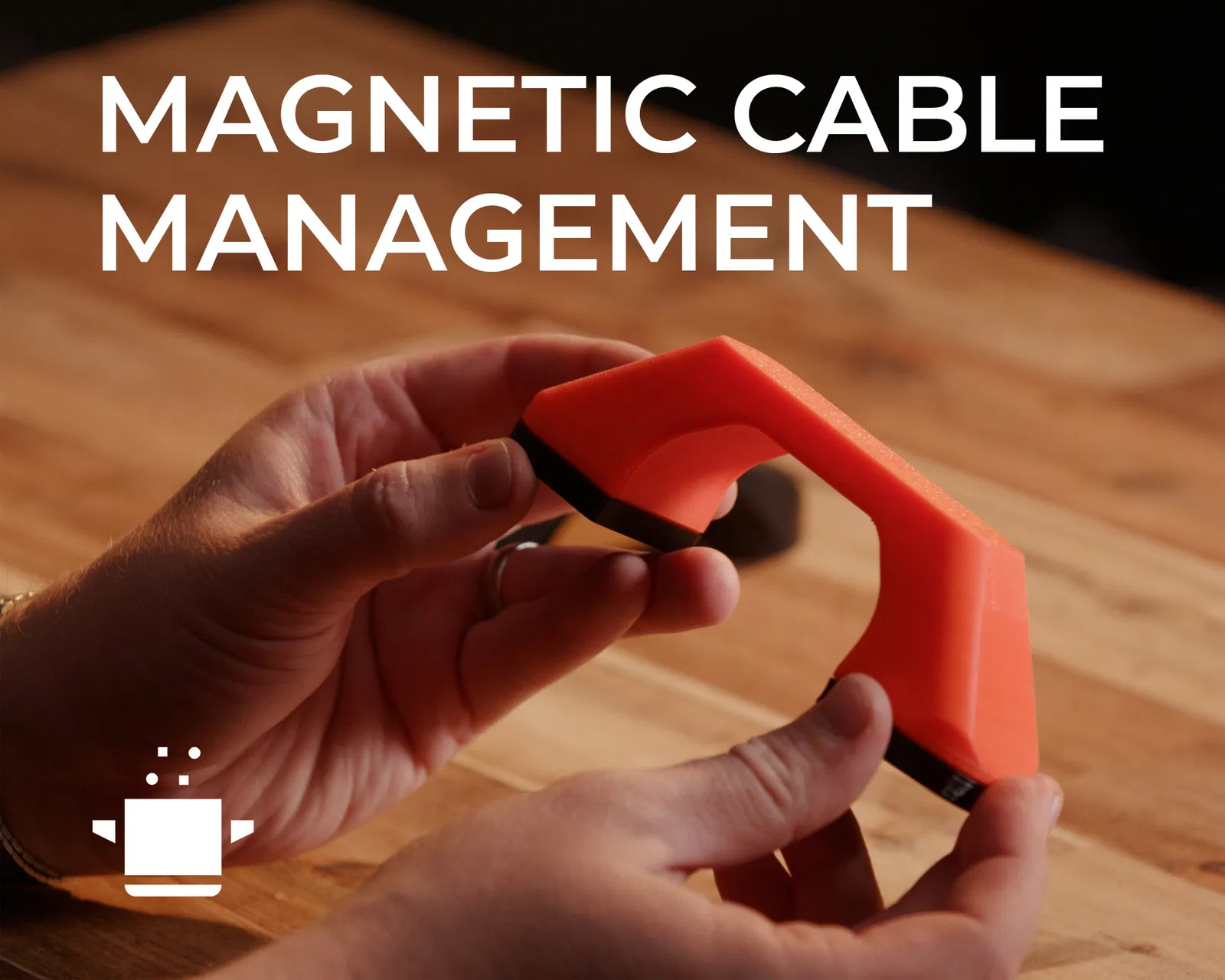

Hệ thống quản lý cáp từ tính tham số hóa (Parametric Magnetic Cable Management System)
Hệ thống quản lý cáp từ tính lấy cảm hứng từ LTT với thiết kế tùy biến hoàn toàn. Tương thích với nhiều loại nam châm và nhu cầu sử dụng, dễ dàng in bằng PLA, PETG hoặc TPU. Giải pháp gọn gàng và tiện lợi cho không gian làm việc của bạn.
Mô tả
Đây là phiên bản hệ thống quản lý cáp từ tính lấy cảm hứng từ LTT của mình. Bạn hãy tải về và tùy chỉnh các thông số sao cho phù hợp với kích thước nam châm và nhu cầu sử dụng nhé! Hệ thống này hoạt động tốt với hầu hết mọi kích thước nam châm, tuy nhiên nếu thông số quá cực đoan có thể làm hỏng mô hình.
Tính năng
- Bao gồm tất cả các tính năng của LTT MCM
- Tùy chỉnh hoàn toàn theo ý muốn
- Dễ in ấn
Cách sử dụng
Các mô hình này đều có tham số hóa (parametric), giúp bạn dễ dàng điều chỉnh theo loại nam châm hoặc mục đích sử dụng.
- Tải các tệp tin về
- Mở trong Fusion 360
- Chọn Modify -> Change Parameters
- Điều chỉnh thông số cho phù hợp
- Nhấn 'OK'
- Xuất file và in mô hình như bình thường
Hướng dẫn in ấn
Các chi tiết này cực kỳ dễ in, bạn có thể in tốt bằng nhựa PLA hoặc PETG. Hãy đặt mặt phẳng xuống bàn in.
Mỗi thành phần có 2 phiên bản:
Phiên bản tiêu chuẩn (Standard)
Bao gồm nắp đậy nam châm và vòng đệm được thiết kế để in bằng TPU. Mình đã sử dụng loại 95A trong video, kết quả cho độ bám rất tốt mà không bị lỏng lẻo.
Phiên bản tối giản (Simplified)
Giống như bản tiêu chuẩn nhưng không có vòng đệm và nắp đậy. Hãy dùng phiên bản này nếu bạn không cần che nam châm và muốn tối đa hóa lực hút.
Phần cứng cần thiết
Mình khuyên bạn nên dùng một kích thước nam châm thống nhất cho hầu hết các chi tiết.
Mình thấy loại nam châm pot 25x~7mm là rất ổn, loại này có cả phiên bản có ren và không ren để phù hợp với mọi thành phần.
Bạn có thể dùng loại nam châm có lỗ vít âm hoặc không. Mình đề xuất chọn loại có lỗ để bạn có thể tái sử dụng nam châm cho các dự án khác sau này!

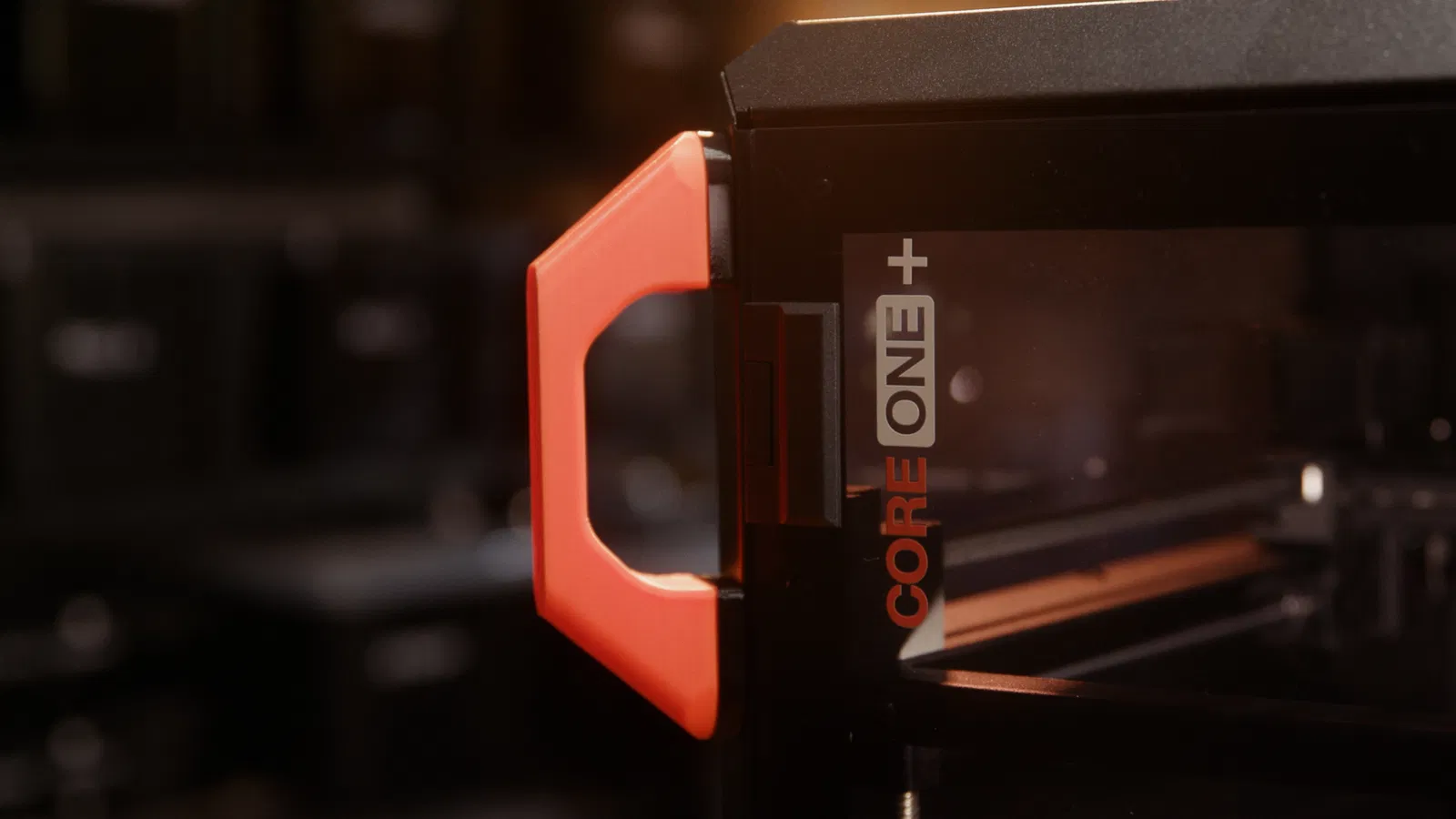

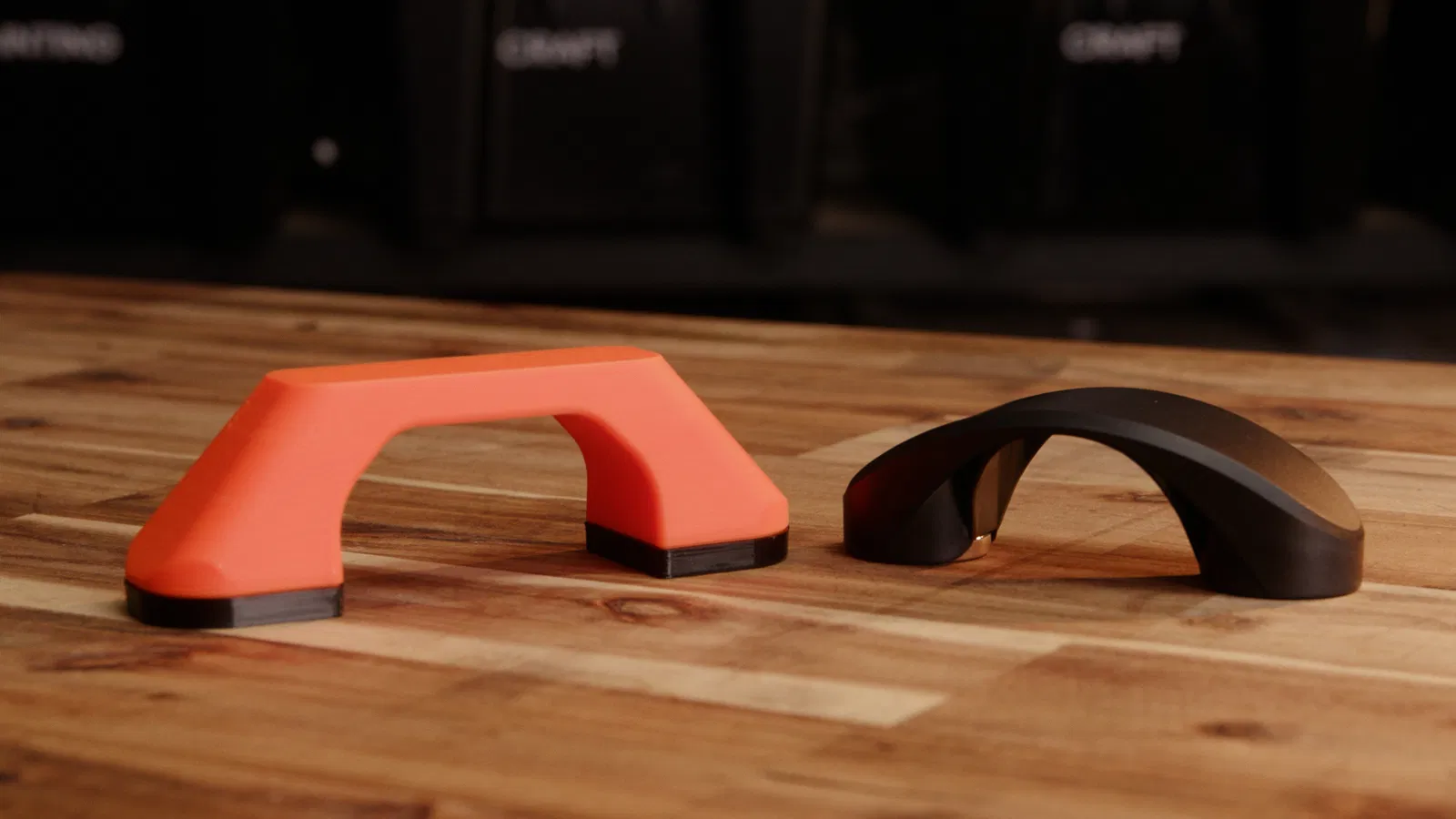

Arches (Cổng vòm)
- 2 x Nam châm mỗi đơn vị
- 2 x Vít cố định phù hợp với nam châm (tùy chọn)
Kẹp giữ dây (Cable tie holders)
- 2 x Nam châm mỗi đơn vị
- 2 x Vít cố định phù hợp với nam châm (tùy chọn)
- 1 x Dây rút hoặc dây nhám velcro
Giá treo cục nguồn (Power Brick Holder)
- 2 x Nam châm mỗi đơn vị
- 2 x Vít cố định phù hợp với nam châm (tùy chọn)
- 2 x Dây rút hoặc dây nhám velcro

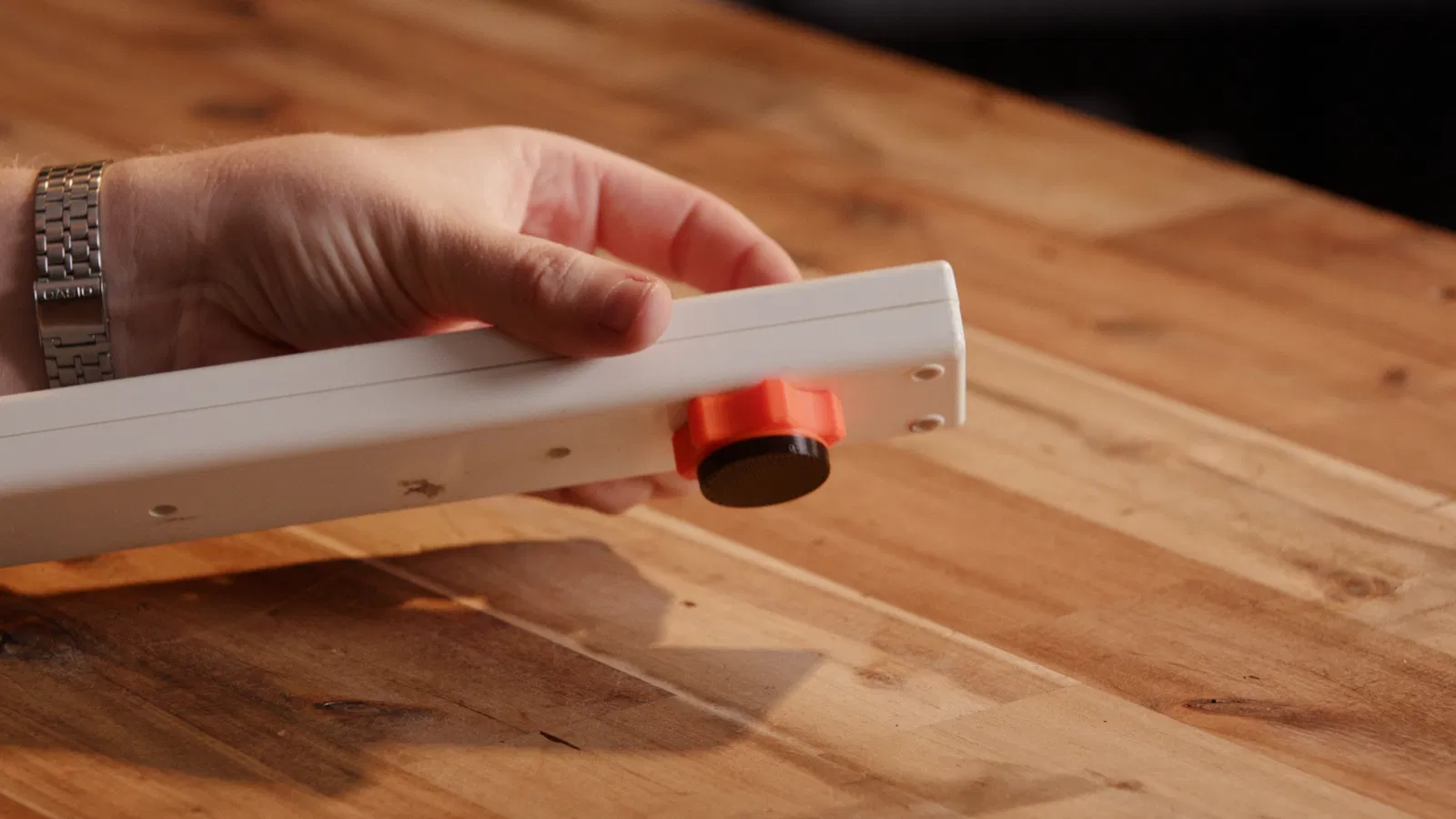

Chốt giữ ổ cắm (Power Bar Keys)
- 1 x Nam châm pot có ren (M5 / M4 có vẻ vừa vặn với kích thước hầu hết các khe khóa)
- 1 x Vít phù hợp với nam châm
