Ống Quản Lý Cáp Gắn Trụ Server Rack 1U/2U

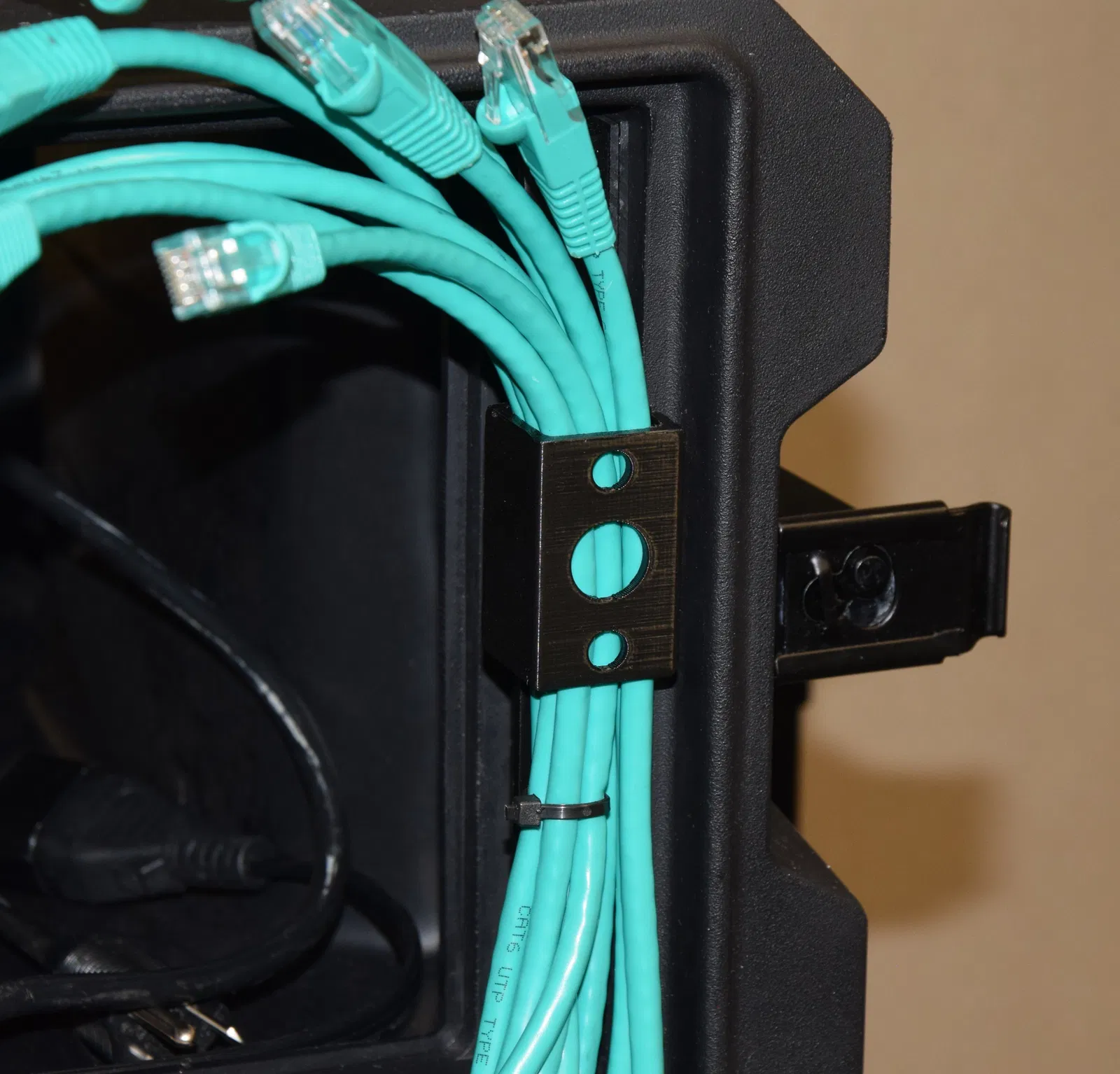

Mình thiết kế cái này để quản lý dây cáp cho dàn homelab di động đang làm. Mình muốn có một cách gọn gàng, nhỏ gọn để quản lý dây nhợ mà không cần phải tháo rời mọi thứ mỗi khi di chuyển. Tùy vào loại dây bạn dùng, bạn có thể nhét vừa từ 4 đến 10 sợi bên trong tùy theo model. Mình đã thử nhét vừa 8 sợi cáp Cat 6 loại dày vào các bản có rãnh (slit). Với các bản không có rãnh thì sẽ bị hạn chế hơn vì bạn cần đủ không gian để luồn dây qua.

Mình không in hết tất cả các phiên bản nhưng đã làm nhiều biến thể vì mình thích có nhiều lựa chọn và nghĩ mọi người cũng vậy. Kích thước được thiết kế rất chuẩn để bạn có thể chồng chúng lên dọc theo các trụ rack nếu muốn. Mẫu này được thiết kế cho ốc vít 10-32 loại ren mịn. Nếu bạn dùng ốc rack loại dày hơn thì cần khoan rộng lỗ ra một chút cho vừa. Ngoài ra, với ốc trên cùng và dưới cùng, bạn sẽ phải vặn vào từ phía bên cạnh vì không thể giữ đủ vật liệu để đảm bảo độ chắc chắn nếu đục lỗ luồn ốc từ trên xuống. Các mẫu này in bằng nhựa PLA hoặc PETG đều rất ổn.

Giải mã tên model:

• 1U hoặc 2U: Chiều cao rack.
• 2 lỗ hoặc 3 lỗ: Số lỗ bắt vít mỗi U. Nếu chỉ cần lỗ bắt vít trên và dưới mỗi U thì loại 2 lỗ sẽ chắc chắn hơn.
• Góc vuông hoặc Bo tròn: Hình dáng bên ngoài là góc vuông sắc cạnh hoặc góc bo tròn.

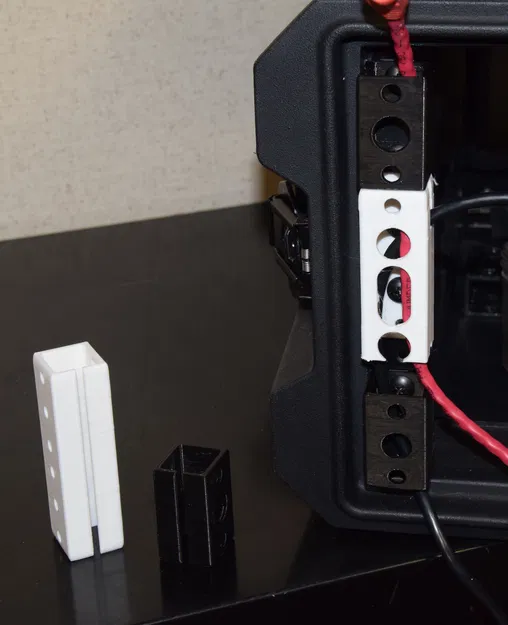

• Rãnh (Slit): Cắt một đường dọc theo thân để bạn có thể hơi tách ống ra và nhét dây vào từ bên cạnh thay vì phải luồn từ đầu ống.
• Khía cáp (Cable notch): Các khía ở bên hông để bạn có thể luồn dây ngang ra. Chỉ áp dụng cho các model 2U.

Thông số kỹ thuật:

• Ống rộng 27 mm và sâu 25 mm.
• Lỗ bên trong rộng 22 mm và sâu 20 mm.
• Độ dày thành ống là 2.5 mm.
• Các lỗ tròn lớn cho ốc vít ở giữa cho phép sử dụng đầu ốc có đường kính 14 mm. Rất thoải mái với hầu hết các loại ốc hiện nay.

Nếu bạn không muốn tự in thì mình có bán sẵn trên cửa hàng eBay. Tuy nhiên mình không đảm bảo lúc nào cũng có hàng sẵn đâu nhé.

https://www.ebay.com/sch/i.html?_dkr=1&iconV2Request=true&_blrs=recall_filtering&_ssn=professionalrecycling402&_oac=1&_nkw=cable%20management

Video giới thiệu sản phẩm:
