Bộ giá đỡ PCB - Dành cho hàn linh kiện SMT qua kính hiển vi

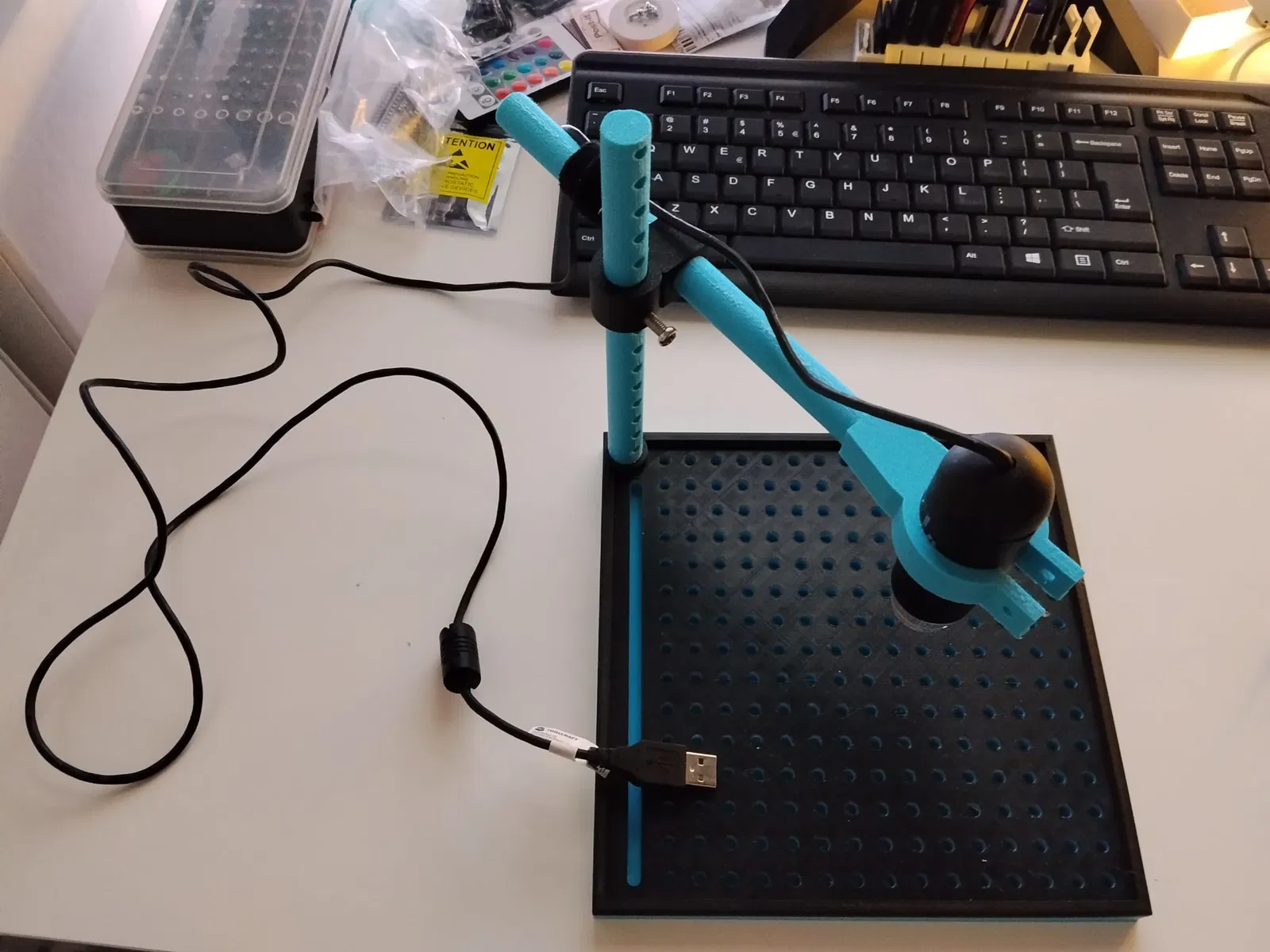

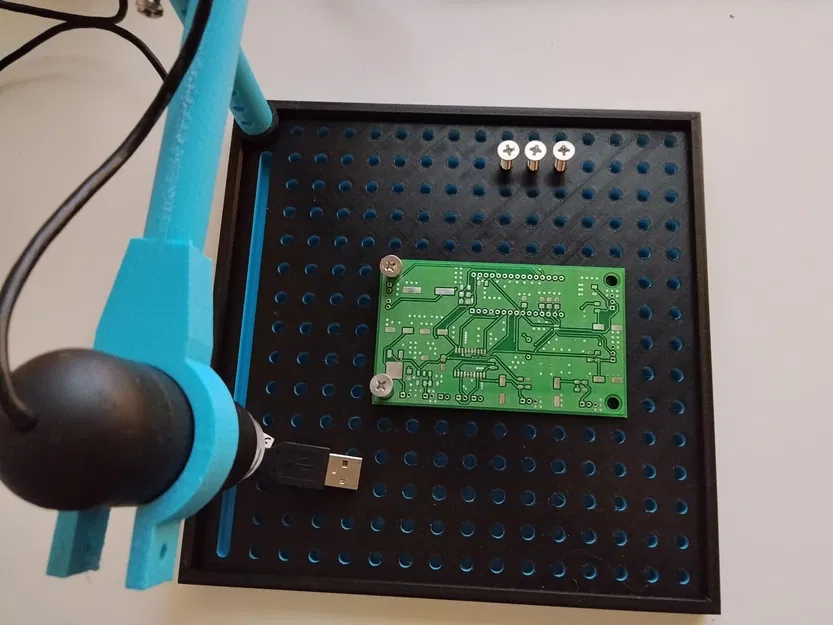

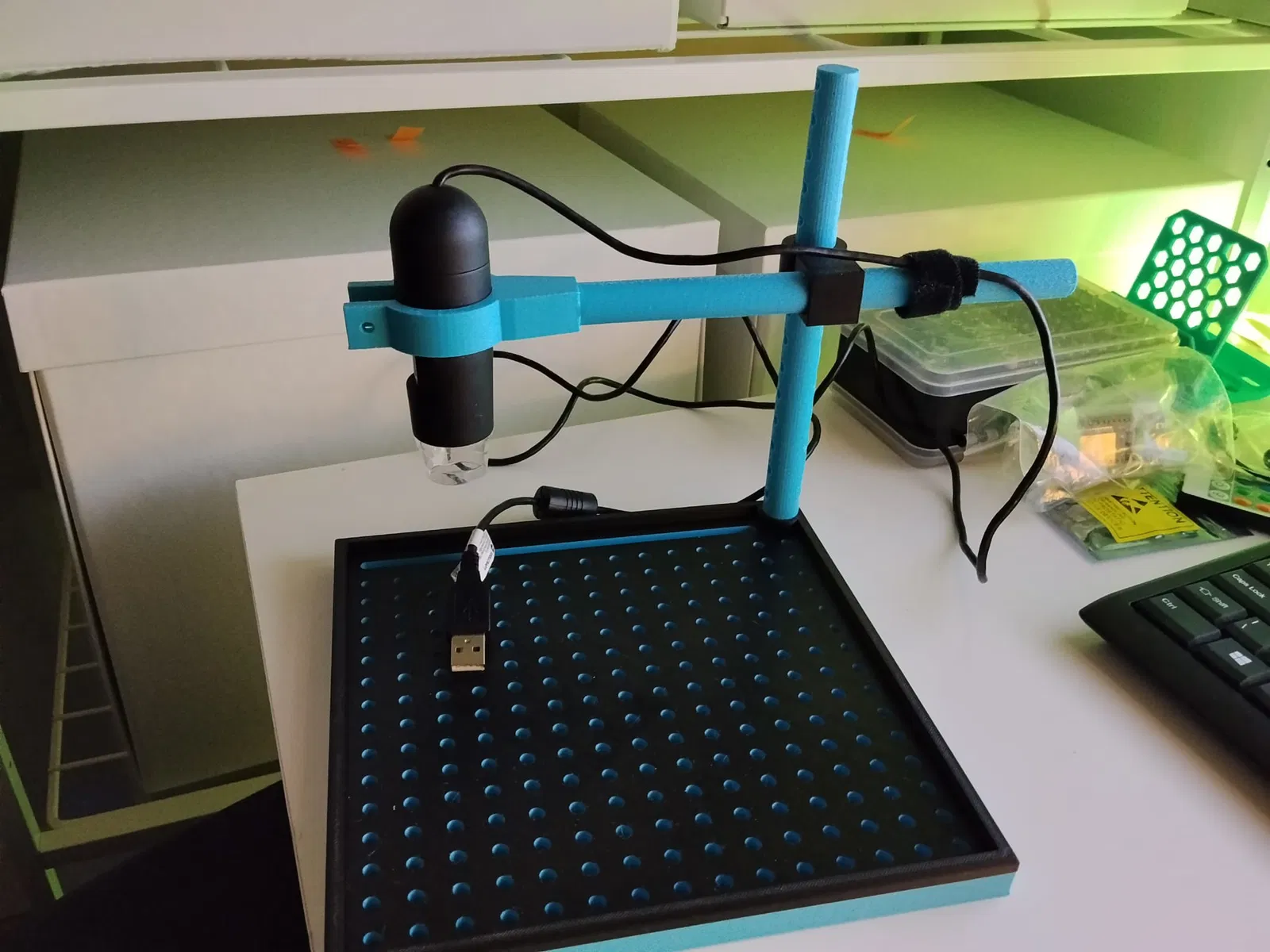

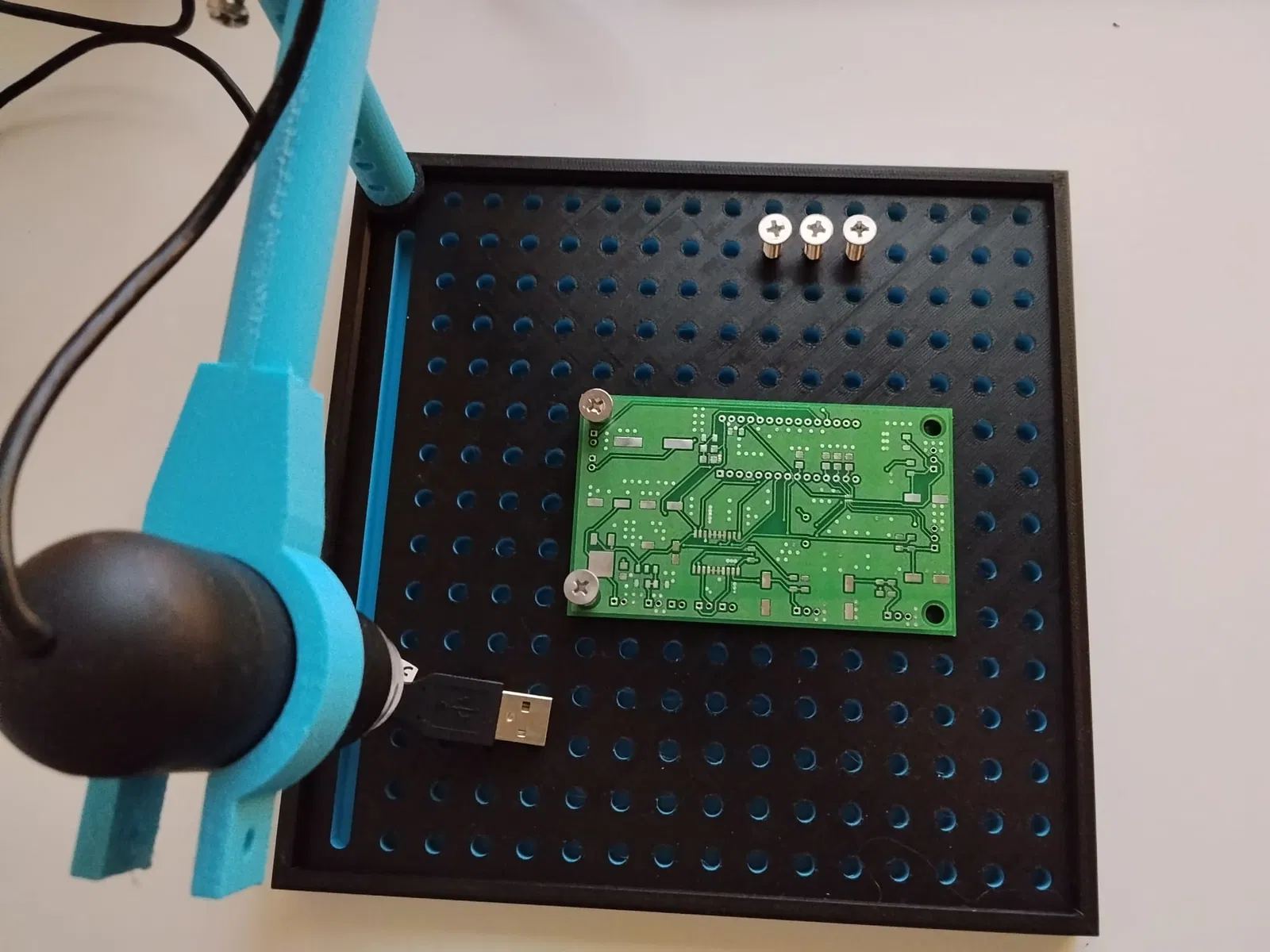

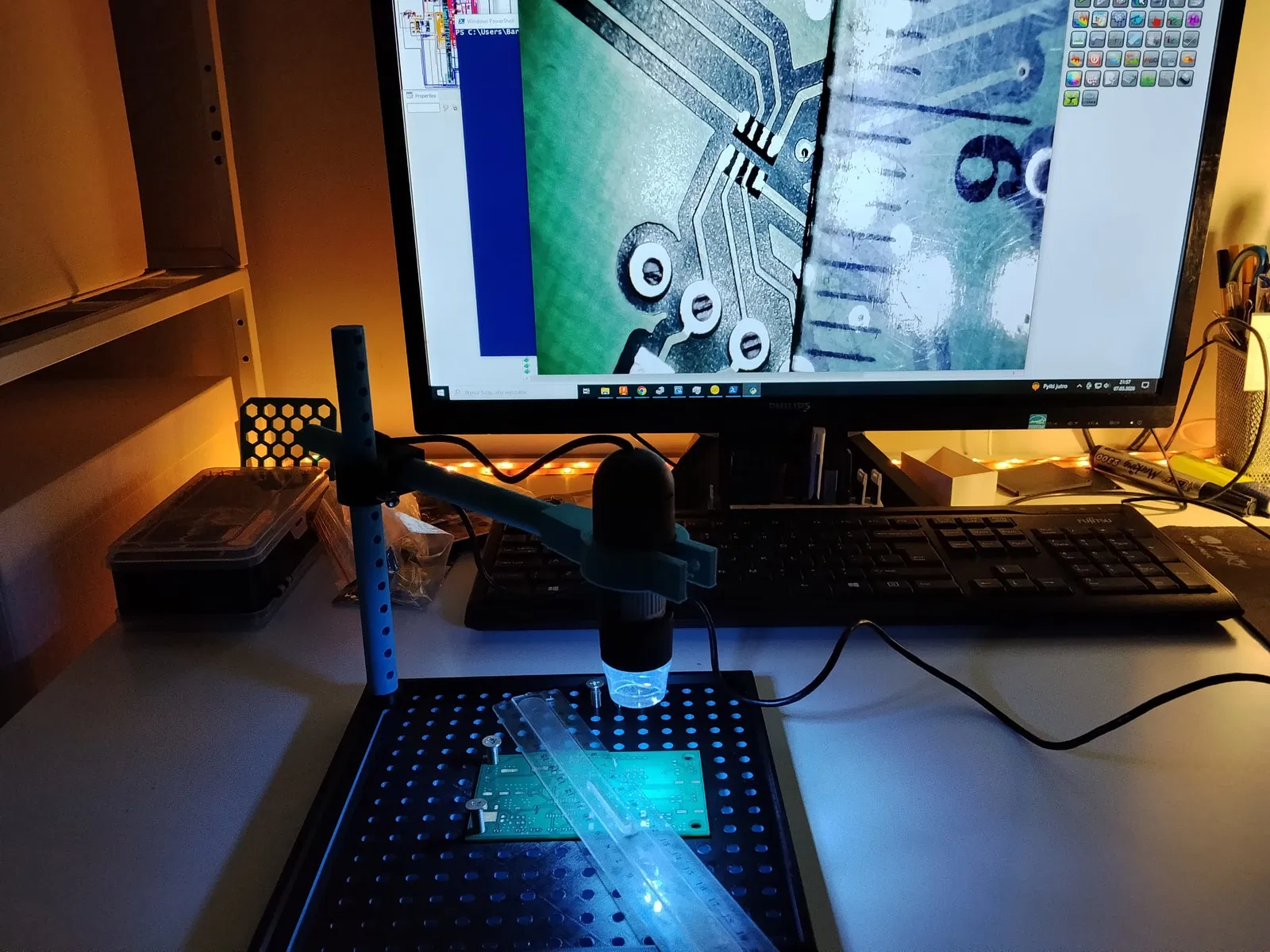

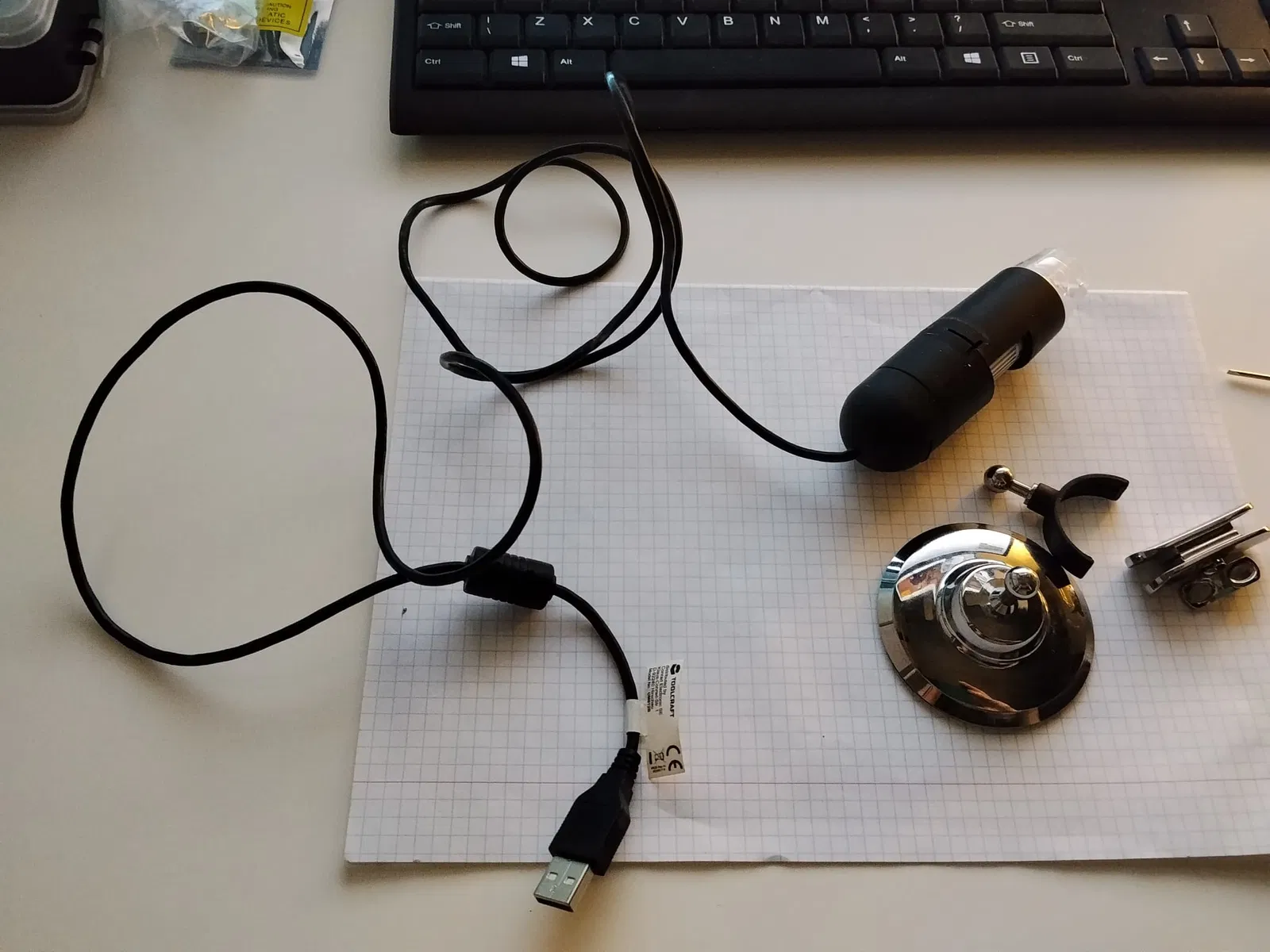

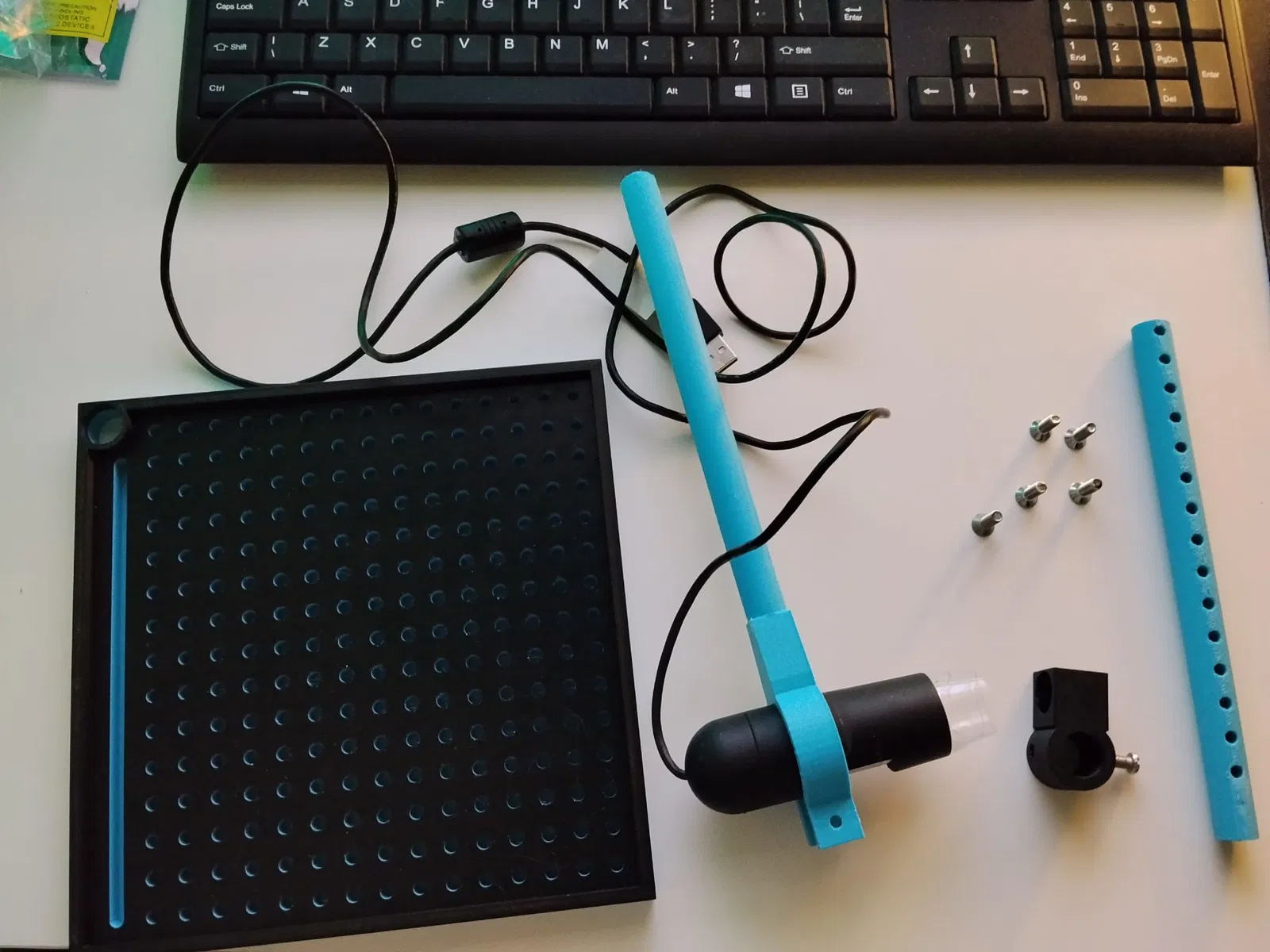

Một bộ kit đơn giản để lắp ráp linh kiện SMT. Là một kỹ sư điện tử, mình luôn quan niệm rằng một kỹ thuật viên giỏi phải tự tay chế tạo xưởng và dụng cụ làm việc nếu cần thiết. Bộ kit này là câu trả lời cho quan điểm đó. Mình đã thấy rất nhiều thiết bị hỗ trợ hàn linh kiện SMD tại nhà với kính hiển vi, nhưng chúng thường khá đắt đỏ hoặc hiệu năng rất tệ nếu không muốn nói là lỗi thời. Vì vậy, mình quyết định tận dụng một chiếc kính hiển vi đơn giản, giá rẻ nhưng có thông số khá tốt, rồi tự thiết kế một cánh tay gắn vào giá đỡ để đặt bảng mạch (PCB). Kết quả như các bạn thấy trong hình. Đây là mẫu kính hiển vi mình dùng: https://pl.aliexpress.com/item/1005009722938140.html (Chọn phiên bản USB A). Dưới đây là chương trình Python sử dụng thư viện OpenCV (cài đặt qua pip cv2: https://pypi.org/project/opencv-python/) để hiển thị hình ảnh phóng đại từ camera: python import numpy as np import cv2 as cv cap = cv.VideoCapture(0) if not cap.isOpened(): print("Cannot open camera") exit() while True: ret, frame = cap.read() if not ret: print("Can't receive frame (stream end?). Exiting ...") break zoomed_frame = cv.resize(frame, None, fx=2, fy=2, interpolation=cv.INTER_CUBIC) cv.imshow('powiekszony', zoomed_frame) if cv.waitKey(1) == ord('q'): break cap.release() cv.destroyAllWindows() Mình đang chạy chương trình này trên máy tính bàn không có camera tích hợp. Nếu bạn dùng laptop hoặc gặp lỗi, hãy thử đổi số 0 trong cv.VideoCapture(0) thành 1, nếu vẫn không được thì cứ cộng thêm 1 lần lượt nhé.
