Chốt chặn gia cố bằng vít M3 cho linh kiện 3D

Bạn đang tìm kiếm một giải pháp để tăng cường độ bền cho các khớp nối hoặc trục lăn trong các dự án in 3D của mình? Mẫu chốt chặn (pin) này đã được thiết kế lại một cách thông minh để tích hợp thêm vít M3, giúp liên kết trở nên chắc chắn và chịu lực tốt hơn nhiều so với các loại chốt nhựa thông thường. Đây là một chi tiết nhỏ nhưng vô cùng hữu ích cho những ai thường xuyên lắp ráp các mô hình cơ khí hoặc hệ thống con lăn đòi hỏi độ ổn định cao trong quá trình vận hành.

Thiết kế này tập trung vào sự đơn giản nhưng hiệu quả thực tế cực kỳ cao. Bằng cách sử dụng vít M3x25 hoặc M3x30 kèm theo đai ốc (nut) ở đầu, bạn có thể dễ dàng cố định chốt vào vị trí hoặc dùng nó để kết nối hai con lăn lại với nhau một cách đồng bộ. Việc gia cố bằng kim loại giúp giảm thiểu tối đa tình trạng lỏng lẻo hay nứt gãy do ma sát liên tục, đảm bảo tuổi thọ lâu dài cho mô hình của bạn mà không cần phải thiết kế lại toàn bộ khung máy.

Để đạt được kết quả in tốt nhất, bạn cần chú ý một vài điểm quan trọng sau đây:

• Không cần sử dụng support khi in, điều này giúp bề mặt chốt mịn màng và chính xác hơn, tiết kiệm thời gian hậu kỳ.
• Nên sử dụng vít M3 chiều dài từ 25mm đến 30mm tùy vào độ dày của linh kiện mà bạn định kết nối.

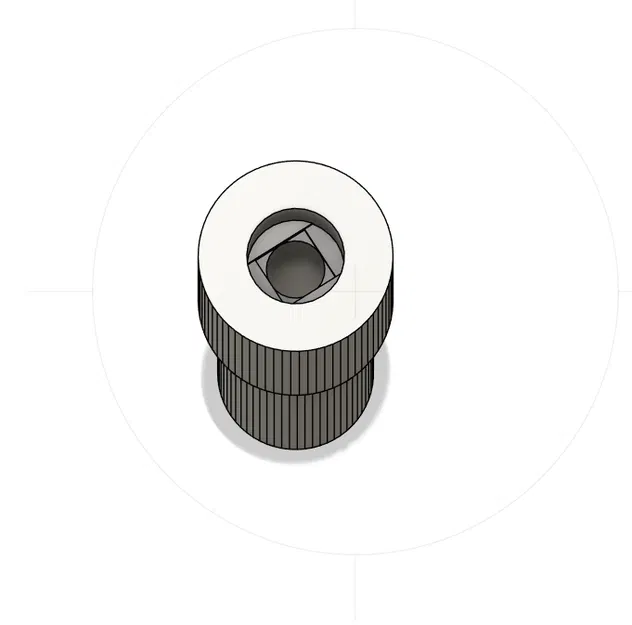

• Luôn đảm bảo có đai ốc (nut) ở đầu vít để khóa chặt chốt, tránh tình trạng bị tuột khi máy đang hoạt động.
• Bạn có thể sử dụng vật liệu PLA nếu chỉ dùng trong điều kiện nhiệt độ thường, hoặc PETG/ABS nếu môi trường làm việc có tải trọng lớn và nhiệt độ cao hơn.

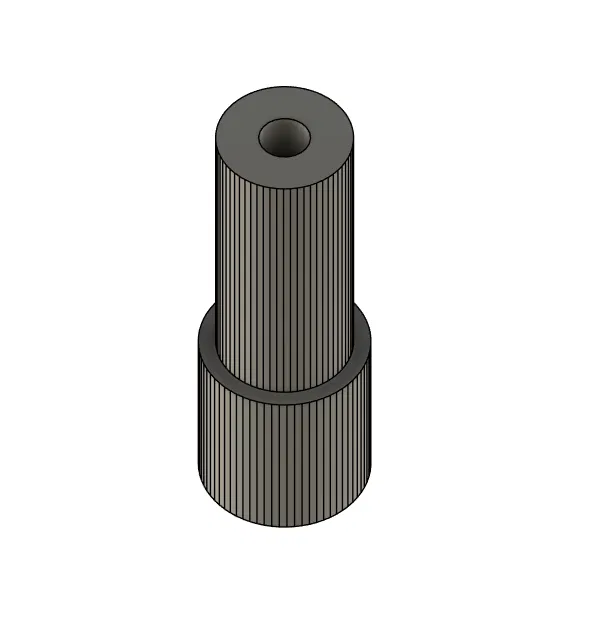

• Thiết kế có các rãnh nhám trên thân, giúp tăng độ bám khi bạn lắp ráp bằng tay hoặc cần thêm độ ma sát khi tiếp xúc với các bộ phận khác.
• Nên thiết lập độ phủ (infill) từ 40% trở lên để đảm bảo phần ren và lõi chốt chịu lực tốt nhất có thể.

Đây là một cải tiến nhỏ nhưng mang lại hiệu quả rất đáng giá cho những người chơi 3D printing, giúp các mối nối cơ khí của bạn trở nên bền bỉ và chuyên nghiệp hơn hẳn.
