Chimaera Case - Bộ khung cơ bản cho linh kiện điện tử

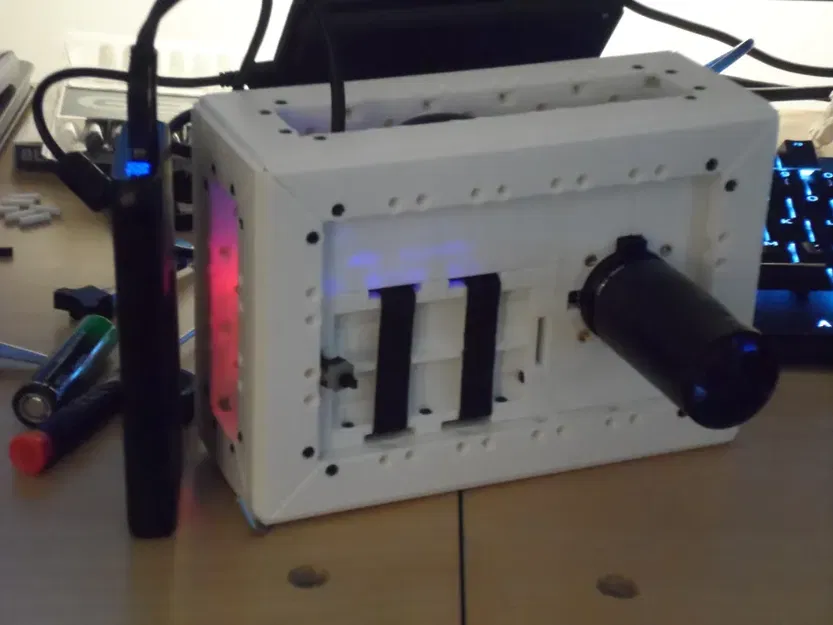

Đây là Chimaera Case, một loại vỏ bảo vệ linh kiện điện tử dạng mô-đun, được in 3D 100%. Tôi phát triển thiết kế này cho các dự án CinePi, nhưng nó hoàn toàn phù hợp cho mọi linh kiện nằm trong kích thước 150x150mm. Độ bền của nó cực kỳ ấn tượng, tùy theo cấu hình lắp ráp mà tôi đã từng thử đứng lên và hít đất trên đó mà vẫn an toàn.

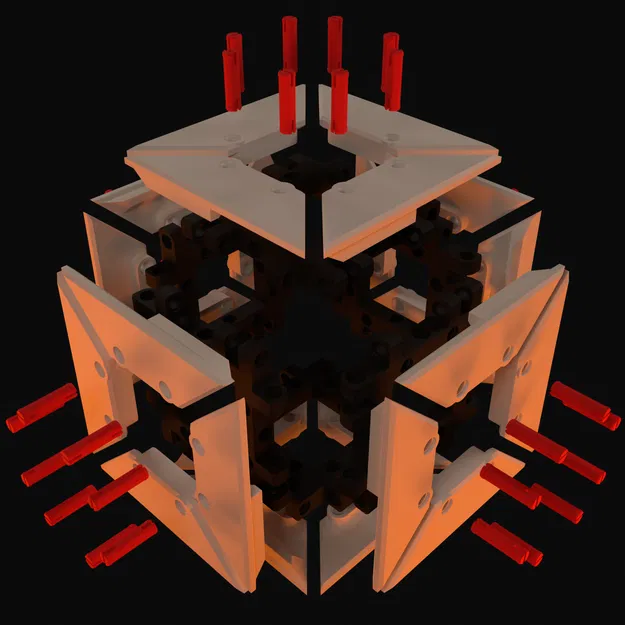

Cách lắp ráp đơn giản như sau: Bạn lấy 6 khung (Frames) ghép lại, đút các chốt Punch Pins vào các khe răng cưa để tạo thành hình khối Prism. Sau đó lắp các tấm panel (Shards) vào lỗ bên hông, rồi dùng Punch Pins hoặc Pull Pins để cố định. Các khối Prism có thể nối với nhau bằng chốt Set Pins. Cuối cùng, bạn dùng thêm Set Pins để gắn bao nhiêu khung ngoài (Exos) tùy thích.

Hướng dẫn lắp ráp chi tiết: https://youtu.be/mmLJmAmbN-A

Ký hiệu 'x#' ám chỉ không gian bên trong, với kích thước mm của các khung là x*30+30.

Trước đây đây là sản phẩm thương mại nhưng giờ mình quyết định chia sẻ miễn phí cho cộng đồng. Mọi người cứ thoải mái sử dụng, remix lại theo ý thích hoặc thêm vào dự án của riêng mình. Chỉ cần làm ra cái gì đó hay ho và đăng ảnh vào mục "makes" nếu bạn thích. Cảm ơn mọi người.

Bộ sản phẩm bao gồm: Các khớp gắn dây đeo (Strap Mounts), đế gắn RasPi (RasPi Mounts) và đế gắn mô-đun Camera RasPi.
